BENNING 044690 MM 7-2 Digitální multimetr TRUE RMS 60 000 digitů 1000 V AC/DC a 10 A, CAT IV 600 V

Hledáte jeden přístroj, který zvládne mikroampéry v regulaci i 10 A v rozvaděči a k tomu změří teplotu, kapacitu a kmitočet? BENNING MM 7-2 je digitální multimetr s displejem o 60 000 digitech a bargrafem s 30 segmenty. Měří v pravé efektivní hodnotě, funkcí AutoV LoZ potlačí indukované napětí na dlouhém vedení, filtrem HFR si poradí s měniči a fázi najde i bezdotykově.

Je to pro vás?

Ano, pokud

• chcete jeden přístroj na napětí, proud, odpor, kapacitu, kmitočet i teplotu
• měříte v instalacích do CAT IV 600 V a CAT III 1000 V
• pracujete na frekvenčních měničích a pohonech, kde ruší vysoké kmitočty
• potřebujete rozlišit skutečné napětí od indukovaného na dlouhém souběhu
• měříte malé proudy už v rozsahu 600 µA s rozlišením 0,01 µA nebo proudovou smyčku 4 až 20 mA

Ne, zvolte jiný model, pokud

• měříte střídavý proud nad 10 A, k tomu je potřeba klešťový převodník CFlex 1 044068 s rozsahy 30 A, 300 A a 3000 A, stejnosměrný proud nad 10 A přístroj nezvládne ani s ním
• pracujete venku nebo ve vlhku, krytí IP 40 žádnou ochranu proti vodě nezahrnuje
• chcete prokazovat stav bez napětí, k tomu podle výrobce indikátor napětí sloužit nesmí
• hledáte drobný přístroj do kapsy, MM 7-2 váží 0,420 kg i s bateriemi

Hlavní vlastnosti

• Displej s největší hodnotou 60 000 digitů, podsvícením a bargrafem s 30 segmenty
• Napětí v rozsazích od 600 mV do 1000 V AC i DC, rozlišení od 0,01 mV, střídavé v pravé efektivní hodnotě
• Proud v rozsazích od 600 µA do 10 A AC i DC, rozlišení od 0,01 µA, a proudová smyčka 4 až 20 mA v procentech
• Odpor do 60 MΩ, kapacita do 10 mF, kmitočet do 1 MHz
• Teplota -200 až 1090 °C, přiložená drátová sonda typu K pokrývá -20 až 200 °C
• AutoV LoZ s nízkou vstupní impedancí proti indukovanému napětí
• Filtr HFR s mezním kmitočtem zhruba 1000 Hz pro měření na měničích
• Bezdotykový indikátor fáze VoltSense se dvěma citlivostmi
• Kontrola zdířek s hlášením InEr při špatné poloze přepínače
• Kategorie měření CAT IV 600 V a CAT III 1000 V, krytí IP 40

Co produkt umí

Střídavé napětí přístroj měří v rozsazích od 600 mV do 1000 V, v pásmu 50 až 60 Hz je chyba nejvýše 0,5 procenta a 30 digitů, při současné střídavé a stejnosměrné vazbě 0,7 procenta a 40 digitů. Stejnosměrné napětí je nejpřesnější v rozsahu 600 mV, kde chyba nepřesáhne 0,03 procenta a 2 digity. Vstupní odpor při měření napětí je 10 MΩ. Uvedené tolerance platí při teplotě 23 °C s odchylkou 5 °C a při vlhkosti pod 75 procent, jinak se přičítá teplotní součinitel. Proud měří od rozsahu 600 µA s rozlišením 0,01 µA až po 10 A, a to střídavý i stejnosměrný.

Odpor má šest rozsahů až do 60 MΩ, napětí naprázdno je pod 1,3 V a v rozsahu 600 Ω pod 1,5 V. Kapacita jde od 10 nF do 10 mF. Kmitočet v síti měří do 50 kHz v rozsahu 6 V, do 30 kHz při 600 V a do 5 kHz při 1000 V, na logické úrovni 5 V od 5 Hz do 1 MHz a střídu do 500 kHz. Teplotu měří čidlem typu K od -200 do 1090 °C. Zkouška průchodnosti reaguje pod 100 až 420 Ω, ozve se bzučák a blikne podsvícení displeje, doba odezvy je kratší než 100 µs. Zkouška diod pracuje do 3,0 V se zkušebním proudem zhruba 0,35 mA.

Hodnota vzniká jako pravá efektivní hodnota, u nesinusového průběhu se ale zobrazená hodnota stává nepřesnější. Nejvyšší dovolený činitel výkyvu je 3,2 při polovině rozsahu a 1,6 při plném rozsahu, obdélníkové signály výrobce nespecifikuje.

Ovládání a signalizace

Otočný přepínač volí druh měření, modré tlačítko Funkce přepíná druhou až pátou funkci dané polohy a poslední volbu si přístroj u každé polohy zapamatuje. Tlačítko MIN MAX zaznamená nejnižší, nejvyšší i průměrnou hodnotu série, PEAK zachytí špičku delší než 0,35 ms mimo režim AutoV LoZ, REL Δ ukazuje rozdíl proti uložené hodnotě a RANGE přepne na ruční volbu rozsahu. HOLD podrží zobrazenou hodnotu, delší stisk zapne A-HOLD, který stabilní hodnotu uloží sám a ohlásí ji krátkým tónem.

Podsvícení displeje se zapíná delším stiskem modrého tlačítka a po zhruba 16 minutách zhasne samo. Bez obsluhy se přístroj vypne asi po 30 minutách, při zapnuté funkci MIN MAX je automatické vypnutí vyřazené. Kontrola zdířek hlídá, aby měřicí vodič nezůstal v proudové zdířce, když je přepínač v jiné poloze, ozve se tón a na displeji svítí InEr. Když kontrola zdířek nefunguje, je vadná pojistka.

Instalace a použití

Před každým použitím zkontrolujte přístroj i měřicí vodiče, zda nejsou poškozené nebo vlhké, a ověřte neporušenou izolaci. Polohu otočného přepínače měňte až poté, co jste hroty odpojili od měřeného místa. Před měřením v obvodech CAT III a CAT IV nasaďte na hroty dodané nástavce, aby nekrytá část hrotu nebyla delší než 4 mm, bez nich platí pro měřicí vodiče jen CAT II. Vodiče držte vždy za rukojeť, nikdy za holé hroty.

Napětí měřte nejprve vždy bez filtru HFR, jinak vám nebezpečné napětí může uniknout. Funkci AutoV LoZ nepoužívejte na citlivé elektronické obvody, nízká vstupní impedance na začátku měření může krátce vyvolat proudovou špičku až 673 mA. Při odpojování obvodu sundejte nejdříve vodič na fázi a teprve potom vodič na nule. Před otevřením bateriové přihrádky nebo krytu přístroje musí být přístroj bez napětí.

Kde najde využití

• Servis a údržba elektrických instalací
• Měření na frekvenčních měničích a pohonech
• Údržba strojů a technologických celků v průmyslu
• Vzduchotechnika a chlazení, kde se hodí měření teploty
• Servis regulace a proudové smyčky 4 až 20 mA
• Elektrolaboratoř, opravárenství a vývoj

Důležité před nákupem

• Přístroj je určen pro odborníky a poučené osoby, do obvodů nejvýše CAT III 1000 V nebo CAT IV 600 V proti zemi
• Nebezpečné je už napětí od 30 V AC a 60 V DC
• Krytí IP 40 neobsahuje žádnou ochranu proti vodě, přístroj patří do budov a do suchého prostředí
• V prostředí s nebezpečím výbuchu se používat nesmí
• Trvalé měření 10 A je dovolené jen při teplotě okolí nižší než 40 °C, mezi 40 a 55 °C nejvýše 3 minuty a pak pauza přes 15 minut, mezi 10 a 20 A jen 30 sekund, po obou vždy pauza přes 15 minut
• Indikátor napětí VoltSense nesmí sloužit k prokázání stavu bez napětí, nebezpečné dotykové napětí může být přítomné i bez zvukového a světelného signálu
• Bezdotyková zkouška fáze pracuje od 230 V a při ní nesmí být na zdířkách přístroje napětí
• Ruční volba rozsahu není dostupná u AutoV LoZ, u měření kapacity a u měření kmitočtu
• Při překročení rozsahu se objeví jen hlášení 0L nebo -0L, jiné varování před přetížením přístroj nedává
• Nefunkční kontrola zdířek znamená vadnou pojistku, F1 má 11 A a F2 má 0,4 A, obě na 1000 V
• Vybité baterie i vadnou pojistku vyměňte ihned, jinak hrozí chybné měření a s ním ohrožení
• Používejte jen schválené bezpečnostní měřicí vodiče
• Kondenzátory před měřením kapacity úplně vybijte a na zdířky přitom nepřivádějte napětí, jinak se přístroj poškodí
• Silné zdroje rušení v blízkosti přístroje mohou způsobit nestabilní údaj a chyby měření

Časté dotazy

Co je AutoV LoZ a kdy se hodí?
Přístroj sám zvolí střídavé nebo stejnosměrné napětí i rozsah a měří s nízkou vstupní impedancí zhruba 2,1 kΩ, která u energeticky silných napětí ve zlomku sekundy stoupá, typicky na 12 kΩ při 100 V a na 670 kΩ při 1000 V. Tím potlačí indukovaná a kapacitně přenesená napětí na dlouhém vedení. Na citlivou elektroniku se ale nehodí.

K čemu je filtr HFR?
Je to dolní propust s mezním kmitočtem zhruba 1000 Hz pro měření na měničích a pohonech, dostupná v rozsazích 600 V a 1000 V. Odfiltruje vysokofrekvenční impulzy, ale na mezním kmitočtu ukáže jen zhruba 0,707 násobek skutečné hodnoty a nad 440 Hz už výrobce přesnost nespecifikuje. Napětí proto vždy nejprve změřte bez něj, aby vám nebezpečné napětí neuniklo.

Změřím teplotu hned po vybalení?
Ano, drátová sonda typu K o délce zhruba 93 cm je součástí balení. Sama sonda ale měří jen od -20 do 200 °C s tolerancí 1,5 °C. Plný rozsah přístroje -200 až 1090 °C využijete až s jiným čidlem typu K a k chybě přístroje se vždy přičítá chyba čidla.

Jak dlouho vydrží baterie?
Tři mikrotužkové baterie 1,5 V typu AAA vydrží podle výrobce asi 150 hodin bez zapnutého podsvícení displeje.

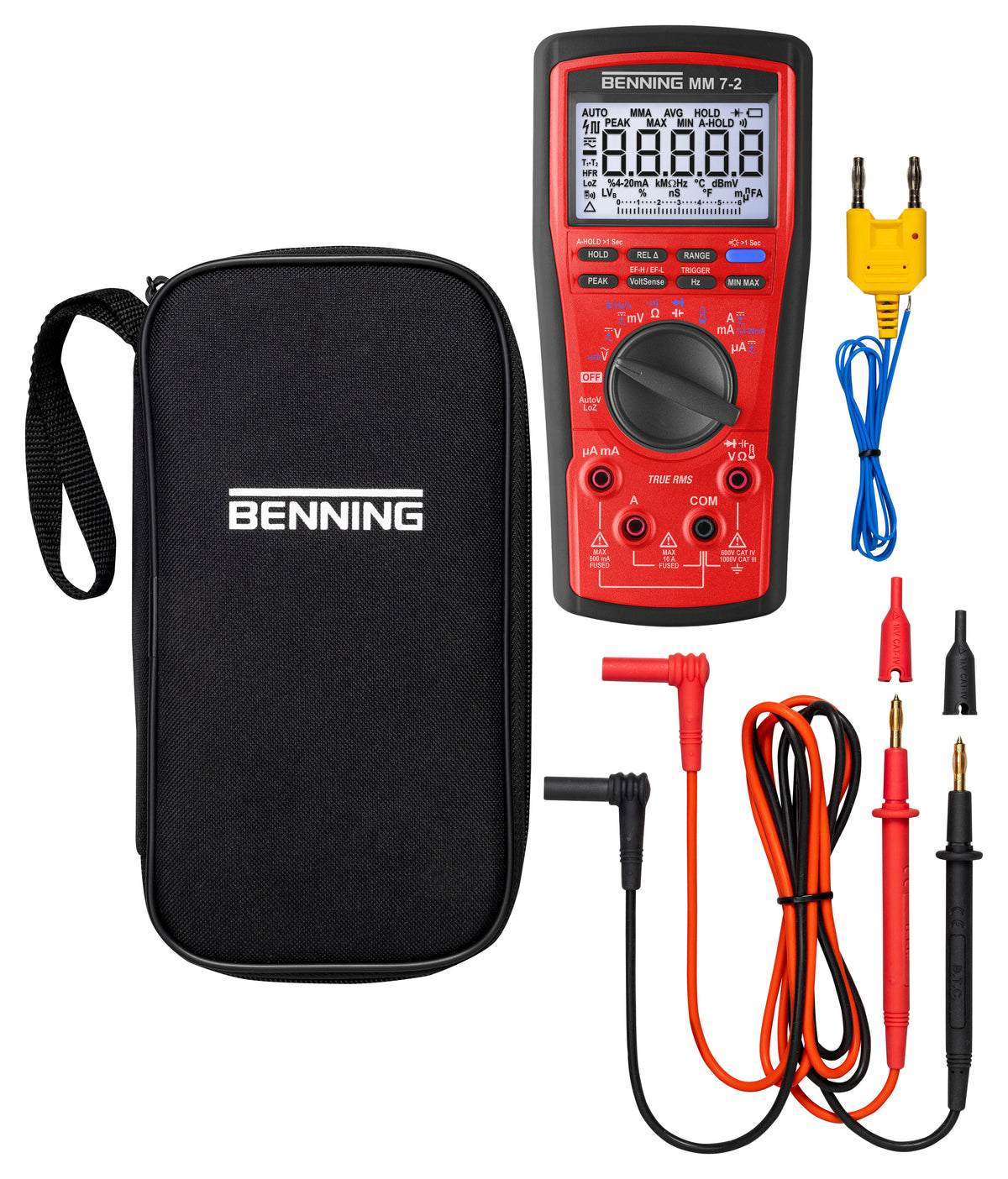

Co je v balení?
Přístroj, červený a černý silikonový bezpečnostní vodič o délce 1,0 m, drátová sonda typu K, kompaktní ochranné pouzdro, tři baterie AAA, dvě zabudované pojistky a návod k obsluze.
