BENNING 044693 MM 2-3 Digitální multimetr TRUE RMS 6000 digitů 600 V AC/DC a 10 A s měřením teploty, CAT III 600 V

Potřebujete jeden kompaktní přístroj, který v rozvaděči změří napětí a proud, na desce kondenzátor a diodu a u topení nebo chlazení i teplotu? BENNING MM 2-3 je digitální multimetr s displejem 6000 digitů, který měří v pravé efektivní hodnotě a k měření teploty má v balení drátové čidlo typu K. Kontrola zdířek upozorní tónem a hlášením InEr, když je vodič v proudové zdířce a přepínač stojí v nepřípustné poloze, například na měření napětí, a fázi najdete i bezdotykově.

Je to pro vás?

Ano, pokud

• chcete jedním přístrojem měřit napětí, proud, odpor, kapacitu, kmitočet i teplotu
• pracujete v instalacích do CAT III 600 V nebo CAT IV 300 V proti zemi
• měříte teplotu potrubí, výměníků nebo vzduchu, přiloženým čidlem od -20 do 200 °C, s jiným čidlem typu K od -40 do 400 °C
• potřebujete změřit proud do 10 A přímo v obvodu, trvale i krátkodobě nad 10 A
• kontrolujete kondenzátory až do 10 mF a diody v měřicím rozsahu 3,0 V
• oceníte bezdotykové hledání fáze a přerušeného vodiče ve dvou citlivostech

Ne, zvolte jiný model, pokud

• teplotu neměříte, pak vám stačí BENNING MM 2-2 044692 bez měření teploty
• pracujete v obvodech CAT IV 600 V nebo CAT III 1000 V, k tomu je určen BENNING MM 7-2 044690
• měříte střídavý proud nad 10 A, pak potřebujete flexibilní klešťový převodník BENNING CFlex 1 044068 s rozsahy 30 A, 300 A a 3000 A
• měříte stejnosměrný proud nad 10 A, k tomu slouží klešťový adaptér BENNING CC 3 044038 pro střídavý i stejnosměrný proud do 300 A
• potřebujete teplotu nad 400 °C nebo proudy v mikroampérech, to zvládne BENNING MM 7-2 044690
• chcete prokazovat stav bez napětí, k tomu slouží dvoupólová zkoušečka, například BENNING DUSPOL analog 050261

Hlavní vlastnosti

• Displej 6000 digitů s výškou číslic 19 mm a podsvícením
• Napětí AC i DC v rozsazích 60 mV až 600 V s rozlišením od 0,01 mV
• Proud AC i DC v rozsahu 6 A s rozlišením 1 mA a v rozsahu 10 A s rozlišením 10 mA
• Odpor do 60 MΩ, kapacita v rozsazích 20 nF až 10 mF, kmitočet 10 Hz až 50 kHz
• Teplota -40 až 400 °C s vhodným čidlem typu K
• Drátové čidlo typu K o délce 93 cm v balení, jeho rozsah je -20 až 200 °C
• Měření v pravé efektivní hodnotě TRUE RMS
• Zkouška průchodnosti s odezvou kratší než 15 ms a zkouška diod
• Funkce MIN MAX s průměrem, HOLD a relativní hodnota
• Bezdotykový indikátor napětí VoltSense se dvěma citlivostmi
• Optická a akustická kontrola zdířek s hlášením InEr

Co produkt umí

Střídavé napětí přístroj měří v rozsazích 60 mV, 600 mV, 6 V, 60 V a 600 V. V síťovém pásmu 50 až 60 Hz je chyba v rozsazích 6 V až 600 V nejvýše 0,7 % a 3 digity, v milivoltových rozsazích platí 1,0 % a 3 digity od 10 do 500 Hz. Stejnosměrné napětí je v rozsahu 600 V určeno s chybou 0,2 % a 2 digity, v rozsazích 60 mV až 6 V s chybou 0,3 % a 2 digity. Vstupní odpor je 10 MΩ. Tolerance platí při 23 °C s odchylkou 5 °C a relativní vlhkosti pod 75 %, při teplotě mimo pásmo 18 až 28 °C se chyba zvětšuje podle teplotního součinitele.

Proud se měří přes samostatnou zdířku A v rozsazích 6 A a 10 A, střídavý v pásmu 50 až 400 Hz s chybou 1,0 % a 3 digity, stejnosměrný s chybou 0,7 % a 3 digity. Úbytek napětí na přístroji je 40 mV na ampér. Proud 10 A smíte měřit trvale, mezi 10 a 20 A nejvýše 30 sekund a potom musí následovat pauza delší než 5 minut. Střídavé napětí i proud přístroj měří jako pravou efektivní hodnotu, činitel výkyvu smí být 4,1 při polovině rozsahu a 2,1 při plném rozsahu, obdélníkové signály specifikované nejsou.

Odpor má šest rozsahů od 600 Ω do 60 MΩ, napětí naprázdno je zhruba 1,6 V. Nad 30 MΩ se chyba zvětšuje na 5,0 % a 20 digitů. Kapacitu měří v sedmi rozsazích od 20 nF do 10 mF, uvedené tolerance platí pro fóliové a lepší kondenzátory. Kmitočet napětí měří od 10 Hz do 50 kHz v rozsazích mV, 6 V a 60 V, v rozsahu 600 V do 1 kHz, kmitočet proudu od 50 Hz do 1 kHz, vždy s chybou 0,03 % a 2 digity.

Teplotu měří čidlem typu K od -40 do 400 °C, do 99,9 °C s rozlišením 0,1 °C, hodnotu lze zobrazit i ve stupních Fahrenheita. K chybě přístroje 1,0 % a 1 °C se přičítá chyba čidla. Přiložené čidlo pokrývá -20 až 200 °C s chybou 1,5 °C.

Ovládání a signalizace

Otočný přepínač volí druh měření a slouží i k vypnutí v poloze OFF. Tlačítko SELECT přepíná funkce dané polohy, například V AC a V DC, v poloze mV postupně mV AC, mV DC, °C a °F. Přístroj si poslední volbu u každé polohy pamatuje. Delší stisk SELECT zapne podsvícení, které po zhruba 10 minutách zhasne samo. RANGE přepíná mezi automatickou a ruční volbou rozsahu a při měření kmitočtu napětí nastavuje práh spouštění.

MIN MAX zaznamená minimum, maximum a průměr série a každou novou krajní hodnotu ohlásí krátkým tónem. HOLD podrží zobrazenou hodnotu, delší stisk HOLD zapne relativní měření se symbolem Δ. Tlačítkem Hz přejdete k měření kmitočtu, tlačítkem VoltSense k indikátoru napětí. Bez obsluhy se přístroj vypne asi po 32 minutách. Zapnutý zůstává, dokud ukazuje hodnotu nad 8,5 % rozsahu, a také při zapnutém MIN MAX. Překročení rozsahu se zobrazí jako 0L nebo -0L.

Instalace a použití

Před každým použitím zkontrolujte přístroj a měřicí vodiče, zda nejsou poškozené nebo vlhké. Před přepnutím otočného přepínače vždy odpojte hroty od měřeného místa. V obvodech CAT III a CAT IV nasaďte na hroty dodané nástrčné krytky, aby nekrytá část hrotu nebyla delší než 4 mm. Při odpojování odpojte nejdřív měřicí vodič od fáze a teprve potom od nulového vodiče. Vodiče držte jen za rukojeť.

Teplotu měříte v poloze mV, záporný pól čidla patří do zdířky COM a kladný do měřicí zdířky. Konec čidla přiložte k místu měření a počkejte, až se hodnota ustálí. Pro bezdotykové hledání fáze nesmí být v zdířkách žádné napětí, senzor je v levém horním rohu přístroje. Jednopólovou zkoušku fáze provedete jediným černým vodičem ve zdířce COM, červený vodič přitom odpojte. Gumový rám má sklopnou opěrku a úchyty, do kterých zacvaknete navinuté měřicí vodiče.

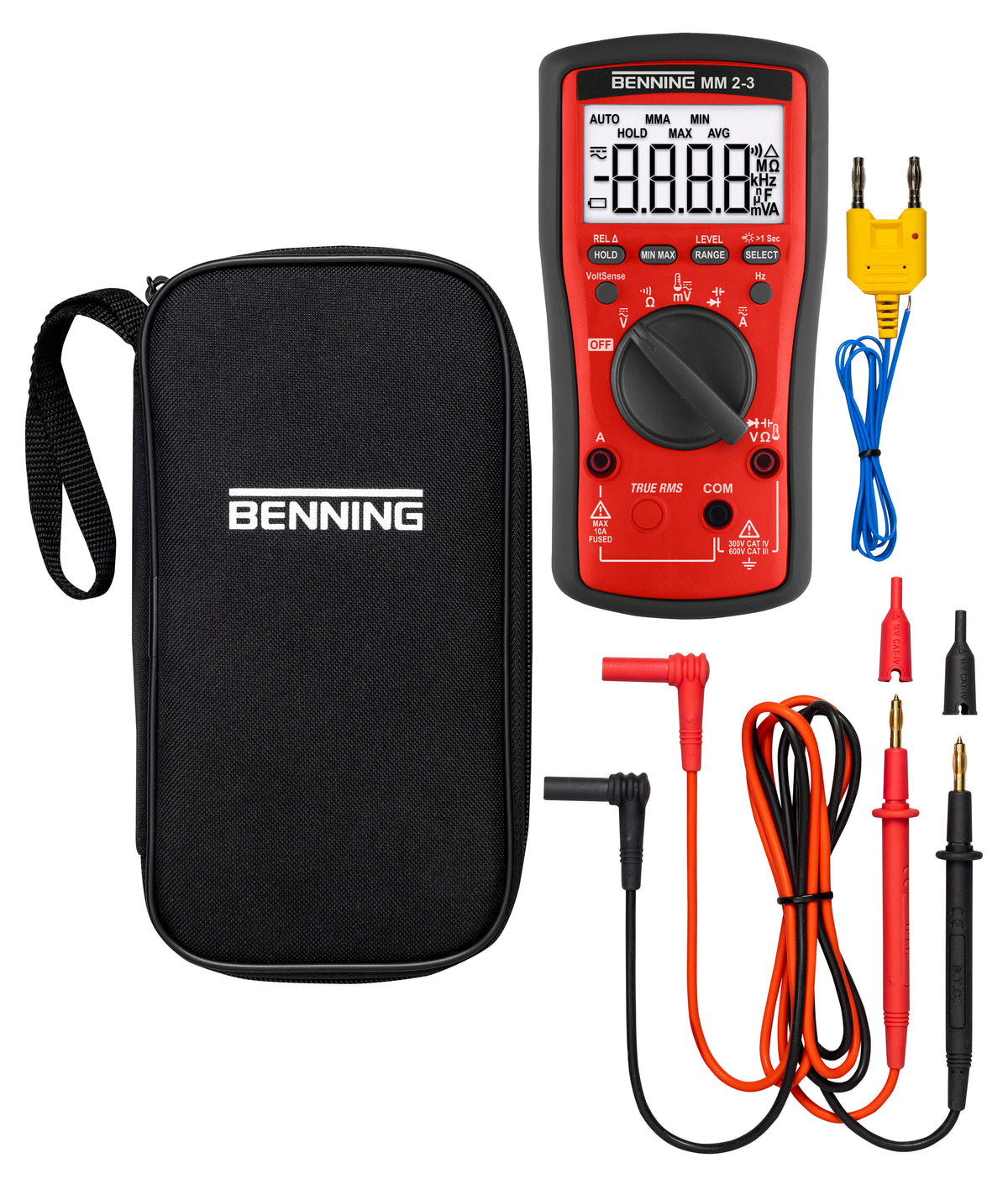

Obsah balení

• Digitální multimetr BENNING MM 2-3 v gumovém ochranném rámu
• Červený a černý silikonový bezpečnostní měřicí vodič o délce 1,0 m
• Drátové teplotní čidlo typu K o délce 93 cm
• Kompaktní ochranné pouzdro
• Dvě baterie AAA 1,5 V
• Pojistka F 11 A 1000 V vložená v přístroji
• Návod k obsluze

Kde najde využití

• Servis a údržba elektroinstalací v budovách
• Vytápění, vzduchotechnika a chlazení, kde se hodí měření teploty
• Opravy domácích spotřebičů a elektroniky
• Kontrola kondenzátorů motorů a kompresorů
• Hledání přerušených vodičů v prodlužovacích kabelech a světelných řetězech
• Výuka a dílenská praxe

Důležité před nákupem

• Přístroj je určen pro elektrotechniky a poučené osoby, do obvodů nejvýše CAT III 600 V nebo CAT IV 300 V proti zemi
• Nebezpečné je už napětí od 30 V AC a 60 V DC
• Krytí IP 40 nechrání proti vodě, přístroj se používá jen uvnitř budov v suchém prostředí a nesmí do prostředí s nebezpečím výbuchu
• Proud mezi 10 a 20 A měřte nejvýše 30 sekund s pauzou přes 5 minut, pro vyšší proudy použijte klešťový adaptér nebo převodník
• Proudové rozsahy začínají na 6 A s rozlišením 1 mA, mikroampérový rozsah přístroj nemá
• Přiložené čidlo typu K pokrývá jen -20 až 200 °C s chybou 1,5 °C, pro celý rozsah do 400 °C je potřeba jiné čidlo typu K
• Ruční volba rozsahu není dostupná u měření kapacity a kmitočtu
• Při přetížení přístroj nedává žádnou výstrahu, překročení rozsahu ukáže jen jako 0L
• Indikátor VoltSense nesmí sloužit k prokázání stavu bez napětí, nebezpečné napětí může být přítomné i bez signálu, funguje v uzemněných sítích od 230 V
• Kondenzátory před měřením kapacity úplně vybijte a do zdířek přitom nepřivádějte napětí, jinak se přístroj poškodí
• Nefunkční kontrola zdířek znamená vadnou pojistku, náhradní je F 11 A, 1000 V, 20 kA o rozměru 10 x 38 mm
• Přesnosti jsou specifikované pro elektromagnetické pole pod 3 V/m, měření teploty v něm specifikované není a u odporu se přičítá 15 digitů
• Silné zdroje rušení v blízkosti mohou způsobit nestabilní údaj a chyby měření
• Provozní teplota je -10 až 45 °C, při skladování vyjměte baterie

Časté dotazy

Změřím teplotu hned po vybalení?
Ano, drátové čidlo typu K o délce 93 cm je v balení. Samo čidlo ale měří jen od -20 do 200 °C s chybou 1,5 °C. Rozsah přístroje -40 až 400 °C využijete s jiným čidlem typu K, jeho chyba se vždy přičítá k chybě přístroje.

Mohu měřit proud 10 A trvale?
Ano, 10 A smí přístroj měřit trvale. Mezi 10 a 20 A je měření omezené na 30 sekund a po něm musí následovat pauza delší než 5 minut. Vstup chrání pojistka 11 A.

Od jakého proudu přístroj měří kmitočet?
Pro měření kmitočtu proudu je uvedena citlivost 8 A pro sinusový signál RMS. Měří se od 50 Hz do 1 kHz, práh spouštění tlačítkem RANGE se nastavuje jen při měření napětí. Při napětí je citlivost 50 mV v rozsahu mV, 5 V v rozsahu 6 V, 10 V v rozsahu 60 V a 50 V v rozsahu 600 V. Když u napětí vychází 0 Hz, zvolte v měření V AC nebo V DC tlačítkem RANGE vyšší citlivost.

Jaké kondenzátory změřím?
V sedmi rozsazích od 20 nF do 10 mF. V rozsazích 2000 nF až 2000 µF je chyba 1,5 % a 2 digity, v rozsahu 10 mF 4,5 % a 10 digitů. Kondenzátor před měřením vybijte a přiložte hroty podle polarity.

Jak dlouho vydrží baterie?
Dvě zinkouhlíkové baterie AAA vydrží zhruba 190 hodin bez podsvícení. Výměna vyžaduje sundání gumového rámu a křížový šroubovák.

Jak často se má přístroj kalibrovat?
Uvedené tolerance jsou garantované první rok od dodání, kalibrace se doporučuje jednou za 12 měsíců v servisu BENNING.

Mohu zkoušet fázi jen jedním hrotem?
Ano, v poloze V zasuňte do zdířky COM jen černý vodič, zapněte VoltSense a dotkněte se hrotem měřeného místa. Sloupcový ukazatel a tón ukazují sílu pole. Stav bez napětí tím ale neprokážete.
