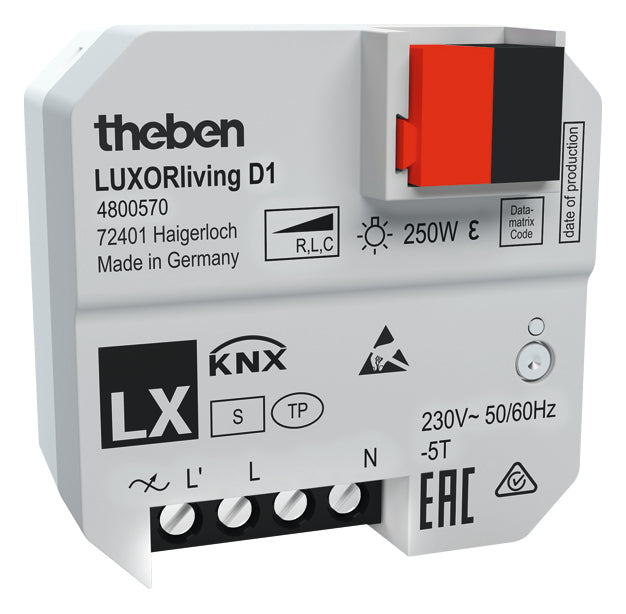

THEBEN 4800570 LUXORliving D1 Univerzální stmívací aktor 1násobný pod omítku

Chcete stmívat jedno světlo tam, kde je, a ne tahat jeho vedení až do rozvaděče? LUXORliving D1 je jednokanálový univerzální stmívací aktor pod omítku pro systém chytré domácnosti LUXORliving od Thebenu. Vejde se do běžné instalační krabice, připojuje se přímo na sběrnici KNX a stávající tlačítko nebo vypínač zapojíte na jeho vstup. Stmívá žárovky, halogeny, stmívatelné LED žárovky i stmívatelné transformátory a druh zátěže umí rozpoznat sám.

Je to pro mě?

Ano, pokud:

• máte systém LUXORliving a do instalační krabice u světla vede sběrnicový kabel
• chcete stmívat jeden světelný okruh přímo v krabici, ne v rozvaděči
• chcete zachovat stávající tlačítko nebo vypínač a připojit ho na vstup aktoru
• stmíváte žárovky, halogeny, stmívatelné LED nebo stmívatelné transformátory
• chcete v místnosti zároveň měřit teplotu připojeným čidlem
• aktor chcete nastavit v LUXORplug, nebo ho v klasické instalaci KNX programovat v ETS

Ne, zvolte jiný model, pokud:

• do krabice sběrnicový kabel nevede, pak zvolte LUXORliving D1 S RF a doplňte mediální spojku LUXORliving RF1
• stmíváte víc okruhů z rozvaděče nebo potřebujete vyšší výkon, pak zvolte LUXORliving D2
• potřebujete čtyři stmívané okruhy v jednom přístroji, pak zvolte LUXORliving D4
• světlo chcete jen zapínat a vypínat, pak zvolte LUXORliving S1
• chcete z krabice ovládat žaluzii nebo roletu, pak zvolte LUXORliving J1

Hlavní vlastnosti

• 1 stmívaný kanál, 250 W se sestupnou hranou při 25 °C
• automatické rozpoznání zátěže, zátěže R, L a C
• nastavitelná stmívací křivka
• 2 binární vstupy pro bezpotenciálová tlačítka a spínače
• vstup I2 i pro teplotní čidlo
• vstupy z výroby přiřazené výstupu, test funkce ještě před programováním
• integrované hlídání teploty, například při přetížení
• montáž do instalační krabice pod omítku

Co produkt umí

Aktor spíná a stmívá žárovky, halogenové žárovky na síťové napětí, nízkonapěťové halogeny s klasickým i elektronickým transformátorem a stmívatelné LED žárovky na 230 V. Vhodný je i pro ventilátory. Druh zátěže rozpozná automaticky, v programu LUXORplug ho ale můžete pevně nastavit: induktivní zátěž s řízením náběžnou hranou, nebo RC zátěž pro LED s řízením sestupnou hranou. Stmívací křivku upravíte podle konkrétních svítidel.

Kanálu přiřadíte funkci obyčejného zapínání a vypínání nebo schodišťového světla s automatickým vypnutím po nastavené době. Nastavíte dobu stmívání, minimální jas pro svítidla, která při nízkém jasu blikají, a jas po zapnutí. V aplikaci LUXORplay světlo zařadíte do scén a časových programů.

Na vstupy I1 a I2 připojíte bezpotenciálová tlačítka nebo spínače. Z výroby vstup I1 ovládá výstup jedním tlačítkem, krátký stisk zapíná a dlouhý stmívá, takže zapojení vyzkoušíte ještě bez programu. Po nastavení mohou vstupy spínat, stmívat nebo ovládat žaluzie kdekoli v systému. Na vstup I2 lze místo tlačítka připojit teplotní čidlo, třeba teplotní čidlo pod omítku 9070496, podlahové čidlo 9070321 nebo čidlo RAMSES IP65 9070459. Naměřenou hodnotu doladíte korekcí a požadovanou teplotu pak nastavíte jen v aplikaci LUXORplay.

Ovládání a komunikace

Aktor je účastník sběrnice KNX, typ TP1-256, a ze sběrnice odebírá do 4 mA. V systému LUXORliving se nastavuje bezplatným programem LUXORplug pro Windows přes systémovou centrálu LUXORliving IP1, světlo pak ovládáte tlačítky, tlačítkovými ovladači LUXORliving iON nebo aplikací LUXORplay pro iOS, Android a Windows. V klasické instalaci KNX se programuje v ETS, databázi ETS si stáhnete z webu Theben.

Na přístroji je programovací tlačítko s LED pro fyzickou adresu. Hlasové ovládání přes Amazon Alexa nebo Google Home funguje jen s aktivním účtem Theben Cloud.

Instalace a použití

Aktor se montuje do běžné instalační krabice pod omítku podle DIN 49073 a má rozměry 44,4 x 48,6 x 32,3 mm. Připojuje se na 230 V AC, 50/60 Hz, a na sběrnici s dodrženou polaritou. Svorky přijmou vodič o průřezu 4 mm². Vstupy jsou vyvedené vodiči dlouhými 25 cm. Provozní teplota je -5 až +45 °C.

Aktor musí být jištěn předřazeným jističem typu B nebo C podle EN 60898-1, nejvýše 16 A, a instalace musí být provedena tak, aby se nebylo možné dotknout živých částí. Je určen pro obytné budovy i objekty, jako jsou kanceláře, veřejné budovy nebo hotely, a jen do uzavřených suchých prostor. Montáž smí provádět jen elektrikář.

Kde najde využití

• stmívání stropního světla v místnosti se zachovaným nástěnným tlačítkem
• rodinné domy a byty se systémem LUXORliving
• kanceláře, hotely a veřejné budovy
• chodby a schodiště s funkcí schodišťového světla
• místnosti, kde chcete zároveň měřit teplotu pro vytápění
• ventilátory, které se mají stmívat nebo spínat

Důležité před nákupem

• Výkon 250 W platí pro žárovky a halogeny i pro LED zdroje pod 2 W, od 2 do 8 W i nad 8 W, a to při řízení sestupnou hranou. Při řízení náběžnou hranou zvládne aktor u LED jen 22 W, a to do 25 °C.
• Minimální zátěž je 2 W.
• Výkon je typická hodnota zjištěná s vybranými svítidly a u konkrétních svítidel se může lišit.
• Na vstupy nikdy nepřipojujte síťové napětí ani jiné cizí napětí. Jsou určené jen pro bezpotenciálové kontakty.
• Mezi síťovým napětím a sběrnicí nebo vstupy dodržte izolační vzdálenost nejméně 5,5 mm.
• Vstupy více aktorů se nesmí propojovat.
• Kabel k externím vstupům smí být dlouhý nejvýše 3 m.
• V režimu RC pro LED je rozpoznání zátěže vypnuté a induktivní zátěž se nesmí připojit.
• U stmívaných LED nelze kvůli rychlému technickému vývoji vyloučit odchylky při stmívání ani rádiové rušení.
• Aktor potřebuje sběrnicový kabel až do krabice. K nastavení v LUXORplug je nutná systémová centrála LUXORliving IP1 a napájení sběrnice LUXORliving P640.

Časté dotazy

Mohu nechat své stávající tlačítko?
Ano. Bezpotenciálové tlačítko nebo spínač připojíte na vstup I1 a z výroby jím světlo hned zapínáte a stmíváte. Kontakt pod napětím ale na vstup nepatří.

Dá se aktor namontovat na DIN lištu?
Ano, s adaptérem RailFit H 9080090, který je určený pro aktory LUXORliving pod omítku.

Kolika tlačítky mohu světlo stmívat?
Kanálu přiřadíte v LUXORplug až 8 spouštěčů, například tlačítka na vstupech jiných přístrojů nebo tlačítkové ovladače LUXORliving iON. Ovladače iON2 a iON4 a rádiová tlačítka PB4, PS1, PJ1 a PD1 RF umí i dvouplošné stmívání dvěma tlačítky jako kolébkou.

Potřebuji licenci ETS?
V systému LUXORliving ne, aktor se nastavuje bezplatným programem LUXORplug. ETS potřebujete jen v klasické instalaci KNX.

Bude světlo fungovat, když se odpojí centrála IP1?
Základní funkce z tlačítek zůstanou, protože inteligence je rozložená v jednotlivých přístrojích. Časové programy, scény a aplikace LUXORplay centrálu potřebují.

Jak aktor vrátím do továrního nastavení?
Odpojte ho od sběrnice, stiskněte a držte programovací tlačítko a znovu ho připojte. Asi po sekundě tlačítko pusťte, programovací LED zhasne a nastavení se obnoví.

LUXORliving D1 nebo LUXORliving D1 S RF?

LUXORliving D1 zvolte, když do krabice vede sběrnicový kabel KNX. LUXORliving D1 S RF zvolte, když kabel chybí, typicky při dodatečném rozšíření hotové instalace.
