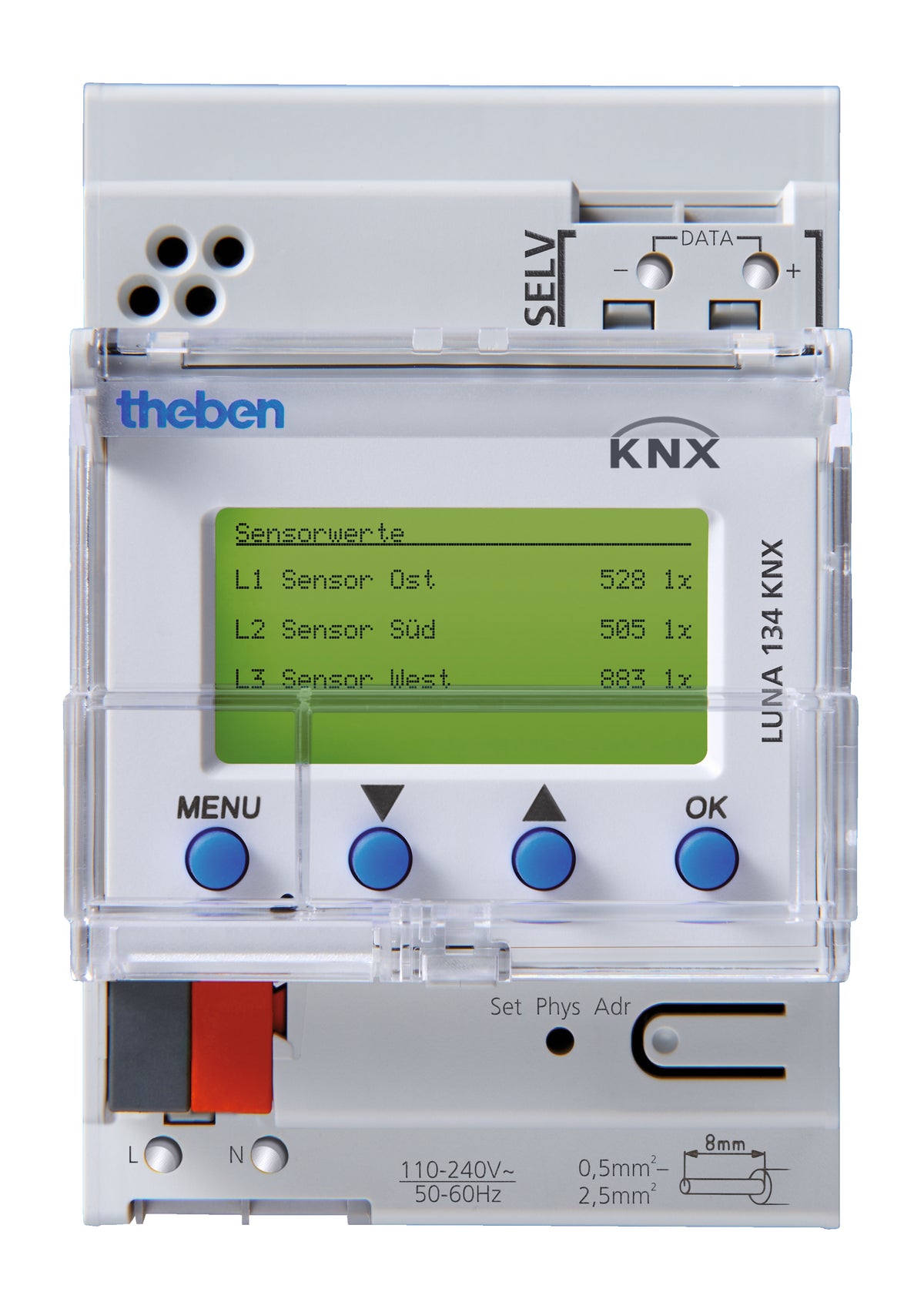

THEBEN 1349200 LUNA 134 KNX Soumrakový spínač 10kanálový s displejem na DIN lištu

Potřebujete v instalaci KNX spínat venkovní nebo halové osvětlení podle denního světla a prahy jasu chcete nastavovat přímo v rozváděči? LUNA 134 KNX je soumrakový spínač na DIN lištu s displejem a čtyřmi tlačítky. Jas měří venkovním digitálním čidlem, které je v balení, a připojit k němu můžete až tři taková čidla. Vyhodnocuje 10 spínacích kanálů podle jasu, k tomu 4 prahové kanály pro hodnoty z jiných čidel KNX a 6 logických kanálů. Prahy i zpoždění změníte na displeji bez ETS.

Je to pro mě?

Ano, pokud:

• chcete soumrakový spínač pro venkovní osvětlení umístit do rozváděče a čidlo ven
• potřebujete prahy jasu a zpoždění měnit na místě bez notebooku s ETS
• chcete měřit jas až ze tří stran budovy a spínat podle jednotlivých čidel nebo podle nejvyšší hodnoty
• potřebujete více spínacích kanálů, například pro několik zón osvětlení
• chcete v jednom přístroji vyhodnotit i hodnoty jiných čidel KNX a jednoduchou logiku

Ne, zvolte jiný model, pokud:

• chcete jediné čidlo na fasádu s automatikou stínění a měřením teploty bez přístroje v rozváděči, pak zvolte LUNA 131 S KNX
• potřebujete na sběrnici jen hodnotu venkovního jasu, pak zvolte LUNA 133 KNX
• řídíte stínění podle slunce, větru a deště, pak zvolte Meteodata 140 S KNX

Hlavní vlastnosti

• soumrakový spínač KNX na DIN lištu, šířka 3 moduly
• venkovní digitální čidlo jasu v balení, připojit lze až 3 čidla
• měřicí rozsah jasu 1 až 100 000 lx
• 10 spínacích kanálů podle jasu, 4 prahové kanály a 6 logických kanálů
• displej s podsvícením a 4 tlačítka pro prahy a zpoždění
• ochrana nastavení kódem PIN
• pružinové svorky DuoFix pro dva vodiče na pozici
• napájení 110 až 240 V AC, odběr ze sběrnice nejvýše 10 mA

Co produkt umí

Každý z deseti spínacích kanálů porovnává jas s vlastním prahem od 3 lx do 90 000 lx v 70 krocích, buď s jedním vybraným čidlem, nebo s nejvyšší hodnotou ze všech tří. Pro každý kanál volíte, zda má být podmínka splněná pod prahem, nebo nad ním, hysterezi 20, 30 nebo 50 % a zpoždění při přibývajícím i ubývajícím světle až 20 min. Při splnění i nesplnění podmínky kanál pošle spínací povel, prioritní povel nebo hodnotu 0 až 255, jednou nebo cyklicky, a volitelně druhý telegram s jiným obsahem. Každý kanál lze blokovat objektem a práh lze přepsat telegramem.

Čtyři prahové kanály pracují nezávisle na měření jasu. Přijímají ze sběrnice procenta, celočíselné hodnoty nebo hodnoty s desetinnou čárkou, například teplotu nebo CO2 z jiného čidla, a při překročení nastaveného prahu s hysterezí pošlou telegram. Šest logických kanálů spojuje až čtyři jednobitové vstupy funkcí A nebo NEBO, případně dva vstupy funkcí XOR. Vstupem může být vlastní objekt, ale i stav spínacího, prahového nebo jiného logického kanálu, a každý vstup lze invertovat.

Naměřený jas posílá přístroj na sběrnici zvlášť pro každé čidlo i jako nejvyšší hodnotu, při změně o 10 až 50 % nebo cyklicky. Pro každé čidlo můžete nastavit korekci od -30 do +30 %, pokud naměřená hodnota neodpovídá skutečnosti, a pojmenovat ho, například jižní strana. Objekt stavu hlásí, že je některé čidlo vadné.

Ovládání a komunikace

Na displeji vidíte hodnoty z připojených čidel a stav jednotlivých kanálů. Tlačítky změníte práh jasu a zpoždění kanálu, nastavíte jazyk, podsvícení displeje a přiřadíte čidla. Ručně změněné zpoždění se projeví až při další změně stavu kanálu. Nastavení můžete chránit kódem PIN od 1000 do 9999. V ETS lze zvolit, zda nové nahrání aplikace přepíše prahy změněné na přístroji, nebo je ponechá.

Aplikační program má 171 komunikačních objektů a 255 skupinových adres. Fyzickou adresu přidělíte v ETS po stisku tlačítka na přední straně, programovací LED se rozsvítí. Displej zobrazuje i fyzickou adresu, verzi softwaru a sériové číslo.

Instalace a použití

Přístroj se montuje na DIN lištu v uzavřeném suchém prostoru, čidla jasu ven. Síťové napětí a datovou sběrnici čidel připojíte do pružinových svorek DuoFix, vodiče odizolujete na 8 mm a zasunete pod úhlem 45°. Sběrnici KNX připojíte sběrnicovou svorkou na přední straně se správnou polaritou. Datová sběrnice čidel je obvod bezpečného malého napětí SELV.

Kabelem YCYM 2 x 2 x 0,8 mm může datová sběrnice k čidlům měřit až 100 m, pokud obě páry použijete pro ni. Když jeden pár vede KNX a druhý datovou sběrnici, je to nejvýše 50 m. Čidla přiřadíte v menu podle sériového čísla. LED právě vybraného čidla bliká a displej ukáže jeho naměřený jas, takže i už namontované čidlo snadno poznáte.

Kde najde využití

• soumrakové spínání venkovního osvětlení budov, parkovišť a vstupů
• haly s osvětlením ve dvou zónách, kde zóna u oken spíná později než zóna bez oken
• budovy s čidly na několika fasádách a spínáním podle nejsvětlejší strany
• jednoduché úlohy se spojením jasu a hodnot jiných čidel KNX, například teploty

Důležité před nákupem

• Přístroj potřebuje kromě sběrnice síťové napájení 110 až 240 V AC. Vlastní spotřeba je typicky 1 W.
• Přístroj sám nic nespíná. Posílá telegramy, osvětlení spíná spínací aktor KNX.
• V balení je jedno venkovní čidlo jasu. Druhé a třetí čidlo musíte dokoupit, k dispozici je čidlo pro montáž na povrch i pro zapuštěnou montáž.
• Přístroj patří do uzavřeného suchého prostoru, provozní teplota je -5 až +45 °C a krytí IP 20. Ven se montují jen čidla.
• Délka datové sběrnice k čidlům závisí na využití kabelu, 100 m jen při obou párech pro čidla.
• Prahové a logické kanály nejsou svázané s měřením jasu. Hodnoty jiných veličin musí přijít po sběrnici z jiného čidla KNX.
• Zpoždění nastavené ručně na přístroji se uplatní až po další změně stavu kanálu.
• Čidla po montáži přiřadíte na displeji přístroje podle sériového čísla. Počítejte s tím při uvádění do provozu.
• Výchozí kód PIN je 1234. Pokud ochranu kódem zapnete, nastavte vlastní.

Časté dotazy

Mohu práh změnit telegramem z vizualizace?
Ano, pokud to v ETS povolíte. Přístroj přijme hodnotu od 3 lx do horní meze rozsahu prahu, vyšší hodnotu na tuto mez omezí a hodnota 0 vrátí práh nastavený v ETS.

Mohu kanál nastavit podle nejsvětlejší strany budovy?
Ano. Jako zdroj zvolíte nejvyšší hodnotu ze všech připojených čidel.

Jak vyřadím vadné nebo špatně přiřazené čidlo?
V menu čidel ho zvolíte a dáte Deaktivovat. Stav čidla displej ukazuje jako aktivní, neaktivní nebo chyba, když čidlo neposílá data.

Ve kterých jazycích displej zobrazuje texty?
V němčině, angličtině, francouzštině, italštině, španělštině a nizozemštině.

Mohu na datovou sběrnici čidel připojit i přijímač DCF spínacích hodin?
Ano, datovou sběrnici čidel LUNA 134 může sdílet přijímač DCF pro spínací hodiny TR 648 top2. Pro novější TR 648 top3 tuto možnost dokumentace LUNA 134 neuvádí.

Jaké vodiče svorky přijmou?
Svorky DuoFix jsou určené pro dva vodiče na pozici, plný vodič i lanko s dutinkou nebo bez ní, v popisu o průřezu 0,5 až 2,5 mm². Technické údaje ale zároveň uvádějí maximální průřez 2 x 0,75 mm². Pokud chcete do jedné pozice zasunout dva silnější vodiče, ověřte si to předem u výrobce.
