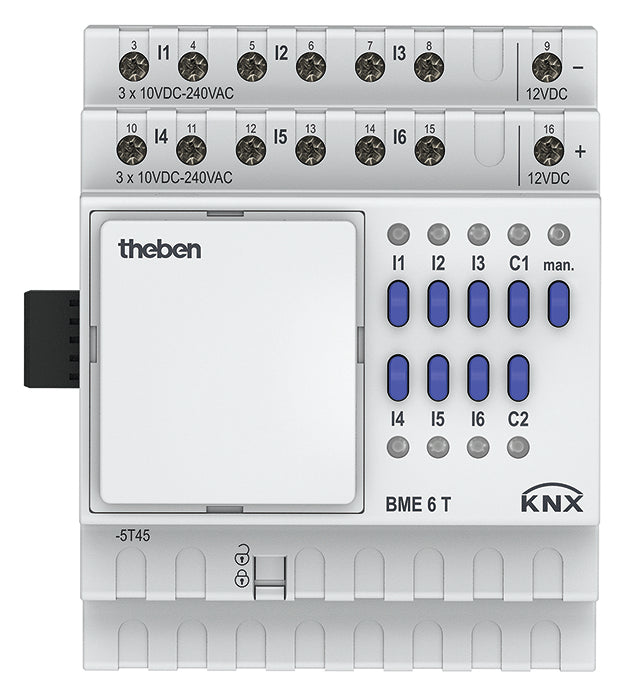

THEBEN 4930235 BME 6 T KNX Binární vstup 6násobný na DIN lištu, rozšiřovací přístroj

Máte v rozvaděči základní přístroj řady MIX2 a došly vám vstupy pro tlačítka, kontakty nebo signály z technologie? BME 6 T KNX je rozšiřovací přístroj binárního vstupu se 6 vstupy na DIN lištu. Každý vstup přijme napětí 10 až 240 V AC nebo DC, vstupy mohou pracovat s různými napětími i na různých potenciálech, pokud dodržíte pravidla pro SELV, a pro bezpotenciálové kontakty má přístroj vlastní pomocné napětí. Změny stavu se převádějí na telegramy KNX a každý vstup dostane vlastní funkci.

Je to pro mě?

Ano, pokud:

• máte základní přístroj řady MIX2, například binární vstup BMG 6 T KNX, a chcete k němu dalších 6 vstupů
• chcete se dvěma rozšiřovacími přístroji k binárnímu vstupu BMG 6 T KNX dojít až na 18 vstupů
• potřebujete do KNX načíst signály s různými napětími a na různých potenciálech z jednoho rozvaděče, například z řídicích obvodů i ze síťové instalace
• vystačíte pro bezpotenciálové kontakty s pomocným napětím 12 V DC z přístroje, které není SELV
• chcete k žaluziovým, spínacím nebo stmívacím modulům MIX2 přidat vstupy ve stejné sestavě a základní přístroj má ještě volnou pozici pro rozšíření

Ne, zvolte jiný model, pokud:

• základní přístroj řady MIX2 ještě nemáte, pak zvolte nejprve BMG 6 T KNX
• chcete samostatný binární vstup bez základního přístroje, pak zvolte BM 6 T KNX pro 6 vstupů nebo BM 12 T KNX pro 12 vstupů
• chcete bezpotenciálová tlačítka připojit přímo v instalační krabici, kde nejsou vodiče 230 V, a vedení k nim nepřesáhne 30 m, pak zvolte TA 4.1 KNX
• k místu nevede kabel sběrnice, je tam ale síťové napětí a připojujete jen bezpotenciálová tlačítka, pak zvolte rádiové rozhraní TU 4 S RF KNX pro KNX RF

Hlavní vlastnosti

• rozšiřovací přístroj řady MIX2 se 6 vstupy
• vstupy pro střídavé i stejnosměrné napětí, každý s jiným napětím a na jiném potenciálu při dodržení pravidel pro SELV
• integrovaný zdroj pomocného napětí 12 V DC s odběrem do 18 mA
• 2 přídavné kanály C1 a C2 bez svorek, spouštěné tlačítky na přístroji
• LED stavu pro každý kanál a ruční simulace stavu vstupů
• připojitelná délka vedení ke vstupům až 100 m

Co produkt umí

Ke každému vstupu přiřadíte nezávisle jednu z funkcí: spínač nebo tlačítko, stmívání, ovládání žaluzií a rolet, čítač, opakování telegramu nebo sekvence. Jednotlivé vstupy lze také zablokovat. Rozšiřovací přístroj sám o sobě nepracuje, vždy doplňuje základní přístroj řady MIX2. K jednomu základnímu přístroji připojíte nejvýše 2 rozšiřovací moduly MIX nebo MIX2 a můžete je libovolně kombinovat, takže vedle vstupů může stejná sestava spínat, stmívat, řídit žaluzie a topení.

Kanály C1 a C2 fungují do značné míry stejně jako vstupy I1 až I6, svorky ale nemají. Jejich telegramy odešlete jen tlačítky na přístroji, typicky při uvádění do provozu nebo při servisu.

Ovládání a komunikace

Aplikační program, parametry a adresy se nastavují v ETS. Tlačítkem man. přepnete přístroj do ručního režimu, tlačítko však musí být povoleno v ETS. Když svítí jeho LED, přístroj stavy na vstupech nebere v úvahu a funkce spouštíte tlačítky kanálů. Dalším stiskem LED zhasne a vstupy opět spouštějí funkce z ETS.

Sběrnicový modul KNX je odnímatelný, přístroj a sběrnicový modul tak vyměníte nezávisle na sobě a přístroj nahradíte bez nového programování.

Instalace a použití

Přístroj se montuje na DIN lištu podle EN 60715 vedle základního přístroje. Vstupy se připojují na šroubové svorky pro plný vodič 0,5 až 6 mm² nebo lanko s dutinkou 0,5 až 4 mm², každý vstup odebírá 2 mA. Bezpotenciálový kontakt připojíte k pomocnému napětí z přístroje, signál z cizího obvodu přivedete přímo. Pro připojení SELV platí podmínka popsaná v části Důležité před nákupem. Pracovní teplota je od -5 do 45 °C, krytí IP 20 a třída ochrany II podle EN 60730 platí při montáži podle návodu.

Kde najde využití

• kancelářské budovy, hotely a veřejné stavby s rozvaděči KNX
• rozšíření stávající sestavy MIX2 o další vstupy bez výměny základního přístroje
• napojení stávajících tlačítek a vypínačů na síťovém napětí do KNX
• hlášení poruch a provozních stavů technických zařízení
• okenní a dveřní kontakty, koncové spínače a počítání impulzů funkcí čítače

Důležité před nákupem

• montáž smí provést jen elektrikář s odpovídající kvalifikací, před montáží a demontáží odpojte síťové napětí
• přístroj nepracuje samostatně, potřebujete základní přístroj řady MIX2
• k jednomu základnímu přístroji patří nejvýše 2 rozšiřovací moduly
• vstupy snímají napětí v rozsahu 10 až 240 V AC nebo DC, bezpotenciálový kontakt musíte napájet z pomocného napětí přístroje nebo z jiného zdroje
• pomocné napětí 12 V DC přístroje není bezpečné malé napětí SELV, kontakty a vedení z něj napájené proto nejsou obvodem SELV, pro kombinaci se SELV signály platí podmínka v následujícím bodě
• SELV smíte na vstupy připojit jen tehdy, když je SELV připojeno na všech šesti vstupech přístroje, SELV a síťové napětí proto na jednom přístroji nekombinujte
• vedení ke vstupům smí měřit nejvýše 100 m
• kanály C1 a C2 nemají svorky, skutečné kontakty připojíte jen na 6 vstupů I1 až I6
• přístroj je určen jen do uzavřených a suchých prostor
• funkce vstupů nastavíte jen v ETS s aplikačním programem, tlačítko man. funguje až po povolení v ETS

Časté dotazy

Spustí kontakt funkci, když na přístroji pracuje servis?
Pokud je zapnutý ruční režim tlačítkem man., přístroj změny na vstupech ignoruje. Servis tak může zkoušet funkce tlačítky, aniž by do nich zasahovaly skutečné kontakty.

Mohu jedním vstupem ovládat žaluzie?
Ano, vstupu přiřadíte funkci žaluzie a roleta. Připojené tlačítko pak posílá povely pro pohyb a zastavení žaluziovému aktoru KNX.

Mohu vstupem počítat impulzy?
Ano, vstup s funkcí čítače sčítá sepnutí připojeného kontaktu a výsledek posílá na sběrnici.

Mohu rozšiřovací přístroj kombinovat s jinými moduly?
Ano, druhým rozšiřovacím modulem může být i jiný přístroj řady MIX nebo MIX2, například žaluziový nebo spínací aktor.

Lze vstup dočasně vyřadit?
Ano, vstupy se dají nezávisle na sobě zablokovat, takže kontakt při údržbě nevysílá telegramy.

Kde najdu databázi pro ETS a podrobný popis funkcí?
Databáze ETS je ke stažení na webu výrobce www.theben.de. Podrobný popis jednotlivých funkcí a parametrů obsahuje KNX příručka k přístroji.
