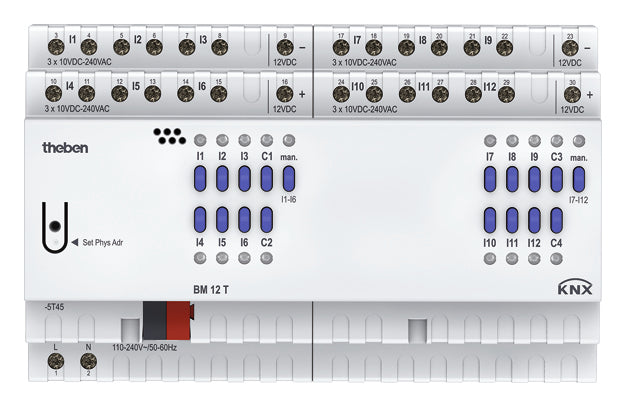

THEBEN 4940235 BM 12 T KNX Binární vstup 12násobný na DIN lištu

Potřebujete v jednom rozvaděči sebrat do KNX větší počet signálů, třeba z tlačítek na chodbách, z okenních kontaktů nebo z poruchových hlášení technologie? BM 12 T KNX je samostatný binární vstup řady FIX2 s 12 vstupy na DIN lištu. Vstupy přijímají napětí 10 až 240 V AC nebo DC, každý může mít při dodržení pravidel pro SELV jiné napětí a jiný potenciál, a pro bezpotenciálové kontakty má přístroj vlastní pomocné napětí v provedení SELV. Všechny vstupy tak obslouží jediný přístroj s jedním připojením na sběrnici.

Je to pro mě?

Ano, pokud:

• potřebujete do KNX načíst až 12 kontaktů z jednoho rozvaděče
• máte v instalaci signály z různých obvodů s různými napětími v rozsahu 10 až 240 V
• chcete bezpotenciálové kontakty napájet přímo z přístroje v mezích jeho pomocného napětí
• dáváte přednost jednomu kompaktnímu přístroji před sestavou z několika modulů
• chcete při uvádění do provozu zkoušet funkce tlačítky přímo na přístroji
• kontakty jsou rozmístěné po budově a vedení k žádnému z nich nepřesáhne 100 m

Ne, zvolte jiný model, pokud:

• stačí vám 6 vstupů a menší šířka v rozvaděči, pak zvolte BM 6 T KNX
• chcete modulární sestavu řady MIX2, pak zvolte BMG 6 T KNX a doplňte o BME 6 T KNX
• potřebujete za tlačítkem v instalační krabici připojit jen bezpotenciálová tlačítka, v krabici nejsou vodiče 230 V a vedení nepřesáhne 30 m, pak zvolte TA 4.1 KNX
• stavíte bezdrátovou instalaci KNX RF s bezpotenciálovými tlačítky a v místě montáže máte síťové napětí, pak zvolte TU 4 S RF KNX

Hlavní vlastnosti

• 12 vstupů pro střídavé i stejnosměrné napětí, každý s vlastním napětím a potenciálem při dodržení pravidel pro SELV
• pomocné napětí 12 V DC s odběrem do 18 mA v provedení SELV
• 4 přídavné kanály C1 až C4 bez svorek, ovládané tlačítky na přístroji
• 12 LED pro zobrazení stavu na vstupech a ruční simulace stavu vstupů
• komunikace KNX TP, kompaktní řada FIX2
• vedení ke vstupům až 100 m

Co produkt umí

Každý vstup nastavíte samostatně na jednu z funkcí: spínač nebo tlačítko, stmívání, žaluzie a rolety, čítač, opakování telegramu nebo sekvence. Na jednom přístroji tak můžete mít tlačítka pro světla a žaluzie, kontakty oken pro hlášení stavu i vstup s čítačem. Vstupy, které právě nepoužíváte, lze nezávisle na ostatních zablokovat.

Kanály C1 až C4 jsou funkčně z velké části shodné se vstupy I1 až I12, nemají však svorky. Jejich telegramy se vysílají jen tlačítky na přístroji, takže slouží hlavně pro uvádění do provozu a servis.

Ovládání a komunikace

Přístroj se připojuje na kroucenou dvoulinku KNX TP sběrnicovou svorkou. V ETS vyberete aplikační program, nastavíte parametry a adresy a přenesete je do přístroje. Ze sběrnice o napětí 21 až 31 V DC odebírá nejvýše 4 mA.

Ruční režim zapnete tlačítkem man., pokud je povolené v ETS. Při svítící LED přístroj stavy na vstupech nevyhodnocuje a funkce spouštíte tlačítky kanálů. Druhým stiskem LED zhasne a vstupy opět řídí funkce podle ETS.

Instalace a použití

Přístroj se nacvakne na DIN lištu podle EN 60715 a zabere šířku 8 TE. Napájí se ze sítě 110 až 240 V AC, 50 až 60 Hz. Svorky přijmou plný vodič 0,5 až 6 mm² nebo lanko s dutinkou 0,5 až 4 mm² a každý vstup odebírá 2 mA.

Bezpotenciálové kontakty zapojíte na pomocné napětí z přístroje, signály z jiných obvodů přivedete na vstupy přímo. Pokud použijete pomocné napětí SELV, musí být SELV na všech dvanácti vstupech. Pracovní teplota je od -5 do 45 °C, krytí IP 20 a třída ochrany II podle EN 60730 při montáži podle návodu.

Kde najde využití

• kancelářské budovy, hotely a veřejné stavby s KNX
• soustředění mnoha tlačítek a vypínačů na síťovém napětí do jednoho rozvaděče
• hlášení poruch a provozních stavů technických zařízení
• okenní a dveřní kontakty, koncové spínače
• počítání sepnutí kontaktů funkcí čítače

Důležité před nákupem

• montáž smí provést jen elektrikář s odpovídající kvalifikací, před montáží a demontáží odpojte síťové napětí
• přístroj potřebuje kromě sběrnice KNX také síťové napájení 110 až 240 V AC
• vstupy snímají napětí, bezpotenciálový kontakt proto napájejte z pomocného napětí přístroje nebo z jiného zdroje
• SELV smíte na vstupy připojit jen tehdy, když je SELV připojeno na všech dvanácti vstupech přístroje, SELV a síťové napětí proto na jednom přístroji nekombinujte
• pomocné napětí 12 V DC je SELV, jakmile na něj zapojíte kontakty, musí být SELV na všech vstupech a síťové napětí na přístroj nepřivedete
• pomocné napětí je zatížitelné nejvýše 18 mA, počet kontaktů napájených z přístroje naplánujte s ohledem na tento limit
• při kombinaci různých napětí dodržte pravidla pro SELV
• přístroj je určen jen do uzavřených a suchých prostor
• k uvedení do provozu potřebujete ETS a aplikační program
• ruční režim tlačítkem man. se musí nejprve povolit v ETS

Časté dotazy

Mohu jedním ze vstupů ovládat žaluzie?
Ano, vstupu přiřadíte funkci žaluzie a roleta. Připojené tlačítko pak posílá povely pro pohyb a zastavení žaluziovému aktoru KNX.

Jaké kontakty připojím na pomocné napětí?
Bezpotenciálové, typicky tlačítka, vypínače nebo okenní kontakty, kterým napájení dodá přímo přístroj. Jde o obvod SELV, takže u kontaktů i jejich vedení dodržte pravidla pro SELV.

Mohu vstup při údržbě vyřadit?
Ano, každý vstup lze samostatně zablokovat, takže po dobu údržby nevysílá telegramy.

Ovlivní práce servisu skutečné kontakty?
V ručním režimu přístroj změny na vstupech ignoruje, servis proto zkouší funkce tlačítky bez zásahu kontaktů.

Mohu vstupem počítat impulzy?
Ano, vstup nastavený jako čítač sčítá sepnutí připojeného kontaktu a výsledek posílá na sběrnici.

Kde stáhnu databázi pro ETS?
Databáze ETS je na www.theben.de. Podrobný popis funkcí a parametrů obsahuje KNX příručka k přístroji.

BM 12 T KNX nebo BM 6 T KNX?

BM 12 T KNX zvolte, pokud potřebujete 12 vstupů a 4 přídavné kanály v jednom přístroji. BM 6 T KNX zvolte, pokud vám stačí 6 vstupů a v rozvaděči máte jen 4 TE.
