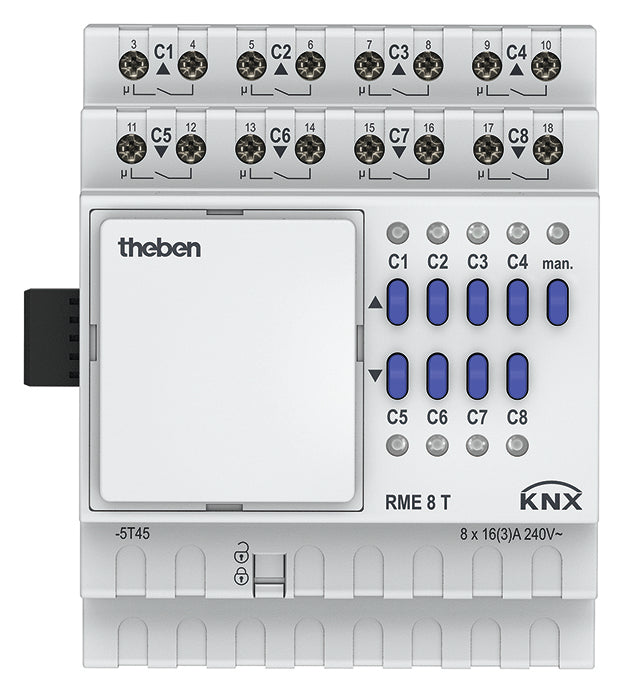

THEBEN 4930205 RME 8 T KNX Spínací a žaluziový aktor 8- nebo 4násobný na DIN lištu, rozšiřovací přístroj

Máte v rozvaděči základní modul řady MIX2 a docházejí vám výstupy pro světla nebo žaluzie? RME 8 T KNX je rozšiřovací modul s osmi reléovými výstupy, který k základnímu modulu přidá dalších osm spínacích kanálů, nebo až čtyři žaluziové. Každou dvojici sousedních kanálů nastavíte v ETS buď jako dva spínací kanály, nebo jako jeden žaluziový, takže na jednom modulu můžete kombinovat osvětlení i stínění.

Je to pro mě?

Ano, pokud:

• už máte základní modul MIX2, například RMG 8 T KNX, a potřebujete další výstupy
• k základnímu modulu je zatím připojený nejvýše jeden další rozšiřovací modul
• chcete spínat světla a zároveň ovládat žaluzie, rolety nebo markýzy
• spínáte LED svítidla, zářivky nebo klasické a halogenové žárovky
• potřebujete bezpotenciálové kontakty, které mohou spínat různé fáze
• chcete ruční ovládání každého kanálu přímo na přístroji

Ne, zvolte jiný model, pokud:

• začínáte novou instalaci a základní modul ještě nemáte, pak zvolte základní modul RMG 8 T KNX se stejnou kombinovanou funkcí
• budete jen spínat a žaluzie neplánujete, pak zvolte rozšiřovací modul RME 8 S KNX
• potřebujete měřit proud v každém kanálu nebo spínat zátěže s velkou kapacitou, pak zvolte rozšiřovací modul RME 4 I KNX
• nepotřebujete rozšiřovací systém MIX2, pak zvolte aktor RM 8 T KNX se stejným počtem a funkcí kanálů

Hlavní vlastnosti

• rozšiřovací modul řady MIX2
• 8 reléových kanálů, volitelně jako spínací nebo po dvou jako žaluziové
• bezpotenciálové spínací kontakty 16 A při cos φ 1
• LED do 600 W na kanál, zapínací proud do 800 A po dobu 200 µs
• KNX Data Secure ve spojení se základním modulem s Data Secure
• LED stavu a ruční ovládání u každého kanálu
• šířka 4 moduly, krytí IP 20

Co produkt umí

Spínací kanály nabízejí zapnutí a vypnutí, zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení s varováním před zhasnutím. U každého kanálu zvolíte, zda se relé chová jako spínací, nebo rozpínací kontakt. K dispozici jsou logické funkce blokování, uvolnění, A a NEBO a kanály se mohou účastnit centrálních povelů trvale zapnuto, trvale vypnuto a centrální spínání i ukládání a vyvolávání scén.

Žaluziová funkce spojí dva sousední výstupy a ovládá pohony žaluzií, rolet, markýz a dalšího stínění nebo ochrany soukromí, stejně jako střešní okna a větrací klapky. Funkci volíte po dvojicích, takže na jednom rozšiřovacím modulu mohou být třeba tři žaluzie a dva spínané okruhy.

Ovládání a komunikace

Rozšiřovací modul pracuje se základním modulem řady MIX2 a nastavuje se v ETS verze 5.7.3 nebo novější. Databázi pro ETS najdete na www.theben.de.

Každý kanál má LED stavu sepnutí a tlačítko pro ruční ovládání, které funguje i bez napětí sběrnice. Ruční spínání výstupů je potřeba povolit v ETS. Roletu krátkým stiskem rozjedete a dalším zastavíte, u žaluzie krátký stisk natočí lamely a dlouhý spustí jízdu.

Instalace a použití

RME 8 T se montuje na DIN lištu TH 35 v rozvaděči vedle základního modulu, a to jen v uzavřených suchých prostorách. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kanály mohou spínat různé fáze. Okolní teplota smí být minus 5 až plus 45 °C.

Kde najde využití

• rozšíření stávající instalace MIX2 o další světelné okruhy a žaluzie
• kancelářské budovy, kde jedna sestava modulů obsluhuje více místností
• veřejné budovy a hotely s centrálními povely a scénami
• ovládání střešních oken a větracích klapek

Důležité před nákupem

• Jde o rozšiřovací modul. Potřebujete k němu základní modul řady MIX2 a na jeden základní modul připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2.
• Kontakty zvládnou 16 A při odporové zátěži, při induktivní zátěži s cos φ 0,6 jen 3 A. Tuto nižší hodnotu berte v úvahu u motorů pohonů.
• LED zdroje do 2 W smí mít na kanál nejvýše 55 W, silnější LED zdroje 600 W. Zapínací proud nesmí překročit 800 A po dobu 200 µs.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 1300 W a 140 µF, nekompenzované do 2000 VA, s elektronickým předřadníkem do 1200 W, kompaktní zářivky do 300 W, žárovky a halogenové žárovky do 2000 W.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají všechny kanály modulu.
• Žaluzie vždy obsadí dva sousední výstupy, čtyři žaluzie tedy zaberou celý modul.
• Minimální zátěž kontaktu je 12 V a 100 mA.
• Krytí je IP 20, modul patří jen do suchého rozvaděče.

Časté dotazy

Funguje RME 8 T samostatně?
Ne. Je to rozšiřovací modul řady MIX2 a bez základního modulu nepracuje. Pro instalaci bez základního modulu zvolte RMG 8 T KNX nebo RM 8 T KNX.

Ke kterým základním modulům ho připojím?
K základním modulům řady MIX2, například RMG 8 T KNX, RMG 8 S KNX, RMG 4 U KNX nebo RMG 4 I KNX.

Mohu na jednom modulu kombinovat světla a žaluzie?
Ano, funkci spínání nebo žaluzie volíte pro každou dvojici sousedních kanálů zvlášť.

Ovládnu výstupy i při výpadku sběrnice?
Ano, tlačítky na přístroji, pokud je ruční ovládání povolené v ETS.

Mohu spínat různé fáze?
Ano, kontakty jsou bezpotenciálové a spínání různých fází je možné.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější.

RME 8 T KNX nebo RME 8 S KNX?

RME 8 T KNX zvolte, pokud chcete na rozšiřovacím modulu ovládat i žaluzie. RME 8 S KNX zvolte, pokud budete jen spínat.
