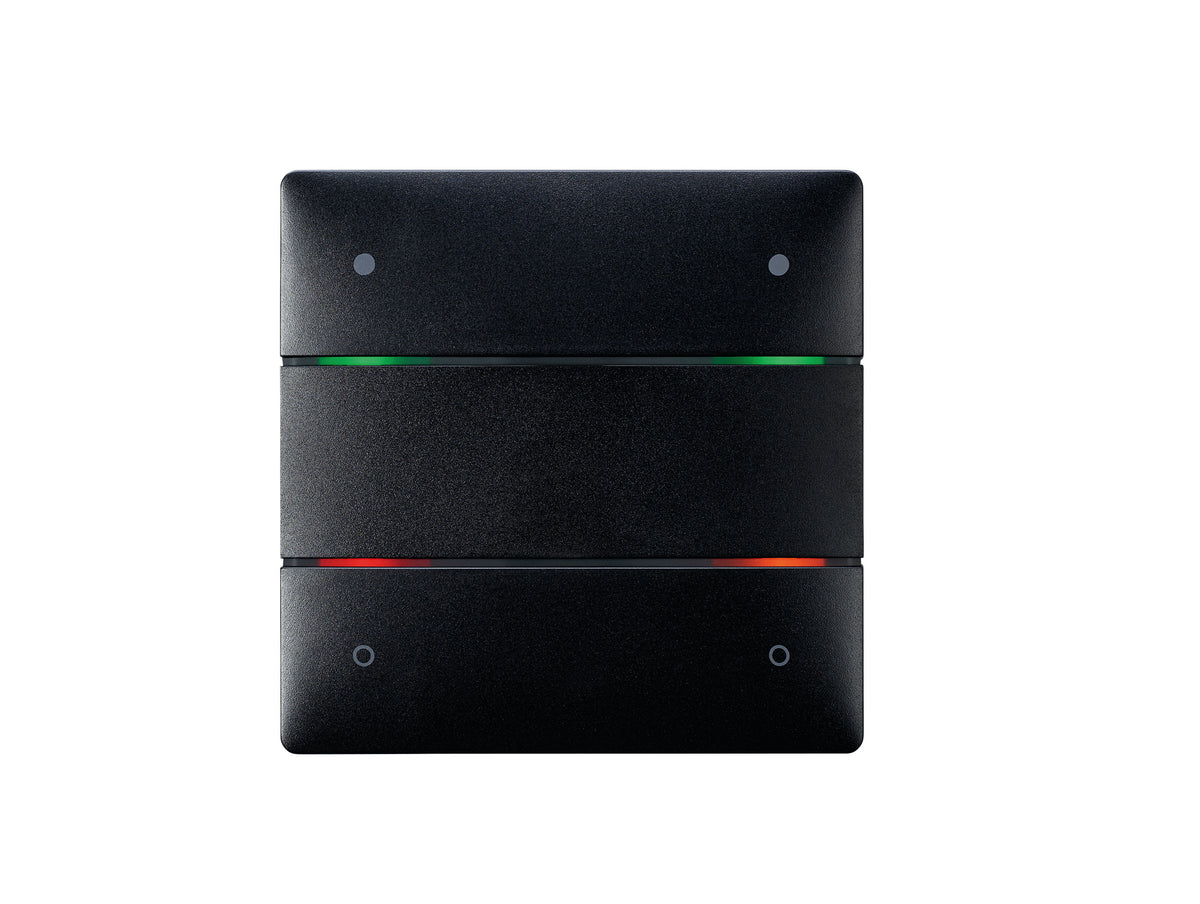

THEBEN 4969244 iON 104 KNX BK Tlačítkový senzor 4násobný se stavovými LED a teplotním čidlem, černá

iON 104 KNX BK je černé provedení čtyřnásobného tlačítkového ovladače z řady iON. Na jednom přístroji pod omítku dostanete čtyři tlačítka, ke každému vícebarevnou stavovou LED a navíc vestavěné čidlo teploty místnosti. Energii bere ze sběrnice KNX, na místo montáže tedy stačí přivést sběrnicový kabel. Vyplatí se všude, kde chcete na jedno místo soustředit čtyři funkce a zároveň hned vidět, co právě běží.

Je to pro mě?

Ano, pokud:

• do interiéru hledáte ovládací prvek KNX v černé barvě
• z jednoho místa chcete řídit čtyři různé věci, třeba stropní světlo, dvě žaluzie a scénu
• jedno tlačítko má posílat jiný povel podle toho, zda stisknete krátce, dlouze nebo dvakrát
• LED má barvou hlásit stav, například právě zvolený provozní režim vytápění
• teplotu místnosti chcete mít ve vizualizaci nebo s ní regulovat topení přes aktory
• instalace stojí na sběrnici KNX a požadujete zabezpečení KNX Data Secure

Ne, zvolte jiný model, pokud:

• v černé vám postačí dvě tlačítka, sáhněte po iON 102 KNX BK
• místo tlačítek chcete displej s regulátorem teploty a ovládání z aplikace, vyberte iON 108 KNX BK
• kromě teploty potřebujete hlídat vlhkost a kvalitu vzduchu nebo mít až 8 tlačítek, vyberte iONprime PB KNX
• do místa nevede sběrnice, jen síťové napětí 230 V, pak připadá v úvahu rádiový PB 4 RF KNX, ten ovšem nemá stavové LED tlačítek a v krabici musí mít fázi i nulový vodič
• stávající klasická tlačítka jiné řady chcete zachovat a jen je napojit na sběrnici, vyberte rozhraní TA 4.1 KNX
• bude se lépe hodit bílá nebo stříbrná, vyberte iON 104 KNX nebo iON 104 KNX SR

Hlavní vlastnosti

• černá barva, řada iON
• čtveřice tlačítek, každé s vlastní vícebarevnou LED
• na jedno tlačítko až tři různé telegramy
• rozlišuje krátký stisk, dlouhý stisk a dvojklik
• vestavěné čidlo teploty
• zabezpečená komunikace KNX Data Secure
• proud ze sběrnice nejvýše 12,5 mA
• do krabice pod omítku, IP 20
• v balení průhledný kryt na popisky

Co produkt umí

Každému tlačítku přidělíte v ETS jednu ze čtyř rolí: obecné tlačítko, stmívač, ovladač žaluzií nebo sekvence. Obecné tlačítko je nejuniverzálnější. Pošle spínání, prioritu, procento, hodnotu 0 až 255 nebo číslo s plovoucí čárkou, přepne provozní režim vytápění a klimatizace, vyvolá či uloží jednu ze scén 1 až 64 a zvládne i barevné světlo, ať teplotou chromatičnosti 1000 až 10000 K, nebo barvou RGB, RGBW či XY vybranou z palety.

Stmívač obslouží jediné tlačítko, které krátkým stiskem spíná a dlouhým reguluje jas, případně dvojice tlačítek zapojená jako kolébka. U žaluzií znamená krátký stisk krok nebo zastavení, dlouhý stisk pojezd. Dvojklikem jde u obou funkcí odeslat ještě jeden telegram, například polohu žaluzie spolu s úhlem lamel. Sekvence má čtyři kroky, v každém až čtyři telegramy, a na další krok přejde po stisku, nebo po uplynutí nastaveného času 1 až 120 sekund či minut. Kroky se mohou opakovat dokola, nebo jít tam a zpět.

Pro každou LED vyberete jednu z devíti barev a chování: trvalé svícení, blikání nebo pulzování. Může ukazovat stav, potvrzovat stisk, nebo ji ovládá vlastní objekt podle prahové hodnoty, a pak zobrazí třeba stav jiného přístroje. Jakmile ovladač přijme alarmový telegram, rozbliká nebo rozpulzuje všechny LED v barvě, kterou určíte. Jas lze ztlumit natrvalo, pouze za tmy, nebo podle povelu ze sběrnice.

Ovládání a komunikace

Do ETS nahrajete aplikační program iON 102, iON 104 z databáze, kterou Theben nabízí ke stažení. Program obsluhuje až 58 komunikačních objektů, 255 skupinových adres a 255 přiřazení. Sběrnicový vazební člen je vestavěný, kabel se připojí sběrnicovou svorkou KNX.

Objektem zablokujete tlačítka i LED, polaritu blokovacího telegramu si zvolíte a vybrané telegramy mohou blokaci obejít. Teplota jde na sběrnici při změně o 0,5 až 2,5 K, v cyklu 1 až 60 minut, nebo kombinací obou způsobů. Čidlo podle příručky měří v rozsahu 0 až +65 °C s přesností plus minus 3 %.

Instalace a použití

Přístroj patří do krabice pod omítku a kromě sběrnicového kabelu KNX nic dalšího nepotřebuje. Montáž smí provádět jen elektrikář. Výrobce doporučuje osadit ovladač do výšky 1,10 až 1,20 m. Popisky tlačítek zasunete do popisového pole a zakryjete průhledným krytem z balení.

Při uvádění do provozu zvolíte v ETS typ iON 104 KNX jako čtyřkanálové zařízení a teprve pak parametrizujete tlačítka. Zabezpečený režim vyžaduje klíč FDSK, který je na štítku přístroje.

Kde najde využití

• byty a rodinné domy, kde chcete černý ovládací prvek
• kanceláře a zasedačky
• komerční a veřejné stavby
• čtyři světelné okruhy přes spínací aktor, například RMG 4 U KNX
• čtyři žaluzie nebo jejich skupiny s aktorem JMG 4 T KNX
• dvě skupiny světel, každá stmívaná dvojicí tlačítek přes DMG 2 T KNX

Důležité před nákupem

• Bez aktorů KNX se nic nesepne. Ovladač jen vysílá telegramy a zátěž obsluhuje spínací, stmívací nebo žaluziový aktor.
• Jediným zdrojem napájení je sběrnice KNX, sběrnicový kabel proto musí vést až do krabice.
• Pro montáž na povrch je v příslušenství uveden černý Surface Box iON BK 9080025, objednává se samostatně.
• Klíč FDSK si bezpečně uložte a ze štítku ho raději odstraňte. Při ztrátě ho nikdo neobnoví a ovladač pak uvedete do provozu pouze bez zabezpečení.
• Barvu ve formátu RGB, RGBW nebo XY a teplotu chromatičnosti zpracuje jen aktor či brána, která tento formát podporuje. Vybírejte tedy podle cílového zařízení.
• Když jedno tlačítko scénu vyvolává i ukládá, dvojklik u něj není k dispozici. Scénu pak vyvoláte krátkým stiskem a uložíte dlouhým.
• LED v režimu stavu odpovídá na první objekt tlačítka. U žaluzií a barev tento režim chybí, stav jiného zařízení proto zobrazíte přes samostatný objekt LED.
• Zrušení blokace neodešle žádný telegram a zablokované tlačítko vynechává i cyklické vysílání.
• Přístroj má krytí IP 20 a snese okolní teplotu -5 až +45 °C, patří tedy do suchých vnitřních prostor.

Časté dotazy

Jakou montážní desku potřebuji pro dva černé ovladače na dvojité krabici?
Dva ovladače iON lze s příslušenstvím osadit na standardní dvojitou krabici. Datasheet černého provedení k tomu uvádí montážní desku 2násobnou iON BK 9070855.

Jak dlouho musím držet tlačítko, aby šlo o dlouhý stisk?
Hranici nastavíte v ETS v krocích 300 ms až 1 s. Ve stejném rozpětí se volí i doba, během níž musí přijít druhý klik, aby ho ovladač vyhodnotil jako dvojklik.

Čidlo ukazuje o stupeň víc, než je v místnosti. Jde to opravit?
Ano, naměřenou hodnotu posunete korekcí po 0,1 K, a to v rozsahu -6,4 až +6,3 K.

Pomůže ovladač odhalit krádež nebo odmontování?
Ovladač umí každé 2 až 60 minut posílat provozní hlášení, příručka ho popisuje jako ochranu proti krádeži. Když hlášení přestane chodit, logika nebo vizualizace pozná, že přístroj chybí nebo nepracuje.

Dá se nastavit rychlost blikání a pulzování LED?
Ano. Doba rozsvícení i zhasnutí při blikání se volí v rozsahu 100 až 2000 ms, výchozí je 500 ms. Interval pulzování je 1000 až 5000 ms, výchozí 2000 ms.

Ovládá se iON 104 KNX BK přes aplikaci?
Ne. Aplikaci IONplay přes Bluetooth podporuje v řadě iON pouze iON 108 KNX. Tento přístroj ovládáte tlačítky a nastavujete v ETS.

Černý, bílý nebo stříbrný iON 104 KNX?

Funkce, aplikační program i technické údaje mají všechny tři varianty shodné. Rozhoduje barva a k ní odpovídající příslušenství.
