THEBEN 4969248 iON 108 KNX BK Pokojový ovladač s displejem a regulátorem teploty, černá

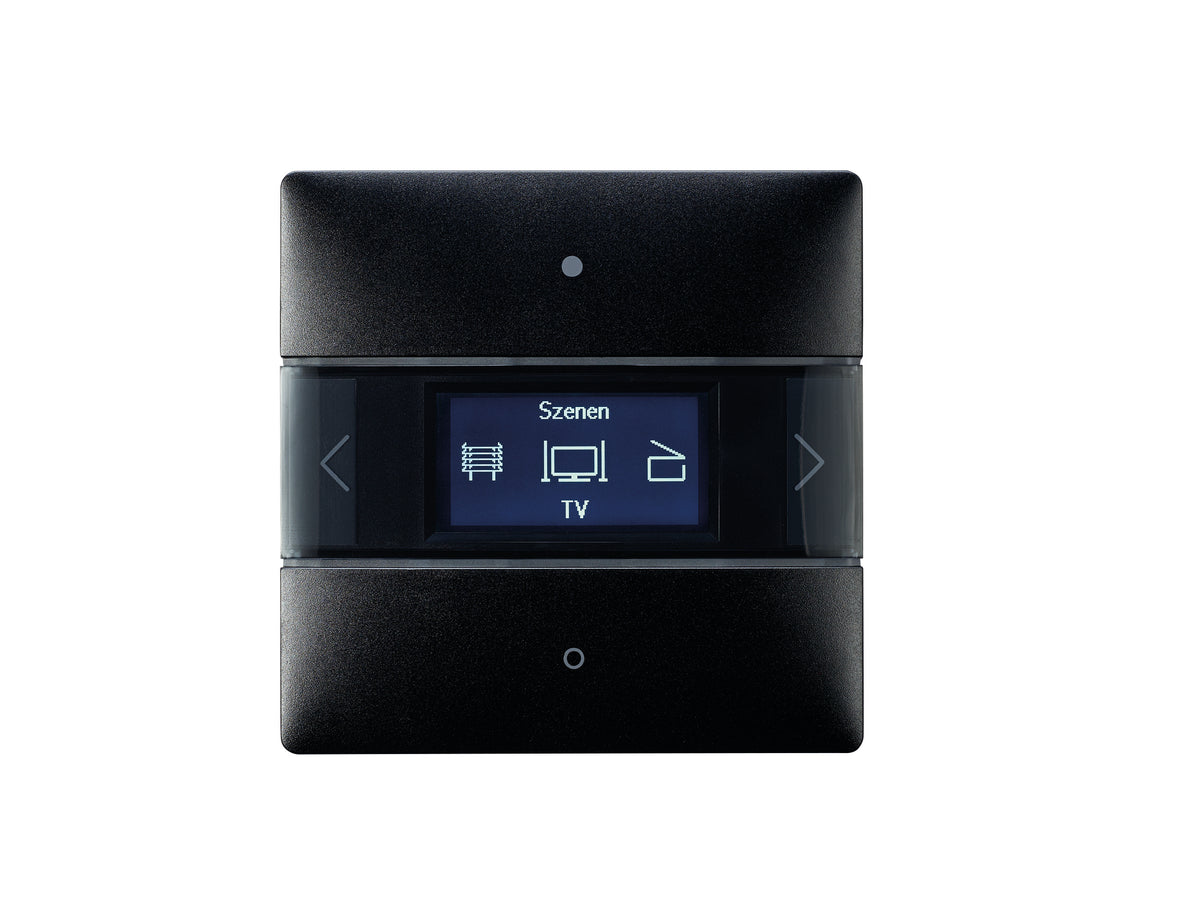

iON 108 KNX BK spojuje v jednom černém přístroji na stěnu displejový ovladač KNX a pokojový regulátor teploty. Na LC displeji se ukazuje symbol, název a aktuální stav vybrané funkce, takže uživatel nemusí odhadovat, co které tlačítko dělá. Přístroj obslouží až 20 funkcí pro světlo, žaluzie, scény, barvy či hodnoty a kromě čtyř tlačítek na stěně ho lze řídit i telefonem v aplikaci iONplay přes Bluetooth.

Je to pro mě?

Ano, pokud:

• hledáte černý pokojový ovladač, který místo popisek používá displej
• místnost má mít jedno ovládací místo pro osvětlení, stínění, scény a barevné světlo
• regulaci vytápění nebo chlazení chcete mít v témže přístroji jako ovládání ostatních funkcí
• na stěně má být vidět i údaj z jiného zařízení KNX, třeba obsah CO2 nebo venkovní teplota
• host nebo uživatel bude místnost obsluhovat z mobilu, typicky v hotelu nebo v zasedačce
• u fancoilu chcete volit stupeň ventilátoru

Ne, zvolte jiný model, pokud:

• displej nepotřebujete a vystačíte s dvěma nebo čtyřmi tlačítky se stavovými LED v černé barvě, pak zvolte iON 102 KNX BK nebo iON 104 KNX BK
• uživatel má teplotu točit kolečkem přímo na regulátoru, ke kterému připojíte i klasická tlačítka nebo okenní kontakt, pak zvolte RAMSES 718 P KNX
• regulátor nemá mít žádné ovládací prvky, aby na něm nikdo nic nepřestavil, a klasická tlačítka připojíte na jeho čtyři binární vstupy, pak zvolte RAMSES 718 S KNX
• hlavním úkolem je hlídat CO2 a vlhkost s barevnou signalizací kvality vzduchu, pak zvolte AMUN 716 S KNX
• požadujete až osm tlačítek spolu s čidlem vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• do interiéru se lépe hodí bílá nebo stříbrná, pak zvolte iON 108 KNX nebo iON 108 KNX SR

Hlavní vlastnosti

• černé provedení s krytím IP 20
• LC displej, jehož jas se sám řídí podle okolního světla
• 20 funkcí s volným nastavením a knihovna 40 symbolů
• pokojový regulátor pro topení i chlazení včetně provozních režimů a stupňů ventilátoru
• vestavěné čidlo teploty
• aplikace iONplay přes Bluetooth
• zabezpečení KNX Data Secure
• bez pomocného napájení, ze sběrnice odebírá nejvýše 12,5 mA
• montážní deska pro standardní přístrojovou krabici je součástí balení

Co produkt umí

Regulátor teploty nastavíte buď jen na topení, nebo na topení i chlazení. Akční veličinu posílá plynule v rozsahu 0 až 100 % nebo dvoubodově, a to v jednom či dvou stupních. Pro radiátory a podlahové topení jsou připravené přednastavené parametry, místo nich lze zadat vlastní. Měřenou teplotu bere z vestavěného čidla, po sběrnici z jiného přístroje nebo jako průměr obou. Kromě režimů komfort, standby, noční útlum a ochrana proti mrazu či přehřátí využije čidlo přítomnosti a stav okna. Otevřené okno ho přepne do ochrany proti mrazu, při chlazení do ochrany proti přehřátí. Při chlazení lze žádanou hodnotu posouvat podle venkovní teploty a alarm rosného bodu chlazení zastaví. Ventilátor fancoilu řídí v jednom až pěti stupních.

Dvojice tlačítek nahoře a dole obsluhuje každou z 20 funkcí. Vedle spínání, stmívání a žaluzií může funkce posílat prioritu, hodnoty, čísla s plovoucí čárkou nebo provozní režim vytápění a klimatizace, měnit teplotu chromatičnosti a barvu v modelech RGB, RGBW a XY, anebo jen zobrazovat údaj ze sběrnice. Scény 1 až 64 se podle nastavení pouze vyvolávají, nebo se krátkým stiskem vyvolají a dlouhým uloží. Sekvence má čtyři kroky, přepínané tlačítkem nebo časově, a může běžet stále dokola.

Hodnoty se mění třemi způsoby, pevnou hodnotou na každé tlačítko, listováním v seznamu nebo posouváním mezi minimem a maximem. Zpoždění odeslání zabrání tomu, aby při listování odcházela každá mezihodnota. U stmívání vyvolá dvojklik předvolený jas, u žaluzií předvolenou výšku a úhel lamel. Jas displeje se dá trvale snížit nebo ztlumit povelem ze sběrnice a bez obsluhy se displej po nastavené době vypne. Alarmový telegram ohlásí blikáním nebo pulzováním displeje. Objekty ze sběrnice umí zablokovat tlačítka i zobrazení a přístroj může cyklicky hlásit, že je v provozu.

Ovládání a komunikace

Spojení se sběrnicí zajišťuje vestavěný sběrnicový vazební člen, stačí tedy připojit svorku KNX a další zdroj se nepřipojuje. V ETS použijete aplikační program iON 108 s maximálně 129 komunikačními objekty a po 255 skupinových adresách a přiřazeních, výrobce doporučuje ETS 5.7.5 nebo vyšší.

Pro telefon si stáhnete aplikaci iONplay z App Store nebo Google Play, vyberete přístroj ze seznamu a opíšete PIN z jeho displeje. Aplikace má oddělené části pro ovládání, vytápění a scény a pojme až 30 ovladačů, každý s nejvýše 20 funkcemi. Jak dlouho spárování platí, určíte v ETS. Po uplynutí této doby se telefon znovu nepřipojí sám, aby host při další návštěvě nemohl ovládat pokoj, ve kterém bydlel dříve.

Instalace a použití

Přístroj se upevní přiloženou montážní deskou na standardní přístrojovou krabici, doporučená výška je 1,50 až 1,60 m. Pro dvojici přístrojů iON vedle sebe slouží 2násobná montážní deska iON BK 9070855, pro montáž na omítku krabice Surface Box iON BK 9080025. Obojí je příslušenství a objednává se zvlášť. Montáž smí provádět jen elektrikář.

Při uvedení do provozu přiřadíte v ETS každé funkci symbol, nadpis a texty stavů. K zabezpečené komunikaci potřebujete klíč FDSK ze štítku přístroje. Firmware se aktualizuje aplikací Theben Update Tool pro ETS.

Kde najde využití

• byty a domy, kde má být světlo, stínění i teplota pohromadě u dveří místnosti
• hotely, kde host ovládá pokoj mobilem a spárování po čase samo zanikne
• kanceláře a zasedací místnosti
• komerční objekty
• topení s aktorem, například HM 6 T KNX, kterému regulátor posílá plynulou akční veličinu
• chlazení fancoily s volbou stupně ventilátoru

Důležité před nákupem

• Výstupy pro zátěž ovladač nemá. Světla, žaluzie i ventily ovládají až aktory KNX, kterým posílá povely a akční veličinu.
• Jiné napájení než ze sběrnice přístroj nemá, k místu montáže proto musí vést kabel KNX.
• Klíč FDSK si bezpečně uložte a ze štítku ho kvůli bezpečnosti odstraňte. Náhradní klíč nezískáte a bez něj přístroj zprovozníte pouze nezabezpečeně.
• Vypnutí Bluetooth a vedlejší ovladač regulátoru fungují až s firmwarem V1.1.0 a aplikačním programem V2.0. Prohození řádků displeje a omezení teploty podlahy chtějí firmware V1.2.3 a aplikační program V2.2.
• Pro omezení teploty podlahy nemá ovladač vlastní čidlo, teplotu podlahy musí posílat jiný přístroj po sběrnici.
• Má-li regulátor jen jeden zdroj skutečné teploty a ten vypadne, přejde do nouzového programu s pevnou akční veličinou. Při průměru dvou čidel reguluje dál podle toho, které funguje.
• Jakmile vyprší doba spárování, telefon je nutné spárovat znovu.
• Přístroj je určen do suchých vnitřních prostor, krytí je IP 20 a okolní teplota -5 až +45 °C.

Časté dotazy

Proč dlouhý stisk vlevo někdy neotevře regulátor?
Regulátor se dlouhým stiskem levého tlačítka zobrazí jen tehdy, když je v ETS aktivovaný a oblíbenou funkcí A je některá z funkcí F1 až F20. Pokud je oblíbenou funkcí A sám regulátor, dlouhý stisk vlevo i vpravo přepíná mezi oblíbenými funkcemi.

Lze scénu uložit přímo na ovladači?
Ano, při nastavení vyvolat a uložit. Krátký stisk scénu vyvolá, dlouhý ji uloží, dvojklik pak k dispozici není.

Poslouží jako vedlejší ovladač k jinému regulátoru?
Ano. Žádanou hodnotu pro regulátor v jiné místnosti nastavíte na displeji, který pak ukazuje jeho skutečnou i potvrzenou žádanou teplotu.

Může se displej vypínat?
Ano, po 1, 2, 5 nebo 10 minutách. Znovu se rozsvítí stiskem tlačítka.

Dá se zabránit tomu, aby uživatel na stěně cokoliv měnil?
Ano, ovladač má objekt pro zablokování tlačítek a samostatný objekt pro zablokování displeje.

Pozná systém, že někdo ovladač sundal ze stěny?
Ano, funkční dohled přes objekt umí signalizovat demontáž.
