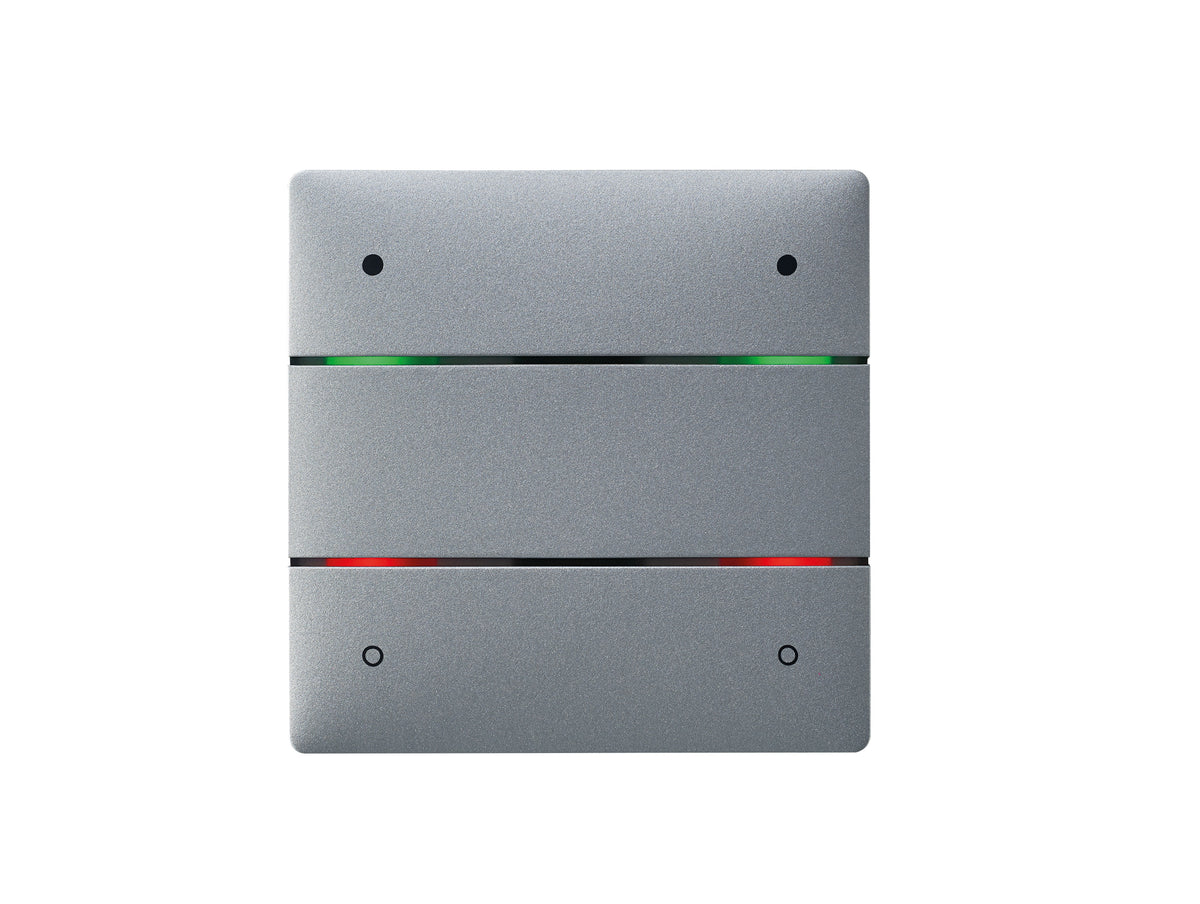

THEBEN 4969254 iON 104 KNX SR Tlačítkový senzor 4násobný se stavovými LED a teplotním čidlem, stříbrná

Stříbrný tlačítkový ovladač iON 104 KNX SR nahradí na stěně čtyři samostatné ovladače. Má čtyři tlačítka, nad každým barevnou stavovou LED, a v těle ukrývá čidlo, které měří teplotu místnosti. Montuje se pod omítku a napájí ho přímo sběrnice KNX, žádný síťový přívod tedy do krabice nevedete. Uživatel podle barvy LED pozná, co je zapnuté, a vy z jednoho místa obsloužíte světla, žaluzie, scény i vytápění.

Je to pro mě?

Ano, pokud:

• chcete čtyřnásobný ovladač KNX ve stříbrném provedení
• u vchodu do místnosti chcete mít světla, stínění i scény pohromadě
• každé tlačítko má umět víc povelů, rozlišených krátkým stiskem, dlouhým stiskem a dvojklikem
• potřebujete ovládat barevné nebo laditelné bílé světlo
• vizualizace nebo regulace topení má dostávat teplotu přímo z místa ovladače
• projekt vyžaduje zabezpečené uvedení do provozu přes KNX Data Secure

Ne, zvolte jiný model, pokud:

• ve stříbrné barvě vám stačí dvě tlačítka, správná volba je iON 102 KNX SR
• chcete displej, vestavěný regulátor teploty a přístup z aplikace přes Bluetooth, pak je tu iON 108 KNX SR
• kromě teploty sledujete vlhkost a kvalitu vzduchu nebo potřebujete až 8 tlačítek, poslouží iONprime PB KNX
• sběrnici na místo nedostanete a máte tam jen 230 V, zbývá rádiový PB 4 RF KNX, počítejte ale s tím, že nemá stavové LED tlačítek a v krabici potřebuje fázi i nulový vodič
• klasické spínače jiné řady chcete ponechat a připojit je ke sběrnici, poslouží rozhraní TA 4.1 KNX
• do interiéru se víc hodí bílá nebo černá, pak je tu iON 104 KNX či iON 104 KNX BK

Hlavní vlastnosti

• stříbrné provedení
• 4 tlačítka se 4 stavovými LED, barvu volíte pro každou zvlášť
• krátký stisk, dlouhý stisk i dvojklik mohou poslat jiný telegram
• tlačítko odešle až tři různé telegramy
• čidlo teploty uvnitř přístroje
• podpora KNX Data Secure
• odběr ze sběrnice KNX do 12,5 mA
• krytí IP 20 pro montáž pod omítku
• průhledný kryt popisového pole je součástí dodávky

Co produkt umí

Nejčastěji poslouží k ovládání světla. Stmívání zvládne jediné tlačítko, kde krátký stisk spíná a dlouhý mění jas, nebo pár tlačítek ve funkci kolébky. Barevné svítidlo dostane teplotu chromatičnosti 1000 až 10000 K, barvu RGB či RGBW vybranou v ETS z palety, nebo barvu XY, u které v ETS zadáte souřadnice x a y číselně a jas zvlášť. U stínění pohne krátký stisk žaluzií o krok nebo ji zastaví, dlouhý ji rozjede a dvojklik může poslat například výšku spolu s natočením lamel.

Tlačítko v obecném režimu umí víc druhů telegramů: spínání, prioritu, procentní hodnotu, číslo 0 až 255, číslo s plovoucí čárkou nebo provozní režim vytápění a klimatizace. Scény 1 až 64 vyvolává i ukládá. Pro postupné spouštění máte sekvenci o čtyřech krocích, každý se čtyřmi telegramy, posouvanou stiskem nebo časem 1 až 120 sekund či minut. Na konci může začít znovu od prvního kroku, nebo se vracet pozpátku.

Stavová LED volí z devíti barev a umí svítit, blikat i pulzovat. Zobrazí stav, ohlásí stisk, nebo ji přepíná samostatný objekt s prahovou hodnotou. Jas LED se sám přizpůsobuje okolnímu světlu a ztlumit ho jde také natrvalo nebo povelem ze sběrnice. Na alarmový telegram zareagují všechny LED najednou blikáním či pulzováním ve zvolené barvě.

Ovládání a komunikace

Přístroj komunikuje po kroucené dvojlince KNX přes vestavěný vazební člen a připojuje se sběrnicovou svorkou. V ETS pracujete s aplikačním programem iON 102, iON 104, který má nejvýše 58 komunikačních objektů a po 255 skupinových adresách a přiřazeních.

Teplotu přístroj hlásí při změně o 0,5 až 2,5 K, pravidelně každých 1 až 60 minut, nebo obojím způsobem. Příručka udává měřicí rozsah 0 až +65 °C s přesností plus minus 3 %. Tlačítka a LED se blokují dvěma samostatnými objekty a jednotlivé telegramy mohou blokaci ignorovat.

Instalace a použití

Montáž smí provádět jen elektrikář. Přístroj se osazuje do krabice pod omítku a připojuje se pouze kabelem sběrnice KNX. Pro pohodlné ovládání doporučuje výrobce výšku 1,10 až 1,20 m. Texty k tlačítkům vložíte do popisového pole a přikryjete je dodaným průhledným krytem.

Uvedení do provozu začíná v ETS volbou typu iON 104 KNX, což je čtyřkanálové zařízení, a pokračuje nastavením jednotlivých tlačítek. Kdo chce zabezpečený provoz, zadá klíč FDSK uvedený na štítku.

Kde najde využití

• obytné prostory, kde chcete stříbrný ovládací prvek
• kancelářské a jednací místnosti
• budovy občanské a komerční výstavby
• spínání čtyř okruhů světel s aktorem RMG 4 U KNX
• stínění se čtyřmi žaluziemi přes JMG 4 T KNX
• dvě stmívané skupiny, každá na dvou tlačítkách, přes DMG 2 T KNX

Důležité před nákupem

• Datasheet stříbrné verze uvádí v příslušenství černé díly: Surface Box iON BK 9080025 pro montáž na povrch a montážní desku 2násobnou iON BK 9070855. Stříbrné příslušenství podklady neuvádějí, barevné provedení si proto ověřte před objednávkou.
• Spínání, stmívání a pohyb žaluzií obstarají až aktory KNX. Samotný přístroj jen posílá telegramy.
• Do krabice musí vést sběrnicový kabel KNX, jiné napájení přístroj nemá.
• Klíč FDSK je při ztrátě nenahraditelný a přístroj pak půjde uvést do provozu jen nezabezpečeně. Uložte ho stranou a ze štítku ho odstraňte.
• Ověřte, že cílový aktor nebo brána přijímá zvolený barevný formát RGB, RGBW, XY nebo teplotu chromatičnosti.
• U tlačítka, které scénu vyvolává i ukládá, dvojklik nefunguje. Vyvolání je na krátký stisk, uložení na dlouhý.
• Stavové zobrazení LED vychází z prvního objektu tlačítka a u funkcí žaluzie a barvy chybí. Chcete-li ukázat stav jiného přístroje, řiďte LED samostatným objektem.
• Blokované tlačítko nevysílá ani cyklicky a po uvolnění blokace přístroj nepošle žádný telegram.
• Přístroj je do suchých vnitřních prostor, krytí má IP 20 a pracuje při okolní teplotě -5 až +45 °C.

Časté dotazy

Lze dát vedle sebe dva přístroje iON?
Ano, s příslušenstvím je osadíte na standardní dvojitou krabici. K tomu slouží montážní deska 2násobná, viz upozornění k barvě příslušenství výše.

Jak poznám, že přístroj někdo odmontoval?
Zapněte cyklické provozní hlášení s intervalem 2 až 60 minut. Když přestane přicházet, logika nebo vizualizace vyhodnotí, že přístroj chybí nebo nepracuje.

Měří čidlo o něco víc, co s tím?
V ETS nastavíte korekci po 0,1 K v rozsahu -6,4 až +6,3 K. Pokud ukazuje 21 °C při skutečných 20 °C, zadejte -1 K.

Rozliší přístroj dvojklik od dvou rychlých stisků?
Ano. Časové okno, do kterého musí začít druhý stisk, volíte 300 ms až 1 s. Stejně se nastavuje i hranice pro dlouhý stisk.

Lze blokaci řídit nulou místo jedničky?
Ano, polaritu blokovacích telegramů zvolíte. Blokovat jde hodnotou 1 nebo 0.

Mohu přístroj ovládat z mobilu?
Ne, aplikaci IONplay přes Bluetooth podporuje v řadě iON jen iON 108 KNX. iON 104 KNX SR obsluhujete tlačítky a parametrizujete v ETS.

iON 104 KNX SR nebo iON 108 KNX SR?

iON 104 KNX SR se hodí tam, kde chcete rychlý přístup k funkcím přímo tlačítkem. Pokud má ovladač zároveň regulovat teplotu v místnosti, sáhněte po iON 108 KNX SR.
