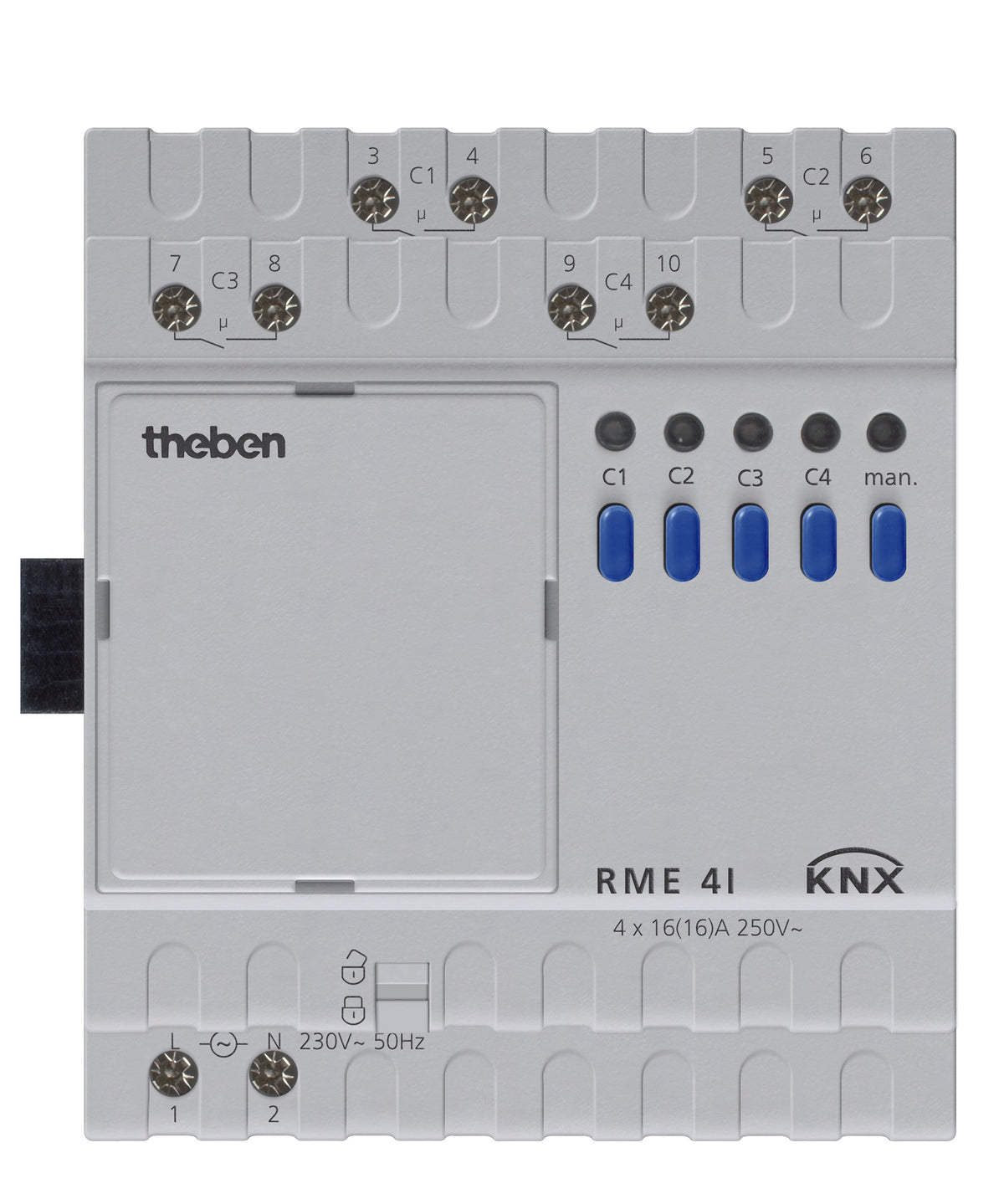

THEBEN 4930215 RME 4 I KNX Spínací aktor 4násobný na DIN lištu, kapacitní zátěž, rozšiřovací přístroj

Potřebujete k základnímu modulu řady MIX2 přidat další okruhy pro velké skupiny LED svítidel nebo zářivek? RME 4 I KNX je rozšiřovací modul se čtyřmi výkonnými reléovými kanály pro vyšší světelné zátěže a kapacitní zátěže. Každý kanál měří protékající proud.

Je to pro mě?

Ano, pokud:

• už máte základní modul MIX2, například RMG 4 I KNX, a potřebujete další výstupy
• k základnímu modulu je zatím připojený nejvýše jeden další rozšiřovací modul
• spínáte velké skupiny LED svítidel nebo kapacitní zátěže
• chcete znát proud v každém spínaném okruhu
• spínáte i induktivní zátěže s nízkým účiníkem
• chcete ruční ovládání každého kanálu přímo na přístroji

Ne, zvolte jiný model, pokud:

• základní modul ještě nemáte, pak zvolte základní modul RMG 4 I KNX se stejnými kanály
• potřebujete rozšířit instalaci i o žaluzie, pak zvolte rozšiřovací modul RME 8 T KNX
• potřebujete víc kanálů pro běžné zátěže, pak zvolte osminásobný rozšiřovací modul RME 8 S KNX
• spínáte proudy nad 16 A, pak zvolte samostatný výkonový aktor RM 4 H KNX řady FIX1 s kontakty 25 A, který není modulem řady MIX2

Hlavní vlastnosti

• rozšiřovací modul řady MIX2 se 4 reléovými kanály
• bezpotenciálové kontakty 16 A při cos φ 1 a 10 A při cos φ 0,6
• kapacitní zátěž do 200 µF, LED do 850 W na kanál
• integrované měření proudu v každém kanálu
• KNX Data Secure ve spojení se základním modulem s Data Secure
• LED stavu a ruční ovládání u každého kanálu
• šířka 4 moduly, krytí IP 20

Co produkt umí

Relé jsou určená pro vyšší světelné zátěže. Na kanál připojíte 2600 W klasických a halogenových žárovek, 1650 W zářivek s elektronickým předřadníkem nebo odporovou zátěž 3680 W a kontakty snesou zapínací proud až 1500 A po dobu 200 µs.

Proud se v každém kanálu měří od 150 mA, nad 1 A s přesností plus minus 8 % z naměřené hodnoty a pod 1 A s přesností plus minus 100 mA.

Kanály nabízejí zapnutí a vypnutí, zpožděné zapnutí a vypnutí, impulzní funkci a schodišťové osvětlení s varováním před zhasnutím. U každého kanálu zvolíte, zda se relé chová jako spínací, nebo rozpínací kontakt. K tomu jsou k dispozici logické funkce blokování, uvolnění, A a NEBO, centrální povely trvale zapnuto, trvale vypnuto a centrální spínání a ukládání a vyvolávání scén.

Ovládání a komunikace

Rozšiřovací modul pracuje se základním modulem řady MIX2 a nastavuje se v ETS verze 5.7.3 nebo novější. Databázi pro ETS najdete na www.theben.de.

U každého kanálu ukazuje LED stav kontaktu a tlačítkem kanálu kontakt ručně sepnete a dalším stiskem rozepnete. Ruční ovládání funguje i bez napětí sběrnice, musí být ale povolené v ETS.

Instalace a použití

RME 4 I se montuje na DIN lištu TH 35 do rozvaděče vedle základního modulu, jen v uzavřených suchých prostorách. Napájí se ze sítě 110 až 240 V AC, 50 až 60 Hz, a v pohotovostním režimu je jeho příkon prakticky nulový. Výstupy se připojují šroubovými svorkami pro plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Kanály mohou spínat různé fáze.

Kde najde využití

• rozšíření instalace MIX2 o další okruhy s velkými skupinami LED svítidel
• kancelářské a veřejné budovy a hotely s centrálně spínaným osvětlením
• okruhy, u kterých chcete sledovat odebíraný proud
• osvětlení se zářivkami s paralelní kompenzací

Důležité před nákupem

• Jde o rozšiřovací modul. Potřebujete k němu základní modul řady MIX2 a na jeden základní modul připojíte nejvýše dva rozšiřovací moduly MIX nebo MIX2.
• Zabezpečená komunikace KNX Data Secure je možná jen se základním modulem, který Data Secure podporuje.
• U LED svítidel rozhoduje kromě výkonu i zapínací proud. Při velkém počtu svítidel na kanálu ověřte, že souhrnná proudová špička nepřekročí zapínací proud, který kanál snese.
• LED zdroje do 2 W smí mít na kanál nejvýše 75 W, kompaktní zářivky 410 W.
• Paralelně kompenzované zářivky s klasickým předřadníkem do 2000 W a 200 µF na kanál.
• Měření proudu začíná na 150 mA, menší zátěže neodečtete.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají všechny kanály modulu. Kombinace SELV a síťového napětí na jednom modulu tedy není přípustná.
• Minimální zátěž kontaktu je 5 V DC a 100 mA. Krytí je IP 20 a okolní teplota minus 5 až plus 45 °C.

Časté dotazy

Funguje RME 4 I samostatně?
Ne. Je to rozšiřovací modul řady MIX2 a bez základního modulu nepracuje. Pro instalaci bez základního modulu zvolte RMG 4 I KNX.

Musí být základním modulem RMG 4 I?
Ne nutně. Rozšiřovací modul se připojuje k základnímu modulu řady MIX2, například RMG 4 I KNX, RMG 8 T KNX, RMG 8 S KNX nebo RMG 4 U KNX. Se základním modulem RMG 4 I mají všechny kanály stejné parametry.

Kolik kanálů získám se dvěma rozšiřovacími moduly?
Se základním modulem RMG 4 I KNX a dvěma moduly RME 4 I KNX celkem 12 kanálů s měřením proudu.

Ovládnu kanály i bez sběrnice?
Ano, tlačítky na přístroji i bez napětí sběrnice, pokud je ruční ovládání povolené v ETS.

Mohu spínat různé fáze?
Ano, kontakty jsou bezpotenciálové a spínání různých fází je možné.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější.

RME 4 I KNX nebo RME 4 U KNX?

RME 4 I KNX zvolte pro okruhy s velkými skupinami LED svítidel, kapacitní zátěže a měření proudu. RME 4 U KNX zvolte pro běžné spínání čtyř okruhů.
