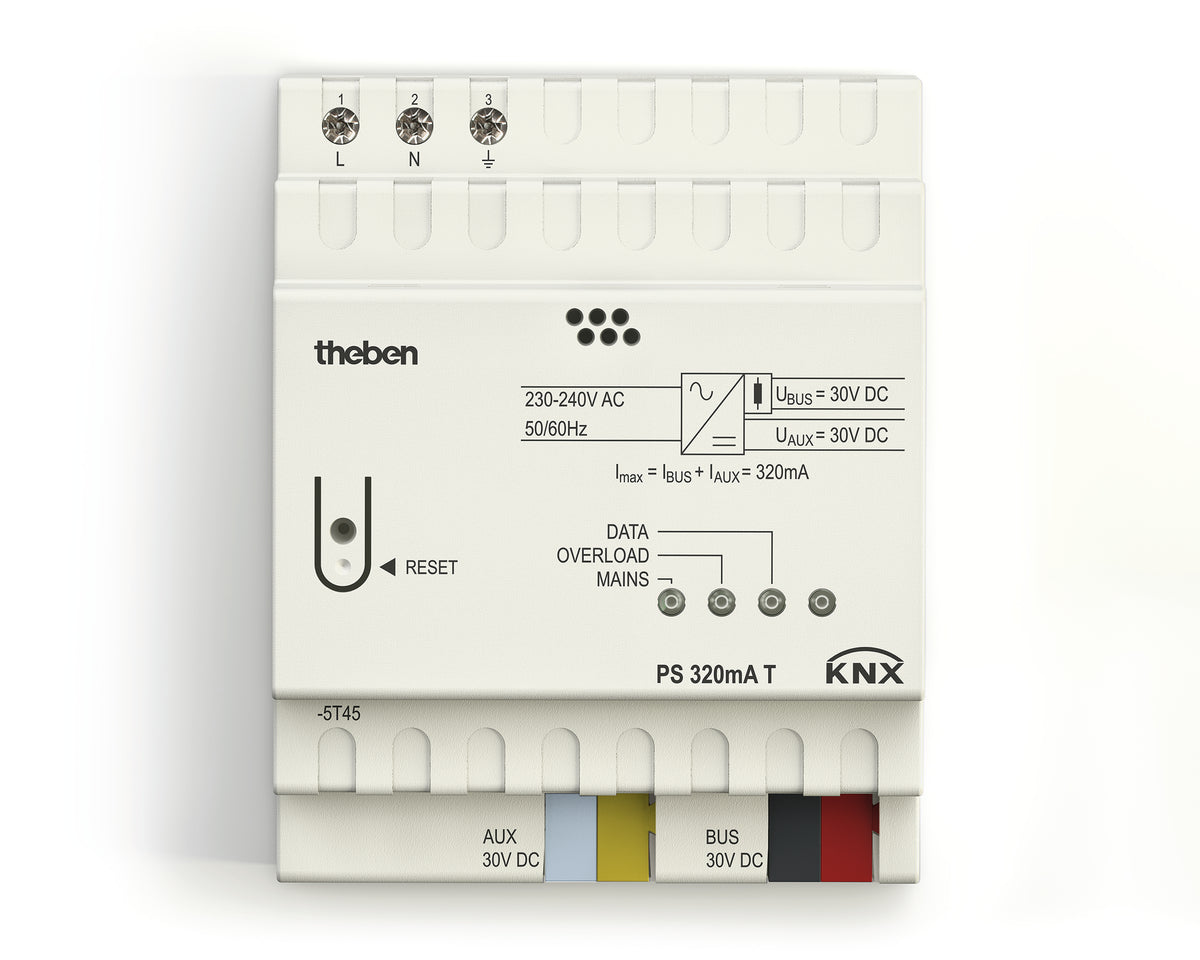

THEBEN 9070957 PS 320 mA T KNX Napájecí zdroj KNX 320 mA s tlumivkou

Napájíte běžnou linii KNX v rodinném domě nebo menší kanceláři a malý zdroj by vám nestačil? PS 320 mA T KNX je napájecí zdroj sběrnice KNX s integrovanou tlumivkou pro jednu linii. Montuje se na DIN lištu, zabere čtyři moduly a kromě napájení sběrnice nabízí i výstup pomocného napětí. Stav výstupu i provoz telegramů ukazuje barevná signalizace LED a sběrnici lze resetovat tlačítkem na čele.

Je to pro mě?

Ano, pokud:

• součet odběrů přístrojů na vaší linii je vyšší, než unese nejmenší zdroj
• chcete zdroj a tlumivku v jednom přístroji bez další montáže
• chcete přetížení nebo zkrat poznat podle barvy LED bez měření
• v rozvaděči napájíte i přístroj, který potřebuje pomocné stejnosměrné napětí
• potřebujete při oživování linie rychle restartovat všechny přístroje
• montujete do vnitřního rozvaděče nebo malé skříňky na lištu 35 mm

Ne, zvolte jiný model, pokud:

• na linii máte jen pár přístrojů s malým odběrem, pak stačí PS 160 mA T KNX
• odběr linie je vyšší, pak zvolte PS 640 mA T KNX
• na jedné linii plánujete velký počet přístrojů a chcete maximální rezervu, pak zvolte PS 1280 mA T KNX

Hlavní vlastnosti

• jmenovitý proud do linie KNX 320 mA
• tlumivka integrovaná v pouzdře
• doplňkový výstup pomocného napětí 30 V DC
• výstup chráněný proti přetížení a trvalému zkratu
• tříbarevná signalizace LED
• tlačítko reset sběrnice
• síťové napájení 230 až 240 V AC
• 4 moduly na DIN lištu

Co produkt umí

Zdroj ze síťového napětí vytváří bezpečné malé napětí SELV pro sběrnici KNX a hlídá ho. Tlumivka uvnitř odděluje linii od napájecí části, takže samostatnou tlumivku nepotřebujete. Při přetížení nebo zkratu na sběrnici se výstup ochrání sám a zkrat vydrží i trvale, proud je přitom omezený nejvýše na 0,8 A. Po odstranění příčiny stačí sledovat LED, zda se vrátí do zelené.

Výpadek sítě zdroj přemostí po dobu nejméně 130 ms. Při plném zatížení odebírá ze sítě 12 W, malá část se přitom mění na teplo v rozvaděči.

Ovládání a komunikace

Celou obsluhu tvoří signalizace LED a tlačítko reset. Zelená LED znamená normální provoz, červená přetížení nebo zkrat. Při každém telegramu na sběrnici LED krátce blikne modře, takže při oživování linie hned vidíte, že přístroje komunikují. Krátký stisk tlačítka reset zkratuje sběrnici nejméně na 20 sekund. Všechny přístroje na linii přijdou o napětí a poté se znovu spustí, což se hodí po změnách zapojení nebo při hledání chyby.

Instalace a použití

Instalaci provádí elektrikář při vypnutém síťovém napětí. Zdroj zacvakněte na lištu TH 35 podle EN 60715 v rozvaděči nebo malé instalační skříňce. Na svorky L a N přiveďte síť, linii KNX připojte sběrnicovou svorkou a pomocné napětí odeberte ze samostatných svorek. Zdroj patří jen do vnitřních prostor, krytí je IP 20 a třída ochrany II podle EN 60730-1.

Po zapnutí sítě má LED svítit zeleně. Pak můžete linii v ETS adresovat a programovat.

Kde najde využití

• rodinné domy s jednou linií KNX pro osvětlení, žaluzie a vytápění
• menší kanceláře a provozovny
• podružné rozvaděče, které napájejí vlastní linii
• náhrada staršího zdroje, kde je potřeba i pomocné napětí

Důležité před nákupem

• Velikost zdroje volte podle součtu odběrů ze sběrnice všech přístrojů na linii. Odběr uvádí každý přístroj KNX ve svých technických údajích.
• Nechte si rezervu na pozdější rozšíření. Dodatečná výměna zdroje znamená zásah do rozvaděče a odstávku linie.
• Jeden zdroj napájí jednu linii. Pro další linii počítejte s dalším zdrojem s tlumivkou.
• Pomocné napětí je na samostatném výstupu, nikoli na svorce linie KNX. Slouží k napájení přístrojů, které ho vyžadují.
• Reset vypne celou linii nejméně na 20 sekund, během té doby nic na sběrnici nefunguje.
• Zdroj se připojuje na síť, montáž patří výhradně elektrikáři. Přívod musí odpovídat 230 až 240 V AC při 50 až 60 Hz, se svorkami L a N.
• Patří do suchého vnitřního rozvaděče, krytí neumožňuje montáž do vlhka ani ven.
• Při plném zatížení počítejte v rozvaděči s teplem 2,3 W, zvlášť v malé uzavřené skříňce.
• Zdroj je dimenzovaný pro stupeň znečištění 2 a jmenovité impulzní napětí 4 kV.

Časté dotazy

Na co je dobrá modrá LED?
Ukazuje provoz na sběrnici. Blikne při každém telegramu KNX, takže bez dalšího nástroje poznáte, že linie komunikuje.

Jaká teplota smí být v rozvaděči?
Zdroj pracuje při okolní teplotě -5 až 45 °C. V plném rozvaděči s dalšími zdroji tepla je dobré to ověřit.

Co mám dělat, když LED svítí červeně?
Hledejte zkrat na vedení sběrnice nebo přetížení. Odpojte postupně části linie, dokud LED nezezelená.

Mohu z pomocného napětí napájet IP rozhraní?
Napěťově ano, pokud rozhraní napětí výstupu akceptuje. IPsecure Interface KNX přijímá 12 až 30 V DC a jeho příručka napájení z výstupu zdroje Theben bez tlumivky výslovně připouští. Odběr rozhraní se ale odečte od kapacity zdroje, takže na linii připojíte o to méně přístrojů KNX. Odběr rozhraní najdete v jeho technických údajích.

Vydrží zdroj krátké zakolísání sítě?
Ano, výpadek sítě kratší než 130 ms přemostí a linie běží dál.

Kolik spotřebuje, když linie skoro nic neodebírá?
V pohotovosti nejvýše 0,8 W.

PS 320 mA T KNX nebo PS 640 mA T KNX?

Menší z obou zdrojů zvolte pro běžnou linii v domě. Silnější zvolte, pokud součet odběrů přesáhne jmenovitý proud menšího nebo chcete větší rezervu.
