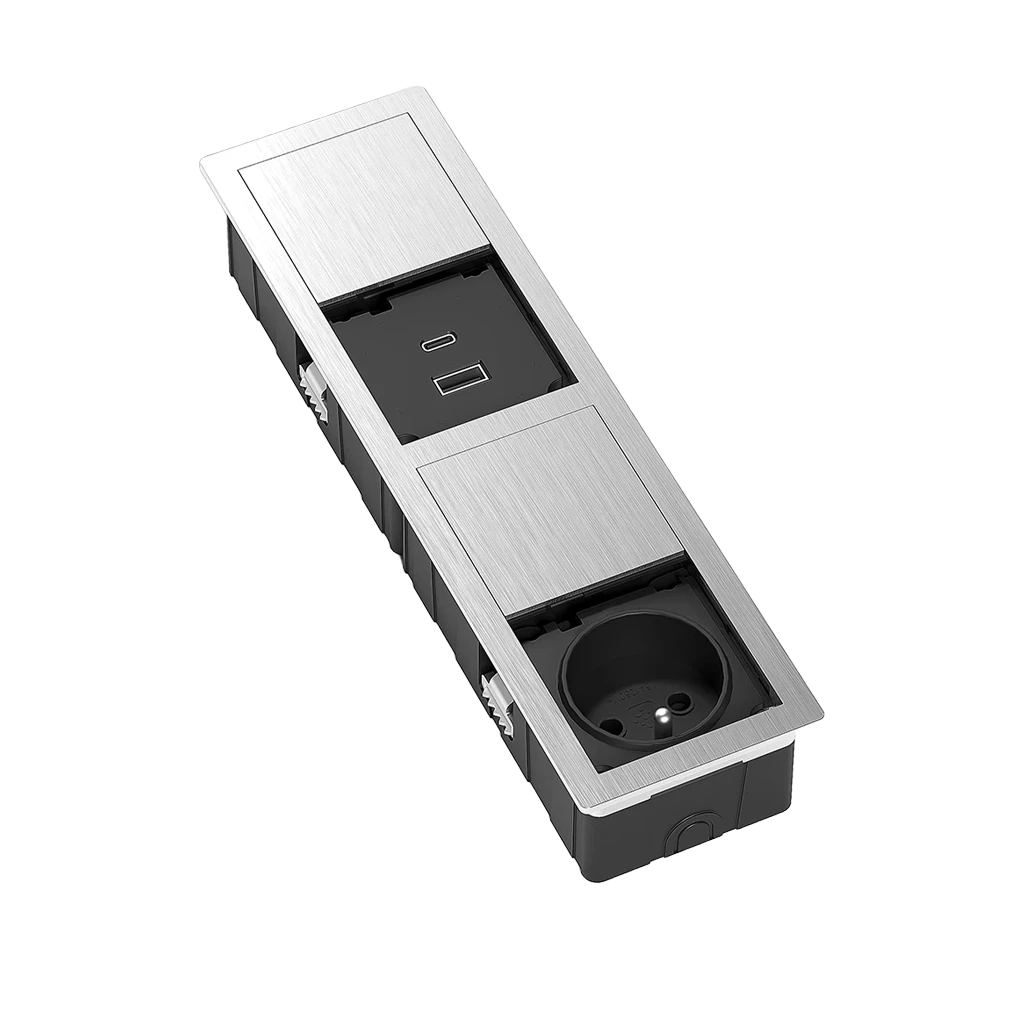

ASA 06025E00039 VERSAHIT MONO COMBI Vestavná zásuvková jednotka, 1x zásuvka, 1x nabíječka USB A+C, kabel 2 m, vidlice samostatně, imitace kartáčované oceli

Zásuvka v kuchyňské pracovní desce má dvě protichůdné role. Když ji potřebujete, musí být po ruce. Když ji nepotřebujete, nemá překážet a hlavně do ní nesmí zatéct. VersaHit Mono Combi to řeší dvěma nezávislými posuvnými kryty. Otevřete jen tu část, kterou právě používáte, a zbytek zůstává zavřený. Se zavřenými kryty má jednotka krytí IP54.

Je to pro vás?

• Ano, pokud chcete zásuvku v kuchyňské desce, v kancelářském stole nebo v nábytku a nechcete ji mít trvale na očích.
• Ano, pokud potřebujete zároveň nabíjet telefon nebo tablet a mít volnou zásuvku 230 V.
• Ano, pokud má být čelo v kovovém vzhledu. Toto provedení je v imitaci kartáčované oceli.
• Ano, pokud máte pod deskou zásuvkové skříňky nebo úložný prostor. Při běžné desce pod ni vyčnívá jen několik milimetrů.
• Ne, pokud jednotku chcete použít venku nebo ve vlhkém provozu. Je určena výhradně do interiéru.
• Ne, pokud potřebujete dvě zásuvky 230 V. Pak zvolte provedení 06025E00021, které má dvě zásuvky a nemá USB.

Hlavní vlastnosti

• Jedna zásuvka typu E s ochranným kolíkem a s clonkami proti dotyku, tedy s dětskou pojistkou
• Nabíječka s výstupy USB-A a USB-C, 5 V a 2,4 A, nejvýše 12 W dohromady
• Dva nezávislé posuvné kryty
• Krytí IP54 se zavřenými kryty
• Napětí zásuvky 220 až 250 V AC, 50 Hz
• Zatížení nejvýše 16 A, výkon do 3 400 W
• Rozměry 236,6 x 66 x 42,5 mm, z toho 2,2 mm rámeček nad deskou
• Výřez do desky 229 x 58 mm
• Napájecí kabel 2 m, vidlice přiložena samostatně
• Čelo v imitaci kartáčované oceli

Co znamená IP54 se zavřenými kryty

Krytí platí ve stavu, kdy jsou oba kryty zasunuté. Jednotka je pak chráněna proti prachu a proti stříkající vodě, což je přesně situace, která u kuchyňské desky nastane. Otevřená zásuvka toto krytí nemá, a proto se kryty po použití zavírají. Jednotka je konstruovaná tak, aby vodu rozlitou na zavřené kryty odvedla dolů. Z toho plynou dvě podmínky, na které se při montáži často zapomíná. Spodní strana pouzdra musí zůstat volná, aby voda měla kudy odtéct, a pod jednotkou nesmí být nic, co by odteklá voda poškodila. Záchytná vanička součástí není.

Instalace do desky

Do desky se vyřízne otvor 229 x 58 mm s poloměrem rohů nejvýše 4 mm. Pozor, není to vnější rozměr jednotky. Rámeček 236,6 x 66 mm na desku dosedne a překryje hranu výřezu. Deska musí mít tloušťku nejméně 15 mm, u mramoru a skla 15 až 20 mm. Celková výška jednotky je 42,5 mm, z toho 2,2 mm tvoří rámeček nad deskou. Pod povrch desky těleso sahá 40,3 mm a kolik z toho vyčnívá pod desku, závisí na tloušťce desky. Jednotka se vkládá shora a zajistí se bočními příchytkami. Pokud je místo vystaveno riziku kontaktu s vodou, je nutné utěsnit plochu pod rámečkem silikonem nebo obdobným tmelem. Bez utěsnění musí být jednotka nejméně 900 mm od místa, kde se pracuje s vodou. Napájecí kabel je dlouhý 2 m a vidlice je v balení samostatně. Není to nedostatek, ale výhoda. Kabel se protáhne malým otvorem v desce nebo v nábytku a vidlice se nasadí až potom. Montáž vidlice a připojení k síti smí provést jen osoba s příslušnou kvalifikací.

Rozměry a výřez

Obsah balení

• Zásuvková jednotka VersaHit Mono Combi
• Napájecí kabel 2 m s volným koncem
• Vidlice samostatně, nenamontovaná

Co si ještě připravit

Jednotka se dodává s nenamontovanou vidlicí. Než ji uvedete do provozu, budete potřebovat dvě věci. Kvalifikovanou osobu, která namontuje přiloženou vidlici a připojí obvod. Uživatel to sám dělat nesmí. A pokud jednotku umísťujete blíže než 900 mm od místa, kde se pracuje s vodou, také silikon nebo obdobný tmel na utěsnění plochy pod rámečkem. Bez utěsnění je tuto vzdálenost nutné dodržet.

Kde najde využití

• Kuchyňské pracovní desky a ostrůvky
• Kancelářské a jednací stoly
• Recepce, pulty a přípravné plochy
• Čalouněný nábytek a noční stolky v hotelích
• Nábytek na míru, kde má být zásuvka skrytá

Důležité před nákupem

• Jednotka je určena výhradně do interiéru. Do venkovního ani vlhkého provozu nepatří. Venkovní variantu tato řada nemá.
• Krytí IP54 platí jen se zavřenými kryty. S otevřeným krytem je zásuvka běžně přístupná.
• Výřez do desky má rozměr 229 x 58 mm, rohy s poloměrem nejvýše 4 mm. Vnější rozměr jednotky 236,6 x 66 mm je rozměr rámečku, ne otvoru.
• Deska musí mít tloušťku nejméně 15 mm, u mramoru a skla 15 až 20 mm.
• Před montáží i demontáží jednotky odpojte napájení.
• Spodní strana pouzdra musí zůstat volná kvůli odtoku vody a pod jednotkou nesmí být nic, co voda poškodí.
• Nabíječka dává nejvýše 12 W a oba porty se o tento výkon dělí. Na rychlé nabíjení notebooku určena není.
• Vidlice je přiložena samostatně a musí ji namontovat kvalifikovaná osoba.
• Obvod musí být připojen na síť se správně provedeným ochranným vodičem.
• Nepoužívejte prodlužovací přívody ani adaptéry, které by přerušily ochranné spojení.
• Jednotku neotvírejte ani neopravujte. Uvnitř nejsou žádné části určené k opravě uživatelem.
• Jednotku ničím nezakrývejte a nepokládejte na ni ani do její blízkosti předměty, které by bránily jejímu ovládání.

Časté dotazy

Jak velký otvor mám vyříznout?
229 x 58 mm s poloměrem rohů nejvýše 4 mm. Rozměr 236,6 x 66 mm je vnější rozměr rámečku, který na desku dosedne.

Můžu jednotku dát do venkovní kuchyně?
Ne. Je určena výhradně do interiéru. Venkovní prostředí ani vlhký provoz pro ni nejsou vhodné.

Nabije mi USB port notebook?
Nejspíš ne. Výstup je 5 V a 2,4 A, tedy nejvýše 12 W pro oba porty dohromady. Na telefon a tablet to stačí, na notebook s USB-C zpravidla ne.

Proč není vidlice namontovaná?
Aby se kabel dal protáhnout malým otvorem v desce nebo v nábytku. Vidlici je pak potřeba namontovat, což smí provést jen kvalifikovaná osoba.

Jak daleko od dřezu ji můžu umístit?
Pokud plochu pod rámečkem neutěsníte silikonem, musí být jednotka nejméně 900 mm od místa s vodou. Utěsnění silikonem v kuchyni doporučujeme vždy a při riziku přímého kontaktu s vodou je nutné. Odstup od dřezu ale nenahrazuje.

Kolik zvládne zásuvka odebrat?
Nejvýše 16 A. Celkové zatížení nejvýše 3 400 W. Vždy ale platí údaj na štítku výrobku.

Co když se na jednotku vylije voda?
Se zavřenými kryty ji konstrukce odvede dolů. Proto musí být spodní strana pouzdra volná a pod jednotkou nic, co by se poškodilo. Pokud voda vnikne dovnitř při otevřených krytech, odpojte přívod a obraťte se na odborníka.

Liší se něčím od bílé nebo černé varianty?
Jen barvou čela. Technické parametry, rozměry i způsob montáže jsou stejné.

Kterou variantu VersaHit Mono Combi zvolit

Řada se u nás dodává ve dvou čelních osazeních a ve čtyřech barvách. Rozměry, výřez, krytí i způsob montáže jsou u všech stejné, mění se jen to, co je na čele a jak jednotka vypadá.

Jak si vybrat. Pokud u jednotky budete nabíjet telefon nebo tablet, zvolte variantu s USB. Druhou zásuvku 230 V tím obětujete, zato odpadne nabíječka zabírající místo. Pokud potřebujete napájet dva spotřebiče, sáhněte po provedení se dvěma zásuvkami a nabíjení řešte jinde. Barva rozhoduje o vzhledu, ne o funkci.
