SHELLY Plus Uni Univerzální modul s analogovým a dvěma digitálními vstupy, čítačem impulzů a dvěma polovodičovými výstupy, WiFi

Většina modulů Shelly něco spíná. Tenhle hlavně čte. Plus Uni je malá deska, která umí změřit napětí, počítat impulzy, sledovat dva bezpotenciálové kontakty a přečíst teplotní čidla, a k tomu má dva slabé polovodičové výstupy. Hodí se všude, kde je potřeba dostat do chytré domácnosti signál ze zařízení, které o Shelly nic neví.

Je to pro vás?

• Ano, pokud potřebujete číst stav bezpotenciálového kontaktu, třeba na bráně, čerpadle nebo alarmu.
• Ano, pokud počítáte impulzy z vodoměru nebo elektroměru s impulzním výstupem.
• Ano, pokud měříte stejnosměrné napětí do 30 V, například na baterii nebo záložním zdroji.
• Ano, pokud chcete číst teplotu z několika míst čidly DS18B20 nebo vlhkost čidlem DHT22.
• Ne, pokud chcete spínat spotřebič. Výstupy spínají do 30 V a 300 mA, tedy signálovou úroveň, ne síťové napětí.
• Ne, pokud nemáte odkud vzít nízké napájecí napětí. Modul potřebuje 8 až 24 V AC, 9 až 28 V DC nebo 5 V DC.
• Ne, pokud čekáte měření s definovanou přesností. Voltmetr slouží k orientačnímu přehledu.

Hlavní vlastnosti

• dva polovodičové výstupy OUT1 a OUT2 s bezpotenciálovým kontaktem
• maximální spínané napětí 30 V a proud 300 mA
• dva digitální vstupy IN1 a IN2 s odporem 50 kΩ
• analogový vstup s dvourozsahovým voltmetrem 0 až 15 V DC a 0 až 30 V DC
• vstup čítače impulzů do 1 kHz
• datový vstup DATA pro jedno čidlo DHT22 nebo až pět čidel DS18B20
• napájení 8 až 24 V AC, 9 až 28 V DC nebo 5 V DC, spotřeba pod 1 W
• rozměry desky 40 x 21 x 7 mm, hmotnost 8,5 g i s kabely

Co produkt umí

Čtyři různé druhy vstupů v jednom modulu:

• digitální vstupy hlídají, jestli je kontakt sepnutý. Spouštěcí napětí je 1,5 V a jde o aktivní nízkou úroveň.
• čítač impulzů počítá pulzy do frekvence 1 kHz, tedy tak, jak pracují vodoměry a elektroměry s impulzním výstupem.
• analogový vstup je voltmetr se dvěma rozsahy, do 15 V a do 30 V stejnosměrných.
• datový vstup je sběrnice 1-Wire pro teplotní a vlhkostní čidla.

Výstupy jsou polovodičové, tedy bez cvakání relé, a jsou bezpotenciálové.

Ovládání a komunikace

Modul se připojuje po Wi-Fi 802.11 b/g/n. Bluetooth je určený jen na přidání zařízení, ne na běžné ovládání. Modul může pracovat samostatně v místní síti nebo přes cloudové služby a má vestavěné webové rozhraní. Umí MQTT a skriptování, zvládne dvacet plánů a dvacet webhooků po pěti adresách, CoAP nepodporuje. Uvnitř běží ESP32-U4WDH se 4 MB paměti flash. Kompatibilní integrace jsou Google, Samsung SmartThings a Alexa.

Instalace a použití

Napájení má tři možnosti, střídavé 8 až 24 V na svorky VAC1 a VAC2, stejnosměrné 9 až 28 V tamtéž, nebo stabilizovaných 5 V na svorky pro pět voltů a zem. Vlastní spotřeba je pod 1 W. Pro připojená čidla má modul samostatný napájecí výstup SENSOR VCC. Deska měří 40 x 21 x 7 mm, takže se vejde do instalační krabice nebo do rozvaděče vedle jiného přístroje. Z bezpečnostních prvků má deska ochranný lak.

Vybavení

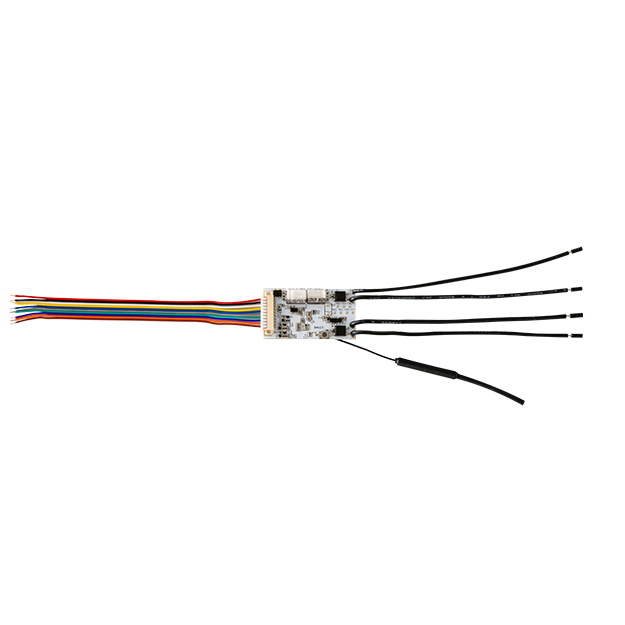

Modul nemá pouzdro ani šroubové svorky. Je to holá deska s rozměry 40 x 21 x 7 mm, ze které vycházejí barevné vodiče. Každá funkce má vlastní barvu, takže zapojení se dá zkontrolovat i bez měření.

• Dva polovodičové výstupy OUT1 a OUT2 s beznapěťovým kontaktem. Nemají mechanický kontakt, takže necvakají.
• Dva digitální vstupy IN1 a IN2 s odporem 50 kΩ a spouštěcím napětím 1,5 V při aktivní nízké úrovni.
• Vstup počítadla impulzů s toutéž spouštěcí úrovní a maximální frekvencí 1 kHz.
• Analogový vstup s dvourozsahovým voltmetrem, 0 až 15 V DC a 0 až 30 V DC.
• Datová linka 1-Wire a samostatný napájecí výstup pro čidla. Čidla tedy není potřeba napájet zvlášť.
• Rozhraní pro přídavné moduly Shelly.
• Ochranný lak na desce. Je to jediný bezpečnostní prvek, který výrobce u tohoto modulu uvádí.
• Jedno tlačítko Reset a jednobarevná kontrolka. Pět sekund podržení zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení.

Co si ještě připravit

• Zdroj nízkého napětí. Modul zvládne 8 až 24 V AC, 9 až 28 V DC nebo stabilizovaných 5 V DC. Bez jednoho z nich se nerozběhne.
• Způsob spojení vodičů. Modul nemá svorky, má vyvedené barevné vodiče, takže je potřeba počítat se svorkovnicí, konektorem nebo pájkou.
• Čidlo s aktivní nízkou úrovní. Digitální vstupy i počítadlo se spouštějí při 1,5 V a aktivní nízké úrovni, s tím je potřeba počítat už při výběru čidla.
• Čidla DS18B20 nebo DHT22, pokud chcete měřit teplotu. Výrobce uvádí buď jeden DHT22, nebo až pět kusů DS18B20, ne kombinaci.
• Místo v krabici nebo v rozvaděči. Deska je malá, ale je to holá deska, takže potřebuje chráněné místo při -20 až 40 °C a vlhkosti 30 až 70 % RH.
• Wi-Fi 2,4 GHz. Bluetooth je podle výrobce určený jen pro přidání zařízení.

Kde najde využití

• odečet vodoměru nebo elektroměru s impulzním výstupem
• hlídání stavu kontaktu na bráně, čerpadle nebo alarmu
• měření napětí baterie nebo záložního zdroje do 30 V
• teplota z několika míst pomocí čidel DS18B20
• propojení staršího zařízení se signálovým výstupem do chytré domácnosti

Důležité před nákupem

• Výstupy zvládnou 30 V a 300 mA. Na síťové napětí ani na spotřebič modul není, k tomu slouží relé řady Plus nebo Pro.
• Modul se sám napájí nízkým napětím. Zdroj 8 až 24 V AC, 9 až 28 V DC nebo 5 V DC musíte mít k dispozici.
• Bluetooth slouží jen k přidání zařízení, ne jako plnohodnotné rozhraní.
• Na sběrnici 1-Wire je možné jedno čidlo DHT22 nebo až pět čidel DS18B20, ne libovolná kombinace.
• Voltmetr slouží k orientačnímu přehledu, na fakturační ani metrologické měření není.
• Digitální vstupy i čítač mají spouštěcí napětí 1,5 V a pracují s aktivní nízkou úrovní. S tím počítejte při volbě snímače.
• Provozní teplota je -20 až 40 °C a relativní vlhkost 30 až 70 %.

Připojovací vodiče podle barvy

Modul nemá šroubové svorky, má vyvedené barevné vodiče. Barvy i označení jsou z legendy výrobce, poslední sloupec je naše vysvětlení.

⚠️ Výrobce výslovně upozorňuje, že vstupy Plus Uni jsou jiné než u staršího modulu Shelly Uni. Staré zapojení se tedy převzít nedá.

Časté dotazy

Sepne mi světlo na 230 V?
Nesepne. Výstupy jsou signálové, maximálně 30 V a 300 mA.

Kolik teplotních čidel na něj připojím?
Až pět čidel DS18B20, nebo jedno DHT22.

Umí počítat impulzy z vodoměru?
Ano. Má samostatný vstup čítače s maximální frekvencí 1 kHz.

Jak se napájí?
Třemi způsoby, 8 až 24 V AC, 9 až 28 V DC nebo stabilizovanými 5 V DC.

Proč jsou výstupy polovodičové?
Nemají mechanický kontakt, takže necvakají a nemají opotřebení kontaktů. Zároveň jsou ale omezené na 30 V a 300 mA.

Čtyři druhy vstupů vedle sebe

Tohle je jádro celého modulu. Každý vstup čte něco jiného a hodí se na něco jiného. Všechno v tabulce jsou údaje výrobce, poslední sloupec je naše vysvětlení.

🔑 Výstupy jsou oproti vstupům záměrně slabé. Dvě polovodičová relé zvládnou 30 V a 300 mA, tedy signálovou úroveň. Modul má cizí zařízení číst a řídit jeho vstup, ne spínat jeho napájení. ⛔ Přesnost voltmetru výrobce neuvádí, řádek v jeho tabulce je prázdný, takže na fakturační měření se modul nehodí.
