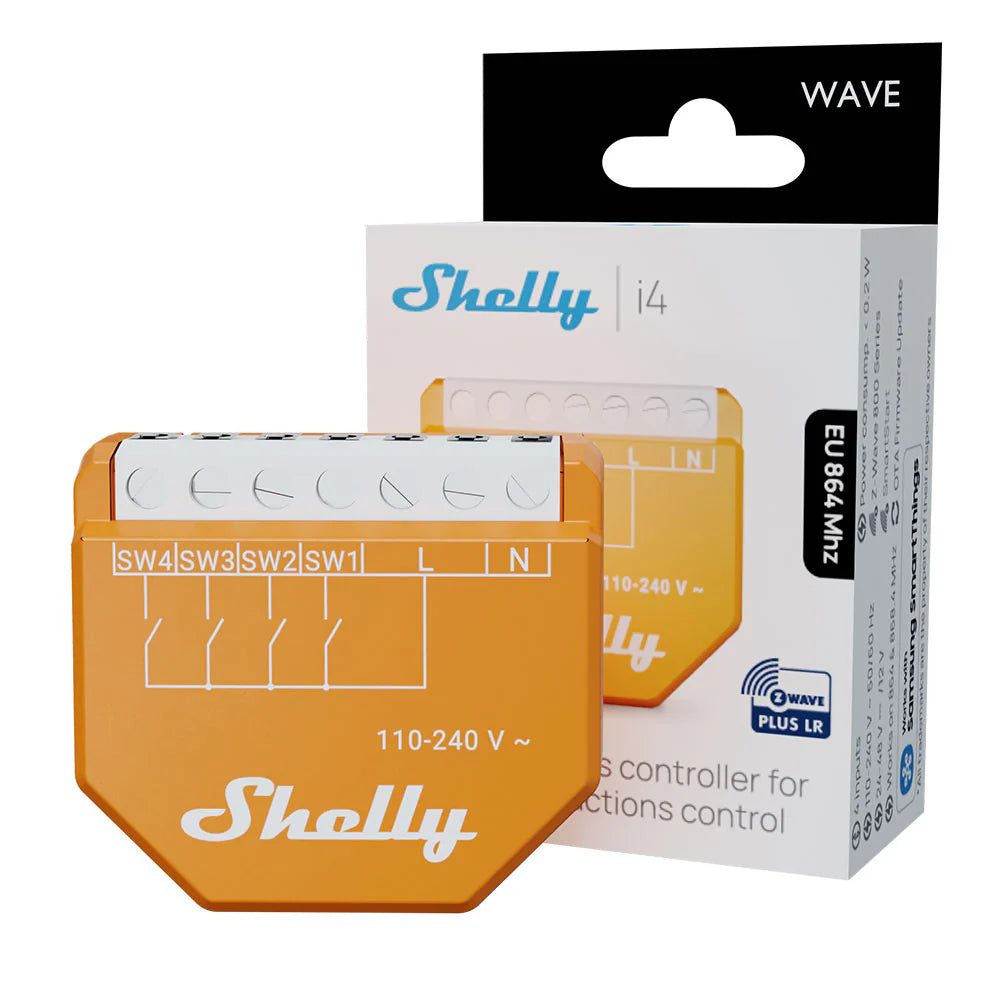

SHELLY Wave i4 LR Vstupní modul se čtyřmi vstupy pro aktivaci scén, Z-Wave Long Range

Chcete z obyčejných tlačítek u dveří udělat ovladač scén, a to i v křídle domu, kam běžná síť Z-Wave nedosáhne? Shelly Wave i4 LR je malý modul do instalační krabice, na který připojíte až čtyři tlačítka nebo vypínače. Sám nemá jediný silový výstup. Jeho úkolem je rozpoznat, jak jste tlačítko stiskli, a ohlásit to bráně Z-Wave, která podle toho spustí scénu nebo automatizaci. Objednací kód QLSN-0A24XEU.

Je to pro vás?

Ano, pokud:

• máte v krabici pod ovladačem fázový i nulový vodič a chcete z běžných tlačítek udělat ovladač chytré domácnosti
• potřebujete čtyři nezávislé vstupy SW1 až SW4, každý s vlastním číslem scény 1 až 4
• chcete rozlišovat krátký stisk, dvojstisk, přidržení a puštění a každé akci přiřadit jinou reakci
• vaše brána Z-Wave umí Long Range a modul má být tam, kam už klasická síť nedosáhne
• hledáte řešení, které se schová do instalační krabice za stávající ovladač

Ne, sáhněte po jiném modelu, pokud:

• v krabici nemáte síťové napětí a napájíte z 5 až 24 V DC, k tomu slouží Shelly Wave i4 DC LR
• kromě vstupů potřebujete i spínaný výstup na světlo nebo spotřebič, se kterým počítá Shelly Wave 1PM Mini LR
• chcete ovládat roletu nebo benátskou žaluzii přímo z modulu, pro ty je určený Shelly Wave Shutter LR

Hlavní vlastnosti

• vstupy SW1, SW2, SW3 a SW4 pro tlačítka nebo vypínače, bez silového výstupu
• každému vstupu patří vlastní číslo scény, od 1 pro SW1 po 4 pro SW4
• rozpozná krátký stisk, dvojstisk, přidržení i puštění tlačítka
• Z-Wave Long Range na 864 MHz, podle místních podmínek uvnitř budovy až 80 m a venku až 1000 m
• klasická síť Z-Wave na 868,4 MHz, uvnitř budovy až 40 m
• zabezpečení S2 se šifrováním AES 128, přidání do sítě přes SmartStart
• připojuje se na síť 110 až 240 V AC s kmitočtem 50/60 Hz, vlastní odběr pod 0,2 W
• ochrana proti přehřátí, kterou nelze vypnout
• čip Z-Wave S800 a tělo o hmotnosti pouhých 17 g

Co produkt umí

Každý ze čtyř vstupů pracuje samostatně a nese svoje číslo scény, SW1 jedničku a SW4 čtyřku. Když je na vstupu tlačítko, modul odliší čtyři různé události: jeden stisk, dva stisky rychle po sobě, přidržení a následné puštění. Bráně o každé z nich pošle hlášení scény, takže jednomu tlačítku přiřadíte až čtyři různé reakce. Dvojstisk modul pozná tehdy, když mezi prvním a druhým stiskem uplyne méně než 500 ms. Vstup je ale možné přepnout i na klasický vypínač, a to parametrem 1 pro SW1 až parametrem 4 pro SW4. Na výběr jsou dvě chování vypínače, buď zapnuto při sepnutém kontaktu, nebo změna stavu při každém přehození páčky. Kromě hlášení scén posílá modul bráně také stav zapnutí nebo vypnutí každého ze čtyř vstupů zvlášť, takže i vypínač na stěně zůstane v systému viditelný. Modul dále hlásí stav své LED a upozornění na přehřátí, přijímá povel k restartu i k obnovení továrního nastavení a firmware aktualizuje bezdrátově přes OTA.

Ovládání a komunikace

Modul umí pracovat ve dvou různých sítích Z-Wave. Jednou je klasická mesh, druhou hvězdicová Long Range, a rozhodnutí padne jednorázově při zapojování do sítě. Pokud volíte Long Range, existuje jen jeden způsob, jak modul do sítě přidat, a tím je SmartStart. Bránou načtete QR kód natištěný na modulu, přivedete napájení a modul se sám ohlásí nejpozději do deseti minut. Cesta přes tlačítko S i cesta přes trojí přehození připojeného tlačítka nebo vypínače zůstávají vyhrazené klasické síti. Opačným směrem to neplatí, vyjmutí ze sítě i návrat do továrního nastavení jsou dostupné v obou případech. Při přidání se zabezpečením S2 si brána vyžádá pětimístný PIN ze štítku DSK na boční straně modulu, druhý stejný štítek je přiložený v balení. Modul zvládne S2 s autentizací i bez ní, starší S0 a také spojení bez zabezpečení. Přímé povely mezi zařízeními, tedy asociace bez účasti brány, patří klasické síti. Skupina Lifeline ale platí i pro Long Range a právě po ní putují bráně informace o stiscích a o stavu vstupů, takže scény a automatizace v bráně běží dál. Roli opakovače na sebe modul bere výhradně v klasické síti.

Instalace a použití

Modul se ukládá do instalační krabice za stávající ovladač. Nulový vodič se zapojí na svorku N a fázový vodič na jednu ze dvou svorek L, z druhé svorky L se pak vede fáze k ovladačům a od nich na svorky SW1 až SW4. Svorky přijmou vodič 0,5 až 1,5 mm², odizolovat je třeba 5 až 6 mm a šrouby dotahovat momentem nejvýše 0,4 Nm. Nejlépe poslouží plný jednožilový vodič nebo lanko s dutinkou, izolace vodičů musí mít tepelnou odolnost nejméně na úrovni PVC T105 °C. Dva vodiče do jedné svorky nepatří nikdy. Zapojení do sítě je prací kvalifikovaného elektrikáře a než se v krabici cokoli přepojí, musí být na svorkách prokázáno, že tam napětí není. Neinstalujte modul na místo, kde může zvlhnout. Anténu nezkracujte, neprodlužujte ani jinak neupravujte a veďte ji co nejdál od kovových částí krabice i rámečku.

Co si ještě připravit

• Síťové napětí 110 až 240 V v krabici. Stejnosměrné napájení tento modul nemá, na to je verze i4 DC LR.
• Bránu Z-Wave. V balení není. Na režim Long Range musí brána ZWLR podporovat.
• Zařízení, která má modul ovládat. Sám nespíná nic, jen hlásí stisky.
• Až čtyři vypínače nebo tlačítka na vstupy modulu.
• Místo alespoň 37 x 42 x 16 mm v instalační krabici.
• Elektrikáře. Modul se připojuje na síťové napětí.

Kde najde využití

• rodinné domy a byty, kde mají tlačítka u dveří spouštět scény
• hotely, apartmány a bytové domy s jednotným ovládáním
• menší komerční provozy, kanceláře, prodejny, restaurace a čerpací stanice
• obecní a úřední budovy
• univerzity a vysokoškolské koleje
• díky dosahu Long Range i dílna nebo garáž na druhém konci pozemku, když je brána až v hlavní budově

Důležité před nákupem

• Modul nemá žádný silový výstup a sám nic nespíná. Světlo nebo spotřebič musí zapnout jiné zařízení, kterému dá brána povel.
• Bez brány Z-Wave modul sám o sobě nic neovládá. Stisky vyhodnocuje a scény spouští brána.
• Modul potřebuje fázový i nulový vodič. Bez nulového vodiče pracovat neumí, i když sám žádnou zátěž nespíná.
• Topologie sítě se volí jednou, při přidávání do sítě. Klasická síť a Long Range neběží současně.
• Do sítě Long Range se modul dostane jedině přes SmartStart, tedy načtením QR kódu. Ani tlačítko S, ani připojený vypínač jej tam nedostanou.
• Pětimístný PIN ze štítku DSK na boční straně modulu si uschovejte. Štítek se z modulu neodlepuje, náhradní kus je přiložený v balení.
• Vaše brána musí umět Long Range. Když modul rozpozná chybně nebo vůbec, bývá potřeba zvolit typ zařízení ručně a ověřit, že brána zvládá vícekanálová zařízení podle Z-Wave Plus.
• Přímé asociace mimo skupinu Lifeline patří klasické síti. Při Long Range si modul vyměňuje data pouze s bránou.
• Opakovačem je modul pouze tehdy, když běží v klasické síti. Při Long Range signál dál neposílá.
• Ve výchozím nastavení jsou všechny čtyři vstupy nastavené jako tlačítka. Vstup přepnutý na vypínač hlášení scén neposílá, stav zapnutí nebo vypnutí ale bráně hlásí dál.
• Ne každá brána si s hlášením scén poradí. Vera Ezlo jednotlivé druhy stisků nerozliší, Homee Cube Gen 5 neumí ani hlášení scén, ani asociace, a Smart Things vyžaduje edge driver Shelly Wave.
• Ochrana proti přehřátí je trvale aktivní a nedá se vypnout. Jakmile teplota přesáhne 80 °C na víc než 5 s, pošle modul bráně upozornění a signalizuje LED. Zrušíte je odpojením a připojením napájení, krátkým stiskem tlačítka S nebo stiskem kteréhokoli připojeného tlačítka.
• Nadproudová ochrana v modulu není a spotřebu neměří.
• Přípustná okolní teplota je -20 až 40 °C, relativní vlhkost 30 až 70 %, a montovat se modul smí nejvýše do 2000 m nad mořem.

Připojovací svorky

Druhá svorka L slouží k propojení fáze dál k připojeným tlačítkům, aby se fáze nemusela dělit v krabici.

Časté dotazy

Zapne Shelly Wave i4 LR světlo sám?
Ne. Modul nemá silový výstup. Ohlásí stisk bráně a ta pošle povel zařízení, které světlo opravdu spíná.

Kolik ovladačů modul obslouží?
Čtyři. Každý dostane svoji svorku, od SW1 po SW4, a s ní i vlastní číslo scény.

Dá se modul zapojit do sítě tlačítkem S?
Při Long Range ne, tam vede dovnitř jedině SmartStart s QR kódem. Tlačítko S poslouží v takovém případě při vyjmutí ze sítě a při návratu do továrního nastavení.

Poběží Long Range a klasická síť vedle sebe?
Ne. Vyberete si jednu z nich ve chvíli zapojování a v ní modul potom zůstane.

Potřebuje nulový vodič, když nic nespíná?
Ano. Napájí se ze sítě a bez nulového vodiče pracovat neumí.

Co se stane, když vstup přepnu na vypínač?
Hlášení scén tím vypnete, ale bráně dál chodí stav zapnutí nebo vypnutí daného vstupu. Pro rozlišení krátkého stisku, dvojstisku a přidržení je potřeba tlačítko.

Bude modul zesilovat signál ostatním zařízením?
Ano, ale pouze tehdy, když běží v klasické síti. Při Long Range ne.

Poradí si s ním moje brána?
Shelly Wave pracuje se všemi certifikovanými bránami, které podporují protokol Z-Wave, a pro Long Range musí brána navíc zvládat i tuto síť. U některých bran jsou omezení, Vera Ezlo nerozliší jednotlivé druhy stisků a Homee Cube Gen 5 neumí hlášení scén ani asociace.

Shelly Wave i4 LR nebo Shelly Wave i4 DC LR?

Shelly Wave i4 LR zvolte tam, kde je v krabici síťové napětí 110 až 240 V AC. Shelly Wave i4 DC LR zvolte tam, kde máte k dispozici stejnosměrné napájení 5 až 24 V DC. Sítě, dosah i chování vstupů jsou u obou stejné.
