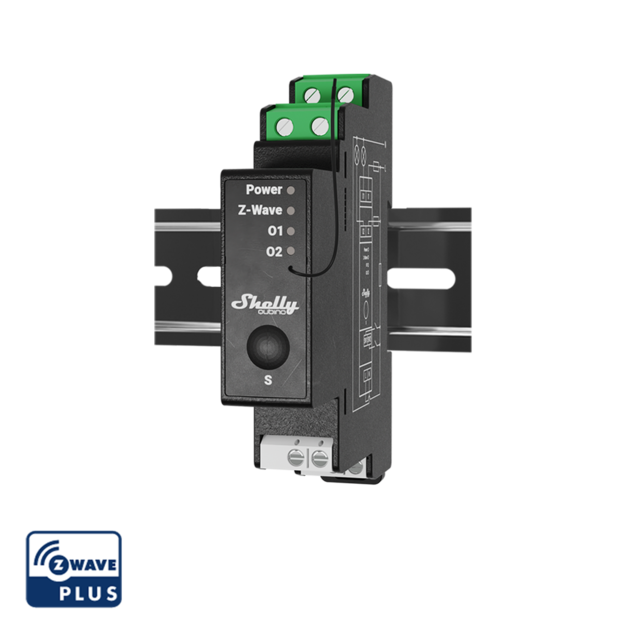

SHELLY Wave Pro 2PM Spínací modul na DIN lištu 2kanálový 16 A na kanál s měřením spotřeby, Z-Wave

Dvě zátěže, jeden přístroj v rozvaděči a u obou přehled o tom, kolik si berou. Přesně to zvládne Shelly Wave Pro 2PM. Sepne a rozepne dvě navzájem nezávislé větve, u každé sleduje odebíraný výkon a k tomu měří spotřebovanou energii. Naměřené hodnoty posílá po Z-Wave do brány, kterou už doma nebo v objektu máte.

Je to pro vás?

Ano, pokud

• hledáte do rozvaděče přístroj, který sepne dvě zátěže a u každé ukáže vlastní odběr
• chcete mít automatizaci pohromadě v rozvaděči a ne rozesetou po instalačních krabicích
• provozujete síť Z-Wave a přijde vhod další trvale napájený uzel, který rozšíří její dosah
• trváte na tom, aby obě větve zůstaly ovladatelné klasicky ze zdi

Ne, zvolte jiný model, pokud

• řešíte jedinou větev, tam si vystačíte s modelem Shelly Wave Pro 1PM
• máte spínat cizí obvod s vlastním zdrojem, na to jsou stavěné bezpotenciálové kontakty modelu Shelly Wave Pro 2
• chcete regulovat jas světel, na to je stavěný Shelly Wave Pro Dimmer 2PM
• pohybujete žaluziemi, roletami nebo markýzou, k tomu je Shelly Wave Pro Shutter

Hlavní vlastnosti

• dvojice reléových výstupů, každý s vlastním měřením
• zatížitelnost 16 A na každý kanál, dohromady nejvýše 25 A
• okamžitý výkon hlášený odděleně za obě větve a energie v kilowatthodinách
• dvojice ovládacích vstupů SW pro vypínač nebo tlačítko, s režimem spínací paměti
• rádio Z-Wave, kmitočet 868,4 MHz, procesor S800
• zabezpečení S2 a zařazení do sítě načtením QR kódu
• trvale napájený uzel plní roli opakovače
• na DIN liště zabere 19 mm šířky
• tři vestavěné ochrany proti přehřátí, nadproudu a přepětí

Co produkt umí

Obě větve jsou vedené odděleně. Přívod má každá svůj, I1 a I2, a stejně tak vývod, O1 a O2 pro připojenou zátěž. Vedle spínání přístroj celou dobu sleduje, co která větev odebírá. Do brány posílá okamžitý výkon ve wattech zvlášť za každou z nich i souhrnně za celý přístroj, a k tomu nasčítanou energii v kilowatthodinách.

Tempo hlášení máte v rukou. Z výroby platí, že nová zpráva odchází při změně výkonu o 50 procent a mezi dvěma zprávami uplyne aspoň půl minuty. Zkracovat tento odstup pod 30 sekund se nevyplácí, může to zahltit síť Z-Wave, zpomalit odezvu přístroje a snížit stabilitu sítě.

Bezpečnost hlídají tři ochrany. Ochrana proti přehřátí i nadproudová ochrana jsou trvale aktivní a nedají se vypnout. Vystoupí-li teplota nad 80 °C a vydrží tam přes 5 sekund, přístroj vypne své relé a do brány odejde hlášení o přehřátí. Stejně dopadne proud, který přesáhne 16 A o 10 procent a udrží se tam déle než 5 sekund. Při napájení 230 V AC to platí i pro napětí, které vyšplhá nad 278 V a vydrží tam stejně dlouho. Alarm smažete odpojením od sítě, krátkým klepnutím na tlačítko S nebo přepnutím vypínače či stiskem tlačítka na kterémkoli vstupu SW. Přístroj navíc dokáže sám zareagovat na poplach cizího čidla v síti, tedy na vodu, kouř, oxid uhelnatý nebo horko, a podle nastavení při něm rozepne či sepne relé.

Stav výstupů zapnuto nebo vypnuto přečká výpadek proudu a po návratu napětí se sám obnoví. Chcete-li, aby obě větve zůstaly po výpadku vypnuté, otočíte to v parametrech 17 a 18 přes bránu. Připravené jsou dále samostatné časovače pro automatické zapnutí i vypnutí u každého kanálu a přepínač chování kontaktu mezi spínacím a rozpínacím.

Ovládání a komunikace

Vysílá na kmitočtu 868,4 MHz výkonem pod 25 mW a uvnitř budovy dosáhne podle stavebních podmínek až na 40 m. Trvalé napájení ze sítě z přístroje dělá opakovač, přes který se k bráně dostanou i vzdálenější uzly. Zařadit jej lze bez zabezpečení, přes S0 i přes S2 v neověřené a v ověřené podobě. Ověřené S2 ale funguje jen s bránou, která je sama podporuje.

Pro zařazení do sítě máte tři cesty. SmartStart je nejsvižnější, bránou načtete QR kód z přístroje a ten se do sítě zapíše sám během deseti minut od zapnutí v dosahu sítě. Druhou možností je tlačítko S. U třetí třikrát během tří sekund přepnete připojený vypínač nebo stisknete připojené tlačítko. Zabezpečené zařazení si vyžádá PIN z kódu DSK. Ten je vytištěný na boční nálepce a druhý stejný leží v krabici.

Vstupy SW nemusí ovládat jen vlastní výstupy. Přes asociační skupiny 2 až 5, z nichž každá pojme devět uzlů, dokážou přepnout jiné zařízení v síti napřímo, bez účasti brány, a to nejen povelem zapnout a vypnout, ale i povelem pro plynulou změnu, tedy pro stmívání nebo pro pojezd žaluzie u zařízení, které takový povel přijímá.

Sepnutí a rozepnutí obou větví, zpětné hlášení ze vstupů SW i naměřené watty a kilowatthodiny přenesou Home Assistant, Cozify, Homey, Vera Ezlo a Homee Cube Gen 7. Fibaro HC 3 dokáže totéž na Z-Wave engine 3 a u Smart Things je k tomu potřeba doplněk Shelly Wave edge driver. Homee Cube Gen 5 sice výstup přepne, jenže ve svém rozhraní to nezobrazí, a watty ani kilowatthodiny do něj nedorazí. U Homey se hlášení někdy zadrhává a řeší se doplňujícím postupem.

Instalace a použití

Přístroj se nasazuje na DIN lištu uvnitř rozvaděče, kde si vezme 19 mm šířky. Fázi a nulu přiveďte na svorky označené L a N. Napájecí napětí je střídavé v rozmezí 110 až 240 V AC, kmitočet 50/60 Hz. Průřezy vodičů a délky odizolování pro jednotlivé svorky najdete v tabulce níže.

Do rozvodu smí zasáhnout jen kvalifikovaný elektrikář. Než sáhnete do rozvaděče, vypněte jističe a měřicím přístrojem si ověřte, že svorky nejsou pod napětím. Tam, kde se u některé větve čekají proudy nad 5 A, nechte kolem každého přístroje řady Pro aspoň 10 mm volného prostoru. Použijte plné jednožilové vodiče, případně lanko zakončené dutinkami, a izolaci volte alespoň v provedení PVC T105 °C.

Přístroj nesmí zmoknout, proto pro něj vyberte místo, kam voda nedosáhne. Provozní teplota sahá od -20 do 40 °C, relativní vlhkost od 30 do 70 procent a nadmořská výška může být nejvýše 2000 m.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní přístroj nenastavíte. Přístroj pracuje na 868,4 MHz.
• Místo na DIN liště. Přístroj má 94 x 19 x 69 mm a váží 75 g.
• Rozvržení zátěže na dva kanály. Každý kanál snese 16 A, oba dohromady nejvýše 25 A.
• Šroubovák a momentový klíč do 0,4 Nm. Vyšší moment svorku poškodí.
• Vodiče správného průřezu. Zelená svorkovnice přijme 0,5 až 2,5 mm², bílé 0,5 až 1,5 mm². Odizolovat je třeba 6 až 7 mm u zelené a 5 až 6 mm u bílých.
• Štítek s QR kódem a PIN kódem DSK. Přes QR kód se přístroj přidá do sítě sám do deseti minut od zapnutí. PIN kód se nesmí ztratit.
• Elektrikáře. Přístroj se zapojuje do rozvaděče na síťové napětí.

Kde najde využití

• byty a rodinné domy, kde jdou dvě světelné nebo zásuvkové větve z jednoho rozvaděče
• hotely, ubytovny a společné prostory bytových domů s přehledem o odběru jednotlivých větví
• kanceláře, prodejny, restaurace, čerpací stanice a další drobné provozy
• školy, úřady a budovy obcí
• bojlery, přímotopy a jiné odporové spotřebiče, u kterých vás zajímá skutečná spotřeba
• ventilace, chlazení a klimatizace doplněné o RC člen

Důležité před nákupem

• K nastavení přístroje je nutná brána Z-Wave a v krabici žádná není. Pořizuje se zvlášť.
• Údaj 16 A se vztahuje na jednu větev. Součet obou přitom nesmí přesáhnout 25 A, takže naplno zatížit oba kanály naráz nelze.
• Napájení je střídavé, rozsah 110 až 240 V AC, kmitočet 50/60 Hz.
• Tovární reset vrátí do výchozího stavu i nasčítané kilowatthodiny, asociace a všechna vlastní nastavení.
• Reset přes připojený vypínač je možný pouze v první minutě od připojení napájení. Tlačítkem S jej lze provést kdykoli.
• K indukčním spotřebičům, které při spínání dělají napěťové špičky, patří paralelně RC člen 0,1 µF, 100 Ω, 0,5 W, 600 V AC.
• Počítá-li projekt s proudy nad 5 A v jedné větvi, musí kolem přístrojů řady Pro zůstat 10 mm volného místa.
• Místo montáže musí být takové, aby přístroj nemohl zmoknout.
• Zásah do rozvodu patří kvalifikovanému elektrikáři a začíná vypnutím jističů a kontrolou beznapěťového stavu.
• Kód DSK z boční nálepky i jeho kopii z krabice si uschovejte, PIN z něj zadáváte při zabezpečeném zařazení do sítě.
• Homee Cube Gen 5 neukáže naměřené watty ani kilowatthodiny a změnu vyvolanou vypínačem na vstupu SW nezobrazí spolehlivě. Samotné ovládání obou výstupů z aplikace funguje.
• Přenos po rádiu nemusí být za všech okolností spolehlivý, proto přístroj nenasazujte tam, kde na jeho funkci výhradně závisí život nebo cenné hodnoty.

Připojovací svorky

U bílých konektorů odizolujte 5 až 6 mm, u zelených 6 až 7 mm. Utahovací moment šroubů je nejvýše 0,4 Nm.

Časté dotazy

Obejde se Shelly Wave Pro 2PM bez brány Z-Wave?
Neobejde. Brána v krabici není a bez ní přístroj nezařadíte do sítě, nenastavíte ani neuvidíte naměřené hodnoty.

Utáhne obě větve na 16 A současně?
Neutáhne. Údaj 16 A patří jedné větvi, dohromady zvládne přístroj 25 A.

Co všechno přístroj naměří?
Okamžitý výkon ve wattech odděleně pro každý kanál i za celý přístroj, k tomu nasčítanou energii v kilowatthodinách.

Půjde ovládat i vypínačem na zdi?
Ano, od toho jsou vstupy SW1 a SW2 na přístroji. Připojit na ně lze vypínač nebo tlačítko, vstup navíc umí režim spínací paměti.

Co se stane s výstupy po výpadku proudu?
Z výroby si přístroj stav pamatuje a po návratu napětí jej nastaví zpět. V parametrech 17 a 18 to jde otočit tak, aby výstupy zůstaly vypnuté.

Kolik místa si vezme v rozvaděči?
Na DIN liště 19 mm. U proudů nad 5 A v jedné větvi k tomu přibude ještě 10 mm volného prostoru kolem každého přístroje řady Pro.

Zvládne to Home Assistant?
Ano, přenese sepnutí obou kanálů, hlášení ze vstupů SW i naměřené watty a kilowatthodiny.

Můžu z něj spínat ventilátor nebo transformátor?
U indukčních spotřebičů se paralelně připojuje RC člen 0,1 µF, 100 Ω, 0,5 W, 600 V AC.

Shelly Wave Pro 2PM nebo Shelly Wave Pro 2?

Sáhněte po modelu 2PM, když k samotnému spínání potřebujete u obou větví i měření odběru. Wave Pro 2 je na místě všude tam, kde má spínaný obvod vlastní zdroj a využijete bezpotenciálové kontakty.
