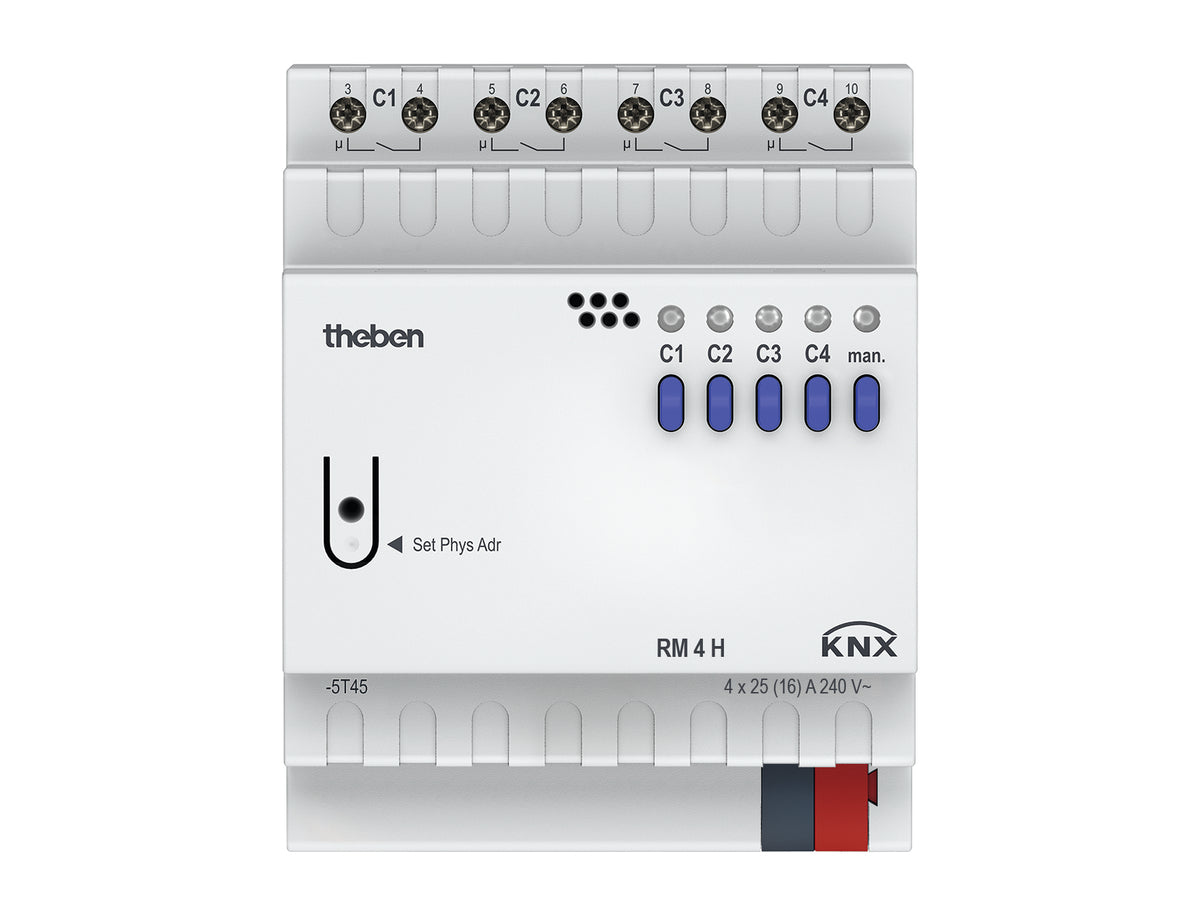

THEBEN 4940212 RM 4 H KNX Výkonový spínací aktor 4násobný 25 A na DIN lištu

Potřebujete po sběrnici KNX spínat topnou tyč, velkou skupinu svítidel nebo jinou zátěž, na kterou běžný reléový kontakt nestačí? THEBEN RM 4 H KNX je výkonový čtyřnásobný spínací aktor na DIN lištu o šířce 4 moduly s kontakty až 25 A. Pracuje s bistabilními relé a napájí se ze sběrnice, takže k němu nemusíte vést síťové napájení. Je určený pro vyšší výkony svítidel a pro objekty jako kancelářské a veřejné budovy nebo hotely.

Je to pro mě?

Ano, pokud:

• spínáte zátěže s vyšším proudem, například topnou tyč ohřívače vody nebo velké skupiny svítidel
• chcete aktor bez vlastního síťového napájení, napájený jen ze sběrnice KNX
• spínáte LED svítidla nebo zářivky s elektronickým předřadníkem s vysokým náběhovým proudem
• chcete kanál spínat podle naměřené hodnoty, třeba teploty nebo CO2, která přichází po sběrnici
• potřebujete počítat provozní hodiny spotřebiče a hlídat servisní interval
• spínáte okruhy z různých fází jedním přístrojem

Ne, zvolte jiný model, pokud:

• potřebujete osm výkonových kanálů v jednom přístroji, pak zvolte RM 8 H KNX
• vám stačí běžné kontakty a chcete měřit proud každého kanálu, pak zvolte RM 4 I KNX
• ovládáte pohony žaluzií, rolet nebo markýz, pak zvolte žaluziový aktor JM 4 T KNX
• chcete světlo stmívat, ne jen spínat, pak zvolte stmívací aktor DM 4 T KNX
• řídíte termické pohony ventilů vytápění, pak zvolte aktor topení HM 6 T KNX s integrovanými regulátory

Hlavní vlastnosti

• 4 kanály s bezpotenciálovým spínacím kontaktem
• bistabilní relé, napájení ze sběrnice bez síťové přípojky
• kapacitní zátěž 200 µF
• LED svítidla do 850 W na kanál
• spuštění kanálu jednobitovým telegramem nebo překročením prahové hodnoty
• počítadlo provozních hodin a servisní interval pro každý kanál
• LED stavu sepnutí a tlačítko ručního ovládání u každého kanálu
• šroubové svorky pro vodiče do 6 mm²

Co produkt umí

Každý kanál pracuje v jednom z režimů zapnutí a vypnutí, zpožděné zapnutí a vypnutí, impuls, schodišťový automat s předvarováním nebo blikání. Zpoždění i délku impulsu nastavíte v hodinách, minutách a sekundách. Impuls lze opakovaným telegramem prodlužovat nebo předčasně ukončit. Schodišťové světlo po uplynutí doby krátce blikne a zůstane svítit po dobu prvního předvarování, volitelně následuje druhé předvarování. Uživatel může dobu svícení opakovaným stiskem prodlužovat, kolikrát, to omezíte parametrem.

Kanál se v parametrech chová jako spínací, nebo rozpínací kontakt. Logická funkce A, NEBO nebo XOR spojí vstupní objekt s dalším objektem, blokování má nastavitelné chování při zapnutí i zrušení blokace. Pokud nepoužíváte počítadlo provozních hodin, objekt priority kanál vynutí zapnutý nebo vypnutý. Centrální povely trvale zapnuto, trvale vypnuto, centrální spínání a centrální scéna nastavíte pro každý kanál zvlášť, povel trvale zapnuto má nejvyšší prioritu.

Stav kanálu se hlásí zpět, podle nastavení i invertovaně a cyklicky. Souhrnné hlášení pošle v jednom telegramu stav všech kanálů. Pro každý kanál určíte, jak se má relé zachovat po nahrání aplikace, při výpadku sběrnice a po jejím návratu, zda vypne, zapne, nebo zůstane beze změny.

Ovládání a komunikace

Aktor je účastníkem sběrnice KNX TP a celý se nastavuje v ETS. Aplikační program FIX2 RM 8 H je společný pro čtyřkanálovou i osmikanálovou verzi, typ přístroje v něm zvolíte parametrem. Má 83 komunikačních objektů a pojme 254 skupinových adres.

Na přístroji má každý kanál tlačítko a LED stavu. Ruční ovládání tlačítky v ETS povolíte, nebo zablokujete. Tlačítkem man. přepnete aktor do ručního režimu, ve kterém ignoruje všechny telegramy ze sběrnice a kanály ovládáte jen tlačítky. Ruční režim lze zapnout i objektem po sběrnici, který zároveň hlásí, zda je aktivní.

Instalace a použití

Aktor se montuje na lištu DIN podle EN 60715 do uzavřeného suchého prostoru. Výstupy se připojují šroubovými svorkami, u lanek s dutinkou je nejvyšší průřez 4 mm². Sběrnice se připojuje sběrnicovou svorkou KNX a síťové napájení aktor nepotřebuje.

Montáž smí provádět jen elektrikář, před montáží i demontáží odpojte síťové napětí. Při správné montáži aktor splňuje EN 60669-2-1.

Kde najde využití

• ohřev teplé vody topnou tyčí podle teploty z čidla na sběrnici
• světelné pásy a velké skupiny svítidel v kancelářských a veřejných budovách
• hotelové chodby se schodišťovým světlem a předvarováním
• spotřebiče s plánovanou údržbou, u kterých chcete znát provozní hodiny
• rozvaděče, kam nechcete zavádět další síťové napájení pro aktory

Důležité před nákupem

• Aktor se napájí ze sběrnice a odebírá z ní méně než 10 mA. S touto hodnotou počítejte v bilanci napájecího zdroje linie KNX.
• Plných 25 A platí pro odporovou zátěž při 240 V AC. Při účiníku 0,6 je limit 16 A při 250 V AC.
• Pokud se mají sepnout všechny kanály současně, nejkratší interval mezi takovými sepnutími je 3 s. Bistabilní relé potřebují na přepnutí energii ze sběrnice.
• Po připojení napětí sběrnice nebo po jejím resetu může trvat několik sekund, než relé začnou spínat.
• Výkon 4800 W pro žárovky a halogeny i hodnoty pro zářivky s konvenčním předřadníkem platí pro 30 000 spínacích cyklů.
• U LED zdrojů pod 2 W je limit jen 75 W na kanál.
• Nejmenší spínaná zátěž je 100 mA při 12 V.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají všechny kanály modulu. Kontakty jsou mikrokontakty s rozevřením pod 3 mm.
• Krytí IP 20, třída ochrany II a provozní teplota minus 5 až plus 45 °C. Aktor patří jen do uzavřených suchých prostor.

Časté dotazy

Co udělá relé při výpadku sběrnice?
To, co nastavíte, tedy vypne, zapne, nebo zůstane beze změny. Pokud ale těsně před výpadkem proběhlo několik spínání za sebou, nemusí zbylá energie na další přepnutí stačit a relé zůstane v posledním stavu.

Mohu topnou tyč spínat přímo podle teploty vody?
Ano. Kanál přijme teplotu jako hodnotu s plovoucí čárkou a sepne podle nastavené prahové hodnoty s hysterezí. Například tak udržíte teplotu vody alespoň 50 °C, teplotu posílá na sběrnici jiný přístroj s čidlem.

Jak se zabrání proudové špičce, když se zapne víc kanálů najednou?
Parametrem nastavíte zpoždění mezi sepnutím jednotlivých relé 60, 100 nebo 200 ms. U čtyř kanálů a 60 ms sepne poslední kanál 180 ms po prvním.

Jak dlouho trvá ruční režim?
Podle nastavení 30 minut, 1, 2, 4, 8, 12 nebo 24 hodin, případně do zrušení objektem. Tlačítko lze v ETS také úplně zablokovat.

Kolik scén kanál zvládne?
Každý kanál se může účastnit až 8 scén, čísla scén přiřadíte v ETS. Scény lze naučit telegramem, nebo je předem nastavit v ETS, a podle nastavení přetrvají i nové nahrání aplikace.

K čemu je počítadlo provozních hodin?
Počítá dobu sepnutí kanálu, nebo odpočítává čas do dalšího servisu. Servisní interval nastavíte po 10 hodinách až do 20 000 hodin a po jeho uplynutí aktor pošle hlášení, že je servis potřeba.

RM 4 H KNX nebo RM 4 I KNX?

RM 4 H KNX zvolte, pokud spínáte větší proudy nebo nechcete k aktoru přivádět síťové napájení. RM 4 I KNX zvolte, pokud vám jeho kontakty stačí, spínáte LED svítidla s nejvyšším náběhovým proudem nebo chcete měřit proud kanálů.
