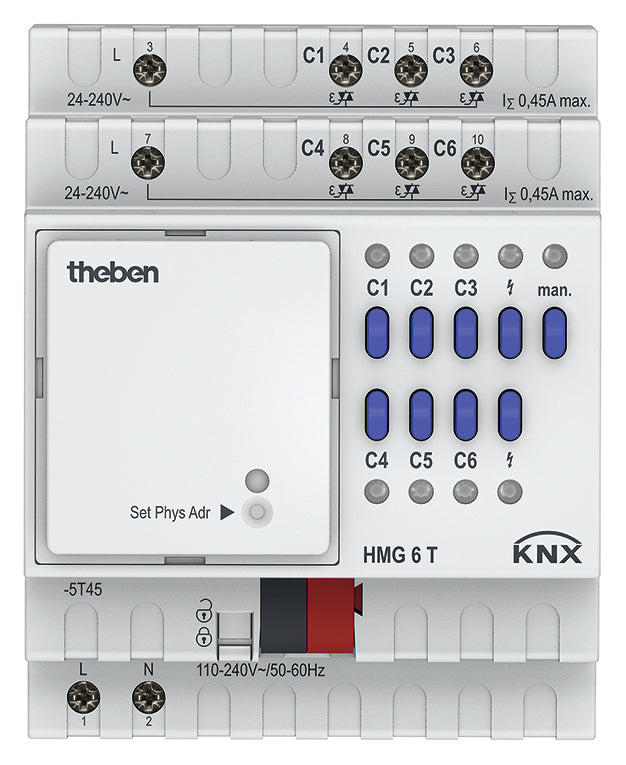

THEBEN 4930240 HMG 6 T KNX Aktor topení 6násobný na DIN lištu, základní přístroj

Hledáte aktor topení KNX do rozvaděče, který spíná termické pohony a dá se později rozšířit o další kanály? HMG 6 T KNX je šestinásobný aktor topení na DIN lištu o šířce 4 TE a zároveň základní modul řady MIX2. Termické pohony 24 až 240 V AC spíná triakovými výstupy, má 6 integrovaných regulátorů a podporuje KNX Data Secure. K základnímu modulu připojíte až 2 rozšiřovací moduly a sběrnicový modul KNX je odnímatelný, takže vadný přístroj vyměníte bez nového programování.

Je to pro mě?

Ano, pokud:

• řídíte až šest topných okruhů s termickými pohony na střídavé napětí
• aktor má sedět v rozvaděči na DIN liště
• chcete instalaci později rozšířit, například o HME 6 T KNX se šesti dalšími výstupy
• chcete pohony vyzkoušet ručně ještě předtím, než je sběrnice zapojená a naprogramovaná
• potřebujete přístroj při poruše vyměnit bez nového programování
• požadujete zabezpečenou komunikaci KNX Data Secure

Ne, zvolte jiný model, pokud:

• máte pohony 24 V DC nebo s řízením 0 až 10 V a aktor chcete přímo v rozdělovači, pak zvolte HMT 6 S KNX
• nepotřebujete rozšiřování ani výměnu přístroje bez nového programování, pak zvolte kompaktní HM 6 T KNX
• potřebujete dvanáct kanálů v jednom pouzdře, pak zvolte HM 12 T KNX
• řídíte jedinou místnost, máte termické pohony 230 V a aktor chcete pod omítku, pak zvolte HU 1 KNX
• chcete motorický pohon s vlastním regulátorem přímo na ventilu, pak zvolte CHEOPS S KNX
• topíte elektrickými topidly, pak zvolte EU 1 KNX

Hlavní vlastnosti

• 6 triakových výstupů pro termické pohony
• 2 skupiny po 3 výstupech, každá s celkovým proudem nejvýše 0,45 A
• 6 integrovaných regulátorů, spojitá nebo spínací akční veličina
• provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu nebo přehřátí
• přepnutí do letního provozu a ochrana ventilů, kterou lze vypnout
• ochrana výstupů proti zkratu a přetížení s hlášením na sběrnici
• odnímatelný sběrnicový modul KNX a podpora KNX Data Secure
• ruční ovládání na přístroji i bez napětí sběrnice a LED stavu každého kanálu
• základní modul řady MIX2 v pouzdře o šířce 4 TE

Co produkt umí

Aktor má 6 integrovaných regulátorů a spíná elektronickými výstupy termické pohony topení nebo chladicích stropů. Akční veličinu volíte spojitou, nebo spínací. Regulace pracuje v provozních režimech komfort, pohotovost, noční útlum a ochrana proti mrazu, při chlazení ochrana proti přehřátí, a celou soustavu lze přepnout do letního provozu. Ochranu ventilů máte k dispozici a podle potřeby ji vypnete.

Výstupy jsou triakové a rozdělené do dvou skupin, C1 až C3 a C4 až C6. Každá skupina smí dohromady odebírat nejvýše 450 mA. Jednotlivé kanály mohou spínat i různé fáze. Ochrana proti zkratu a přetížení hlídá výstupy a poruchu aktor ohlásí po sběrnici KNX.

HMG 6 T KNX je základní modul řady MIX2. Připojíte k němu nejvýše dva rozšiřovací moduly řady MIX nebo MIX2, například HME 6 T KNX. Přístroj a sběrnicový modul KNX se dají měnit nezávisle: vadný přístroj vyměníte, sběrnicový modul s naprogramovanou aplikací přendáte a nové programování není nutné.

Ovládání a komunikace

Aplikační program, parametry a adresy se nahrávají z ETS a komunikace podporuje KNX Data Secure pro zabezpečené uvedení do provozu i provoz. Odběr ze sběrnice je nejvýše 4 mA.

Na přístroji ovládáte výstupy tlačítky. Když tlačítko man. stisknuté není, kanálovým tlačítkem kanál zapnete nebo vypnete a ruční zásah po 5 minutách sám skončí. Když je tlačítko man. stisknuté, zůstane nastavený stav trvale. Ruční uvedení do provozu i ovládání funguje bez sběrnicového modulu KNX a bez napětí sběrnice, takže pohony vyzkoušíte hned po zapojení. LED každého kanálu ukazuje, zda je sepnutý.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715 v rozvaděči a napájí se ze sítě. Sběrnice se připojuje sběrnicovou svorkou KNX, napájení a pohony šroubovými svorkami. Ty přijmou plné vodiče 0,5 až 6 mm² a lanka s dutinkou 0,5 až 4 mm². Je určen pro objektové stavby, jako jsou kanceláře, veřejné budovy a hotely. Ztrátový výkon je nejvýše 1,1 W a pohotovostní příkon kolem 0,3 W.

Kde najde využití

• topení v kancelářích, veřejných budovách a hotelech řízené z centrálního rozvaděče
• topné okruhy s termickými pohony na síťové napětí
• chladicí stropy s termickými pohony
• větší instalace, kde se k základnímu modulu přidávají rozšiřovací moduly
• budovy, kde se přístroj musí dát rychle vyměnit bez programování

Důležité před nákupem

• Aktor potřebuje síťové napájení 110 až 240 V AC s tolerancí plus 10 a minus 15 %, jen ze sběrnice nepracuje.
• Výstupy nejsou bezpotenciálové, triakem spínají pohony na střídavé napětí 24 až 240 V AC. Schéma zapojení najdete v datasheetu.
• Proudový limit platí pro celou skupinu tří kanálů, ne pro jeden výstup. Kvůli zapínacímu proudu pohonů výrobce navíc doporučuje připojit na jeden kanál nejvýše 1 pohon 24 V AC, nebo nejvýše 5 pohonů 230 V AC.
• Malé bezpečné napětí SELV smí aktor spínat, jen když ho spínají všechny kanály modulu. Pohony na SELV a pohony na síťové napětí na jednom modulu nekombinujte.
• K jednomu základnímu modulu připojíte nejvýše dva rozšiřovací moduly řady MIX nebo MIX2, počítejte s jejich místem na DIN liště.
• Aktor patří jen do uzavřených suchých prostor. Krytí je IP 20 a provozní teplota -5 až +45 °C.
• Termické pohony nejsou součástí balení. Jako příslušenství se nabízejí pohony ALPHA 5 ve dvou napěťových provedeních.
• Montáž a připojení smí provádět jen elektrikář a před montáží je nutné odpojit síťové napětí.

Časté dotazy

Musím po výměně vadného aktoru znovu programovat?
Ne. Sběrnicový modul KNX přendáte na nový přístroj a aplikace zůstane zachovaná.

Kolik kanálů získám s rozšiřovacími moduly?
Se dvěma rozšiřovacími moduly HME 6 T KNX řídíte z jednoho základního modulu celkem 18 kanálů.

Mohou kanály spínat pohony na různých fázích?
Ano, spínání různých fází je možné.

Jak smažu hlášení přetížení nebo zkratu?
Chybu smažete a výstup vrátíte do provozu tlačítkem na přístroji, které slouží k mazání poruch.

Hodí se aktor i pro chlazení?
Ano. Je určený pro termické pohony topení i chladicích stropů.

Jakou verzi ETS potřebuji?
ETS ve verzi 5.7.3 nebo novější. Databázi ETS je potřeba mít připravenou předem.
