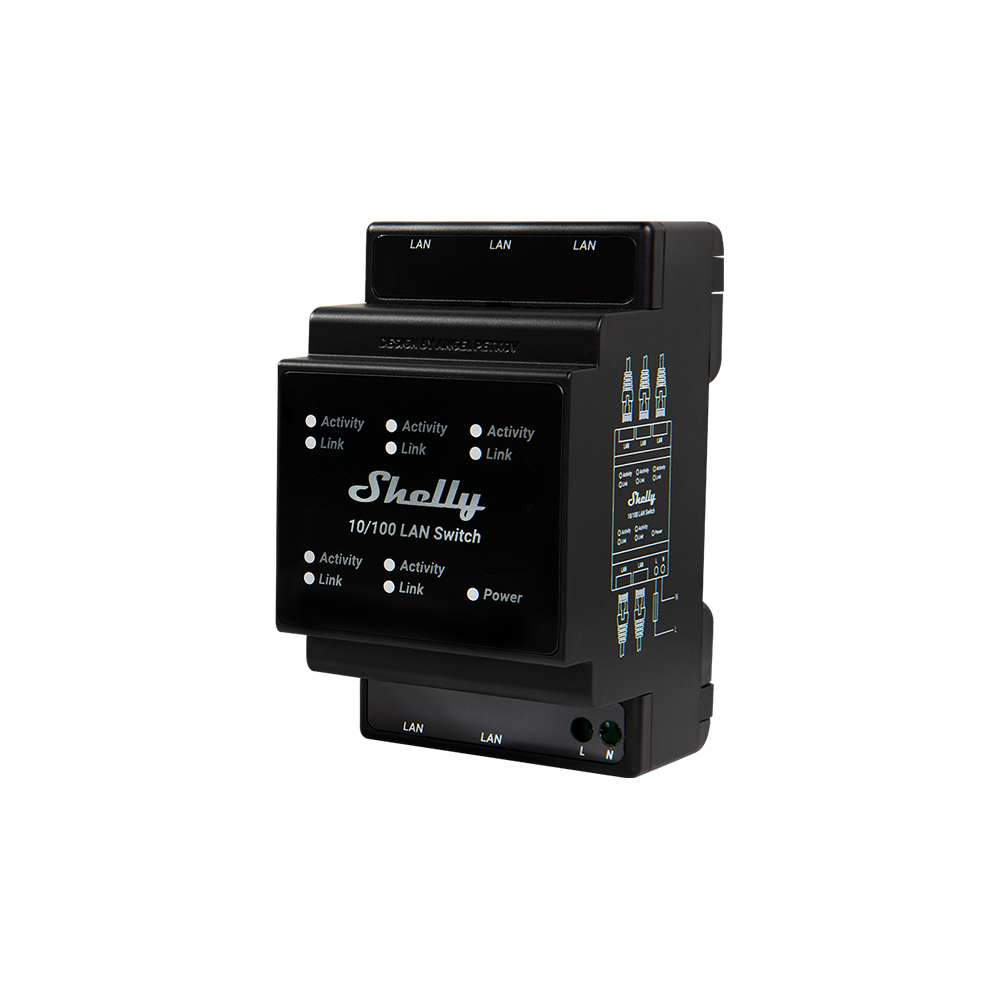

SHELLY LAN Switch Ethernetový přepínač na DIN lištu 5x RJ45 10/100 Mbit/s napájení 110 až 240 V

Ethernet v rozvaděči obvykle končí u jednoho kabelu a stolního switche někde na polici, ke kterému je potřeba zásuvka a adaptér. Shelly LAN Switch je pětiportový přepínač přímo na DIN lištu, který se napájí ze sítě, takže adaptér ani zásuvka potřeba nejsou.

Je to pro vás?

• Ano, když máte v rozvaděči více zařízení s LAN portem a chcete je připojit drátem.
• Ano, když je Wi-Fi v plechovém rozvaděči nespolehlivá a chcete jistotu kabelu.
• Ano, když nechcete v rozvaděči řešit zásuvku a adaptér pro stolní switch.
• Ne, když čekáte spínací modul. Slovo Switch tu znamená síťový přepínač, nespíná žádnou zátěž.
• Ne, když potřebujete gigabit. Porty mají 10/100 Mbit/s.
• Ne, když chcete napájet kamery nebo přístupové body po ethernetu. Výrobce napájení po ethernetu neuvádí.

Hlavní vlastnosti

• Pět portů RJ45 s rychlostí 10/100 Mbit/s
• Napájení přímo ze sítě 110 až 240 V AC při 50 nebo 60 Hz
• Vlastní spotřeba pod 1 W
• Montáž na DIN lištu, rozměry 96 x 53 x 59 mm, hmotnost 87 g
• Černé plastové pouzdro se zelenými konektory
• Automatické vyjednávání režimu podle IEEE 802.3
• Kontrolky napájení, aktivity a spojení

Co produkt umí

Rozvádí ethernet a nic jiného. Jeden port použijete jako přívod od routeru a na zbylé připojíte až čtyři další zařízení. Výrobce to popisuje přesně takto, přívod z rozvodnice a čtyři drátová připojení pro zařízení s LAN portem.

Přepínač pracuje v režimu automatického vyjednávání podle IEEE 802.3 a zvládá poloviční i plný duplex, řízení toku, zpětný tlak i pauzu. V praxi to znamená, že se s protistranou domluví sám a nemusíte nic nastavovat. Není to zařízení, které by se konfigurovalo, zapojí se a funguje.

Ovládání a komunikace

Přepínač nemá vlastní bezdrátové rozhraní, z konektivity nabízí pouze Ethernet. Wi-Fi, Bluetooth ani Zigbee tu nejsou a ani se nečekají, celý smysl zařízení je v kabelu.

Ovládací tlačítko na něm není, obsluha spočívá v zapojení kabelů. Stav napovídají kontrolky. Červená ukazuje připojené napájení, zelená trvale svítící aktivní spojení a blikáním přenos dat, jantarová signalizuje, že je kabel zapojen a přenáší signál.

Vybavení

• Pět konektorů RJ45 v zelené barvě na přední straně
• Dvě napájecí svorky, jedna L a jedna N
• Kontrolka napájení v červené
• Kontrolka aktivity v zelené, trvale nebo blikající podle provozu
• Kontrolka spojení v jantarové
• Úchyt na DIN lištu a plastové pouzdro v černé

Instalace a použití

Přístroj se zacvakne na DIN lištu jako kterýkoli jiný modul. Počítejte s 53 mm šířky na liště, výrobce jej navrhl tak, aby sedl vedle relé řady Pro. Do svorek přivedete fázi a nulový vodič, průřez 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a utahovacím momentem nejvýše 0,4 Nm.

Před přístroj patří jištění. Výrobce uvádí charakteristiku B nebo C s jmenovitým proudem nejvýše 16 A, vypínací schopností alespoň 6 kA a třídou omezení energie 3. Provozní rozsah je -20 až 40 °C při vlhkosti 30 až 70 % RH a nadmořské výšce do 2000 m.

Co si ještě připravit

• Místo na liště se šířkou 53 mm. V plném rozvaděči to chce promyslet dopředu, přístroj není úzký modul.
• Jistič s charakteristikou B nebo C do 16 A. Výrobce jej vyžaduje jako vnější ochranu, součástí přístroje není.
• Kabely LAN s nekovovým tělem konektoru. Výrobce výslovně žádá, aby konektor neměl kovové části tam, kde se jej člověk dotýká.
• Přívod od routeru. Jeden z pěti portů na něj padne, na zařízení tedy zbudou čtyři.
• Kvalifikovaného elektrikáře. Napájí se ze sítě přímo svorkami v rozvaděči.
• Vypnuté napájení při zapojování kabelů. Výrobce to uvádí jako výstrahu, ne jako doporučení.

Kde najde využití

• Rozvaděč s několika moduly Shelly Pro, které mají LAN port a mají být na drátu.
• Fotovoltaika, vzduchotechnika nebo řízení osvětlení, kde je drátové spojení spolehlivější než bezdrátové.
• Domácnost, kde se z rozvaděče rozvádí síť k počítači, konzoli nebo televizoru.
• Instalace, kde je Wi-Fi v rozvaděči nespolehlivá, typicky za plechovými dvířky.
• Rozšíření sítě bez zásuvky, když v rozvodnici není kam zapojit adaptér.

Důležité před nákupem

• ⛔ Není to spínací modul. Slovo Switch znamená síťový přepínač, žádný spínaný výstup tu není.
• ⛔ Rychlost je 10/100 Mbit/s, ne gigabit. Jestli to stačí, závisí na tom, co na porty připojíte.
• ⚠️ Pět portů, ale jeden obvykle obsadí přívod. Připojit lze až čtyři další zařízení.
• ⚠️ Napájení po ethernetu výrobce neuvádí. Nepředpokládejte jej, připojená zařízení si napájení řeší sama.
• ⚠️ Přístroj zabere 53 mm šířky. Místo na liště se musí najít, není to úzký modul.
• ⚠️ Správu přepínače výrobce neuvádí. Počítejte s tím, že nemá vlastní webové rozhraní ani nastavení VLAN.
• ⚠️ Provoz je -20 až 40 °C při vlhkosti 30 až 70 % RH. Do vlhké nevytápěné rozvodnice venku nepatří.

Připojovací svorky

Napájecí část je krátká, ale výrobce k ní přidává požadavek na vnější jištění. Bez něj instalace hotová není.

🔑 Poslední řádek není formalita. Výrobce výslovně žádá vypnuté napájení při manipulaci s kabelem LAN a k tomu konektor, který nemá kovové části tam, kde se jej člověk dotýká.

Časté dotazy

Spíná něco?
Nespíná. Je to síťový přepínač, ne relé. Žádný výstup pro zátěž nemá.

Kolik zařízení připojím?
Portů je pět, jeden bývá přívod od routeru. Zbývají tedy čtyři.

Zvládne gigabit?
Nezvládne, porty jsou 10/100 Mbit/s.

Potřebuje adaptér?
Nepotřebuje, napájí se přímo ze sítě přes svorky v rozvaděči.

Kolik místa zabere?
Rozměry jsou 96 x 53 x 59 mm, na liště tedy zabere 53 mm.

Dá se nastavovat?
Výrobce žádné nastavování neuvádí. Přepínač se s protistranou domluví sám podle IEEE 802.3.

Co přepínač umí a co výrobce neuvádí

U síťového prvku se snadno předpokládá výbava, která tam není. Tento seznam odděluje doložené od nedoloženého.

Rozdíl mezi posledními řádky je záměrný. Ne je doložený údaj výrobce, neuvádí znamená, že to nevíme a nic nedomýšlíme.
