SHELLY PM Mini Gen3 Měřicí modul bez relé do 16 A a 3840 W, WiFi, Bluetooth

Někdy nechcete okruh ovládat, jen vědět, kolik spotřebuje. Shelly PM Mini Gen3 je na to dělaný: měří a nic nespíná. Je to měřič v malém provedení, který se vejde i do míst, kam se jiná zařízení nedostanou.

Je to pro vás?

• Ano, pokud chcete znát spotřebu konkrétní zásuvky nebo okruhu.
• Ano, pokud je v krabici málo místa. Modul měří 29 x 34 x 16 mm.
• Ano, pokud chcete sledovat topení nebo bojler bez zásahu do jeho ovládání.
• Ano, pokud si logiku píšete sami ve skriptech nebo přes MQTT.
• Ne, pokud chcete zároveň spínat. Výstupní svorky jsou propojené uvnitř, obvod jimi jen prochází.
• Ne, pokud vám stačí 8 A a chcete i spínat. Na to je model 1PM Mini Gen3.
• Ne, pokud měříte stejnosměrný obvod. Modul je na střídavé napětí do 240 V.

Hlavní vlastnosti

• měření spotřeby bez spínání
• maximální měřený proud 16 A a výkon 3840 W při 240 V
• napájení 110 až 240 V AC, vlastní spotřeba pod 1,2 W
• rozměry 29 x 34 x 16 mm a hmotnost 13 g
• svorky pro vodič 0,5 až 4 mm²
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• skriptování, MQTT, UDP a úložiště dvojic klíč a hodnota
• 20 plánů, pokročilé plány a 20 webhooků po pěti adresách
• procesor a paměť vylepšené proti předchozí generaci Plus PM Mini

Co produkt umí

Modul měří spotřebu okruhu, na kterém je zapojený, a hodnoty posílá dál do sítě. Pracovat může samostatně v místní síti Wi-Fi, nebo přes cloud pomocí MQTT, HTTP a WebSocketu, přičemž všechna příchozí spojení podporují TLS. Firmware zvládne skriptování, pokročilé plány i úložiště dvojic klíč a hodnota, což ocení integrátor, který si logiku píše sám. Vestavěné webové rozhraní slouží k sledování i k nastavení.

Ovládání a komunikace

Do sítě se modul hlásí jako ShellyPMMiniG3 s doplněným kódem. Kromě Wi-Fi v pásmu 2,4 GHz podporuje Bluetooth 4.2. Firmware nabízí dvacet plánů, dvacet webhooků po pěti adresách, skriptování, MQTT a UDP. Procesor je ESP-Shelly-C38F a paměť flash má 8 MB. Oboje je vylepšení proti předchozímu modelu Plus PM Mini.

Instalace a použití

Modul se montuje do instalační krabice a s rozměry 29 x 34 x 16 mm se vejde i tam, kde je místa málo. Svorky jsou rozdělené takto:

• L pro fázi
• N pro nulový vodič
• O jsou průchozí, uvnitř propojené, obvod se jimi nepřerušuje

Do šroubových svorek patří vodič 0,5 až 4 mm² odizolovaný na 6 až 7 mm, utahovací moment je nejvýše 0,4 Nm. Před modulem má být jistič s charakteristikou B nebo C na nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3. Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.

Vybavení

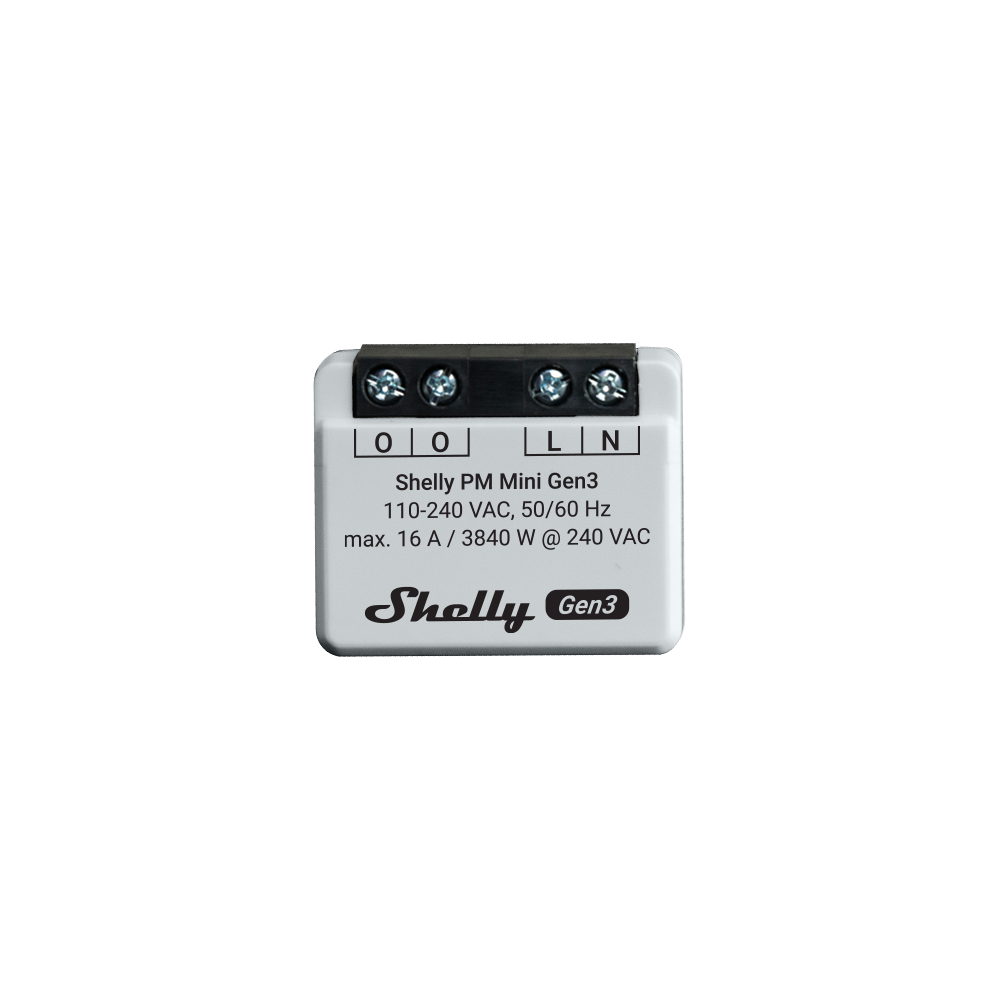

Měřič je malá destička v plastovém těle se světle šedým krytem a černými svorkami. Všechno podstatné je na jedné straně, takže se dá zapojit i v krabici, kam se ruka dostane jen z půlky.

• Čtyři šroubové svorky, fáze L, nulový vodič N a dva výstupy O, které jsou uvnitř propojené.
• Vodič 0,5 až 4 mm², plný, lanový i s dutinkou, odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm.
• Jedno ovládací tlačítko. Podržené pět sekund zapne přístupový bod a Bluetooth, podržené deset sekund vrátí modul do továrního nastavení.
• Jednobarevná kontrolka, která všechno oznamuje rytmem blikání.
• Procesor ESP-Shelly-C38F a 8 MB paměti flash. Výrobce to uvádí jako vylepšení proti staršímu modelu Plus PM Mini.
• Brána pro zařízení Shelly BLU. Modul přijímá jejich signál Bluetooth a posílá ho dál do cloudu nebo místně jinému zařízení.
• Zesilovač dosahu Wi-Fi pro zařízení internetu věcí, modul přijatý signál posílí a vyšle dál.
• Vestavěné webové rozhraní pro sledování i nastavení bez aplikace.

Co si ještě připravit

• Jistič před modulem. Výrobce žádá charakteristiku B nebo C, jmenovitý proud nejvýše 16 A, vypínací schopnost nejméně 6 kA a třídu omezení energie 3.
• Nulový vodič v krabici. Napájení jde na svorky L a N, bez nulového vodiče se modul nerozběhne.
• Vodiče 0,5 až 4 mm² s odizolováním 6 až 7 mm a šroubovák, kterým dokážete dodržet moment 0,4 Nm.
• Suché místo uvnitř. Návod povoluje jen vnitřní prostředí a žádá držet modul dál od kapalin a vlhka. Pracovní podmínky jsou -20 až 40 °C, vlhkost 30 až 70 % RH a nadmořská výška do 2000 m.
• Wi-Fi 2,4 GHz. Modul pracuje v pásmu 2401 až 2495 MHz, pevnou síť nemá.
• Elektrikáře. Připojení na síť se dělá při vypnutém napájení a patří do rukou odborníka.
• Žádné obvody SELV a PELV. Návod je na svorky vstupů ani výstupů připojit nedovoluje.

Kde najde využití

• měření spotřeby jedné zásuvky nebo okruhu
• sledování spotřeby topení nebo bojleru bez zásahu do jeho ovládání
• orientační sledování spotřeby jednotlivých spotřebičů
• stísněná krabice, do které se větší modul nevejde
• instalace, kde si integrátor píše vlastní logiku ve skriptech

Důležité před nákupem

• Modul nespíná. Výstupní svorky jsou propojené uvnitř, obvod se tedy nepřerušuje.
• Maximální měřený proud je 16 A, což odpovídá 3840 W při 240 V.
• Pro spínání s měřením je určený jiný model, 1PM Mini Gen3, ten má ale limit 8 A.
• Napájení je střídavé 110 až 240 V, maximální měřené napětí 240 V AC. Na stejnosměrný obvod modul nepoužívejte.
• Jistič před modulem má být nejvýše 16 A.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 % RH.
• Měření slouží k přehledu o spotřebě, ne k fakturaci.
• Pokud potřebujete historii spotřeby, počítejte s cloudem nebo s vlastním systémem.
• Instalaci smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Pojmenování svorek a jejich význam jsou z legendy výrobce. Poslední sloupec je naše vysvětlení.

Časté dotazy

Umí modul vypnout zásuvku?
Neumí. Je to čistě měřič, výstupní svorky jsou uvnitř propojené.

Kolik unese?
Měří do 16 A a 3840 W při 240 V.

Jaký je rozdíl proti 1PM Mini Gen3?
Ten spíná a měří, ale jen do 8 A. Tento model nespíná a měří do 16 A.

Vejde se do staré krabice?
Měří 29 x 34 x 16 mm a je určený i do velmi stísněných míst.

Funguje bez cloudu?
Ano, může pracovat samostatně v místní síti Wi-Fi a má vestavěné webové rozhraní.

Co hlásí kontrolka

Modul má jedinou jednobarevnou kontrolku a všechno oznamuje rytmem blikání. Seznam je seřazený od výchozího stavu po ten nejvyšší a každý další stav přebíjí ten předchozí. Rytmus a význam jsou od výrobce, poslední sloupec je naše vysvětlení.
