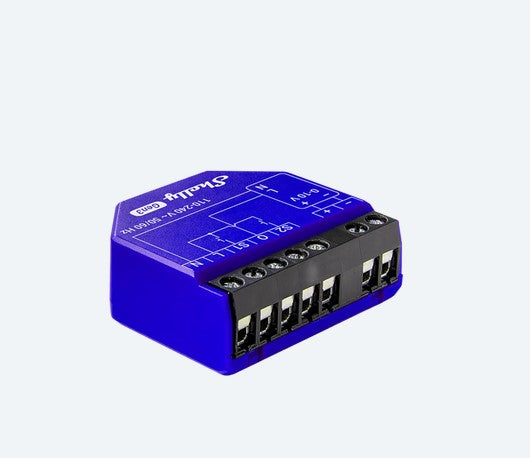

SHELLY Dimmer 0/1-10V PM Gen3 Stmívací modul pro drivery 0-10V a 1-10V s měřením spotřeby, WiFi, Bluetooth

Shelly Dimmer 0/1-10V PM Gen3 dává předřadníku řídicí signál a zároveň mu reléovým výstupem spíná fázi. Obojí je v jednom modulu do instalační krabice. Je to current sourcing regulátor, tedy takový, který proud do řídicího obvodu sám dodává.

Je to pro vás?

• Ano, pokud máte svítidla s předřadníkem řízeným signálem 0-10V nebo 1-10V.
• Ano, pokud u nich chcete zároveň vidět spotřebu.
• Ne, pokud potřebujete stmívat běžnou žárovku nebo LED zdroj přímo. Na fázové stmívání slouží jiné modely Shelly.

Hlavní vlastnosti

• řídicí výstup 0-10V i 1-10V, typ current sourcing
• maximální řídicí proud 35 mA
• reléový výstup pro fázi předřadníku, 13 A při 240 V AC
• měření napětí, proudu, činného i zdánlivého výkonu, spotřebované energie a účiníku
• dva vstupy pro vypínače nebo tlačítka
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• skriptování, MQTT, webhooky a rozšířené plány
• napájení 110 až 240 V AC při 50 nebo 60 Hz, vlastní spotřeba pod 1,5 W
• rozměry 38,5 x 43,5 x 17 mm, hmotnost 28,5 g

Co produkt umí

Kromě samotného stmívání se toho dá nastavit víc. Rozsah řídicího signálu jde oříznout zdola i shora, takže se dá zúžit na tu část, ve které předřadník pracuje. Noční režim drží v určených hodinách nižší jas, a pokud by byl nižší než minimální jas při zapnutí, použije se právě ten. Doba přechodu určuje, jak dlouho trvá cesta z nuly na sto procent a zpět. Při přidržení tlačítka se jas mění ve výchozím stavu trojnásobnou rychlostí a na dvojité stisknutí se vyvolá uložená úroveň, ve výchozím stavu sto procent. Měření pokrývá napětí, proud, činný i zdánlivý výkon, činnou i zdánlivou energii a účiník, u napětí a proudu je tolerance ±10 %. Naměřené hodnoty si zařízení neukládá.

Ovládání a komunikace

Na místě se ovládá vypínači nebo tlačítky na svorkách S1 a S2, v úvahu přichází režim jednoho tlačítka, dvou tlačítek i jednoho vypínače. Vzdáleně se modul ovládá přes Wi-Fi, sám o sobě, nebo přes cloudové služby. Podporuje MQTT a skriptování, má Bluetooth 4.2 a slouží i jako brána mezi zařízeními Bluetooth Low Energy a Wi-Fi. Modul podporuje Amazon Alexa, Google Smart Home a Samsung SmartThings. Přidržením ovládacího tlačítka na pět sekund se zapne přístupový bod a Bluetooth, přidržením na deset sekund se modul vrátí do továrního nastavení.

Instalace a použití

Modul patří do instalační krabice, za vypínač nebo do stropní konstrukce. Instalaci do sítě má provést kvalifikovaný elektrikář a před prací je nutné vypnout jističe.

• kladný výstup na vstup Dim plus předřadníku, záporný na Dim minus
• fáze na svorku L
• nulový vodič na svorku N modulu a zároveň na svorku N předřadníku
• reléový výstup O na svorku L předřadníku
• vypínače nebo tlačítka na S1 a S2 a na fázi, v režimu jednoho vstupu se S2 nepoužívá
• plné vodiče nebo lanko s dutinkami, izolace s tepelnou odolností nejméně jako PVC T105 °C
• více vodičů do jedné svorky připojovat nelze

Vybavení

• Řízení 0 až 10 V i 1 až 10 V typem current sourcing. Modul proud do řídicího vstupu dodává, ne odebírá.
• Měření napětí i proudu. Voltmetr 110 až 240 V a ampérmetr od 50 mA do 16 A, obojí s přesností ±10 %.
• Činný i zdánlivý výkon a účiník. Nejen spotřeba, ale i to, jak se zátěž chová.
• Vnitřní snímač teploty. Modul hlídá vlastní přehřátí.
• Dvacet plánů, pokročilé plány, webhooky, skriptování, MQTT a úložiště KVS. Logika může běžet přímo v modulu.

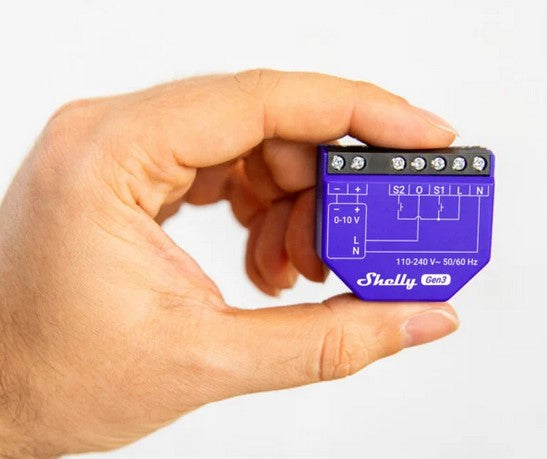

• Modré pouzdro 38,5 x 43,5 x 17 mm s hmotností 28,5 g. Montuje se do krabice, za stěnu nebo nad podhled.

Co si ještě připravit

• Předřadník nebo zdroj s řídicím vstupem 0 až 10 V nebo 1 až 10 V. Modul sám svítidlo nestmívá, řídí jeho zdroj.
• Nulový vodič. Výrobce uvádí, že provoz bez něj možný není.
• Jištění 16 A s charakteristikou B nebo C. Výrobce předepisuje i vypínací schopnost 6 kA a třídu omezení energie 3.
• Vodiče 0,5 až 4 mm². Odizolovat 5 až 6 mm, dotáhnout momentem 0,4 Nm.
• Místo v krabici, za stěnou nebo v podhledu. Jiné umístění výrobce neuvádí.
• Elektrikáře. Jde o zásah do obvodu 110 až 240 V.

Kde najde využití

• svítidla s předřadníkem řízeným signálem 0-10V nebo 1-10V
• doplnění stávající instalace, kde zůstávají původní vypínače
• byty, rodinné domy a bytové domy
• menší kanceláře, prodejny a provozovny
• úřady, školy a univerzity

Důležité před nákupem

• Nulový vodič je u tohoto modelu nutný.
• Modul řídí předřadník signálem, sám svítidlo nenapájí. Bez předřadníku s rozhraním 0-10V nebo 1-10V nemá co ovládat.
• Relé sepne nejvýše 13 A při 240 V AC. Rozsah ampérmetru do 16 A není zatížitelnost výstupu.
• Maximální řídicí proud výstupu je 35 mA.
• Vnější jištění má být 16 A s charakteristikou B nebo C, s vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Naměřené hodnoty se v zařízení neukládají.
• Výrobek je určen jen do vnitřních prostor, provozní teplota je -20 až 40 °C.
• Modul má ochranu proti přehřátí, přepětí, nadproudu a nadměrnému výkonu.
• Na rozhraní pro Add-on je při napájeném modulu vysoké napětí.

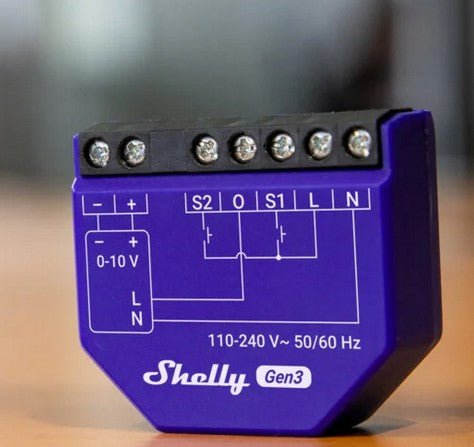

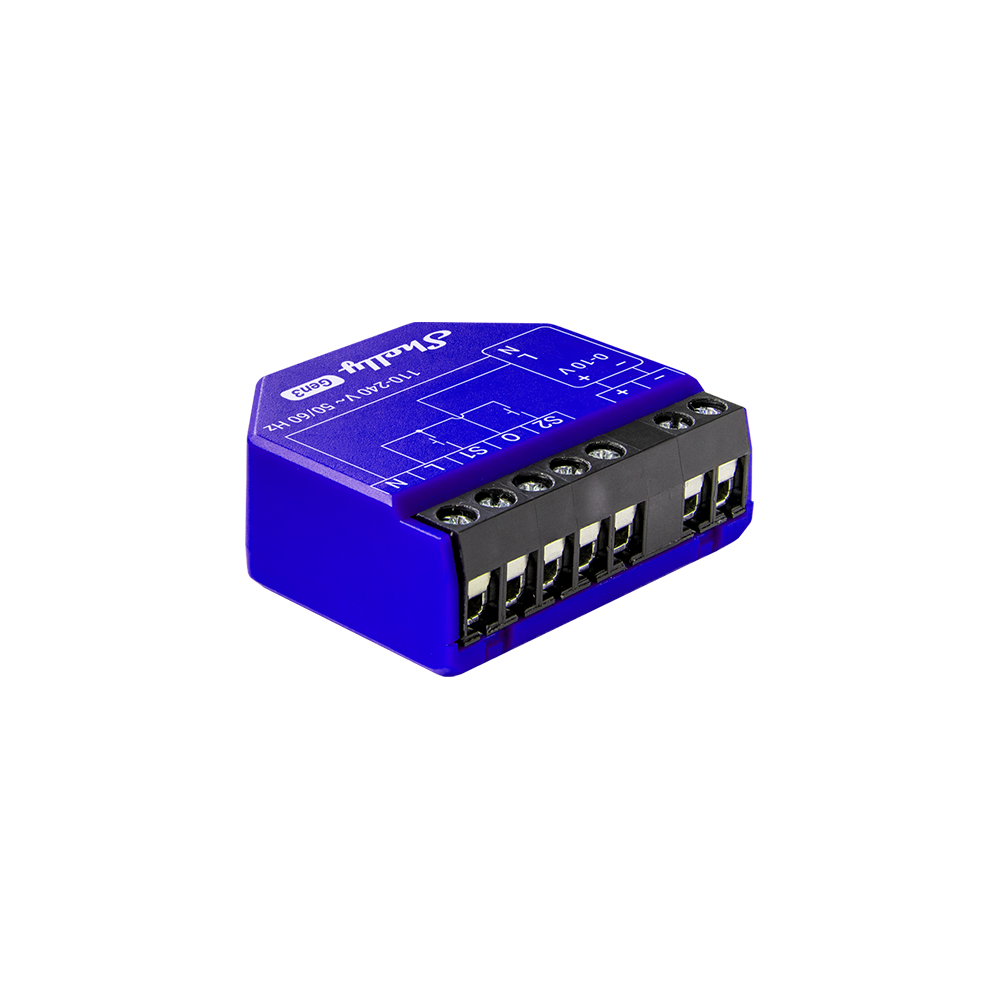

Připojovací svorky

Modul spojuje dvě různé věci, spínaný síťový okruh a řídicí napětí pro zdroj svítidla. Svorky jsou proto rozdělené do dvou skupin.

Průřez vodičů je 0,5 až 4 mm², odizolování 5 až 6 mm a utahovací moment 0,4 Nm. Použít lze plné i lanové vodiče a vodiče s dutinkami.

Časté dotazy

Potřebuji nulový vodič?
Ano. U tohoto modelu je nulový vodič potřeba.

Zvládne 0-10V i 1-10V?
Ano, modul podporuje oba typy předřadníků.

Kolik unese relé?
Nejvýše 13 A při 240 V AC.

Ukládá si naměřenou spotřebu?
Neukládá. Naměřená data zařízení neuchovává.

Jak se dostanu do továrního nastavení?
Přidržením ovládacího tlačítka na deset sekund. Přidržení na pět sekund zapne přístupový bod a Bluetooth.

Tři proudy, které se nesmí poplést

U tohoto modulu figurují tři různé proudové hodnoty a každá znamená něco jiného. Nejčastější omyl je číst jištění jako zatížitelnost.

⛔ Naměřené hodnoty se v modulu neukládají. Výrobce uvádí, že paměť měřených dat přístroj nemá, historie tedy musí vznikat v systému, do kterého modul hlásí.
