SHELLY DALI Dimmer Gen3 Řídicí modul svítidel DALI s napájením sběrnice pro 5 předřadníků, WiFi, Bluetooth

Svítidla s předřadníkem DALI se neovládají fází, ale zprávami po sběrnici. Shelly DALI Dimmer Gen3 je most mezi nimi a ekosystémem Shelly, funguje jako brána mezi Shelly a sítí světel DALI. Sám tedy nestmívá, jen posílá povely tomu, kdo stmívá.

Je to pro vás?

• Ano, pokud máte svítidla s předřadníkem DALI a chcete je dostat do aplikace Shelly nebo do systému třetí strany.
• Ne, pokud chcete stmívat běžné LED nebo halogeny na síťovém napětí. Na to jsou jiné stmívače Shelly.
• Pozor, bez sběrnice DALI nemá tenhle modul co ovládat.

Hlavní vlastnosti

• řídicí jednotka DALI v režimu single master pro předřadníky LED podle části 207
• dvě sběrnicové svorky D+ a D-, tedy jedna sběrnice DALI
• vlastní napájení sběrnice, zaručených 10 mA pro až 5 jednotek DALI
• jmenovité napětí sběrnice 16 V, zkratový proud pod 35 mA
• dva vstupy S1 a S2 pro vypínače nebo tlačítka
• napájení 110 až 240 V AC ±10 %, spotřeba pod 2 W
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2, podpora KNXnet/IP
• rozměry 42 x 37 x 17 mm, hmotnost 18 g, zelené provedení

Co produkt umí

Řídit jas připojených předřadníků, a to jako jednu skupinu pomocí všesměrových zpráv. Jednotlivá svítidla tedy odděleně neovládá. Podporovaný je typ DT6, což znamená řízení intenzity světla, zatímco ovládání teploty chromatičnosti podporované není. Nad rámec samotného stmívání nabízí noční režim s vlastním jasem, nastavení minimálního a maximálního jasu, rychlost přechodu při držení tlačítka i dobu přechodu od nuly do sta procent. K tomu 20 časových plánů, 20 webhooků a skriptování.

Ovládání a komunikace

Wi-Fi 802.11 b/g/n a Bluetooth 4.2, k tomu podpora KNXnet/IP pro nasazení v budovách. Modul umí sloužit i jako brána pro zařízení BLE a jako opakovač Wi-Fi. Modul má vlastní vestavěné webové rozhraní pro sledování, ovládání i nastavení. Hub potřeba není. Z hlasových asistentů zvládá u Amazon Alexa ovládání jasu a u Google Smart Home vlastnost Brightness. Ručně se stmívá z jednoho nebo dvou tlačítek na vstupech S1 a S2.

Instalace a použití

Modul se montuje do instalační krabice nebo do podhledu. Zapojení svěřte kvalifikovanému elektrikáři.

• fázový a střední vodič na svorky L a N
• ovládací prvky na svorky S1 a S2
• sběrnice DALI na svorky D+ a D-
• vodiče o průřezu 0,5 až 1,5 mm², odizolování 5 až 6 mm
• šrouby svorek dotahujte momentem nejvýše 0,4 Nm
• pozor na rozšiřující rozhraní, při napájeném zařízení je na něm vysoké napětí

Vybavení

• Napájení sběrnice přímo z modulu. Zaručených 10 mA při jmenovitých 16 V, samostatný napáječ DALI tedy není třeba.
• Zelené pouzdro 42 x 37 x 17 mm s hmotností 18 g. Vejde se do instalační krabice i nad podhled.
• Vnitřní snímač teploty. Modul si hlídá vlastní přehřátí.
• Wi-Fi i Bluetooth 4.2. Wi-Fi do 30 m uvnitř, Bluetooth do 10 m.
• Dvacet časových plánů, dvacet webhooků, skriptování a MQTT. Není to jen stmívač, ale programovatelný uzel.
• Šifrování TLS 1.2. Zabezpečená komunikace přímo v modulu.

Co si ještě připravit

• Svítidla nebo předřadníky s rozhraním DALI. Modul řídí sběrnici DALI, na běžné stmívatelné LED není.
• Spočítat předřadníky. ⛔ Sběrnice má zaručených 10 mA, což stačí na pět jednotek DALI. U větší instalace je třeba samostatné napájení sběrnice.
• Nulový vodič v krabici. Výrobce uvádí, že provoz bez nulového vodiče možný není.
• Vodiče s průřezem 0,5 až 1,5 mm². Odizolovat 5 až 6 mm a dotáhnout momentem 0,4 Nm.
• Místo v krabici nebo nad podhledem. Jiný způsob montáže výrobce neuvádí.
• Elektrikáře. Jde o zásah do obvodu 110 až 240 V.

Kde najde využití

• kanceláře a zasedačky se sběrnicí DALI bez dalších řídicích zařízení
• obchodní prostory, kde svítidla mají předřadník DALI
• podhledy, do kterých se modul vejde vedle svítidla
• propojení světel DALI s aplikací Shelly nebo se systémem KNX
• menší okruhy do pěti předřadníků, kde stačí vlastní napájení sběrnice

Důležité před nákupem

• Bez svítidel s předřadníkem DALI modul nemá co ovládat. Běžnou LED nebo halogen na síťovém napětí nestmívá.
• Vlastní napájení sběrnice je zaručeno pro pět jednotek DALI, samotné jednotky mají být napájeny externě.
• Všechny předřadníky jsou řízeny jako jedna skupina. Jednotlivá svítidla odděleně ovládat nelze.
• Ovládání teploty chromatičnosti podporované není, podporován je typ DT6.
• Nulový vodič je potřeba, bez něj modul nepracuje.
• Na rozšiřujícím rozhraní je při napájeném modulu vysoké napětí.

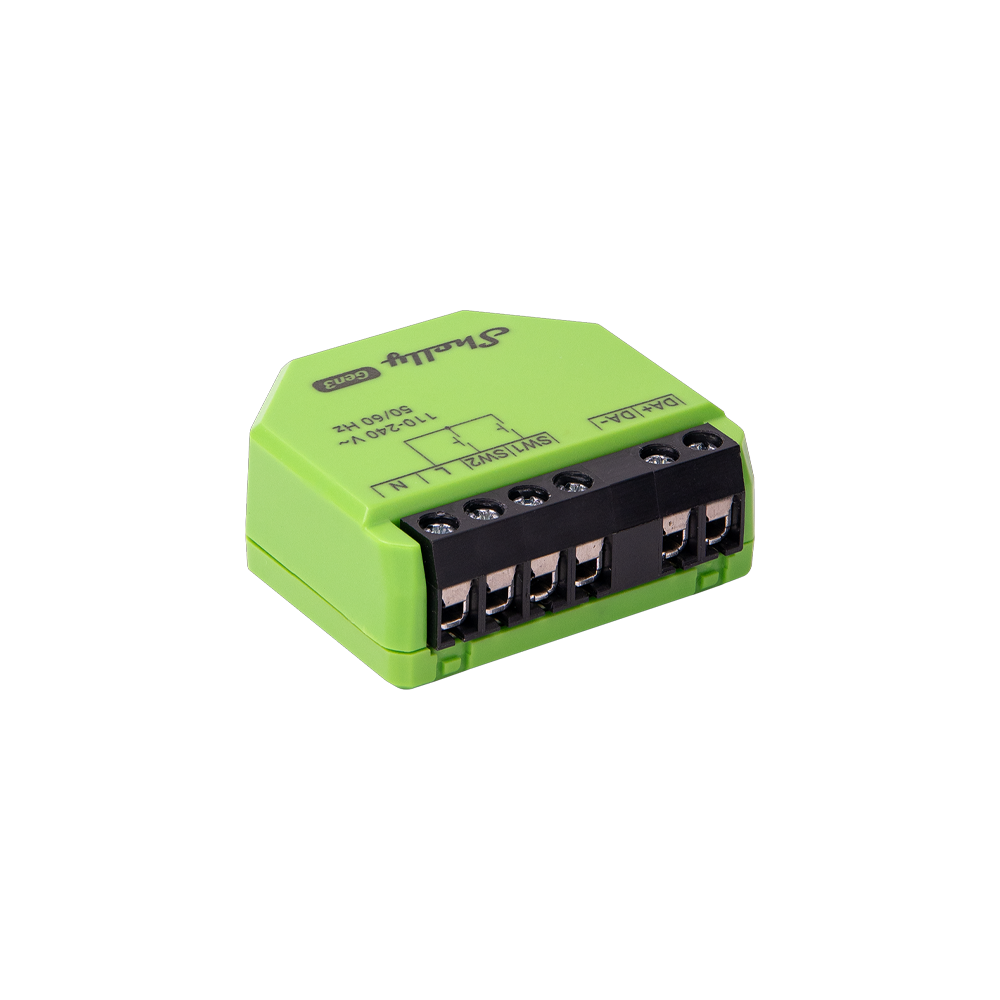

Připojovací svorky

Modul má dvě skupiny svorek, síťovou stranu a sběrnici DALI. Záměna znamená poškození, proto se vyplatí znát je ještě před otevřením krabice.

Pro všechny svorky platí průřez 0,5 až 1,5 mm², odizolování 5 až 6 mm a utahovací moment 0,4 Nm. Vhodné jsou plné i lanové vodiče a vodiče s dutinkami.

Časté dotazy

Kolik svítidel k němu připojím?
Až pět jednotek DALI z vlastního napájení sběrnice, se zaručeným proudem 10 mA.

Zvládne měnit teplotu bílé?
Ne. Podporovaný je typ DT6, ovládání teploty chromatičnosti podporované není.

Můžu ovládat každé svítidlo zvlášť?
Modul řídí všechny připojené předřadníky jako jednu skupinu pomocí všesměrových zpráv.

Funguje bez nulového vodiče?
Ne, nulový vodič je nutný.

Potřebuju k němu hub?
Ne. Modul je připraven k použití lokálně i vzdáleně přes Shelly Smart Control nebo systémy třetích stran.

Kolik svítidel modul utáhne

U sběrnice DALI nerozhoduje výkon svítidel, ale proud, který sběrnice dodá řídicím jednotkám. Právě to je zde omezením.

⛔ Má-li instalace víc než pět jednotek DALI, modul je sám nenapájí a sběrnice potřebuje vlastní napáječ. Tohle je nejčastější důvod, proč instalace s DALI po rozšíření přestane fungovat.
