SHELLY EM Gen3 Měřič spotřeby 2kanálový s kleštinou CT 50A v balení a suchým kontaktem 2 A, WiFi, Bluetooth

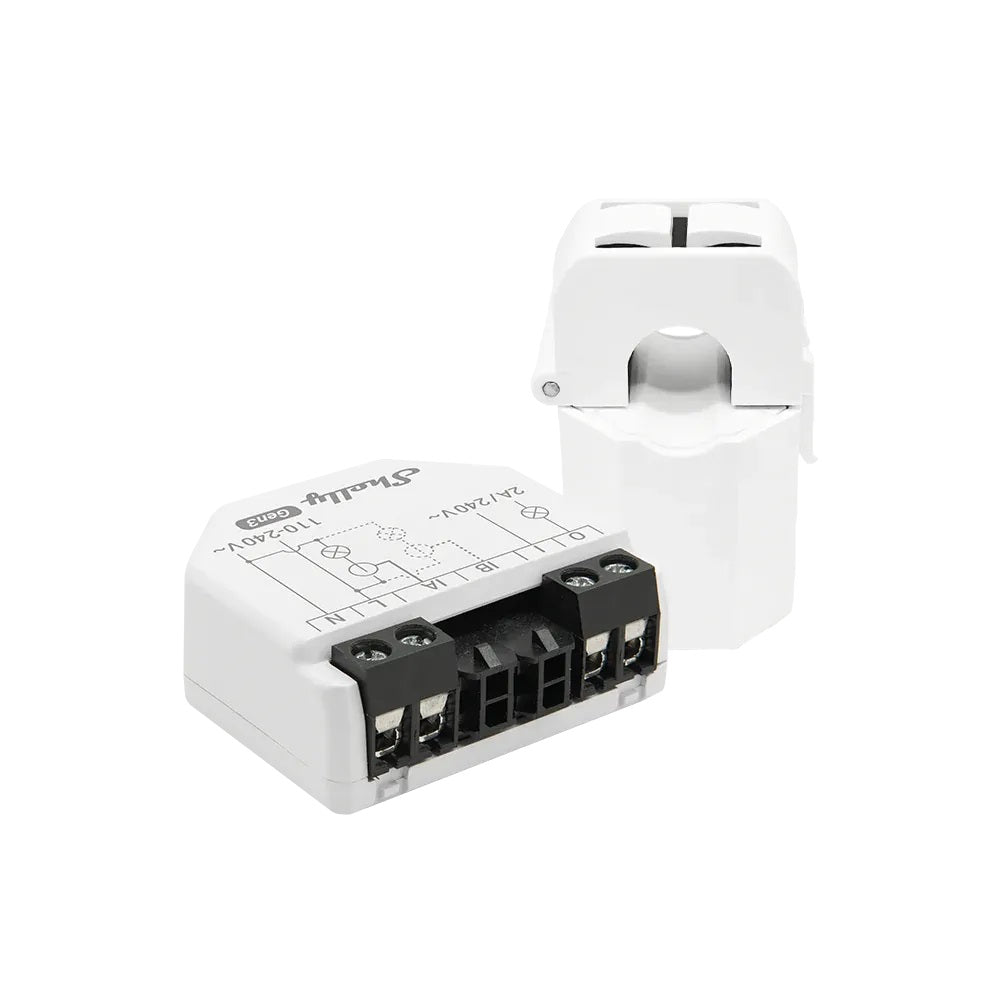

Malý měřič, který se vejde do instalační krabice vedle spotřebiče nebo do rozvaděče. Shelly EM Gen3 obemkne vodič kleštinou, měří tedy proud bez přerušení vodiče, a k tomu si data ukládá do sebe. Jedna kleština 50 A je součástí balení.

Je to pro vás?

• Ano, pokud chcete měřit spotřebu jednoho nebo dvou okruhů.
• Ano, pokud chcete historii i bez cloudu. Modul si data ukládá do sebe.
• Ano, pokud nechcete rozpojovat vodič. Kleština se na něj jen nasadí a jedna je v balení.
• Ano, pokud potřebujete data vytáhnout do CSV nebo přes RPC do JSON.
• Ne, pokud potřebujete spínat zátěž. Kontakt na výstupu zvládne jen 2 A.
• Ne, pokud máte kleštinu CT 50A ze staršího Shelly EM. Pro tuto generaci určená není.
• Ne, pokud měříte víc než dva okruhy. Na to jsou třífázové modely.

Hlavní vlastnosti

• měření až dvou okruhů pomocí měřicích kleštin

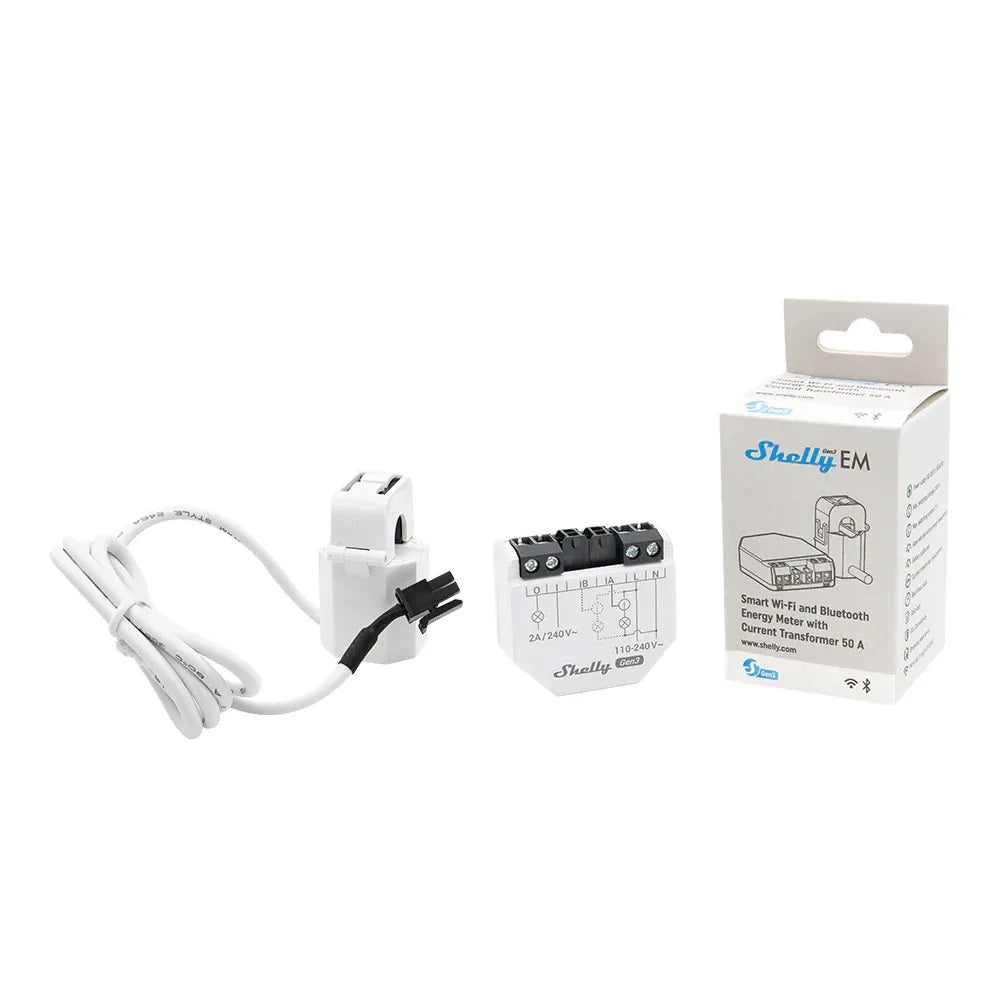

• kleština CT 50A je součástí balení
• měří činný i zdánlivý výkon a energii, účiník a činnou i jalovou energii základní harmonické
• voltmetr 110 až 240 V s přesností ±2 %, ampérmetr 0 až 80 A
• vnitřní úložiště nejméně na deset dní dat v minutovém rozlišení
• export do CSV a přes RPC do JSON
• suchý kontakt pro spínání do 2 A při 240 V
• rozměry 37 x 42 x 16 mm, hmotnost 23 g

Co produkt umí

Měří bezkontaktně, kleština se jen nasadí na vodič. Vedle běžného výkonu a spotřeby sleduje i zdánlivý výkon a účiník, tedy údaj, který ukáže, jestli je zátěž pro síť příznivá. Data si ukládá do sebe, nejméně deset dní v minutovém rozlišení, a dají se stáhnout do CSV nebo přes RPC v JSON. Navíc má jeden suchý kontakt, kterým se dá podle měření něco sepnout, ale jen do 2 A.

Ovládání a komunikace

Modul komunikuje po Wi-Fi 802.11 b/g/n a Bluetooth 4.2. Modul může pracovat samostatně v místní síti nebo přes cloudové služby a má vestavěné webové rozhraní. Na těle je jedno tlačítko, pět sekund podržení zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení. Kontrolka je jednobarevná a jednotlivé stavy rozlišuje rytmem blikání. Uvnitř běží ESP-Shelly-C38F s 8 MB paměti flash.

Instalace a použití

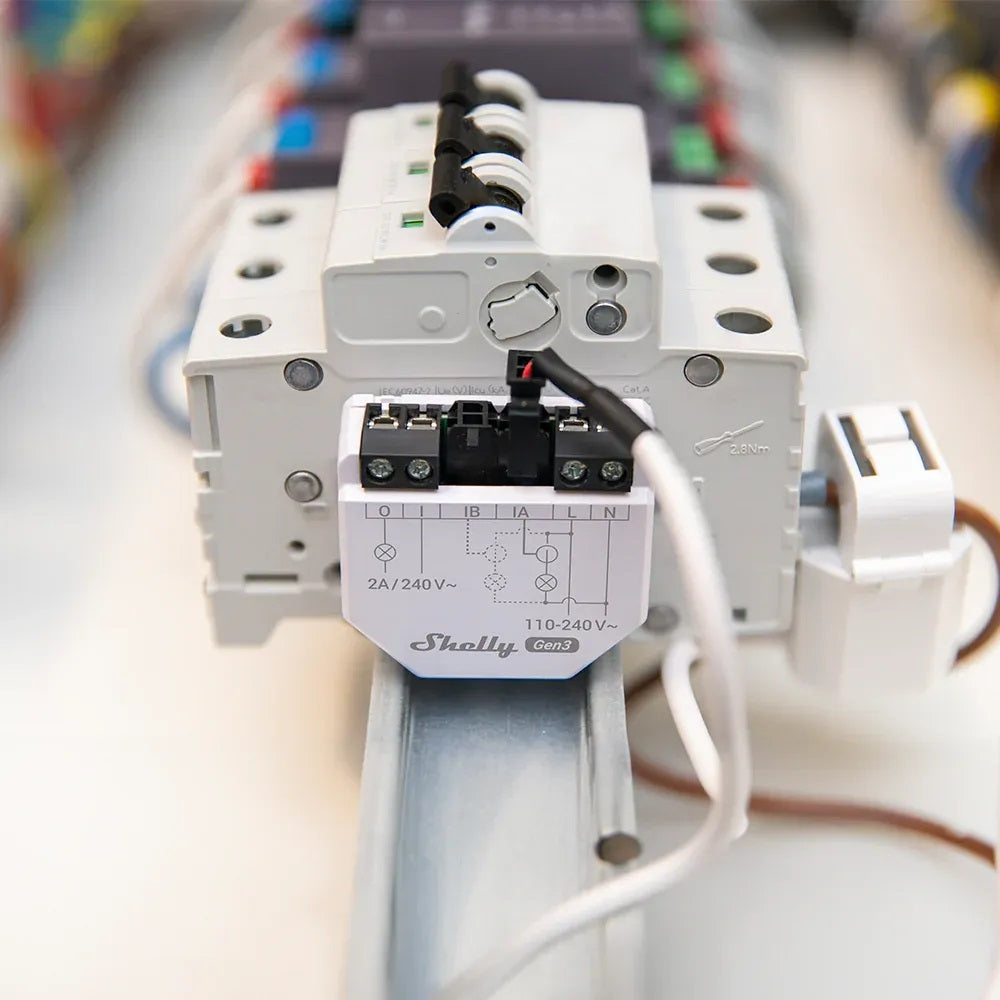

Modul patří do nástěnné konzole nebo do rozvaděče a doplní se i do běžné instalační krabice tam, kde je málo místa. Při montáži rozhodují tyto údaje:

• napájení 110 až 240 V při 50 nebo 60 Hz, vlastní spotřeba pod 1,2 W
• vodič 0,5 až 4 mm² odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm
• vnější jištění 2 A s charakteristikou B nebo C
• vypínací schopnost 6 kA a třída omezení energie 3

Vybavení

• Dva měřicí kanály a proudová svorka CT 50A v balení. Druhý kanál lze doplnit svorkou CT 50A nebo CT 80A podle toho, jak velký okruh se měří.
• Rozsah měření proudu 0 až 80 A. Přesnost ±2 % v pásmu 2 až 50 A, ±2 % v pásmu 1 až 2 A a ±5 % pod jedním ampérem.
• Úplná sada veličin. Činný i zdánlivý výkon, činná i zdánlivá energie, účiník a navíc základní harmonická činné a jalové energie.
• Vlastní paměť naměřených dat. Výrobce uvádí nejméně deset dní v minutovém rozlišení přímo v přístroji.
• Export do CSV a JSON. Zaznamenané hodnoty se dají dostat ven, nejen prohlédnout v aplikaci.
• Výstup na ovládání stykače do 2 A a vnitřní snímač teploty. Měřič tedy umí i spínat, ale jen ovládací cívku.

Co si ještě připravit

• Jištění 2 A s charakteristikou B nebo C. ⚠️ Ne 16 A. Tohle je měřicí přístroj, ne spínací modul, a výrobce k němu předepisuje dvouampérové jištění, vypínací schopnost 6 kA a třídu omezení energie 3.
• Druhou proudovou svorku, pokud chcete měřit oba kanály. V balení je jedna CT 50A, doplnit lze CT 50A nebo CT 80A.
• Místo na svorku kolem vodiče. Svorka se nasazuje na jeden vodič, ne na celý kabel, a musí jít zacvaknout.
• Vodiče 0,5 až 4 mm². Odizolovat 6 až 7 mm a dotáhnout momentem 0,4 Nm.
• Místo v rozváděči nebo v instalační krabici. Jiné umístění výrobce neuvádí.
• Elektrikáře. Je to zásah do obvodu 110 až 240 V a práce v rozváděči.

Kde najde využití

• měření spotřeby tepelného čerpadla nebo bojleru
• dva okruhy sledované z jednoho místa
• fotovoltaika, kde je potřeba znát odběr i účiník
• podružné měření v pronájmu nebo v dílně
• instalace, kde má být historie k dispozici i bez připojení k cloudu

Důležité před nákupem

• V balení je jedna kleština CT 50A. Pro druhý kanál si musíte kleštinu dokoupit.
• Kompatibilní jsou kleštiny CT 50A a CT 80A. Kleština CT 50A pro starší Shelly EM sem nepatří, má samostatné objednací číslo a pro tuto generaci určená není.
• Výstupní kontakt je určený pro spínání do 2 A při 240 V~. Na běžný spotřebič to nestačí.
• Předepsané jištění je 2 A, tedy podstatně méně než u spínacích modulů.
• Přesnost ampérmetru je ve třech pásmech, ±2 % pro 2 až 50 A, ±2 % pro 1 až 2 A a ±5 % pro 0 až 1 A.
• Minimální zátěž pro kalibraci mezi kanály je 500 W. Práh nulové zátěže je samostatný údaj, 30 VA na kanál.
• Kapacita úložiště je daná časem, nejméně deset dní po minutě, ne megabajty. Údaj o 8 MB se týká paměti procesoru.

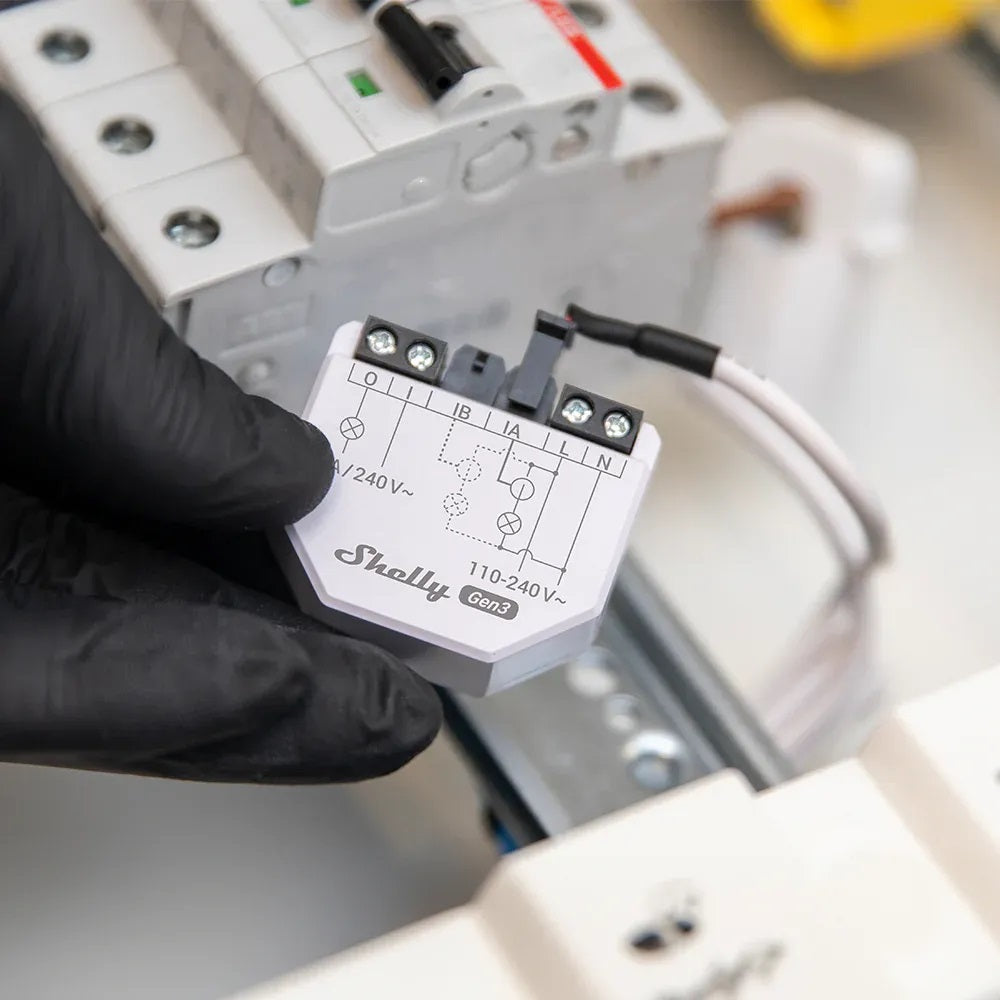

Připojovací svorky

Měřič má dvě skupiny svorek. Jedny jsou pro vlastní napájení a pro výstup na stykač, druhé pro proudové svorky, které měří samotný okruh.

Průřez vodiče je 0,5 až 4 mm², odizolování 6 až 7 mm a utahovací moment 0,4 Nm. Použít lze plné i lanové vodiče a vodiče s dutinkami.

Časté dotazy

Kolik kleštin je v balení?
Jedna, typ CT 50A. Druhý kanál si dovybavíte samostatně.

Můžu jím něco spínat?
Má jeden suchý kontakt do 2 A při 240 V~. Je to na signál nebo na malé zařízení, ne na spotřebič.

Jak dlouho si pamatuje měření?
Nejméně deset dní v minutovém rozlišení, s exportem do CSV nebo JSON.

Je přesný?
Napětí ±2 %, proud ±2 % pro 2 až 50 A, ±2 % pro 1 až 2 A a ±5 % pro 0 až 1 A.

Sedne na něj kleština od starého Shelly EM?
Nesedne. Ta kleština pro EM Gen3 určená není.

Co modul změří a co si zapamatuje

U měřičů nerozhoduje jen rozsah, ale i tři hranice, které se v katalozích nezmiňují. Právě na nich vzniká pocit, že přístroj měří nepřesně.

🔑 Práh 30 VA na kanál je ten, který nejčastěji mate. Není to chyba měření, je to hranice, pod kterou přístroj hlásí nulu.
