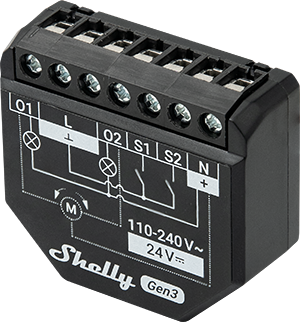

SHELLY 2PM Gen3 Spínací modul s měřením spotřeby, 2kanálový, WiFi, Bluetooth, Matter

Dva výstupy, dvě měření a k tomu možnost přepnout celý modul do režimu rolety. Shelly 2PM Gen3 se schová do instalační krabice a podle nastavení z něj je buď dvojice spínačů, nebo ovladač pohonu žaluzie.

Je to pro vás?

• Ano, pokud chcete ovládat dva okruhy a u každého vidět spotřebu zvlášť.
• Ano, pokud místo dvou okruhů potřebujete ovládat roletu nebo žaluzii.
• Ano, pokud chcete zachovat klasické vypínače na stěně. Modul má vstupy S1 a S2.
• Ano, pokud máte instalaci na 24 V stejnosměrných. Modul zvládne i tu.
• Ne, pokud potřebujete na obou kanálech naplno 10 A současně. Součet je omezený na 16 A.
• Ne, pokud spínáte jeden okruh. Na to je jednokanálový modul.
• Ne, pokud se vám modul do krabice nevejde. Měří 37 x 42 x 16 mm.

Hlavní vlastnosti

• dva reléové výstupy, oba s měřením spotřeby
• střídavě 10 A na kanál, 16 A v součtu a špička 18 A, stejnosměrně nejvýše 10 A
• režim rolety s podporou žaluzií
• detekce překážky a bezpečnostní vypínač v režimu rolety
• napájení 110 až 240 V AC nebo 24 V DC ±10 %
• vlastní spotřeba pod 1,4 W
• dva vstupy S1 a S2 pro vypínače
• ochrana proti přehřátí, přepětí, nadproudu i překročení výkonu
• Wi-Fi a Bluetooth 4.2, skriptování, MQTT, 20 plánů
• svorky pro vodič 0,5 až 4 mm²
• rozměry 37 x 42 x 16 mm, hmotnost 30 g, černé provedení

Co produkt umí

Základem jsou dva reléové výstupy, na kterých se zároveň měří spotřeba, takže u každého okruhu vidíte odběr zvlášť. Druhým provozním režimem je režim rolety, který zvládne i žaluzie. Ochran má modul šest:

• detekce překážky, jen v režimu rolety
• bezpečnostní vypínač, jen v režimu rolety
• proti přehřátí
• proti přepětí
• proti nadproudu
• proti překročení výkonu

Ovládání a komunikace

Modul se připojuje na Wi-Fi v pásmu 2,4 GHz a podporuje Bluetooth 4.2. Firmware nabízí dvacet plánů, dvacet webhooků po pěti adresách, skriptování i MQTT. Oproti předchozímu modelu má vylepšený procesor a větší paměť. Matter se u zařízení Gen3 a novějších zapíná postupem ze samostatného návodu. Jediné tlačítko slouží ke dvěma věcem: pět sekund podržení zapne přístupový bod a Bluetooth, deset sekund vrátí tovární nastavení.

Instalace a použití

Modul patří do standardní instalační krabice, za zásuvku nebo za vypínač. Výstupy O1 a O2 vedou k zátěžím, vypínače na S1 a S2, napájení na L a N, případně na svorky pro 24 V stejnosměrných. Do šroubových svorek patří vodič 0,5 až 4 mm² odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Před modul patří jistič s charakteristikou B nebo C na nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3. U indukčních zátěží je podmínkou RC odrušovací člen. Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.

Co si ještě připravit

• RC odrušovací člen ke každé induktivní zátěži. Motory, ventilátory, chladničky, pračky, sušičky, transformátory a napájecí zdroje LED jsou podporované jedině s ním, bez něj ne.
• Jistič před modulem s charakteristikou B nebo C na nejvýše 16 A, vypínací schopností nejméně 6 kA a třídou omezení energie 3.
• Nulový vodič v krabici. Při střídavém napájení modul potřebuje L i N. Pokud v krabici nula není, tenhle model tam nepatří.
• Dost místa za přístrojem. Modul měří 37 x 42 x 16 mm, u mělké krabice s tím počítejte.
• Při ovládání rolety koncové spínače pohonu, případně pohon, který je má zabudované. Detekce překážky je nenahrazuje.

Kde najde využití

• dvě světla ovládaná dvěma klávesami jednoho vypínače
• roleta nebo žaluzie s detekcí překážky
• zásuvkový okruh, u kterého chcete znát spotřebu
• instalace napájená 24 V stejnosměrnými
• rekonstrukce, kde se ovládání doplňuje do stávající krabice

Důležité před nákupem

• Součet obou kanálů je omezený na 16 A, i když každý sám zvládne 10 A.
• Špičkový součtový proud je 18 A.
• U indukčních zátěží je podmínkou RC odrušovací člen.
• Maximální spínané napětí je 240 V střídavých nebo 30 V stejnosměrných.
• Napájení může být 110 až 240 V střídavých nebo 24 V stejnosměrných ±10 %.
• Modul je v černém provedení, včetně svorek.
• Matter se zapíná postupem ze samostatného návodu pro zařízení Gen3 a novější.
• Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Instalaci smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Všechny svorky jsou šroubové a černé, stejně jako tělo modulu.

Do svorek patří vodič o průřezu 0,5 až 4 mm², odizolovaný na 6 až 7 mm, utahovací moment nejvýše 0,4 Nm. Modul má navíc rozhraní pro přídavný modul Shelly, na kterém je při zapnutém napájení vysoké napětí.

Časté dotazy

Utáhne oba kanály naplno?
Ne. Každý kanál zvládne 10 A, ale součet obou je omezený na 16 A.

Zvládne žaluzie?
Ano, modul má samostatný režim rolety a zvládne i žaluzie.

Co se stane, když roleta na něco narazí?
V režimu rolety má modul detekci překážky a bezpečnostní vypínač.

Můžu jej napájet 24 V?
Ano, napájení je 110 až 240 V střídavých nebo 24 V stejnosměrných ±10 %.

Měří spotřebu na obou výstupech?
Ano, oba reléové výstupy jsou s měřením spotřeby.

Shelly 2PM Gen3 nebo Shelly 2PM Gen4?

2PM Gen3 zvolte, když vám stačí Wi-Fi a chcete zaplatit méně. 2PM Gen4 zvolte, když potřebujete Zigbee nebo Matter rovnou z krabice, bez zapínání přes samostatný postup. Zařízení běží vždy v jednom z těch dvou profilů, ne v obou zároveň.
