SHELLY Plus 0-10V Dimmer Stmívací modul, WiFi, Bluetooth

Průmyslová svítidla, LED drivery a řada regulovatelných pohonů se neřídí fázovým stříháním, ale samostatným řídicím signálem 0 až 10 V. Shelly Plus 0-10V Dimmer je přesně ten článek, který tento signál vyrábí a dá se ovládat z telefonu, z nástěnného vypínače i podle časového plánu. Modul se schová do instalační krabice za vypínač a k připojenému driveru vedou jen dva tenké vodiče.

Je to pro vás?

• Ano, pokud máte svítidlo nebo LED driver s řídicím vstupem 0 až 10 V a chcete ho stmívat z telefonu nebo hlasem.
• Ano, pokud chcete zachovat stávající nástěnný vypínač. Modul má dva vstupy a zvládá ovládání jedním i dvěma tlačítky.
• Ano, pokud potřebujete řídit otáčky ventilátoru nebo polohu ventilu, které mají vstup 0 až 10 V.
• Ano, pokud chcete noční režim, plynulé náběhy a přesné hranice nejnižšího a nejvyššího jasu.
• Ne, pokud chcete stmívat běžnou stmívatelnou žárovku přímo. Tento modul nespíná síťové napětí, jen posílá řídicí signál.
• Ne, pokud v krabici nemáte nulový vodič. Výrobce ho vyžaduje.
• Ne, pokud hledáte modul na vlhké místo. Výrobce zakazuje instalaci tam, kde může zmoknout.

Hlavní vlastnosti

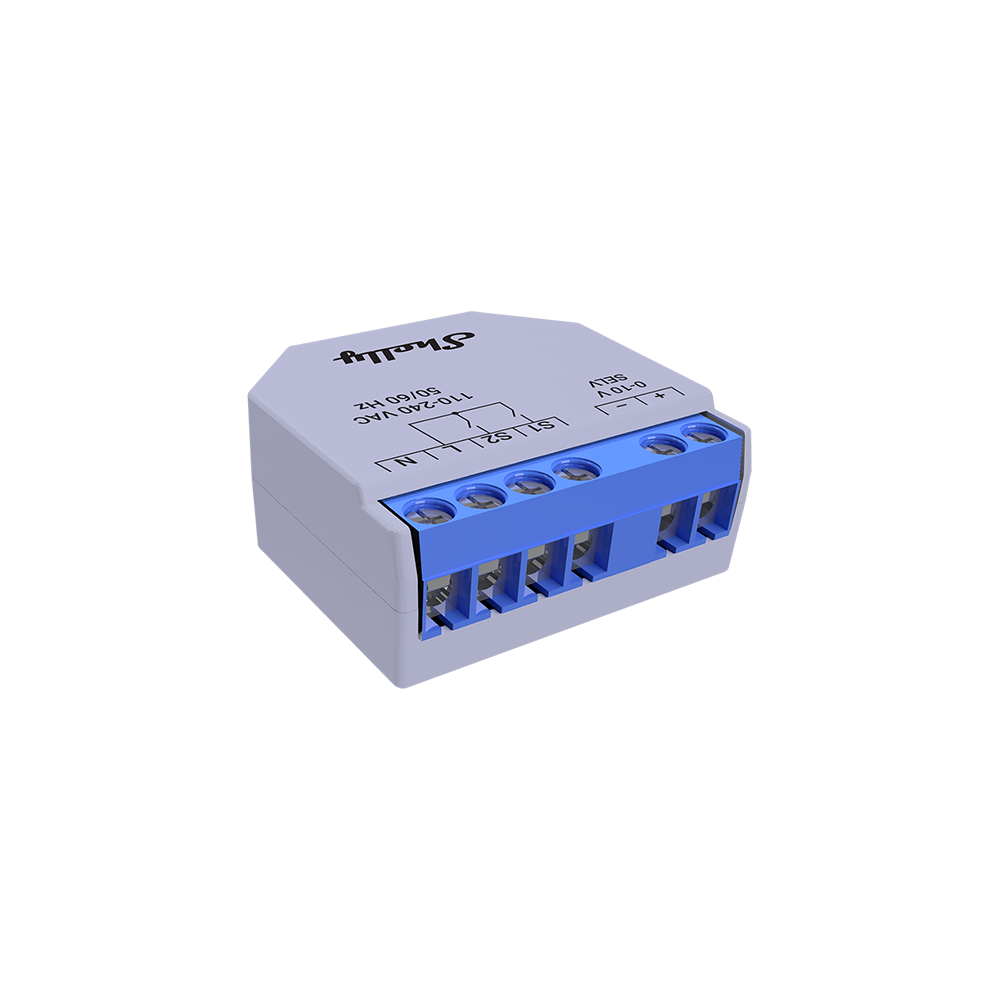

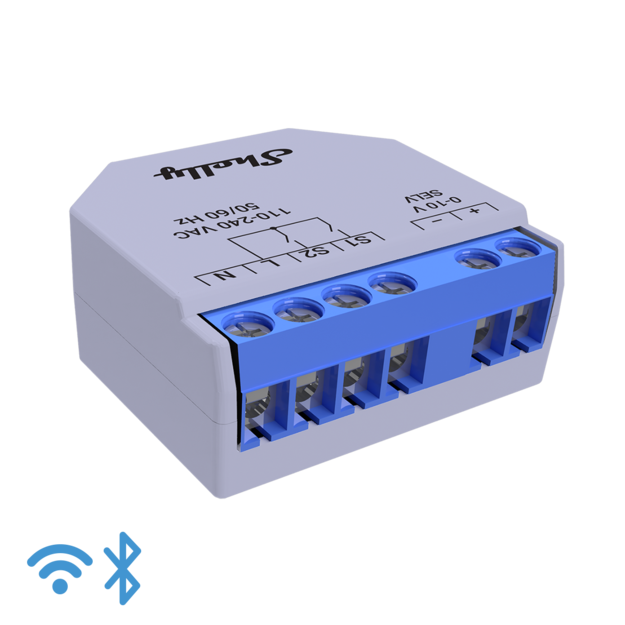

• Výstupní svorky plus a minus, jeden řídicí pár 0 až 10 V
• Nejvýše 10 V DC, 35 mA a 0,35 W na výstupu
• Typ řízení current sinking, tedy proud teče do modulu
• Dva vstupy S1 a S2 pro vypínač nebo tlačítko
• Napájení 110 až 240 V AC s tolerancí 10 %, vlastní spotřeba pod 1,2 W
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• Rozhraní pro Shelly Plus Add-on pro připojení čidel
• Ochrana proti přehřátí a vnitřní teplotní čidlo

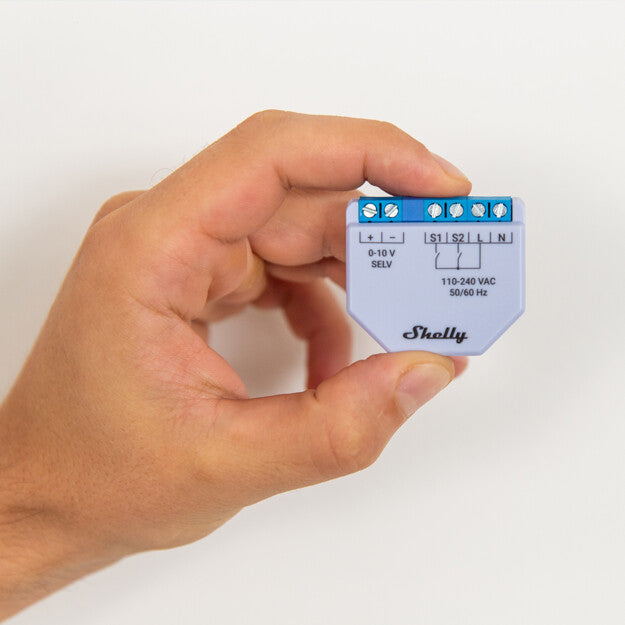

• Rozměry 42 x 37 x 17 mm, hmotnost 17 g, montáž do instalační krabice

Co produkt umí

Modul nepracuje jako obyčejný stmívač. Na výstupu nemá síťové napětí, ale stejnosměrný řídicí signál 0 až 10 V, kterému rozumí předřadník, LED driver nebo měnič. Výkon svítidla tedy nejde přes modul, ten jen říká driveru, jak silně má svítit. Z toho plyne i to, proč jsou hodnoty na výstupu tak nízké, jen 35 mA a 0,35 W.

Výrobce ho kromě svítidel uvádí i pro řízení otáček motoru nebo měniče a pro řízení ventilů, pokud mají vstup 0 až 10 V. Webové rozhraní přitom v obou případech zobrazuje ovládání světla.

• Noční režim. V nočních hodinách nastaví vlastní úroveň jasu.
• Nejnižší a nejvyšší jas. Rozsah řídicího signálu se dá zúžit, takže regulace je na konci stupnice jemnější.
• Rychlost stmívání tlačítkem. Určuje, jak rychle se jas mění během držení tlačítka.
• Doba přechodu. Nastaví, za jak dlouho přejde jas z nuly na sto procent.
• Základní i rozšířené časové plány. Dvacet plánů, od týdenního režimu po plán s přesností od sekund po měsíce.
• Automatické časovače zapnutí a vypnutí.
• Místní akce. Scénáře běží v místní síti, bez cloudu.
• Skriptování a dvacet webhooků, každý až s pěti adresami.

Ovládání a komunikace

Do sítě se modul připojuje přes Wi-Fi 802.11 b/g/n, žádná brána Shelly není potřeba. Dosah Wi-Fi uvádí výrobce do třiceti metrů v budově a do padesáti metrů venku, dosah Bluetooth do deseti metrů v budově a do třiceti metrů venku, vždy podle místních podmínek.

• Vestavěné webové rozhraní přímo v modulu, pro sledování, ovládání i nastavení.
• MQTT pro vlastní systém domácí automatizace.
• Amazon Alexa, Google Smart Home a Samsung SmartThings jsou výrobcem uvedené jako podporované.
• Brána BLE. Modul přenáší data z bluetoothových zařízení do sítě Wi-Fi.
• Opakovač dosahu Wi-Fi. Signál se dá přes modul přeposílat.
• Ovládání jedním i dvěma tlačítky. Modul se přizpůsobí tomu, jaký vypínač už na zdi máte.

Vybavení

• Jedno ovládací tlačítko. Podržení pět sekund zapne přístupový bod a Bluetooth, podržení deset sekund vrátí tovární nastavení.
• Jednobarevná kontrolka. Rytmus blikání hlásí stav sítě a cloudu, celý slovník je v tabulce níže.
• Rozhraní pro Shelly Plus Add-on. Sériové rozhraní Shelly, přes které se připojují čidla.
• Šroubové svorky. Průřez vodiče 0,5 až 1,5 mm² pro plný, lanko i dutinku, odizolování 5 až 6 mm, utahovací moment 0,4 Nm.
• Procesor ESP32-U4WDH se 4 MB paměti flash.
• Plastové tělo s rozměry 42 x 37 x 17 mm a hmotností 17 g.

Instalace a použití

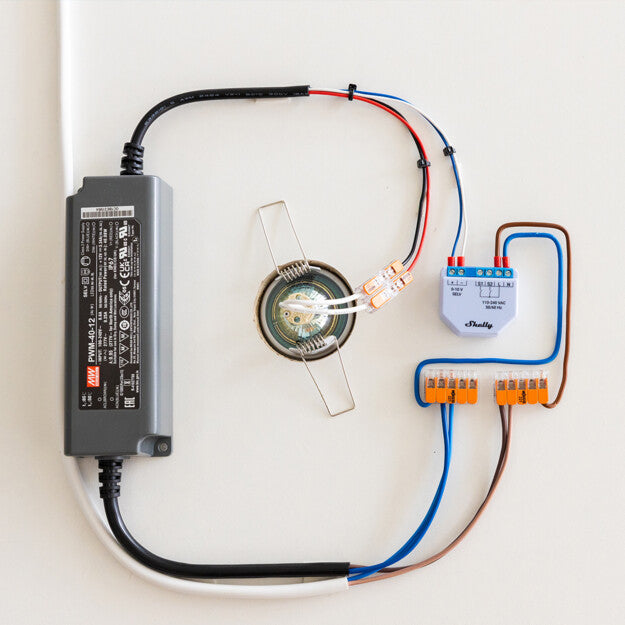

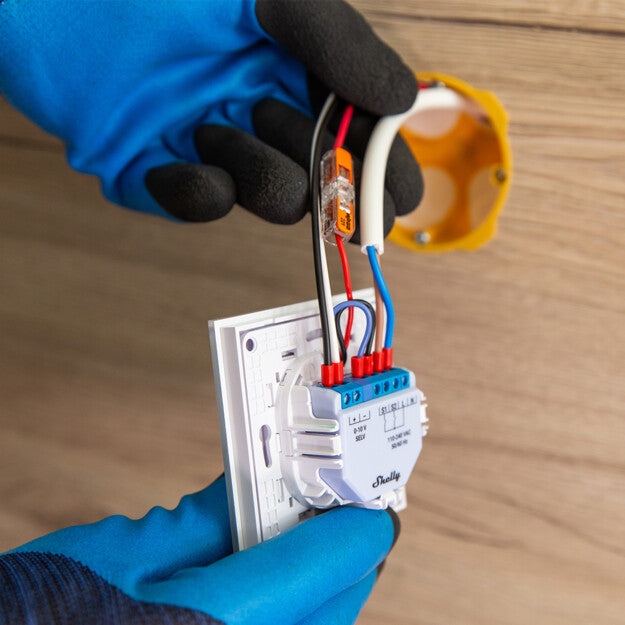

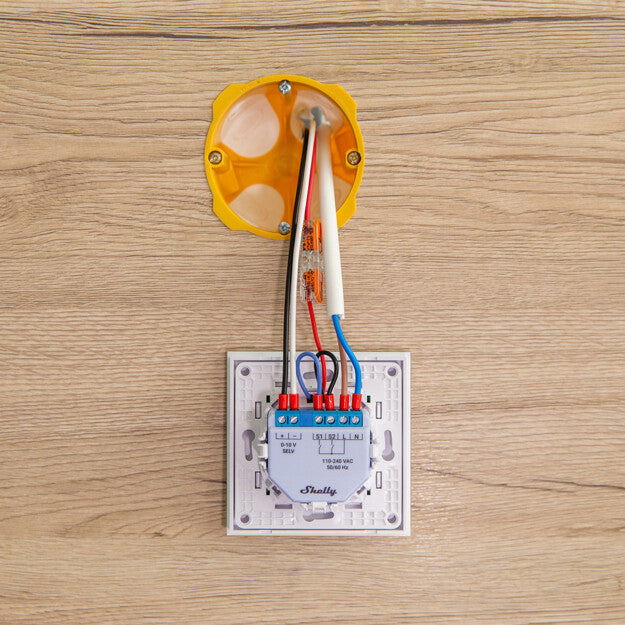

Modul patří do instalační krabice za vypínač. Na napájecí svorky se přivede fáze a nulový vodič, ze svorek plus a minus vede řídicí pár k driveru a na svorky S1 a S2 se připojí vypínač nebo tlačítko. Nulový vodič je nutný, výrobce práci bez něj neumožňuje.

Provozní rámec je -20 až 40 °C, vlhkost 30 až 70 % RH a nadmořská výška do 2000 m. Rozměry 42 x 37 x 17 mm se vejdou i do mělčí krabice, ale je potřeba počítat s prostorem pro vodiče.

Co si ještě připravit

• 🔴 Jistič nejvýše 2 A. Výrobce žádá v tištěném návodu jistič podle EN60898-1 s charakteristikou B nebo C, jmenovitým proudem nejvýše 2 A, zkratovou schopností alespoň 6 kA a třídou omezení energie 3. Je to výrazně méně než u zásuvkových modelů Shelly, proto se hodnota nesmí odhadovat podle nich.
• Nulový vodič v krabici. Bez něj modul pracovat nebude.
• Driver nebo svítidlo se vstupem 0 až 10 V. Bez řídicího vstupu modul nemá co ovládat.
• Wi-Fi 2,4 GHz. Modul pracuje v pásmu 2,4 GHz.
• Suché místo. Výrobce zakazuje instalaci tam, kde může zařízení zmoknout.
• Elektrikáře. Připojení na síť se dělá při vypnutém napájení a patří do rukou odborníka.

Kde najde využití

• kanceláře a obchodní prostory s LED svítidly řízenými signálem 0 až 10 V
• bytové domy, hotely, kde je osvětlení řešené centrálně
• rodinný dům, kde se má zachovat klasický vypínač a přibude stmívání z telefonu
• řízení otáček ventilátoru, pokud má motor nebo měnič vstup 0 až 10 V
• řízení ventilu se vstupem 0 až 10 V
• zemědělské a technické provozy s regulovaným osvětlením

Důležité před nákupem

• ⛔ Modul nespíná síťové napětí. Na výstupu je řídicí signál 0 až 10 V DC s proudem do 35 mA a výkonem do 0,35 W. Zátěž svítidla jde mimo modul, přes jeho driver.
• 🔴 Jistič nejvýše 2 A. Viz předchozí sekci.
• ⚠️ Při zapnutém napájení je na rozhraní pro Add-on vysoké napětí. Výrobce na to v knowledge base výslovně upozorňuje.
• ⚠️ Nulový vodič je nutný. Výrobce uvádí, že bez něj modul pracovat nedokáže.
• ⚠️ Zařízení se neotevírá. Uvnitř nejsou žádné díly, které by měl uživatel opravovat.
• ℹ️ Měřiče spotřeby výrobce u tohoto modulu neuvádí. Uvedené je jen vnitřní teplotní čidlo.
• ℹ️ Model je SNDM-00100WW. Prohlášení o shodě číslo 243 z 5. prosince 2025.

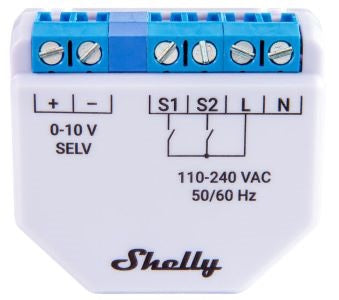

Připojovací svorky

Všechno v tabulce je legenda výrobce. Poslední sloupec je naše vysvětlení.

Průřez vodiče je 0,5 až 1,5 mm² pro plný vodič, lanko i dutinku, délka odizolování 5 až 6 mm a utahovací moment 0,4 Nm.

Časté dotazy

Můžu na něj připojit obyčejnou žárovku?
Ne. Modul nespíná síťové napětí, posílá jen řídicí signál 0 až 10 V. Svítidlo musí mít vlastní driver nebo předřadník s tímto vstupem.

Potřebuju nulový vodič?
Ano. Výrobce uvádí, že modul bez nulového vodiče pracovat nedokáže.

Jaký jistič mám použít?
Podle EN60898-1 s charakteristikou B nebo C a jmenovitým proudem nejvýše 2 A, se zkratovou schopností alespoň 6 kA a třídou omezení energie 3.

Funguje bez internetu?
Ano. Modul pracuje samostatně v místní síti Wi-Fi, má vestavěné webové rozhraní a místní akce i časové plány jsou uložené v něm.

Dá se zachovat původní vypínač?
Ano. Modul má dva vstupy a výrobce uvádí režim pro vypínač i pro tlačítko a ovládání jedním i dvěma tlačítky.

Jak se modul vrátí do továrního nastavení?
Podržením ovládacího tlačítka na deset sekund.

Kontrolka krok za krokem

Modul má jednu jednobarevnou kontrolku a všechno hlásí rytmem blikání. Seznam je seřazený od výchozího stavu po ten nejvyšší, přičemž každý další stav ten předchozí přebije. Všechno jsou údaje výrobce.
