SHELLY Pro 2PM Spínací modul na DIN lištu 2kanálový s měřením spotřeby a režimem pro rolety, WiFi, Bluetooth, LAN

Spínat a přitom vidět, kolik proudu okruh bere. Shelly Pro 2PM je dvoukanálový modul do rozvaděče, který měří spotřebu obou okruhů a navíc umí režim pro rolety. Jeden modul tak pokryje dvě světla nebo jednu roletu, podle toho, jak ho nastavíte.

Je to pro vás?

• Ano, pokud chcete u dvou okruhů vidět spotřebu.
• Ano, pokud potřebujete ovládat roletu z rozvaděče.
• Ne, pokud vám měření nechybí. Pak stačí Shelly Pro 2.
• Ne, pokud potřebujete stmívat. Na to je řada Pro Dimmer.

Hlavní vlastnosti

• dva reléové výstupy O1 a O2 se samostatnými vstupy I1 a I2
• maximální spínaný proud AC 16 A na kanál, celkem nejvýše 25 A
• měření napětí a proudu
• režim pro rolety a žaluzie se sedmi konfiguracemi ovládání
• ochrana proti přehřátí, přepětí, nadproudu i překročení výkonu
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 a Ethernet přes RJ45
• šířka 19 mm na DIN lištu, černé provedení
• skriptování, MQTT, dvacet plánů a dvacet webhooků

Co produkt umí

Dvě relé, dva samostatné okruhy a k tomu měření napětí a proudu. Podstatný je ale druhý režim. Modul ovládá rolety a nabízí sedm konfigurací vstupů, od odděleného režimu přes jedno tlačítko nebo jeden vypínač až po dvojici tlačítek či vypínačů a varianty s bezpečnostním spínačem. Vybíráte tedy podle toho, jak je roleta ovládaná ze stěny.

Ovládání a komunikace

Modul podporuje Wi-Fi, Bluetooth a Ethernet přes RJ45. Může pracovat samostatně v místní síti Wi-Fi nebo přes cloudové služby. Ovládání a nastavení obstará vestavěné webové rozhraní. Zvládne MQTT, skriptování, dvacet plánů a dvacet webhooků po pěti adresách, CoAP nepodporuje. Na čele je jedno tlačítko, pět sekund podržení modul restartuje, deset sekund vrátí tovární nastavení.

Instalace a použití

Napájení je 110 až 240 V AC, nulový vodič je potřeba a vlastní spotřeba je pod 3 W.

• zelené konektory, vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm
• modré konektory, vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm
• maximální utahovací moment 0,4 Nm
• vstupy relé I1 a I2 si přivedete zvlášť od výstupů O1 a O2
• kabel LAN připojujte i odpojujte jen při vypnutém napájení
• konektor kabelu LAN nesmí mít kovové části tam, kde se ho dotýkáte

Vybavení

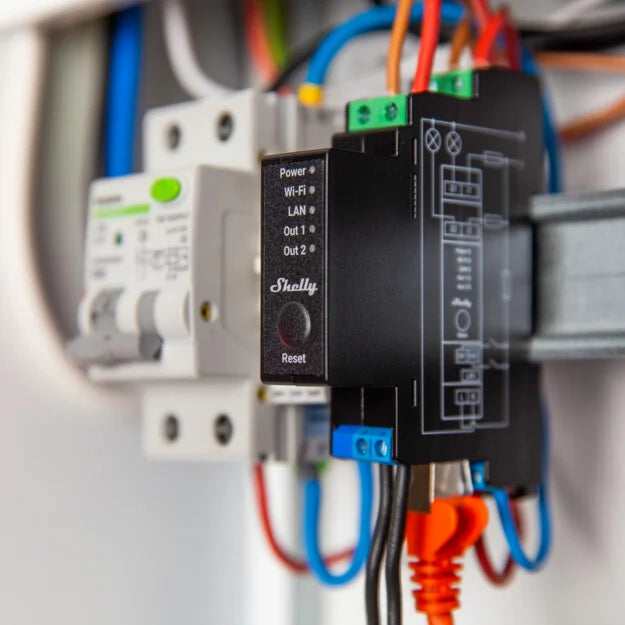

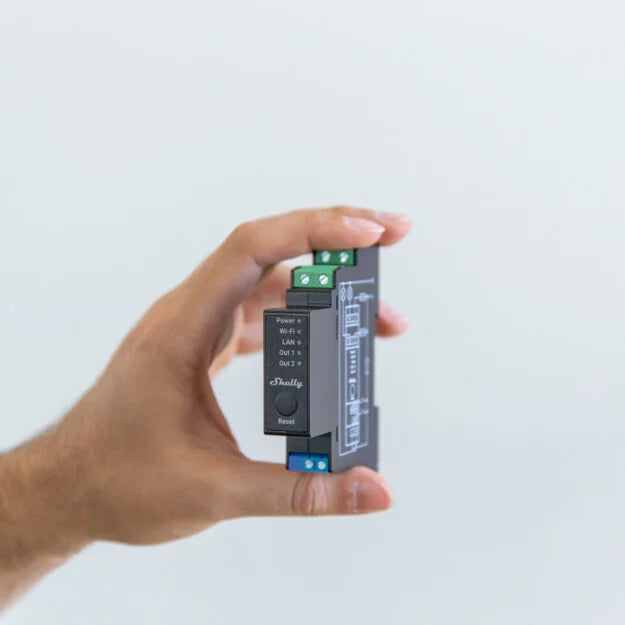

Černá krabička na DIN lištu, široká 19 mm, vysoká 94 mm a hluboká 69 mm. Svorky jsou ve dvou velikostech, zelené konektory berou silnější vodič než modré.

• Dva reléové výstupy O1 a O2 se samostatnými vstupy I1 a I2.
• Dva ovládací vstupy SW1 a SW2 pro vypínače nebo tlačítka. V režimu pro rolety z nich vzniká sedm různých konfigurací ovládání.
• Voltmetr a ampérmetr pro střídavý proud a vnitřní čidlo teploty.
• Čtyři ochranné funkce, tedy proti přehřátí, přepětí, nadproudu a překročení výkonu.
• Konektor RJ45 pro pevnou síť vedle Wi-Fi a Bluetooth.
• Rozhraní pro přídavný modul. ⛔ Při zapnutém napájení je na něm síťové napětí.
• Zelené konektory pro 0,5 až 2,5 mm² s odizolováním 6 až 7 mm a modré pro 0,5 až 1,5 mm² s odizolováním 5 až 6 mm, moment 0,4 Nm.

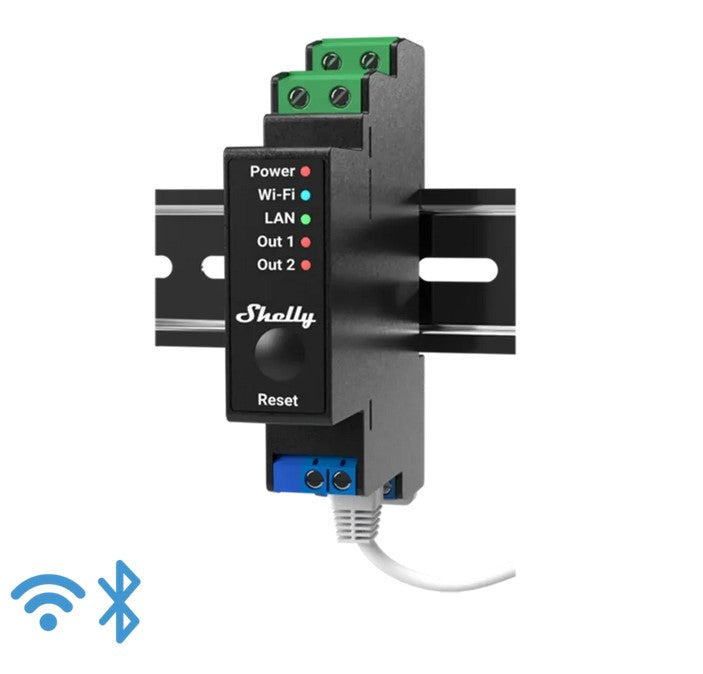

• Jedno tlačítko a pět kontrolek, tedy napájení, stav sítě, LAN a zvlášť oba výstupy.

Co si ještě připravit

• Místo 19 mm na DIN liště. Je to něco přes jeden běžný modul, i když jsou kanály dva.
• Nulový vodič. Výrobce uvádí, že bez něj modul nepracuje.
• Rozdělenou zátěž. Na kanál je nejvýše 16 A, oba kanály dohromady ale nejvýše 25 A. U rolet to nebývá problém, u dvou topných okruhů ano.
• Člen RC u indukční zátěže. Výrobce ji povoluje jen s ním, týká se to napáječů LED, transformátorů, ventilátorů, ledniček a klimatizací.
• Rozhodnutí o režimu. Modul pracuje buď jako dvě nezávislá relé, nebo jako pohon rolety. Podle toho se vybírá jedna ze sedmi konfigurací ovládání.
• Vodiče ve dvou průřezech a šroubovák na 0,4 Nm.
• Kabel LAN nebo Wi-Fi 2,4 GHz. Kabel se zapojuje jen bez napětí a nesmí mít v místech dotyku kovový konektor.
• Elektrikáře. Zapojení v rozváděči patří odborníkovi.
• Vnitřní prostředí. -20 až 40 °C, vlhkost 30 až 70 % RH, do 2000 m.
• Vědomí, že stejnosměrné napětí modul nespíná. Výrobce uvádí pro stejnosměrný režim napětí i proud jako neuvedené.

Kde najde využití

• rolety nebo žaluzie ovládané z rozvaděče
• dva okruhy, u kterých chcete sledovat odběr
• bojler nebo topné těleso s přehledem o spotřebě
• provozovna, kde se sleduje spotřeba jednotlivých okruhů
• instalace s pevnou sítí, kde se na Wi-Fi nespoléhá

Důležité před nákupem

• Proudy platí ve dvou úrovních. Na jeden kanál 16 A, ale součet obou nejvýše 25 A.
• Nulový vodič je nutný.
• Indukční zátěž připojujte vždy s RC členem. Týká se to napájecích zdrojů LED, transformátorů, ventilátorů, chladniček i klimatizací.
• V režimu pro rolety obsadí obě relé jeden pohon. Dva nezávislé okruhy a roleta zároveň tedy nejdou.
• Modul má revize v.0 a v.1, platí parametry verze v.1.
• Provozní teplota je -20 až 40 °C, relativní vlhkost 30 až 70 %, maximální nadmořská výška 2000 m.

Připojovací svorky

Označení svorek je z legendy výrobce. Poslední sloupec je naše vysvětlení.

Časté dotazy

Jaký je rozdíl proti Shelly Pro 2?
Měření a ochrany. Pro 2PM měří napětí i proud a má čtyři ochrany, Pro 2 jen ochranu proti přehřátí.

Uřídí roletu?
Ano, má režim pro rolety a sedm konfigurací ovládání včetně variant s bezpečnostním spínačem.

Můžu oba kanály zatížit 16 A?
Ne. Na kanál je to 16 A, ale v součtu nejvýše 25 A.

Funguje bez internetu?
Ano, k provozu v místní síti internet nepotřebuje a má vestavěné webové rozhraní.

Potřebuje nulový vodič?
Ano, modul bez něj nepracuje.

Sedm konfigurací ovládání rolety

V režimu pro rolety výrobce jmenuje sedm způsobů, jak se na vstupy SW1 a SW2 připojuje ovládání. Seznam je od výrobce, poslední sloupec je naše vysvětlení.
