SHELLY Pro 3EM Switch Add-on Galvanicky oddělený spínací kontakt na DIN lištu k měřičům Pro 3EM, 2 A

Měřič spotřeby řady Pro 3EM sám nic nespíná. Tenhle přídavný modul mu to umožní. Přiklapne se na DIN lištu vedle měřiče, propojí se s ním sériovým rozhraním a přidá jeden galvanicky oddělený kontakt.

Je to pro vás?

• Ano, pokud už máte měřič Shelly Pro 3EM a chcete podle naměřených hodnot něco spínat.
• Ano, pokud chcete ovládat stykač a přes něj velký spotřebič.
• Ano, pokud řídíte zátěž ve fotovoltaické instalaci podle hodnot z měřiče.
• Ano, pokud potřebujete galvanicky oddělený kontakt, aby spínaný obvod neměl spojení s měřicí částí.
• Ne, pokud hledáte samostatné relé. Bez měřiče Pro 3EM modul nefunguje, napájení i řízení bere z něj.
• Ne, pokud chcete spínat víc než 2 A. Nad tuto mez patří stykač.
• Ne, pokud potřebujete vlastní Wi-Fi. Modul se do sítě dostane jen přes měřič.

Hlavní vlastnosti

• galvanicky oddělený spínací kontakt
• jeden vstup I a jeden výstup O obvodu zátěže
• zatížitelnost 2 A střídavých i 2 A stejnosměrných
• maximální spínané napětí 240 V AC a 30 V DC
• napájení 3,3 V a 12 V z připojeného měřiče Pro 3EM
• vlastní spotřeba pod 1 W
• vlastní teplotní čidlo s hlášením teploty
• dvě červené kontrolky, napájení a stav výstupního kontaktu
• šířka 19 mm na DIN lištu, hmotnost 20 g

Co produkt umí

Modul rozšiřuje řadu Shelly Pro 3EM o schopnost ovládat stykače nebo jiná elektrická zařízení. Kontakt je galvanicky oddělený, takže spínaný obvod nemá elektrické spojení s měřicí částí. Spínat lze tyto druhy zátěže:

• odporové, například žárovky a menší topná tělesa
• kapacitní, například drivery LED, kondenzátorové baterie a elektronická zařízení
• indukční, například stykače, transformátory, ventilátory a chladničky

Modul má i vlastní teplotní čidlo, jehož hodnotu hlásí dál.

Ovládání a komunikace

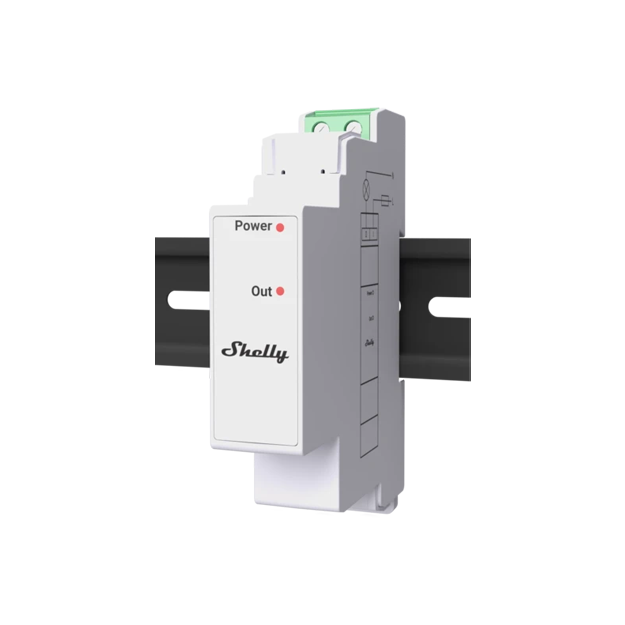

Vlastní připojení do sítě modul nemá. Komunikuje po proprietárním sériovém rozhraní Shelly s měřičem Pro 3EM, ke kterému je připojený, a síťové připojení zajišťuje právě ten. Ovládání tedy probíhá stejnou cestou jako u samotného měřiče. Stav poznáte z čelního panelu: červená kontrolka Power svítí, když je připojené napájení, a rovněž červená kontrolka Out svítí, když je výstupní kontakt sepnutý.

Instalace a použití

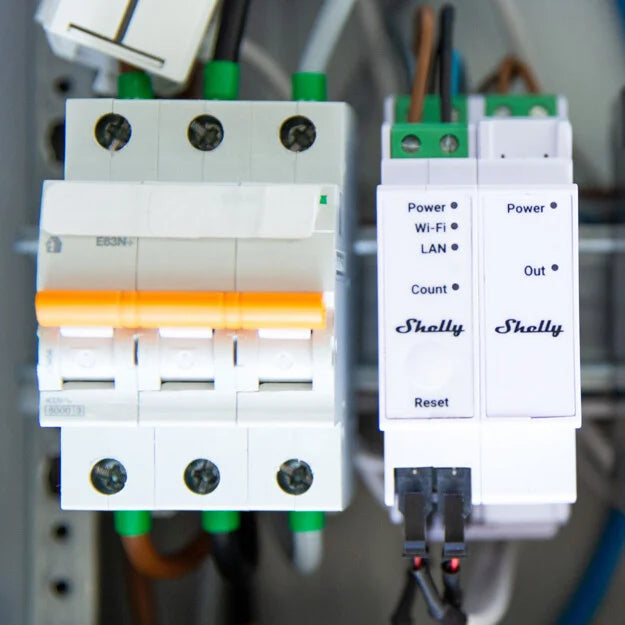

Modul patří na DIN lištu a montuje se připojený k měřiči Shelly Pro 3EM. Zabírá 19 mm, celé rozměry jsou 94 x 19 x 69 mm a hmotnost 20 g. Spínaný obvod se připojuje na svorky I a O, do šroubových svorek patří vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm a utahovací moment je nejvýše 0,4 Nm. Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí, proto se s ním manipuluje pouze v beznapěťovém stavu. U indukčních zátěží patří paralelně k zátěži RC odrušovací člen.

Vybavení

Modul je záměrně jednoduchý. Nemá vlastní rádio ani vlastní síťové napájení. Všechno, co potřebuje, dostává z měřiče Pro 3EM po proprietárním sériovém rozhraní Shelly, a jediné, co přidává, je jeden spínací kontakt oddělený od zbytku přístroje.

• jeden galvanicky oddělený spínací kontakt se vstupem I a výstupem O
• zatížitelnost 2 A při střídavém i při stejnosměrném napětí
• maximální spínané napětí 240 V střídavých nebo 30 V stejnosměrných
• napájení 3,3 V a 12 V stejnosměrných z měřiče Pro 3EM, vlastní spotřeba pod 1 W
• vnitřní čidlo teploty, které svou hodnotu hlásí dál
• dvě červené kontrolky, Power pro napájení a Out pro stav výstupního kontaktu
• šroubové svorky pro plný vodič, lanko i dutinku, 0,5 až 2,5 mm²
• plastové bílé pouzdro se šířkou 19 mm, hmotnost 20 g

Čidlo teploty stojí za zmínku i proto, že v uzavřeném rozvaděči je právě teplota to, co rozhoduje o životnosti kontaktu. Modul svou hodnotu hlásí, takže se dá sledovat stejně jako ostatní veličiny z měřiče.

Co si ještě připravit

• Měřič Shelly Pro 3EM. Bez něj nemá modul odkud brát napájení ani povely. Není to volitelné příslušenství k libovolnému přístroji, ale rozšíření jedné konkrétní řady.
• Stykač na všechno nad 2 A. Kontakt sám zvládne 2 A, takže bojler, tepelné čerpadlo nebo nabíjecí stanici neovládáte přímo, ale přes stykač. U cívky stykače si ověřte, jestli se do 2 A vejde.
• Člen RC ke každé indukční zátěži. Výrobce jej kreslí přímo do schématu zapojení. Týká se to stykačů, transformátorů, ventilátorů i chladniček a zapojuje se paralelně k zátěži.
• Místo na liště vedle měřiče. Modul se montuje připojený k měřiči, ne kdekoli v rozvaděči. Potřebuje 19 mm hned vedle něj.
• Momentový šroubovák na 0,4 Nm. Svorka přijme plný vodič, lanko i dutinku s průřezem 0,5 až 2,5 mm² a odizolovat je třeba 6 až 7 mm.
• Zkoušečku napětí. Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí, takže před manipulací je třeba ověřit, že přístroj je opravdu bez napětí.
• Dutinky na lanková vodiče. Svorka je přijímá stejně jako plný vodič a u lanka je to čistější spojení než holé prameny.

Kde najde využití

• odpínání zátěže, když spotřeba překročí nastavenou hranici
• řízení zátěže ve fotovoltaické instalaci podle hodnot z měřiče
• ovládání stykače v rozvaděči podle naměřených hodnot
• zemědělský provoz nebo dílna, kde měřič zároveň řídí velký spotřebič
• bytový dům, kde se podle spotřeby přepíná společný okruh

Důležité před nákupem

• Bez měřiče Shelly Pro 3EM je modul nepoužitelný. Napájení bere z něj, 3,3 V a 12 V.
• Nemá vlastní Wi-Fi ani vlastní síťové napájení. Napájí se z měřiče Pro 3EM napětími 3,3 V a 12 V DC.
• Zatížitelnost je 2 A při 240 V AC nebo 30 V DC. Co se do těchto mezí nevejde, se přes něj ovládá stykačem.
• Maximální spínané napětí je 240 V střídavých nebo 30 V stejnosměrných.
• U indukčních zátěží počítejte s RC odrušovacím členem zapojeným paralelně k zátěži.
• Na rozhraní pro přídavný modul je při zapnutém napájení vysoké napětí.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 % RH.

Připojovací svorky

Fázový vodič L přichází na svorku I a ze svorky O pokračuje k zátěži, nulový vodič N jde k zátěži přímo a modulem neprochází. Galvanické oddělení je mezi tímto spínacím kontaktem a napájecí částí modulu, která pracuje s 3,3 V a 12 V z měřiče. Spínaný obvod tak nemá s měřicí stranou elektrické spojení.

Časté dotazy

Funguje modul samostatně?
Nefunguje. Je to rozšíření řady Pro 3EM a napájení bere z připojeného měřiče.

Můžu na něj přímo připojit bojler?
Ne. Kontakt je do 2 A, a to na bojler nestačí. Ovládá se jím stykač, který velký spotřebič teprve sepne.

Je výstup bezpotenciálový?
Ano. Kontakt je galvanicky oddělený, spínaný obvod tedy nemá elektrické spojení s měřicí částí.

Potřebuji k němu odrušovací člen?
U indukčních zátěží ano, zapojuje se paralelně k zátěži.

Jak poznám, že kontakt sepnul?
Na čelním panelu se rozsvítí kontrolka Out.

Jakou zátěž smí spínat

Mez 2 A platí stejně pro střídavé i pro stejnosměrné napětí, liší se jen nejvyšší napětí, tedy 240 V střídavých a 30 V stejnosměrných. Nejčastější použití je ovládání cívky stykače, který až potom sepne velký spotřebič.
