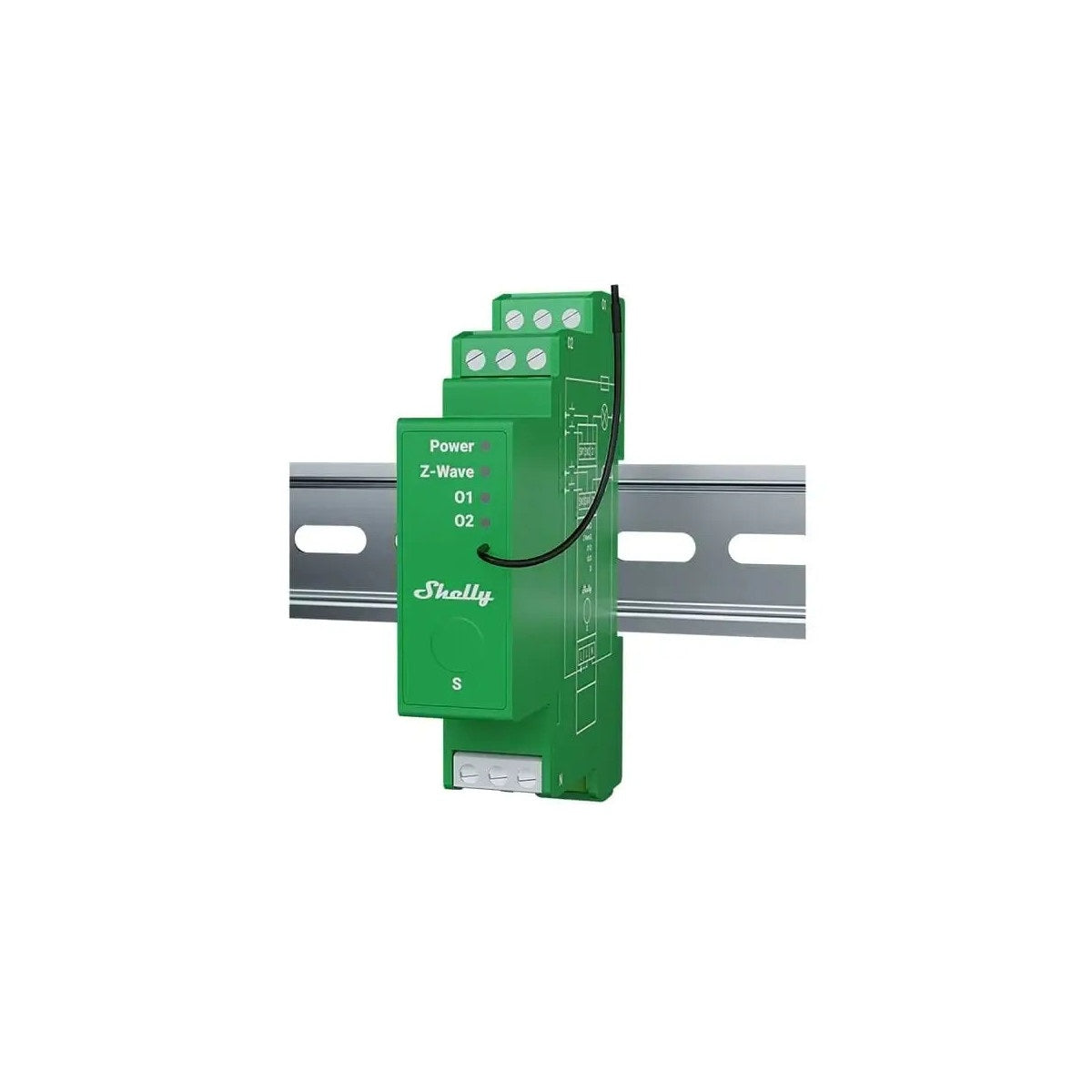

SHELLY Wave Pro Dimmer 2PM Stmívací modul na DIN lištu 2kanálový 200 W na kanál s měřením spotřeby, Z-Wave

Dva světelné okruhy, jeden modul v rozvaděči a k tomu přehled o okamžitém příkonu osvětlení. Shelly Wave Pro Dimmer 2PM je dvoukanálový stmívač na DIN lištu pro sítě Z-Wave, který zvládne 200 W na každém kanálu.

Je to pro vás?

• Ano, pokud stavíte na Z-Wave a chcete stmívat dva okruhy z rozvaděče.
• Ano, pokud chcete u osvětlení vidět odebíraný příkon ve wattech.
• Ano, pokud potřebujete až čtyři ovládací vstupy na jednom modulu.
• Ano, pokud vám modul zároveň posílí síť Z-Wave. Funguje jako opakovač.
• Ne, pokud máte domácnost postavenou na Wi-Fi zařízeních Shelly. Tento modul mluví Z-Wave.
• Ne, pokud vám stačí jeden okruh. Na to je jednokanálová verze Wave Pro Dimmer 1PM.
• Ne, pokud vaše svítidla nesnesou stmívání sestupnou hranou.

Hlavní vlastnosti

• dva stmívané výstupy O1 a O2
• maximální výkon 200 W na kanál
• stmívání sestupnou hranou
• měření příkonu ve wattech
• čtyři vstupy SW1 až SW4 pro vypínač nebo tlačítko
• Z-Wave na frekvenci 868,4 MHz s vysílacím výkonem pod 25 mW, dosah do 40 m uvnitř budov
• funguje i jako opakovač sítě Z-Wave
• zabezpečení až S2 Authenticated
• ochrana proti přehřátí, nadproudu i přepětí
• šířka 19 mm na DIN lištu, napájení 110 až 240 V AC

Co produkt umí

Každý ze dvou výstupů se stmívá samostatně a k oběma patří vlastní ovládací vstup, SW1 řídí O1 a SW3 řídí O2. Zbylé dva vstupy jsou k dispozici navíc. Stmívá se sestupnou hranou. Modul zároveň měří příkon ve wattech, takže víte, kolik osvětlení odebírá. Fungovat může samostatně, nebo jako součást sítě Z-Wave, a pak se dá ovládat a sledovat odkudkoli, kde má uživatel internet a brána je připojená.

Ovládání a komunikace

Do sítě Z-Wave se modul přidává třemi způsoby. Jednou z možností je SmartStart, kdy naskenujete QR kód a zařízení se přihlásí samo do deseti minut od zapnutí v dosahu sítě. Druhý způsob je tlačítko S přímo na modulu, třetí je trojí přepnutí vypínače na kterékoli svorce SW během tří sekund. Podporované je zabezpečení od nezabezpečeného provozu přes S0 až po S2 Authenticated. Při párování se zabezpečením S2 zadáváte pětimístný PIN, který je na štítku DSK na boku zařízení a na lístku v balení. Ten kód si uschovejte, nesmí se ztratit. Modul se navíc chová jako opakovač, takže rozšiřuje dosah celé sítě.

Vybavení

• Dva stmívané výstupy, každý do 200 W
• Čtyři vstupy pro vypínač nebo tlačítko na šroubových svorkách
• Tři napájecí svorky, nulový vodič a dvě fázové
• Měření spotřeby ve wattech
• Tři ochrany proti přehřátí, nadproudu a přepětí
• Tlačítko S pro přidání do sítě a pro obnovu výrobního nastavení
• Limetkové plastové tělo 94 x 19 x 69 mm o hmotnosti 75 g na DIN lištu

Instalace a použití

Modul je na DIN lištu, rozměry 94 x 19 x 69 mm a hmotnost 75 g. Napájí se z fáze a nulového vodiče napětím 110 až 240 V, vlastní spotřeba je pod 0,3 W. Do zeleného konektoru patří vodič 0,5 až 2,5 mm² odizolovaný na 6 až 7 mm, do bílých 0,5 až 1,5 mm² na 5 až 6 mm, utahovací moment nejvýše 0,4 Nm. Vnější jištění má být 10 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3. Zařízení je určené jen do vnitřních prostor a má se chránit před nečistotami a vlhkostí.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní modul nenastavíte. Pracuje na 868,4 MHz.
• Stmívatelná svítidla pro oba okruhy. Nestmívatelná LED se na tento modul připojit nesmí.
• Jistič 10 A s charakteristikou B nebo C, zkratovou vypínací schopností od 6 kA a ve třídě omezení energie 3.
• Místo na DIN liště. Modul má 94 x 19 x 69 mm a váží 75 g, tedy stejně jako jednokanálová verze.
• Šroubovák a momentový klíč do 0,4 Nm. Vyšší moment svorku poškodí.
• Vodiče správného průřezu. Zelená svorkovnice přijme 0,5 až 2,5 mm², bílé 0,5 až 1,5 mm². Odizolovat je třeba 6 až 7 mm u zelené a 5 až 6 mm u bílých.
• Elektrikáře. Modul se zapojuje do rozváděče na síťové napětí.

Kde najde využití

• obývací pokoj se dvěma nezávisle stmívanými okruhy
• ložnice a chodba ovládané z jednoho místa v rozvaděči
• restaurace nebo hotel, kde se světlo ladí podle denní doby
• kancelář se sledováním spotřeby osvětlení
• rozlehlejší dům, kde modul zároveň posílí síť Z-Wave

Důležité před nákupem

• Je to zařízení pro Z-Wave, ne pro Wi-Fi. Ovládání a sledování na dálku vyžaduje bránu Z-Wave s přístupem k internetu.
• Maximální výkon je 200 W na kanál. Nadproudová ochrana vypne výstup, když proud přesáhne 0,9 A o více než 15 % déle než pět sekund.
• Ochrana proti přehřátí vypne výstup při překročení 80 °C po dobu delší než pět sekund. Ochrany proti přehřátí, nadproudu i přepětí jsou trvale aktivní a vypnout je nelze.
• Stmívání je sestupnou hranou. Ověřte si, že vaše svítidla tento typ stmívání snesou.
• Existuje i jednokanálová verze Wave Pro Dimmer 1PM a varianty pro jiné regiony. Jde o verzi EU.
• Při párování se zabezpečením S2 zadáváte pět podtržených číslic ze štítku DSK. Ten kód se nesmí ztratit.
• Provozní teplota je -20 až 40 °C a vlhkost 30 až 70 % RH, pouze vnitřní prostory.
• Podle typu zátěže platí na kanál:

• stmívatelné LED žárovky, klasické a halogenové žárovky do 200 W
• stmívatelné elektronické transformátory do 200 W
• transformátory se železným jádrem s nízkonapěťovými žárovkami do 200 VA

• Stmívá se výhradně sestupnou hranou. Pokud potřebujete znát nejmenší stmívatelný výkon, ověřte si to před nákupem.

Připojovací svorky

Parametry a použití

Časté dotazy

Kolik unese jeden kanál?
Je to 200 W na kanál.

Funguje bez brány Z-Wave?
Modul může pracovat samostatně. Ovládání a sledování na dálku ale předpokládá připojení k bráně Z-Wave s přístupem k internetu.

Jakým způsobem stmívá?
Sestupnou hranou, tedy takzvaným trailing edge.

Kolik vypínačů na něj připojím?
Čtyři, na svorky SW1 až SW4. SW1 ovládá výstup O1 a SW3 výstup O2.

Posílí mi dosah sítě?
Ano, modul pracuje i jako opakovač sítě Z-Wave.
