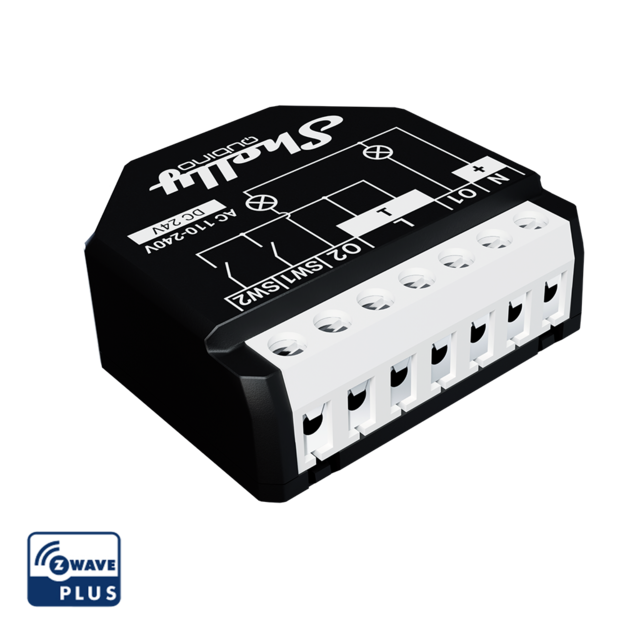

SHELLY Wave 2PM Spínací modul s měřením spotřeby dva kanály 10 A na kanál, opakovač sítě, Z-Wave

Dvě světla, dvě zásuvky nebo světlo a stropní ventilátor ovládané zvlášť, a k tomu přehled o tom, kolik každý z nich odebírá. Shelly Wave 2PM je zápustný modul určený do sítí Z-Wave, který spíná dva nezávislé okruhy, měří jejich spotřebu samostatně i dohromady a vejde se za zásuvku nebo za vypínač.

Je to pro vás?

Ano, je to modul pro vás, když

• chcete jedním zařízením ovládat dva okruhy zvlášť a u obou vidět odebíraný výkon
• stavíte chytrou domácnost na Z-Wave a máte bránu, přes kterou modul do sítě zapojíte
• máte za vypínačem nebo zásuvkou málo místa a hledáte kompaktní pouzdro

Ne, sáhněte po jiném modelu, když

• jeden okruh má odebírat víc než 10 A, potom je na místě jednokanálový Shelly Wave 1PM se 16 A na jediném výstupu
• montujete do rozvaděče na DIN lištu, tam patří Shelly Wave Pro 2PM se 16 A na kanál a dohromady 25 A
• potřebujete spínat bezpotenciálovým kontaktem, výstupy O1 a O2 zde spínají fázi přivedenou na svorky L, bezpotenciálový kontakt má Shelly Wave 1

Hlavní vlastnosti

• dva reléové výstupy, u obou se měří odebíraný výkon
• 10 A na kanál, 16 A dohromady a 18 A dohromady ve špičce, při 240 V střídavých
• stejnosměrné spínání do 10 A při 30 V
• střídavé napájení 110 až 240 V AC, případně stejnosměrné 24 V DC v toleranci ±10 %
• vstupy SW1 a SW2, na každý z nich přijde vypínač nebo tlačítko
• vlastní odběr pod 0,3 W
• ochrana proti přehřátí, proti nadproudu i proti přepětí
• v síti Z-Wave posílá signál dál k ostatním zařízením
• dosah uvnitř budov až 40 m, podle podmínek na místě
• černé plastové tělo, 29 g, rozměry 37 x 42 x 16 mm
• pásmo 868,4 MHz a vysílací výkon zůstává pod 25 mW, čip Z-Wave S800

Co produkt umí

Zařízení zapíná a vypíná dvě samostatné zátěže a u každé z nich sleduje odebíraný výkon. Spotřebu hlásí za každý výstup zvlášť i za oba dohromady, takže si spotřebu obou okruhů můžete porovnat. Měření pracuje při střídavém napájení. Každému výstupu se dá nastavit časovač pro automatické vypnutí i zapnutí, a to v rozsahu od jedné sekundy do 32535 sekund, případně v milisekundách. Chování relé se přepíná mezi rozpínacím a spínacím kontaktem, takže modul zvládne i obvody, které mají být v klidu sepnuté. Po výpadku napájení si modul ve výchozím nastavení pamatuje, jak byly oba výstupy sepnuté, a vrátí je do stejného stavu. Hlášení spotřeby se nastavuje prahem v procentech a nejkratším časem mezi dvěma hlášeními, výchozí hodnoty jsou 50 % a 30 s. Reakci na poplach z detektoru vody, kouře, tepla nebo oxidu uhelnatého nastavují čtyři samostatné parametry. Ve výchozím stavu je funkce vypnutá a relé se dá podle potřeby nechat rozepnout nebo sepnout.

Ovládání a komunikace

Modul komunikuje protokolem Z-Wave na pásmu 868,4 MHz a řídí ho kompatibilní brána Z-Wave. Podporuje nezabezpečené připojení, úroveň S0 i obě úrovně S2, tedy neověřenou i ověřenou. Do sítě se přidává třemi způsoby, načtením QR kódu funkcí SmartStart, tlačítkem S na těle modulu, nebo trojím přepnutím vypínače připojeného na SW1 či SW2 během tří sekund. U zabezpečení S2 si brána řekne o pětimístný PIN kód z DSK štítku, který je nalepený na boku modulu a jehož kopie je přiložená v balení. Kromě řízení z brány zvládne modul i přímé asociace. Skupina 1 je vyhrazená pro bránu a přijme jediný uzel, skupiny 2 a 3 posílají povely z tlačítka na SW1 a skupiny 4 a 5 z tlačítka na SW2. Do skupin 2 až 5 se vejde 9 uzlů, aby v síti nevznikalo zpoždění, doporučuje se ale nejvýše 5 uzlů. Jako napájený uzel modul zároveň přeposílá provoz ostatním zařízením v síti.

Instalace a použití

Své místo najde modul v běžné instalační krabici za zásuvkou nebo za vypínačem, případně jinde s omezeným prostorem. Připojení do sítě smí provést jen kvalifikovaný elektrikář a vždy až po odpojení jističů a ověření, že svorky nejsou pod napětím. Při střídavém napájení se obě svorky L propojí s fází a svorka N s nulovým vodičem, zátěže se připojí na O1 a O2 proti nulovému vodiči a vypínače na SW1 a SW2 proti fázi. Při stejnosměrném napájení jdou obě zemnicí svorky na vodič GND a svorka plus na kladný vodič. Míchat střídavý a stejnosměrný obvod se nesmí a použije se jen jeden fázový okruh. Svorky přijímají průřez 0,5 až 1,5 mm², odizolovat je třeba 5 až 6 mm a šroub se dotahuje momentem do 0,4 Nm. Hodí se plné jednožilové vodiče, jejichž izolace snese alespoň PVC T105 °C.

Co si ještě připravit

• Bránu Z-Wave. V balení není a modul se bez ní nenastaví.
• Dva okruhy, které má modul ovládat. Dvoukanálový modul se vyplatí tam, kde jsou opravdu dva, jinak stačí jednokanálový Wave 1PM.
• Nulový vodič v krabici, pokud modul napájíte střídavě.
• Místo alespoň 37 x 42 x 16 mm v instalační krabici.
• Vodiče s průřezem 0,5 až 1,5 mm², odizolované na 5 až 6 mm, s izolací alespoň PVC T105 °C.
• Utahování momentem do 0,4 Nm.
• Dva vypínače nebo tlačítka na svorky SW1 a SW2, pokud chcete ovládání ze stěny pro oba okruhy.
• Článek RC k indukční zátěži, tedy k driverům LED, transformátorům, ventilátorům, chladničkám a klimatizacím.
• Elektrikáře. Modul se připojuje na síťové napětí.

Kde najde využití

• dva světelné okruhy v jedné místnosti, každý zvlášť ovládaný a zvlášť měřený
• stropní ventilátor a světlo za jedním vypínačem, každý na svém kanálu
• infrapanel a osvětlení na terase, se sledováním, kolik topení opravdu spotřebuje
• dvě zásuvky, u kterých chcete znát odběr připojených spotřebičů
• odporová zátěž typu topného tělesa nebo klasické žárovky v rámci 10 A na kanál
• starší instalace, kde chcete zachovat mechanický vypínač a přidat k němu dálkové ovládání

Důležité před nákupem

• Obě proudové meze platí současně. Na jeden kanál je to 10 A, na oba dohromady 16 A a ve špičce 18 A. Dva kanály zatížené na plných 10 A naráz modul nepokryje.
• Nadproudová ochrana rozepne relé, jakmile proud přesáhne 16 A o 10 % a trvá to déle než 5 s. Ochrana proti nadproudu i proti přehřátí je trvale zapnutá a nedá se vypnout.
• Měření spotřeby pracuje při střídavém napájení. Při napájení 24 V DC s ním nepočítejte.
• Pro zapojení do sítě Z-Wave a pro dálkové ovládání je potřeba kompatibilní brána. V balení je jeden modul, brána jeho součástí není.
• S bránou Hubitat modul nespolupracuje. Nespíná a nehlásí ani odebíraný výkon.
• Homee Cube Gen 5 zobrazí modul jako jednokanálové zařízení a jediný spínač v aplikaci ovládá oba výstupy naráz.
• Pro SmartThings je potřeba doinstalovat Shelly Wave edge driver.
• Ověřené brány jsou Home Assistant, Homey, Homee Cube Gen 7, SmartThings, Vera Ezlo, Cozify a Fibaro HC 3 se Z-Wave engine 3. U brány Homey se občasné potíže s hlášením naměřených hodnot dají odstranit doplňkovým nastavením.
• PIN kód z DSK štítku si uschovejte. Bez něj se modul nedá znovu přidat do sítě se zabezpečením S2 a štítek z modulu se nesundává.
• U indukčních spotřebičů typu elektromotorů, ventilátorů nebo vysavačů se paralelně ke spotřebiči připojuje RC snubber složený z 0,1 µF a 100 Ω, s dimenzí 1/2 W při 600 V AC.
• Tovární reset vypínačem funguje jen během první minuty po připojení napájení. Kdykoli jindy se dělá tlačítkem S.
• Modul patří do suchého prostředí a nesmí zvlhnout. Pracuje v rozmezí -20 až 40 °C, relativní vlhkost okolí má být 30 až 70 % a montovat se dá do nadmořské výšky 2000 m.
• Bezdrátový přenos není stoprocentně spolehlivý, proto se modul nemá používat tam, kde na jeho funkci výhradně závisí život nebo cenný majetek.

Připojovací svorky

Časté dotazy

Potřebuji k modulu bránu Z-Wave?
Ano. Bez brány se modul nedá přidat do sítě ani nastavit. Když je brána připojená k internetu, ovládáte modul i na dálku.

Uveze jeden kanál 16 A?
Neuveze. Na jeden kanál je limit 10 A, hodnota 16 A platí pro oba kanály dohromady. Pro 16 A na jednom okruhu je určený Shelly Wave 1PM.

Měří modul spotřebu i při napájení 24 V DC?
Měření je určené pro střídavé napájení. Se stejnosměrným napájením proto počítejte jen se spínáním.

Funguje s Home Assistantem?
Ano. Home Assistant ovládá oba výstupy, hlásí stav vstupů SW a předává hodnoty ve wattech i v kilowatthodinách.

Můžu místo vypínače připojit tlačítko?
Můžete. Typ ovladače se pro SW1 a SW2 nastavuje zvlášť. Ve výchozím stavu modul počítá s vypínačem.

Spletl jsem si, který vypínač ovládá který výstup. Musím to přepojit?
Nemusíte. Modul umí prohodit vstupy SW1 a SW2 i výstupy O1 a O2 nastavením, bez zásahu do zapojení.

Zůstane světlo po výpadku proudu zapnuté?
Modul si ve výchozím nastavení pamatuje, jak byly oba výstupy sepnuté, a po obnovení napájení je vrátí do stejného stavu. Pokud tedy světlo svítilo, rozsvítí se znovu. Chování se dá u každého výstupu přepnout.

Jak modul dostanu zpátky do továrního nastavení?
Během první minuty po připojení napájení pětinásobným přepnutím vypínače na SW1 nebo SW2 během tří sekund, jinak podržením tlačítka S. Tovární reset smaže parametry i asociace, proto se používá až tehdy, když brána chybí nebo nefunguje.

Shelly Wave 2PM nebo Shelly Wave 1PM?

Shelly Wave 1PM zvolte, pokud řešíte jediný okruh a chcete na něm mít k dispozici plných 16 A. Shelly Wave 2PM zvolte, pokud potřebujete v jedné krabici dva nezávislé okruhy s vlastním měřením a víte, že se každý z nich vejde do 10 A.
