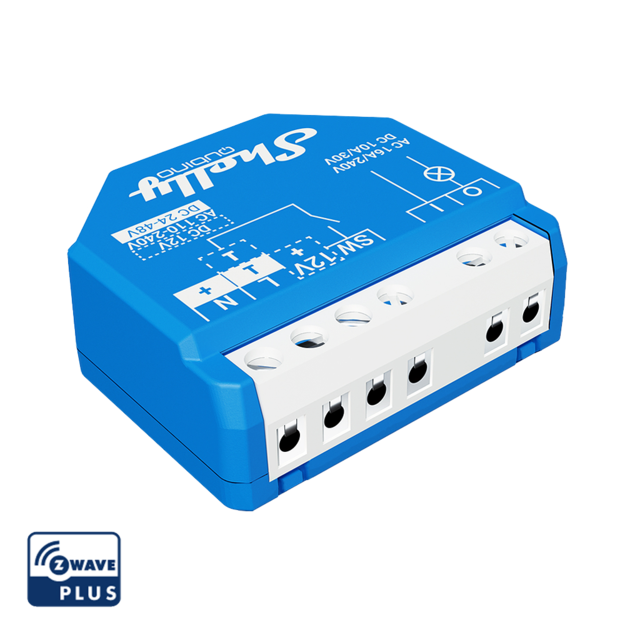

SHELLY Wave 1 Spínací modul s bezpotenciálovým kontaktem 16 A, opakovač sítě, Z-Wave

Shelly Wave 1 je jednokanálový spínač do instalační krabice pro sítě Z-Wave. Zároveň funguje jako opakovač, takže signál posune dál k dalším zařízením v síti.

Je to pro vás?

• Ano, pokud stavíte na Z-Wave a potřebujete spínat jeden okruh bezpotenciálovým kontaktem.
• Ano, pokud má spínaný obvod vlastní napájení oddělené od modulu.
• Ano, pokud vám modul zároveň posílí síť. Funguje jako opakovač Z-Wave.
• Ano, pokud máte k dispozici napájení 110 až 240 V AC, 24 až 48 V DC nebo 12 V DC.
• Ne, pokud chcete znát i spotřebu. Tento model měření nemá.
• Ne, pokud stavíte na Wi-Fi. Modul mluví Z-Wave a potřebuje bránu.
• Ne, pokud spínáte indukční zátěž a nechcete doplňovat odrušovací člen.

Hlavní vlastnosti

• jeden výstup s bezpotenciálovým kontaktem
• 16 A při 240 V střídavých, 10 A při 30 V stejnosměrných
• tři možnosti napájení: 110 až 240 V AC, 24 až 48 V DC a 12 V DC s tolerancí ±10 %
• vlastní spotřeba pod 0,3 W
• funguje jako opakovač sítě Z-Wave
• pásmo 868,4 MHz, vysílací výkon pod 25 mW
• ochrana proti přehřátí
• svorky pro vodič 0,5 až 1,5 mm²
• rozměry 37 x 42 x 16 mm a hmotnost 26 g

Co produkt umí

Modul spíná jeden okruh a jeho kontakt je bezpotenciálový, takže sám nepřivádí napájecí napětí modulu do spínaného obvodu. To se hodí všude, kde má spínaný okruh vlastní napájení. Kromě samotného spínání přispívá i k síti: funguje jako opakovač Z-Wave, což znamená, že přeposílá provoz mezi dalšími zařízeními a rozšiřuje tak dosah. Modul má také ochranu proti přehřátí.

Ovládání a komunikace

Do sítě Z-Wave se modul přidává takto. Buď přepnete připojený vypínač třikrát do tří sekund, nebo použijete tlačítko S přímo na modulu, nebo necháte bránu načíst kód QR přes SmartStart. Průběh poznáte podle kontrolky: modrá bliká během přidávání, zelená v režimu 1 po úspěšném zařazení, a zátěž na výstupu se k tomu na sekundu zapne, na sekundu vypne, znovu na sekundu zapne a na sekundu vypne. Tovární nastavení vrátíte pěti přepnutími vypínače do tří sekund nebo podržením tlačítka S. Postup vypínačem funguje jen během první minuty po připojení napájení. Přístroj pracuje v pásmu 868,4 MHz s vysílacím výkonem pod 25 mW.

Vybavení

• Jeden bezpotenciálový výstup se samostatnými svorkami I a O
• Tři způsoby napájení, střídavé 110 až 240 V a stejnosměrné 12 V nebo 24 až 48 V
• Vstup SW pro klasický vypínač nebo tlačítko
• Tlačítko S na těle modulu
• Procesor Z-Wave S800 na pásmu 868,4 MHz s vysílaným výkonem do 25 mW
• Funkce opakovače sítě, modul zesiluje dosah pro ostatní zařízení Z-Wave
• Ochrana proti přehřátí, vypnout se nedá
• Modré plastové tělo 37 x 42 x 16 mm s hmotností 26 g

Zvládá odporovou i kapacitní zátěž, indukční s doplněným článkem RC.

Instalace a použití

Modul se vejde do instalační krabice za vypínač nebo zásuvku a měří 37 x 42 x 16 mm při hmotnosti 26 g. Hlavní svorky jsou tyto:

• L pro fázi a N pro nulový vodič
• SW pro vypínač
• O pro spínaný okruh
• 12V+ a Ʇ pro stejnosměrné napájení

Do šroubových svorek patří vodič 0,5 až 1,5 mm² a utahovací moment je 0,4 Nm. U zátěží jako drivery LED, transformátory, ventilátory nebo vysavače patří k zátěži odrušovací člen RC.

Co si ještě připravit

• Bránu Z-Wave. V balení není a bez ní modul do sítě nezařadíte.
• Zdroj pro spínaný okruh. Výstup je bezpotenciálový, napětí do okruhu nepouští.
• Místo s rozměrem alespoň 37 x 42 x 16 mm v instalační krabici nebo za ovládacím prvkem.
• Vodiče s průřezem 0,5 až 1,5 mm², odizolované na 5 až 6 mm.
• Utahování momentem do 0,4 Nm.
• Článek RC k indukční zátěži, tedy k transformátorům, ventilátorům, chladničkám a klimatizacím.
• Elektrikáře. Modul se připojuje na síťové napětí.

Kde najde využití

• okruh s vlastním napájením spínaný bezpotenciálovým kontaktem
• osvětlení doplněné o chytré ovládání v síti Z-Wave
• místo v domě, kde je slabý signál a hodí se opakovač
• instalace napájená 12 V nebo 24 až 48 V stejnosměrnými
• rekonstrukce, kde se modul schová do stávající krabice

Důležité před nákupem

• Modul neměří spotřebu.
• Je to zařízení pro Z-Wave, ne pro Wi-Fi.
• Spínaný proud je 16 A při 240 V střídavých, ale jen 10 A při 30 V stejnosměrných.
• Svorky berou vodič 0,5 až 1,5 mm².
• U driverů LED, transformátorů, ventilátorů a vysavačů počítejte s odrušovacím členem RC.
• Provozní teplota je -20 až 40 °C při vlhkosti 30 až 70 % RH.
• Modul patří do suchých vnitřních prostor.
• Verze AU a Long Range jsou samostatné modely s vlastními parametry.
• Instalaci smí provést jen osoba s odpovídající elektrotechnickou kvalifikací.

Připojovací svorky

Parametry a použití

Časté dotazy

Změří mi spotřebu?
Nezměří. Tento model měření spotřeby nemá.

Co znamená bezpotenciálový kontakt?
Výstup nepřenáší napájecí napětí modulu do spínaného obvodu.

Posílí mi síť Z-Wave?
Ano, modul pracuje i jako opakovač.

Můžu jej napájet stejnosměrně?
Ano. Napájení je 110 až 240 V AC, 24 až 48 V DC nebo 12 V DC ±10 %.

Jak jej přidám do sítě?
Buď přepnete připojený vypínač třikrát do tří sekund, nebo použijete tlačítko S na modulu, nebo necháte bránu načíst kód QR.
