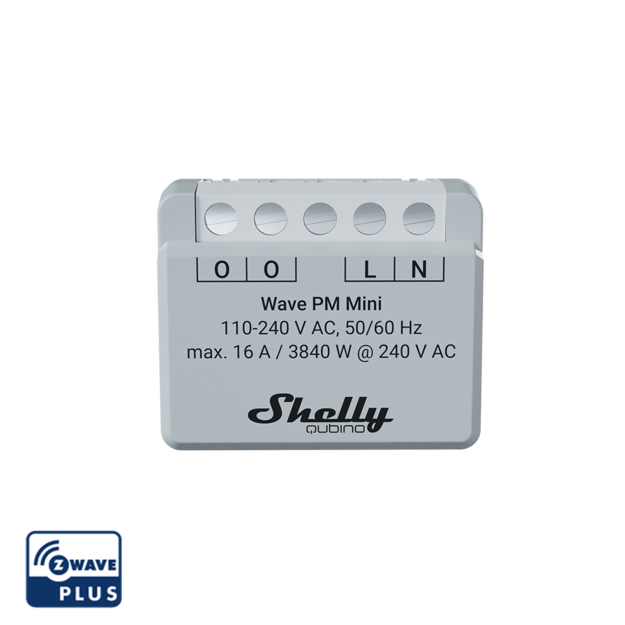

SHELLY Wave PM Mini Modul na měření spotřeby, max. 16 A, Z-Wave
Modul, který nic nespíná, zato přesně řekne, kolik okruh bere. Shelly Wave PM Mini je drobný měřič spotřeby do sítě Z-Wave. Vejde se i tam, kde běžný modul nemá šanci, a měří do 16 A a 3 840 W.
Je to pro vás?
- Ano, pokud chcete znát spotřebu okruhu a máte bránu Z-Wave.
- Ano, pokud je v krabici málo místa. Modul má jen 29 x 35 x 16 mm.
- Ne, pokud chcete okruh také spínat. Tenhle model má jen měření.
- Ne, pokud bránu Z-Wave nemáte. Bez ní modul nemá s čím komunikovat.
Hlavní vlastnosti
- měření výkonu ve wattech
- maximální měřený proud 16 A a maximální měřený výkon 3 840 W
- napájení 110 až 240 V AC při 50 nebo 60 Hz
- vlastní spotřeba pod 0,3 W
- tři ochrany, proti přehřátí, nadproudu a přepětí
- opakovač sítě Z-Wave, pásmo 868,4 MHz, dosah až 40 m uvnitř
- rozměry 29 x 35 x 16 mm s tolerancí 0,5 mm, hmotnost 13 g
- světle šedé provedení
Co produkt umí
Měří odběr připojeného okruhu a hlásí ho do brány Z-Wave. Maximum je 16 A a 3 840 W. Uvnitř pracují tři ochrany, proti přehřátí, proti nadproudu a proti přepětí. Nadproudová zasáhne, když proud překročí 16 A o 10 % déle než 5 s, přepěťová při napětí nad 278 V střídavých déle než 5 s. Nadproudovou ochranu nelze vypnout. Modul zároveň pracuje jako opakovač, takže na místě, kam ho dáte, síť Z-Wave spíš posílí. Rozhraní pro Add-on nemá.
Ovládání a komunikace
Komunikace jde po Z-Wave na 868,4 MHz s dosahem až 40 m uvnitř budovy. Ovládací prvky modul nemá, všechno se nastavuje z brány.
- zabezpečení Unsecure, S0, S2 Unauthenticated i S2 Authenticated
- přidání do sítě přes SmartStart naskenováním QR kódu na modulu
- po zapnutí v dosahu sítě se modul přidá sám do deseti minut
- tlačítko S slouží k přidání, odebrání i k továrnímu resetu
- maximální vysílací výkon pod 25 mW, procesor Z-Wave S800
- modul pracuje jako opakovač sítě Z-Wave
Vybavení
- Měření spotřeby okruhu, který přes modul prochází
- Svorky N a L pro napájení a svorky O pro měřený okruh
- Ochrana proti přehřátí
- Procesor Z-Wave S800 na pásmu 868,4 MHz
- Funkce opakovače sítě
- Světle šedé plastové tělo 29 x 35 x 16 mm s hmotností 13 g
Modul je nejmenší a nejlehčí z řady Wave, takže se vejde i do plné instalační krabice.
Instalace a použití
Modul se vkládá do instalační krabice, za zásuvku nebo za vypínač. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.
- dvě napájecí svorky, N a L
- dva výstupy s měřením na šroubových svorkách
- vodič o průřezu 0,5 až 1,5 mm²
- odizolování 5 až 6 mm, utahovací moment nejvýše 0,4 Nm
- vnější jištění 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3
- provozní teplota -20 až 40 °C, vlhkost 30 až 70 % RH, nadmořská výška do 2000 m
Co si ještě připravit
- Bránu Z-Wave. V balení není a bez ní modul nenastavíte.
- Okruh, který chcete měřit. Modul se zapojuje do jeho cesty, ne vedle něj.
- Jistič vedení 16 A s charakteristikou B nebo C, zkratovou vypínací schopností od 6 kA a ve třídě omezení energie 3.
- Místo alespoň 29 x 35 x 16 mm v instalační krabici.
- Vodiče s průřezem 0,5 až 1,5 mm².
- Elektrikáře. Modul se připojuje na síťové napětí.
Kde najde využití
- měření spotřeby okruhu, který se nespíná
- krabice s málem místa, kam se větší modul nevejde
- sledování odběru bojleru nebo přímotopu
- kontrola spotřeby světelného okruhu v kanceláři
- doplnění měření k instalaci, která už spíná něčím jiným
- posílení sítě Z-Wave v místě, kde chybí jiný modul
Důležité před nákupem
- Modul jen měří. Relé ani žádný spínaný výstup nemá.
- Maximum měření je 16 A a 3 840 W.
- Modul potřebuje bránu Z-Wave, samostatně nekomunikuje.
- Rozhraní pro Add-on nemá.
- Průřez vodiče je 0,5 až 1,5 mm², odizolování 5 až 6 mm.
- Vnější jištění má být 16 A s charakteristikou B nebo C. Modely Wave 1PM a Wave 1PM Mini jsou spínací a mají vlastní parametry.
Připojovací svorky
| Svorka | Co se na ni připojuje | Poznámka |
|---|---|---|
| N | nulový vodič | modul jej potřebuje |
| L | fázový vodič, 110 až 240 V střídavých | napájí elektroniku modulu |
| O | měřený okruh | tudy prochází proud, který modul měří |
Parametry a použití
| Parametr | Hodnota | Co z toho plyne |
|---|---|---|
| napájení | 110 až 240 V střídavých, 50 nebo 60 Hz | modul potřebuje nulový vodič |
| největší měřený výkon | 3 840 W | odpovídá 16 A při 240 V |
| největší měřený proud | 16 A | okruh nad tuto hranici modulem neveďte |
| doporučené jištění | 16 A, charakteristika B nebo C, od 6 kA, třída omezení energie 3 | výrobce to uvádí jako vnější ochranu |
| vlastní spotřeba | pod 0,3 W | modul běží nepřetržitě |
| dosah a pásmo | do 40 m uvnitř, 868,4 MHz | modul je zároveň opakovačem sítě |
| průřez vodiče | 0,5 až 1,5 mm² | svorky jsou šroubové |
| rozměry, hmotnost a barva | 29 x 35 x 16 mm, 13 g, světle šedá | nejmenší modul řady Wave |
| prostředí | -20 až 40 °C | jen do suchého vnitřního prostředí |
Časté dotazy
Spíná okruh?
Nespíná. Je to měřič, relé nemá.
Kolik změří?
Do 16 A a 3 840 W.
Potřebuji bránu?
Ano. Jde o zařízení Z-Wave, bez brány nemá s čím komunikovat.
Vejde se do krabice pod zásuvku?
Rozměry jsou 29 x 35 x 16 mm s tolerancí půl milimetru, takže se vejde i tam, kde běžný modul ne.
Posílí mi síť?
Ano, modul pracuje jako opakovač Z-Wave.
Produktové soubory ke stažení.
| barva | seda |
| Bluetooth | Ne |
| Hmotnost | 0.03 kg |
| KNX IP | Ne |
| LAN | Ne |
| Matter | Ne |
| Maximální výstupní proud | 16 A |
| Měření spotřeby | Ano |
| Napájecí napětí | 110 až 240 V |
| Podpora pro LoRa rozšíření | Ne |
| Podpora rozšíření | Ne |
| Potenciálně beznapěťový relé | Ne |
| Počet vstupů | 0 |
| Počet výstupů | 0 |
| Průřez vodiče vstup | 0 |
| Průřez vodiče výstup | 0 |
| Rozměry | 29x35x16 mm |
| Spotřeba energie | 0 |
| Typ montáže | za vypínačem |
| Typ napájecího napětí | AC |
| Wi-Fi | Ne |
| Z-Wave | Ano |
| Zigbee | Ne |
