SHELLY Dimmer Gen4 Stmívací modul, WiFi, Bluetooth, Zigbee, Matter

Stmívač do krabice, který se obejde i bez nulového vodiče. Shelly Dimmer Gen4 stmívá sestupnou hranou do 200 W, měří napětí i proud a vedle Wi-Fi zvládá Zigbee a Matter. Barva lime, aby v krabici nebyl k přehlédnutí.

Je to pro vás?

• Ano, pokud stmíváte LED, žárovky nebo halogeny v jednom okruhu.
• Ano, pokud v krabici nemáte nulový vodič.
• Ano, pokud chcete mít volbu mezi Matterem a Zigbee.
• Ne, pokud řídíte svítidla signálem 0-10V nebo 1-10V. Na to je Dimmer 0/1-10V PM Gen4.

Hlavní vlastnosti

• stmívání sestupnou hranou, jeden kanál
• maximální výstupní výkon 200 W, maximální proud 0,85 A
• funguje s nulovým vodičem i bez něj
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee a Matter
• voltmetr 180 až 280 V a ampérmetr 0 až 3 A
• vnitřní teplotní čidlo a ochrana proti přehřátí i nadproudu
• dva vstupy S1 a S2 pro vypínače nebo tlačítka
• rozměry 38,5 x 43,5 x 17 mm, hmotnost 24,3 g

Co produkt umí

Stmívá jeden světelný okruh sestupnou hranou a poradí si s několika typy zátěže. Stmívatelné LED zvládne do 150 W, klasické žárovky a halogeny do 200 W, transformátor se železným jádrem s nízkonapěťovými žárovkami do 200 VA a stmívatelné elektronické transformátory do 200 W. Bez nulového vodiče a bez bypassu potřebuje zátěž alespoň 20 W. Měření napětí a proudu je přesné jen tehdy, když je nulový vodič připojený.

Ovládání a komunikace

Modul pracuje samostatně v místní síti Wi-Fi i přes cloud a má vestavěné webové rozhraní. Na těle je jedno ovládací tlačítko.

• podržení na 5 sekund zapne přístupový bod a Bluetooth
• podržení na 10 sekund provede tovární reset
• pětinásobný stisk přepne modul z Matteru, který je výchozí, do profilu Zigbee a na tři minuty otevře párování
• trojnásobný stisk otevře párování Zigbee znovu na další tři minuty
• Wi-Fi má dosah až 30 m uvnitř a 50 m venku, Zigbee až 100 m uvnitř a 300 m venku
• dvacet plánů, dvacet webhooků po pěti adresách, skriptování a MQTT

Instalace a použití

Modul se vkládá do instalační krabice za vypínač. Napájení je 220 až 240 V~ při 50 Hz a vlastní spotřeba je pod 1,5 W. Zapojení patří do rukou osobě s elektrotechnickou kvalifikací.

• tři napájecí svorky, jedna N a dvě L
• dva vnitřně propojené výstupy O
• vypínače nebo tlačítka na svorky S1 a S2
• vodič o průřezu 0,5 až 4 mm², plný, lanko i s dutinkou
• odizolování 5 až 6 mm, utahovací moment nejvýše 0,4 Nm
• vnější jištění 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3

Co si ještě připravit

• Bypass, pokud jdete bez nulového vodiče a zátěž je pod 20 W. Výrobce ho v tom případě označuje za nutný. Pomůže i tehdy, když lampa po vypnutí slabě svítí.
• Jistič na 16 A s charakteristikou B nebo C, vypínací schopností 6 kA a třídou omezení energie 3.
• Stmívatelné světelné zdroje. Nestmívatelná LED se v obvodu chová nepředvídatelně a stmívač ji stmívatelnou neudělá.
• Stejná svítidla ve skupině. Skupiny stmívat lze, ale výrobce žádá, aby měla stejnou spotřebu.
• Rozhodnutí mezi Matterem a Zigbee. Předvolený je Matter, pět stisků tlačítka přepne do Zigbee a na tři minuty otevře párování.

Kde najde využití

• obývací pokoj nebo ložnice se stmívaným LED osvětlením
• rekonstrukce, kde v krabici chybí nulový vodič
• halogenové nebo klasické žárovkové svítidlo do 200 W
• nízkonapěťové osvětlení s transformátorem do 200 VA
• instalace, která přechází na Matter nebo na Zigbee
• doplnění stávajících vypínačů o stmívání

Důležité před nákupem

• Maximální výstupní výkon je 200 W a maximální proud 0,85 A.
• Stmívatelné LED zvládne do 150 W, to je méně než u žárovek a halogenů.
• Bez nulového vodiče a bez bypassu musí mít zátěž alespoň 20 W.
• Ochrana proti překročení výkonu, přepětí a podpětí funguje jen s připojeným nulovým vodičem, stejně jako přesné měření.
• Rozhraní pro Add-on tenhle model nemá.
• Model je S4DM-0A101WWL. Nezaměňte s Dimmer 0/1-10V PM Gen4, který řídí předřadník signálem.

Připojovací svorky

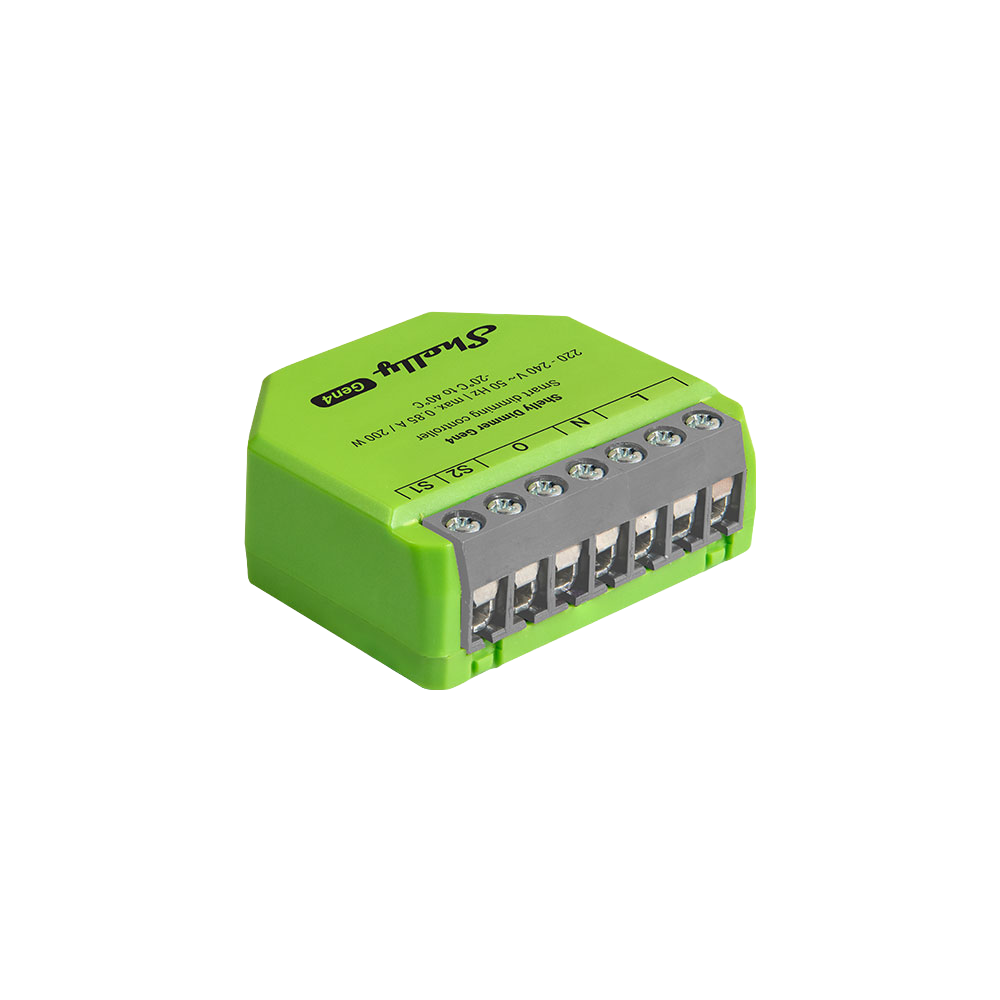

Tělo modulu je limetkové s černým potiskem, konektory šedé.

Do šroubových svorek patří vodič 0,5 až 4 mm², plný, lanko i lanko s dutinkou, utahovací moment nejvýše 0,4 Nm. Odizolovaná délka je 5 až 6 mm, tedy kratší než u spínacích modulů Shelly. Rozhraní pro přídavný modul Shelly Add-on tento stmívač nemá.

Časté dotazy

Funguje bez nulového vodiče?
Ano. Bez nuly a bez bypassu ale potřebuje zátěž alespoň 20 W a přesné měření ani ochrana proti přepětí, podpětí a překročení výkonu v takovém zapojení nefungují.

Kolik unese?
Maximální výstupní výkon je 200 W. U stmívatelných LED je strop 150 W.

Jaký typ stmívání používá?
Sestupnou hranu, tedy trailing edge.

Jak přepnu na Zigbee?
Pětinásobným stiskem ovládacího tlačítka. Modul se přepne z Matteru a na tři minuty otevře párování.

Můžu k němu připojit Add-on?
Nemůžete, tenhle model rozhraní pro Add-on nemá.

S nulovým vodičem, nebo bez něj?

Modul zvládne obojí, ale není to rovnocenné. Tohle je u něj hlavní rozhodnutí.

Pokud nulový vodič v krabici je, přiveďte ho. Modul pak chrání sebe i svítidlo v pěti směrech místo jednoho. Bez nuly zapojujte jen tehdy, když ji v krabici opravdu nemáte, a počítejte s Bypassem u zátěže pod 20 W.
