SHELLY Splitter 1 to 5 Rozbočovací kabel 3,5 mm jack pro pět čidel DS18B20 k The Pill by Shelly, černá

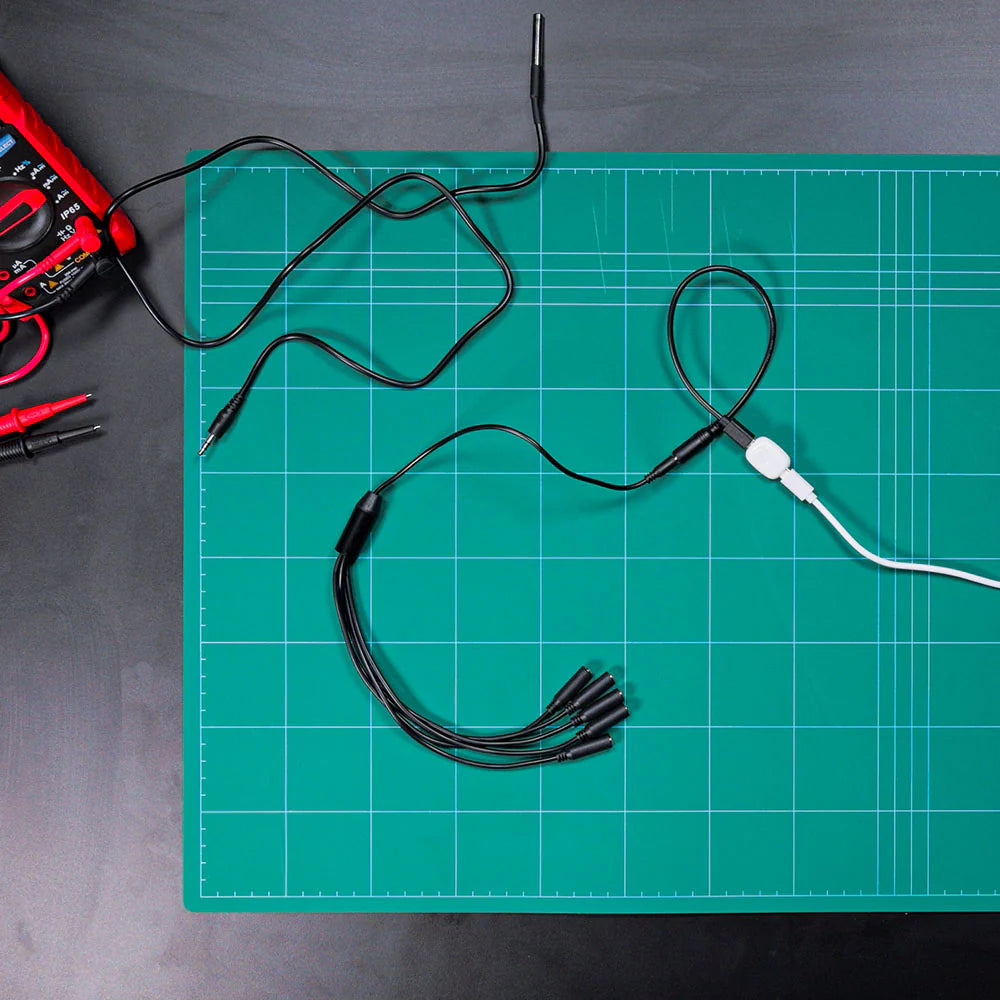

Tenhle kabel rozšiřuje kabelový adaptér The Pill by Shelly s konektorem 3,5 mm jack na připojení až pěti čidel DS18B20. Do zařízení se zapojí jediná zástrčka a na druhé straně kabel nabídne pět zdířek. Po připojení pěti čidel tak můžete sledovat teplotu na pěti místech.

Je to pro vás?

• Ano, pokud už máte The Pill by Shelly a chcete hlídat teplotu na více místech.
• Ano, pokud nechcete kupovat další zařízení kvůli dalším čidlům.
• Ano, pokud vám vyhovují čidla DS18B20 s koncovkou 3,5 mm jack.
• Ne, pokud hledáte samotné čidlo nebo prodlužovací kabel k jednomu čidlu.
• Ne, pokud máte čidla DS18B20 s volnými vodiči. Ta se do rozbočovače nezapojí.
• Ne, pokud čekáte čidla v dodávce. V balení je jen kabel.

Hlavní vlastnosti

• rozbočení jednoho konektoru na pět
• na vstupu jack 3,5 mm samec, na výstupech pět zdířek 3,5 mm
• podporuje až pět čidel DS18B20 s koncovkou 3,5 mm jack
• vstupní větev 21 cm, každá z pěti výstupních větví rovněž 21 cm
• hmotnost 40 g
• černé provedení kabelu i vodičů
• pracovní teplota 0 až 40 °C
• skladovací teplota -20 až 40 °C

Co produkt umí

Nic nepočítá, nic nevysílá a nepotřebuje vlastní napájení. Je to pasivní kabel, který rozvětví jeden konektor na pět. Je to rozšíření vestavěného kabelového adaptéru s konektorem 3,5 mm jack na pět různých čidel DS18B20. Veškerou práci odvede zařízení The Pill by Shelly, kabel jen umožní, aby k němu vedlo víc čidel najednou.

Ovládání a komunikace

Rozbočovač sám nekomunikuje a nic se v něm nenastavuje. Čidla DS18B20 hlásí naměřenou teplotu po sběrnici do The Pill by Shelly a teprve to zařízení posílá hodnoty dál do sítě a do aplikace Shelly Smart Control. Každé čidlo se v ní objeví s vlastní hodnotou. Napájení ani vlastní rozhraní kabel nepotřebuje.

Instalace a použití

Zapojení má tři kroky:

• zástrčku zasuňte do konektoru na zařízení
• čidla zapojte do zdířek na druhém konci
• hodnoty si přečtete v aplikaci Shelly Smart Control

Připojení je zásuvné, tedy plug and play. Naměřené hodnoty se pak zobrazují v aplikaci Shelly Smart Control. Rozmyslete si předem rozmístění čidel, každá větev rozbočovače má 21 cm a délku dosahu určuje kabel samotného čidla.

Vybavení

Na tomto kabelu není co nastavovat a právě v tom je jeho hodnota. Je to pasivní rozbočka, která z jednoho konektoru udělá pět, a tím se z jednoho měřeného místa stane pět měřených míst.

• Jedna zástrčka 3,5 mm jack na vstupu, která jde do kabelového adaptéru zařízení
• Pět zdířek 3,5 mm na výstupu, do každé patří jedno čidlo
• Větve po 21 cm, stejně vstupní jako všech pět výstupních
• Podpora až pěti čidel DS18B20 v provedení s konektorem 3,5 mm jack
• Bez napájení a bez elektroniky. Nic se v něm nepočítá a nic se v něm nedá pokazit softwarově.
• Černé provedení pláště i vodičů, hmotnost 40 g

Celé měření odvede zařízení na druhém konci a samotná čidla. Rozbočovač jim jen otevře cestu k jedinému vstupu, který by jinak stačil na jedno čidlo.

Co si ještě připravit

• Čidla DS18B20 s koncovkou 3,5 mm jack. V balení nejsou a musí být právě v tomto provedení. Verze s volnými vodiči, která se zapojuje do přídavného modulu Shelly, se do zdířek nezasune.
• Zařízení s vestavěným kabelovým adaptérem 3,5 mm jack. Rozbočovač jej rozšiřuje, nenahrazuje. Ani ono není součástí balení.
• Rozvrh, kam které čidlo přijde. Větev rozbočovače má 21 cm a další vzdálenost určuje kabel samotného čidla. U pěti měřených míst se to vyplatí promyslet dřív, než se začne tahat.
• Místo pro rozvětvení. V jednom bodě se sejde šest koncovek, což potřebuje víc prostoru než jeden přímý kabel.
• Prostředí do 40 °C. Provozní teplota kabelu začíná na nule, skladovací jde až na minus dvacet. Jsou to dvě různá čísla a níže je najdete v tabulce.

Kde najde využití

• akvária a vodní systémy, kde se hlídá víc nádrží
• skleníky s několika pěstebními zónami
• serverovny
• sklady a prostory pro uchování potravin

Důležité před nákupem

• Čidla DS18B20 nejsou součástí dodávky, kupují se zvlášť.
• Ani zařízení The Pill by Shelly součástí není, rozbočovač se prodává samostatně.
• Kabel je pasivní. Nemá napájení, nic neměří a sám o sobě nic nevykazuje.
• Čidla musí mít koncovku 3,5 mm jack, podporovaná jsou DS18B20 s tímto konektorem.
• Pracovní rozsah 0 až 40 °C se týká samotného kabelu, ne prostředí, ve kterém měří připojená čidla.
• Pozor při výběru čidla. V nabídce jsou i verze DS18B20 s volnými vodiči pro Shelly Add-on, ty se do tohoto rozbočovače nezapojí. Potřebujete verzi s konektorem 3,5 mm jack.

Parametry a použití

Výrobce k tomuto kabelu neuvádí materiál pláště ani krytí. Celá specifikace jsou konektory, délky, hmotnost, barva a prostředí.

Časté dotazy

Kolik čidel na něj připojím?
Až pět čidel DS18B20 s konektorem 3,5 mm jack.

Jsou čidla v balení?
Nejsou. Rozbočovač je samostatné příslušenství a čidla se kupují zvlášť.

Jak daleko od zařízení čidlo umístím?
Větve rozbočovače mají 21 cm. Vzdálenost dál určuje kabel samotného čidla, varianta DS18B20 s jackem má kabel dlouhý 1 m.

Funguje s jiným zařízením Shelly?
Je to příslušenství k The Pill by Shelly. U jiných zařízení si zapojení ověřte předem.

Kde uvidím naměřené teploty?
V aplikaci Shelly Smart Control, s naměřenou hodnotou pro každé čidlo.

Provoz a skladování

Ta dvojice teplot není překlep. Kabel snese mráz, když leží ve skladu, ale pracovat má až od nuly nahoru. Při měření v mrazáku nebo ve venkovní šachtě to znamená, že samotné rozvětvení má zůstat v temperovaném prostoru a do chladu jde jen čidlo na svém kabelu.
