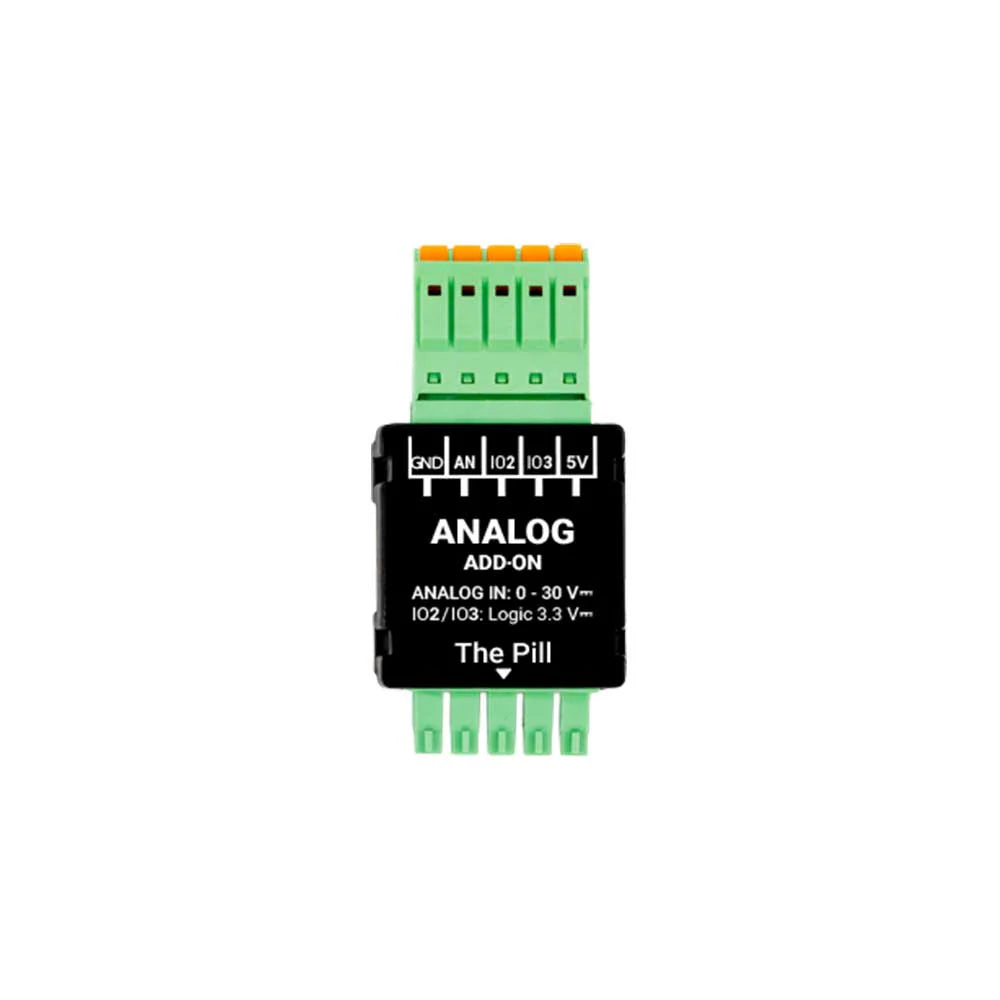

SHELLY Analog 0-30V Add-On Přídavný modul pro měření stejnosměrného napětí do 30 V k The Pill by Shelly, černá

The Pill by Shelly sám změří jen nízké napětí. Analog 0-30V Add-on posune tuhle mez na 30 V, takže se dá sledovat i dvanáctivoltová nebo čtyřiadvacetivoltová baterie. Je to příslušenství k The Pill.

Je to pro vás?

• Ano, pokud máte The Pill a chcete sledovat napětí baterie 4,2 V, 12 V nebo 24 V.
• Ano, pokud připojujete analogový senzor s výstupem 0 až 5 V.
• Ano, pokud k The Pill potřebujete navíc digitální vstup nebo výstup. Slouží k tomu svorky IO2 a IO3.
• Ne, pokud nemáte 5-Terminal Add-on. Bez něj modul k The Pill nepřipojíte.
• Ne, pokud chcete měřit síťové napětí. Rozsah je 0 až 30 V stejnosměrných.
• Ne, pokud potřebujete spínat zátěž. Výstupy jsou signálové a spínají do 20 mA.

Hlavní vlastnosti

• měření stejnosměrného napětí 0 až 30 V
• přesnost měření ±2 % z naměřené hodnoty a 5 digitů
• jeden analogový vstup označený AN
• dva vstupy nebo výstupy IO2 a IO3 s logickou úrovní 3,3 V
• svorka 5V jako napájení senzoru nebo napájení pro The Pill
• rozměry 36,5 x 26,5 x 11,5 mm, hmotnost 8 g, černé provedení
• pracovní teplota 0 až 40 °C, vlhkost 30 až 70 % RH

Co produkt umí

Hlavní úloha je jasná, dostat na vstup napětí, které by jinak bylo mimo rozsah. Typické případy jsou dva, běžné analogové senzory s výstupem 0 až 5 V a měření baterií s napětím 4,2 V, 12 V nebo 24 V. K tomu jsou tu dvě svorky IO2 a IO3, u kterých se volí, jestli mají pracovat jako digitální vstup nebo jako digitální výstup. Pracují s logikou 3,3 V. Digitální výstupy spínají nejvýše 20 mA, digitální vstupy jsou aktivní v nízké úrovni, aktivní jsou pod 0,83 V a neaktivní nad 2,48 V.

Ovládání a komunikace

Naměřené hodnoty putují do The Pill, ke kterému je modul příslušenstvím. Propojení vede přes konektor pro 5-Terminal Add-on, který je podmínkou spojení obou zařízení. Modul se sám nenastavuje, všechno se řeší v The Pill.

Instalace a použití

Zapojení je na pěti svorkách:

• AN pro měřené napětí
• GND jako společná a vztažná zem pro senzor i pro napájení
• 5V obousměrně, buď z ní napájíte senzor, nebo z ní napájíte The Pill
• IO2 a IO3 zůstávají volné pro digitální signály

Pracovní teplota modulu je 0 až 40 °C, pro skladování platí rozsah -20 až 40 °C.

Vybavení

• Analogový vstup AN pro 0 až 30 V stejnosměrných. To je celý důvod existence modulu, The Pill sám takové napětí nezměří.
• Přesnost ±2 % z naměřené hodnoty a 5 digitů. Údaj platí pro celý rozsah.
• Dvě svorky IO2 a IO3. U každé si zvolíte, jestli má pracovat jako digitální vstup nebo jako digitální výstup.
• Obousměrná svorka 5V. Buď z ní napájíte senzor, nebo přes ni napájíte samotný The Pill.
• Tělo 36,5 x 26,5 x 11,5 mm a 8 g. Černé provedení, které se vedle samotného modulu ztratí.

Co si ještě připravit

• 5-Terminal Add-on. ⛔ Bez něj se modul k The Pill nepřipojí. Není to volitelné příslušenství, je to podmínka.
• Samotný The Pill by Shelly. Modul je příslušenství a bez něj funkci nemá.
• Měřené napětí v rozsahu 0 až 30 V stejnosměrných. Nad tuto hranici a u střídavého napětí modul určený není.
• Převodník nebo dělič, má-li senzor vyšší výstup. Nejvyšší dovolené napětí na svorkách IO2 a IO3 je 3,3 V.
• Odbočku na zátěž, chcete-li něco spínat. Výstupy IO2 a IO3 spínají do 20 mA, relé to není.
• Vnitřní suché místo s teplotou 0 až 40 °C a vlhkostí 30 až 70 % RH.

Kde najde využití

• sledování napětí baterie 4,2 V, 12 V nebo 24 V
• analogové senzory s výstupem 0 až 5 V
• měření stejnosměrného napětí zdrojů do 30 V
• projekty, kde k The Pill přibývá digitální vstup nebo výstup

Důležité před nákupem

• K propojení s The Pill je potřeba 5-Terminal Add-on. Bez něj modul k The Pill nepřipojíte.
• Měří stejnosměrné napětí do 30 V. Pro síťové napětí určen není.
• Přesnost měření je ±2 % z naměřené hodnoty a 5 digitů.
• Svorky IO2 a IO3 pracují na logické úrovni 3,3 V a spínají do 20 mA. Nejde o reléový výstup.
• Digitální vstupy jsou aktivní v nízké úrovni, prahy jsou 0,83 V a 2,48 V, nejvyšší dovolené napětí 3,3 V.
• Pracovní teplota je 0 až 40 °C, skladovací -20 až 40 °C.

Připojovací svorky

Pět svorek a každá má svou jedinou úlohu. Toto je celé zapojení modulu.

⚠️ Digitální vstupy jsou aktivní v nízké úrovni. Aktivní jsou pod 0,83 V a neaktivní nad 2,48 V, nejvyšší dovolené napětí je 3,3 V. Je to opačná logika, než jakou většina lidí čeká, a nejčastější důvod, proč vstup zdánlivě nereaguje.

Časté dotazy

Stačí koupit jen tenhle modul?
Nestačí. K propojení s The Pill je potřeba 5-Terminal Add-on.

Změřím jím napětí v zásuvce?
Nezměříte. Rozsah je 0 až 30 V stejnosměrných.

Na co jsou svorky IO2 a IO3?
Nastavíte je jako digitální vstup nebo výstup na logické úrovni 3,3 V.

Můžu z modulu napájet senzor?
Ano, k tomu je svorka 5V. Stejná svorka umí napájet i The Pill.

Jak přesně měří?
Je to ±2 % z naměřené hodnoty a 5 digitů.

Analog 0-30V nebo 5-Terminal Add-on?

Otázka je špatně položená a je dobré to vědět před objednáním. Nejsou to alternativy, jeden bez druhého k The Pill nepřipojíte.

Pokud sledujete baterii nebo zdroj do 30 V, objednejte oba díly naráz. Pokud vám stačí teplota nebo signál do 2,5 V, samotný 5-Terminal Add-on postačí.
