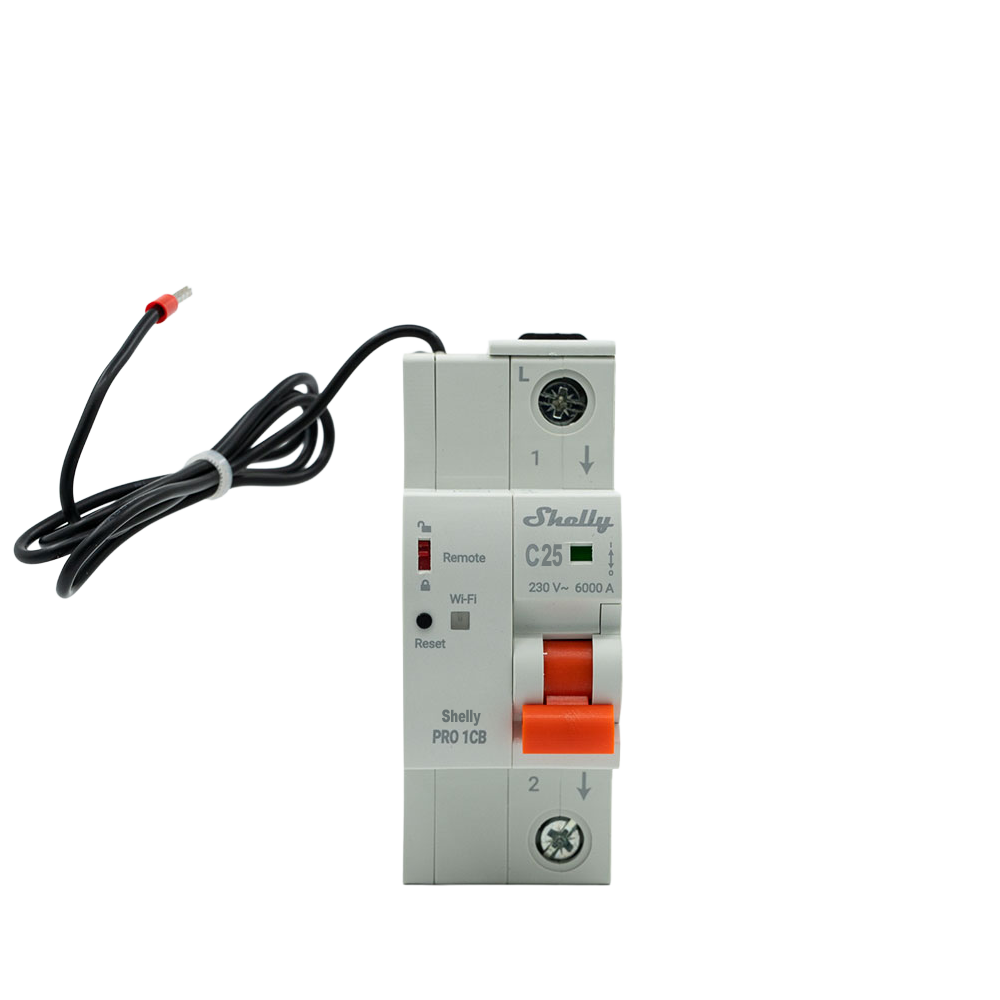

SHELLY Pro 1CB Chytrý jistič C25-1 6 kA s měřením napětí, WiFi

Potřebujete jistit okruh v rozvaděči a zároveň vědět, co se s ním děje, když u něj právě nejste? Shelly Pro 1CB C25 je jednopólový přístroj na DIN lištu, který jistí na 25 A a vybavuje podle charakteristiky C. Vedle ochrany před přetížením a zkratem měří napětí na vstupu, hlídá nastavené meze přepětí a podpětí a jištěný obvod umí rozpojit na povel z místní sítě, z aplikace nebo ze systému domovní automatizace.

Je to pro vás?

Ano, pokud

• máte jednofázový okruh v domě, v bytě nebo v menší provozovně
• chcete okruh bezpečně odstavit na dálku, třeba před plánovanou údržbou
• potřebujete chránit citlivé spotřebiče před příliš vysokým nebo nízkým napětím
• spravujete rozvaděč vzdáleně a chcete vědět, kdy a čím byl okruh vypnut
• preferujete v rozvaděči kabelovou síť LAN místo bezdrátového spojení
• stavíte automatizaci nad MQTT, webhooky nebo vlastními skripty

Ne, zvolte jiný model, pokud

• potřebujete rozpojit fázový i nulový vodič, na takový případ je Shelly Pro 2CB C25
• jistíte třífázový přívod, pro ten jsou určené Shelly Pro 3CB C25 a Shelly Pro 4CB C25
• chcete jinou jmenovitou hodnotu, řada nabízí také C10, C16, C32, C40 a C63
• potřebujete sledovat odebranou energii v kilowatthodinách, na měření je určená řada Shelly Pro EM
• hledáte přístroj pro časté každodenní spínání, tam se hodí stykač nebo spínací modul Shelly Pro 1PM

Hlavní vlastnosti

• jednopólové provedení, rozpojuje se fázový vodič
• jmenovitý proud 25 A, vypínací charakteristika C
• vypínací schopnost při zkratu 6 kA, norma IEC 60898-1
• třída omezení energie 3 podle téže normy
• voltmetr na vstupu s přesností ±5 %
• meze přepětí i podpětí si zadáte sami, s volitelným návratem
• Wi-Fi, Bluetooth a kabelová síť LAN konektorem RJ45
• záznam zapnutí a vypnutí i s tím, co je vyvolalo
• šířka 36 mm na DIN liště a hmotnost 212 g
• napájení chytré části 230 V při 50 Hz a vlastní spotřeba do 3 W

Co produkt umí

Uvnitř pracuje běžná jisticí jednotka. Na nadproud reaguje dvěma cestami, tepelnou a magnetickou, a obvod rozpojí při přetížení i při zkratu. Vypínací charakteristika C je určena pro okruhy s krátkodobými rozběhovými proudy, typicky s motory a transformátory. Ztrátový výkon přístroje je 1,85 W, takže v plně osazeném rozvaděči počítejte s odpovídajícím oteplením.

Elektronická část měří napětí mezi vstupní svorkou a nulovým vodičem. Podle naměřené hodnoty pracuje ochrana proti přepětí a podpětí, u které si sami zadáte horní i dolní mez. K tomu patří zpoždění reakce, aby krátký pokles nebo špička obvod zbytečně neodstavily. Když zapnete automatické obnovení, jistič sepne zpět sám, jakmile se napětí vrátí do nastaveného pásma a zůstane v něm po zadanou dobu.

Automatické obnovení se týká jen přepětí a podpětí. Po vybavení nadproudem vrátí jistič do provozu až ruční pohyb páčkou přímo v rozvaděči. Zapnutí a vypnutí si přístroj ukládá do paměti s časovou značkou a s údajem, zda šlo o ruční zásah, vzdálený povel nebo vybavení. Deník pojme sto událostí. Uvnitř je navíc čidlo vlastní teploty.

Ovládání a komunikace

Přístroj má vestavěné webové rozhraní, ve kterém vidíte naměřené napětí, stav jističe i polohu mechanického bezpečnostního přepínače. Odtud se nastavují meze ochran, plány a akce. Do sítě se hlásí v pásmu 2,4 GHz standardem Wi-Fi 802.11 b/g/n, připojení zvládne i kabelem přes konektor RJ45. Bluetooth 4.2 slouží k místnímu ovládání a přístroj zároveň pracuje jako brána pro zařízení BLE.

Pro rozvaděč je zajímavější kabelové spojení konektorem RJ45 do místní sítě, které je stabilnější než bezdrát v plechové skříni. Dálkový přístup zajišťuje služba Shelly Cloud a aplikace Shelly Smart Control, žádná samostatná brána k provozu potřeba není. Příchozí spojení lze zabezpečit protokolem TLS.

Pro integraci jsou připravené MQTT, odchozí WebSocket, rozhraní RPC, webhooky a týdenní i pokročilé plány. Vlastní logiku napíšete ve skriptech. Výrobce uvádí Amazon Alexa, Google Smart Home a Samsung SmartThings, konkrétní podporované funkce však v podkladech nejmenuje. Signál Wi-Fi přístroj navíc opakuje a rozšiřuje tak pokrytí.

Instalace a použití

Instalaci provádí výhradně elektrikář s kvalifikací podle národních předpisů. Nejdříve vypněte hlavní jistič, potom zkoušečkou ověřte, že přívodní vodiče zůstaly bez napětí. Přístroj se následně cvakne na běžnou DIN lištu, kde zabere 36 mm.

Přívodní fázi připojíte na svorku 1/L a jištěný okruh odchází ze svorky 2 do zátěže. Vodič N přístrojem prochází bez rozpojení a spolu se svorkou 1/L napájí chytrou část a slouží jako vztažný bod měření napětí. Šroubové svorky utáhněte momentem 2,5 Nm, odizolujte 15 mm vodiče a použijte průřez nejvýše 6 mm² u plného vodiče, 25 mm² u lanka a 16 mm² u flexibilního vodiče.

Kabel LAN se smí zapojovat a odpojovat jedině ve stavu bez napětí, přičemž jeho konektor nesmí být v místech dotyku kovový. Před zásahem do jištěného okruhu otočte na čele mechanický bezpečnostní přepínač do polohy zámku, jinak může obvod sepnout vzdálený povel. Podržení tlačítka reset po dobu 5 sekund zapne přístupový bod i Bluetooth, po 10 sekundách se přístroj vrátí do továrního nastavení. Barva stavové kontrolky ukazuje stav připojení a mechanický ukazatel rozlišuje červenou pro sepnutý a zelenou pro rozepnutý stav. Zařízení používejte pouze v interiéru.

Co si ještě připravit

• Vedení, které 25 A opravdu unese. Jmenovitý proud tohoto kusu je 25 A a průřez jištěného vedení mu musí odpovídat, jinak jistič chrání něco, co chránit nemá jak.
• Elektrikáře s kvalifikací podle národních předpisů. Zapojení v rozváděči není práce pro uživatele.
• Něco přes dva moduly na DIN liště. Jistič je široký 36 mm, vysoký 93 mm, hluboký 74 mm a váží 212 g.
• Vodiče odizolované na 15 mm a šroubovák na 2,5 Nm. Průřez je nejvýše 6 mm² u plného vodiče, 25 mm² u lanka a 16 mm² u flexibilního.
• Rezervu na teplo. Ztrátový výkon tohoto provedení je 1,85 W. U více přístrojů vedle sebe se to sečte.
• Napájení 230 V a 50 Hz. Pod 160 V ztrácí inteligentní část provozní napětí, samotná ochrana obvodu je mechanická.
• Kabel LAN nebo síť Wi-Fi v pásmu 2,4 GHz. Kabel se zapojuje a odpojuje jen bez napětí a jeho konektor nesmí být v místech dotyku kovový.
• Vnitřní rozváděč. Provozní teplota je -5 až 40 °C, vlhkost 30 až 70 % RH, nadmořská výška do 2000 m a stupeň znečištění 2.
• Rozvahu nad počtem vzdálených zásahů. Výrobce uvádí méně než jedno vzdálené přepnutí za minutu a elektrickou životnost nad 6000 cyklů.
• Vědomí, jak funguje vzdálené zapnutí. Zapnout na dálku jde jen obvod, který byl na dálku vypnutý.

Kde najde využití

• domovní a bytové rozvaděče, kde má být jeden okruh ovladatelný na dálku
• kanceláře, prodejny a menší provozovny bez trvalé obsluhy
• serverovny a technické místnosti, kde se hlídá kvalita napájení
• čerpadla, ventilace a topné okruhy v rámci jmenovitého proudu jističe
• odstavení okruhu před plánovanou údržbou nebo při poruše
• rekreační objekty spravované vzdáleně, včetně hlídání přepětí

Důležité před nákupem

• Jednopólové provedení rozpojuje fázový vodič. Nulový vodič přístrojem prochází a slouží k napájení chytré části a k měření napětí. Pokud potřebujete rozpojit i nulu, zvolte Shelly Pro 2CB C25.
• Vzdálený povel k zapnutí projde pouze po předchozím vzdáleném vypnutí. Pokud jistič vybavil nadproudem nebo ho někdo shodil páčkou, zapnutí po síti se zablokuje a obvod se obnovuje přímo v rozvaděči.
• Mechanický bezpečnostní přepínač na čele odpojí řízení jističe z mikroprocesoru. V zamčené poloze proto nepracuje dálkové ovládání ani ochrana proti přepětí a podpětí. Před prací na jištěném okruhu jej do zámku přepněte a po skončení práce vraťte zpět.
• Dálkové přepínání je omezené na méně než jedno za minutu a elektrická životnost je nad 6000 cyklů. Pro časté každodenní spínání zvolte stykač nebo spínací modul.
• Přístroj měří napětí, nikoli odebranou energii. Přesnost voltmetru je ±5 %.
• Minimální provozní napětí je 160 V a maximální 240 V při 50 Hz, izolační napětí 500 V a jmenovité impulzní výdržné napětí 4 kV. Elektronická část se napájí z 230 V a sama spotřebuje do 3 W.
• Chrání vedení před přetížením a zkratem. Osoby před reziduálním proudem doporučujeme chránit samostatným proudovým chráničem.
• Na DIN liště zabere 36 mm. Před nákupem ověřte volné místo v rozvaděči a počítejte s prostorem pro kabel LAN.
• Přístroj je určený pouze do vnitřního prostředí a montáž patří kvalifikovanému elektrikáři.

Připojovací svorky

Časté dotazy

Zapnu jistič na dálku, když vypadne?
Ne. Dálkové zapnutí funguje jen v případě, že jste jistič předtím dálkově vypnuli. Po vybavení nadproudem nebo po ručním vypnutí páčkou se obnovuje ručně v rozvaděči.

Měří spotřebu v kilowatthodinách?
Sleduje napětí, nikoli odebranou energii. Voltmetr na vstupu pracuje s přesností ±5 % a energii v kilowatthodinách měří řada Shelly Pro EM.

Rozpojí i nulový vodič?
Jednopólové provedení rozpojuje fázový vodič a nulový vodič přístrojem prochází. Pro rozpojení fáze i nuly je určený Shelly Pro 2CB C25.

Potřebuji k němu bránu nebo hub?
Ne. Pracuje samostatně v místní síti přes Wi-Fi nebo LAN a pro vzdálený přístup se volitelně přihlásí do služby Shelly Cloud.

Jak se chová při přepětí?
Po překročení nastavené meze rozpojí obvod. Se zapnutým automatickým obnovením sepne znovu v okamžiku, kdy se napětí vrátí do nastaveného pásma a setrvá v něm zadanou dobu.

Kolik místa v rozvaděči potřebuje?
Na DIN liště zabere 36 mm a montuje se jako běžný jistič. Hmotnost je 212 g.

Dá se ovládat bez internetu?
Ano. Má vlastní webové rozhraní a v místní síti ho ovládáte přes LAN, Wi-Fi nebo Bluetooth.

Shelly Pro 1CB C25 nebo Shelly Pro 2CB C25?

Sáhněte po Shelly Pro 1CB C25 tam, kde vám stačí rozpojit fázový vodič a kde se hodí ušetřit místo v rozvaděči. Pro jednofázové obvody, které vyžadují ochranu fázového i nulového vodiče, je správnou volbou model Shelly Pro 2CB C25.
