SHELLY Modbus RS485 Add-on pro The Pill Rozšiřující modul Modbus RTU
Potřebujete do Shelly připojit průmyslové nebo starší zařízení, které komunikuje přes Modbus RTU? Modbus RS485 Add-on doplní zařízení The Pill o rozhraní RS485 a data z připojeného zařízení zpřístupní jako Virtual Components v ekosystému Shelly.
Je to pro vás?
Ano, pokud
- máte zařízení The Pill a chcete k němu připojit zařízení Modbus RTU
- chcete číst data z měřičů, baterií nebo průmyslových zařízení do Shelly
- potřebujete rozhraní RS485 s možností řetězení více zařízení
Ne, zvolte jiný model, pokud
- nemáte zařízení The Pill, modul se připojuje k němu a bez něj nefunguje
- máte zařízení řady Shelly Pro, pro ně je určen samostatný Shelly Pro Modbus Add-on RS485
Hlavní vlastnosti
- Rozhraní Modbus RTU přes RS485
- Svorkovnice 24 V, GND, 5 V a dva páry A/B
- Druhý pár A/B pro řetězení dalších zařízení RS485
- Rozšíření pro zařízení The Pill od Shelly
- Data se zpřístupní jako Virtual Components
Co produkt umí
Add-on přivede na The Pill data z externího zařízení Modbus RTU. The Pill je přes svůj skript vyčítá z registrů a zpřístupní jako Virtual Components, tedy nativní entity Shelly, které lze dál používat v automatizacích a integracích.
Ovládání a komunikace
Add-on sám se sítí nekomunikuje. Je to rozhraní, které přivede sběrnici Modbus RTU k zařízení The Pill, a vše ostatní obstarává hostitel.
The Pill se připojuje na Wi-Fi i Bluetooth a zvládá schopnosti generace 3, tedy lokální akce, časové plány, skriptování a virtuální komponenty. Právě přes skript se z registrů Modbus vyčtou hodnoty a zpřístupní se jako virtuální komponenty, tedy nativní entity Shelly.
Odtud jsou dostupné dál přes MQTT, WebSocket i HTTP, takže je převezme také systém třetí strany.
Vybavení
- Rozhraní RS485 pro sběrnici Modbus RTU
- První pár svorek A a B pro připojené zařízení
- Druhý pár svorek A a B pro řetězení dalších zařízení na téže sběrnici
- Napájecí svorky 24 V, 5 V a GND

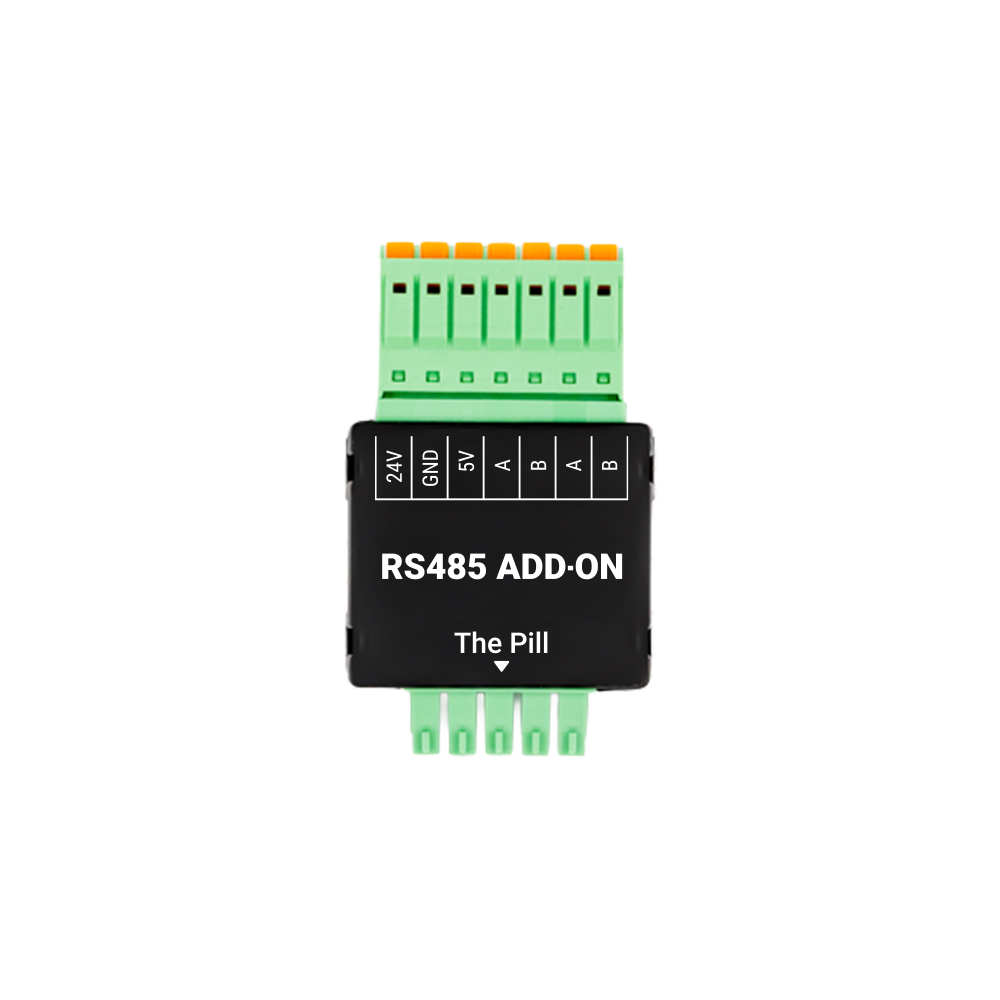

- Konektor pro zařízení The Pill, ke kterému se modul připojuje
Instalace a použití
Modul se připojí k zařízení The Pill od Shelly. Zařízení Modbus RTU se zapojí na svorkovnici A a B, druhý pár A a B slouží k řetězení dalších zařízení na sběrnici.
Co si ještě připravit
- Zařízení The Pill od Shelly. Add-on se připojuje k němu a bez něj nefunguje. V balení není.
- Napájení pro The Pill. Hostitel se napájí 5 V přes USB-C.
- Zařízení Modbus RTU a jeho mapu registrů. Bez ní nelze napsat skript, který hodnoty vyčte.
- Vodiče sběrnice pro pár A a B, případně i pro řetězení dalších zařízení.
- Základní znalost skriptování Shelly. Převod registrů na virtuální komponenty dělá skript v The Pill.
- Přehled o tom, co je Shelly Pro. Pro řadu Pro je určen samostatný Shelly Pro Modbus Add-on RS485, tento se k ní nehodí.
Kde najde využití
- Čtení dat z bateriových úložišť a měničů
- Připojení měřičů energie a průmyslových čidel
- Integrace zařízení HVAC do Shelly
- Zapojení starších zařízení Modbus RTU do chytré domácnosti
Důležité před nákupem
- Modul je rozšíření pro The Pill, samostatně bez něj nefunguje
- Není určen pro zařízení řady Shelly Pro, pro ně slouží Shelly Pro Modbus Add-on RS485
- Připojovaná zařízení musí komunikovat protokolem Modbus RTU
Připojovací svorky
| Svorka | Co se na ni připojuje | Poznámka |
|---|---|---|
| A a B, první pár | zařízení Modbus RTU | datový pár sběrnice RS485 |
| A a B, druhý pár | další zařízení na téže sběrnici | slouží k řetězení |
| 24 V | napájení připojeného zařízení | podle toho, co zařízení potřebuje |
| 5 V | napájení připojeného zařízení | nižší ze dvou úrovní na svorkovnici |
| GND | společný vodič | společný pro napájení i pro sběrnici |
Co obstarává který díl
| Díl | Co zastává | Je v balení? |
|---|---|---|
| Modbus RS485 Add-on | rozhraní sběrnice, svorky a řetězení | ano, je to tato položka |
| The Pill od Shelly | napájení, Wi-Fi, Bluetooth, skript a virtuální komponenty | ne, samostatná položka |
| zařízení Modbus RTU | zdroj měřených hodnot | ne, vaše vlastní |
| skript v The Pill | čte registry a překládá je na entity Shelly | ne, píše se podle mapy registrů |
Časté dotazy
Funguje modul samostatně?
Ne, připojuje se k zařízení The Pill od Shelly.
Jaké rozhraní přidává?
Modbus RTU přes RS485 se svorkovnicí A a B.
Mohu připojit více zařízení?
Ano, druhý pár A a B slouží k řetězení dalších zařízení.
Je to stejné jako Shelly Pro Modbus Add-on?
Není, ten je určen pro řadu Shelly Pro.
Funguje add-on samostatně?
Ne. Připojuje se k zařízení The Pill od Shelly a bez něj nemá co dělat. The Pill v balení není.
Hodí se k zařízením řady Shelly Pro?
Ne. Pro řadu Pro je určen samostatný Shelly Pro Modbus Add-on RS485.
K čemu je druhý pár svorek A a B?
K řetězení. Sběrnice RS485 pokračuje dál k dalšímu zařízení.
Jak se dostanou hodnoty do Shelly?
Skript v The Pill vyčte registry Modbus a zpřístupní je jako virtuální komponenty, tedy jako nativní entity Shelly.
Potřebuji mapu registrů připojeného zařízení?
Ano. Bez ní nelze napsat skript, který ví, který registr co znamená.
Dostanu hodnoty i do jiného systému?
Ano. The Pill je nabízí přes MQTT, WebSocket i HTTP.
Čím se napájí samotné The Pill?
Napětím 5 V přes USB-C.
Produktové soubory ke stažení.
| Materiál | plast |
