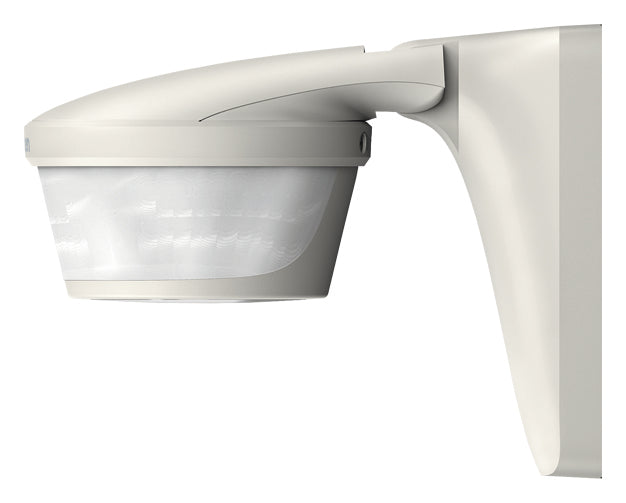

THEBEN 1019610 theLuxa P300 KNX WH Čidlo pohybu na stěnu, strop nebo roh, 300°, dosah 16 m, IP55, bílá

Potřebujete venku automaticky rozsvítit vchod, příjezdovou cestu, parkoviště nebo vjezd do garáže a přitom vše řídit přes KNX? theLuxa P300 KNX WH je venkovní čidlo pohybu PIR v bílém provedení pro montáž na stěnu, strop nebo do rohu. Má detekční úhel 300°, otočnou a sklopnou hlavu, čtyři kanály pohybu, čtyři univerzální kanály pro jas a teplotu, čtyři logické kanály a týdenní časové programy.

Je to pro mě?

Ano, pokud:

• hlídáte vchod, garáž, zahradu, parkoviště nebo okolí budovy
• čidlo montujete venku na stěnu, pod strop nebo do rohu budovy
• chcete z jednoho čidla řídit více světelných okruhů, každý s vlastním prahem jasu a doběhem
• potřebujete v noci jiné chování než večer, třeba jiný doběh nebo trvalé ztlumení
• chcete využít naměřený jas a teplotu i pro jiné funkce v KNX

Ne, zvolte jiný model, pokud:

• chcete totéž čidlo v černé barvě, pak zvolte theLuxa P300 KNX BK
• hlídáte kancelář, kde lidé sedí u stolu, pak zvolte stropní čidlo přítomnosti thePrema P360 KNX UP WH
• hlídáte vnitřní chodbu ze stropu, pak zvolte thePassa P360 KNX UP WH
• čidlo chcete uvnitř na stěnu místo vypínače, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• venkovní čidlo pohybu PIR na stěnu nebo strop, bílá barva
• detekční úhel 300°, při výšce 2,5 m pole o průměru 32 m pro chůzi napříč
• hlava se otáčí o 90° na obě strany, dolů o 45° a nahoru o 90°
• 4 kanály pohybu, 4 univerzální kanály a 4 logické kanály
• až 8 časových spínání na každý kanál pohybu s týdenním programem
• měření smíšeného světla a integrované teplotní čidlo
• krytí IP 55 na stěně, IP 54 na stropě, provoz od minus 25 do plus 45 °C
• rozpěrný rámeček a rohový držák jsou součástí balení

Co produkt umí

Každý ze čtyř kanálů pohybu má vlastní práh jasu, doběh od 1 s do 60 min a volitelné zpoždění zapnutí. Ke každému kanálu lze mít ještě alternativní práh a doběh, které přepnete telegramem. Kanál pracuje jako plný automat nebo poloautomat a pro stmívatelná světla posílá zvlášť hodnotu pro zapnutí, pro fázi stand-by po doběhu, pro vypnutí, pro blokování a pro trvalé zapnutí. Stand-by tak umožní nechat cestu po odchodu slabě svítit až 2 hodiny.

Časové programy přepínají podle dne v týdnu a času po 15 minutách přednastavené akce. Mohou změnit práh jasu i doběh, kanál zablokovat nebo trvale zapnout. Čidlo k tomu potřebuje alespoň jednou přijmout čas ze sběrnice. Tlačítka scén na ovladači i scény z KNX vyvolávají stejné přednastavené akce.

Univerzální kanály spínají podle jasu, teploty nebo obojího s logikou AND či OR. Hodí se jako soumrakový spínač s prahem od 1 lx do 90 000 lx nebo jako hlídání teploty. Logické kanály zpracují další podmínky přímo v čidle.

Ovládání a komunikace

Plný rozsah nastavení je v ETS aplikačním programem theLuxa P300 KNX. Omezeně jde čidlo nastavit otočnými prvky na spodní straně a ovladači theSenda. Servisním ovladačem theSenda P lze nastavit fyzickou adresu, uživatelský ovladač theSenda S má tlačítka scén.

Na sběrnici čidlo posílá naměřený jas a teplotu. Každý kanál pohybu má blokování, trvalé zapnutí, externí hodnotu jasu a zapojení Master/Slave pro rozšíření pole dalšími čidly. Objekt pro hlídání demontáže posílá cyklické telegramy, takže výpadek odhalí sundání čidla.

Před prvním nahráním aplikace čidlo posílá pohyb, jas a teplotu na výchozí skupinové adresy a jde tak hned vyzkoušet. Vymazání aplikace v ETS ohlásí trvale svítící červená LED a ovladač theSenda pak nefunguje.

Instalace a použití

Doporučená montážní výška je 2 až 4 m a čidlo potřebuje volný výhled na lidi. Při výšce 2,5 až 3,5 m zachytí lidi jdoucí napříč do vzdálenosti 16 m a lidi jdoucí přímo k čidlu do 5 m. Při výšce 2 m a 4 m klesne dosah napříč na 12 m a přímo k čidlu o metr. Prostor přímo pod sebou hlídá v kruhu o průměru 6 m. Hodnoty platí pro 21 °C.

Sokl se připevní na stěnu nebo strop, případně na krabici pod omítkou 60 mm. Sběrnici protáhnete těsněním soklu, zapojíte do svorky s ohledem na polaritu a čidlo jednou rukou nasadíte a zacvaknete. Kabel může přicházet zespodu, ze strany nebo shora přes rozpěrný rámeček, do rohu použijte rohový držák.

Otočnými prvky nastavíte doběh, práh jasu s funkcí teach-in a citlivost, další poloha slouží k nastavení fyzické adresy. Poloha test u doběhu spustí test pole, při němž čidlo reaguje jen na pohyb a sepne vždy na 2 s. Při testu choďte napříč polem. Pole lze omezit krycím klipem.

Kde najde využití

• vchody, garáže, zahrady a parky
• okolí administrativních budov, hotelů a škol
• podzemní garáže
• skladovací haly

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX.
• Jde o čidlo pohybu pro chodící osoby. Na sedící lidi v kanceláři zvolte čidlo přítomnosti.
• Na stropě má krytí IP 54, plné IP 55 jen při montáži na stěnu.
• Dosah 16 m platí pro chůzi napříč v rozsahu výšek 2,5 až 3,5 m. Na chůzi přímo k čidlu je dosah výrazně menší.
• Otočné prvky na čidle nastavují práh jasu a doběh jen pro první kanál, a jen pokud to v ETS povolíte. Práh jasu na nich zvolíte v rozsahu 1 až 3000 lx.
• Časové programy fungují jen tehdy, když čidlo dostává čas ze sběrnice, například z KNX hodin.
• Čidlo potřebuje volný výhled na lidi. Místo montáže volte tak, aby hlídanou cestu nic nezakrývalo.
• Ze sběrnice odebírá podle návodu méně než 12 mA. Započítejte to do bilance napájecího zdroje KNX.
• Po resetu sběrnice je blokování kanálu vždy zrušené. Pokud má blokování trvat, musí ho systém KNX poslat znovu.

Časté dotazy

Jak namířím čidlo na hlídané místo?
Hlavu natočte do strany a sklopte směrem k cestě nebo vjezdu, potom proveďte test pole chůzí napříč.

Jak nastavím fyzickou adresu bez programovacího tlačítka?
Otočný prvek dejte do polohy Ph.Adr., rozsvítí se červená LED. Druhou možností je tlačítko KNX na servisním ovladači theSenda P.

Mohu jedním čidlem řídit osvětlení cesty a vjezdu zvlášť?
Ano. Každý kanál pohybu má vlastní práh jasu, doběh a skupinovou adresu.

Lze čidlo použít jako soumrakový spínač?
Ano. Univerzální kanál sepne při poklesu jasu pod nastavenou mez nezávisle na pohybu.

Co čidlo pošle po výpadku sběrnice?
Na objekty pohybu nejdřív pošle 0 a při zjištěném pohybu hned potom 1.

Jak omezím pole, aby nereagovalo na chodník za plotem?
Nasaďte krycí klip na čočku nebo snižte citlivost otočným prvkem, parametrem či objektem.
