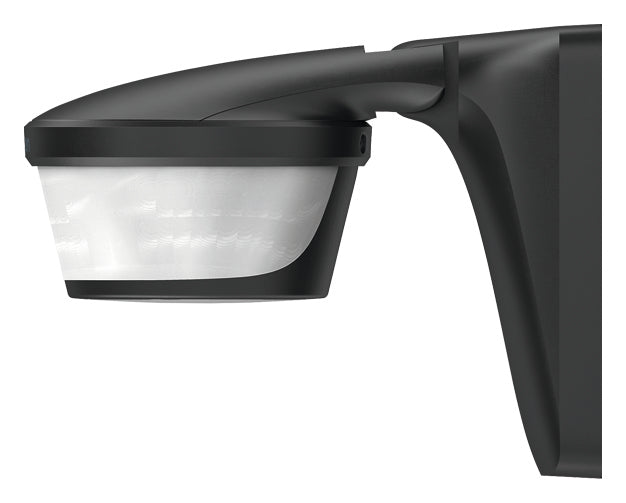

THEBEN 1019611 theLuxa P300 KNX BK Čidlo pohybu na stěnu, strop nebo roh, 300°, dosah 16 m, IP55, černá

Hledáte venkovní čidlo pohybu pro KNX, které na tmavé fasádě nebo pod tmavým podhledem nebude rušit? theLuxa P300 KNX BK je čidlo pohybu PIR v černé barvě pro montáž venku na stěnu, strop nebo roh budovy. Hlídá úhel 300°, hlavu lze natočit do strany i sklopit a uvnitř nabízí čtyři kanály pohybu, čtyři univerzální kanály pro jas a teplotu, čtyři logické kanály a týdenní časové programy.

Je to pro mě?

Ano, pokud:

• čidlo má ladit s tmavou fasádou, okenními rámy nebo podhledem
• chcete automaticky svítit u vchodu, na příjezdu, v garáži nebo na parkovišti
• jedním čidlem potřebujete ovládat několik světelných okruhů s různým nastavením
• osvětlení se má v průběhu týdne chovat podle časového programu
• hodí se vám venkovní jas a teplota jako hodnoty pro další přístroje KNX

Ne, zvolte jiný model, pokud:

• chcete stejné čidlo v bílém provedení, pak zvolte theLuxa P300 KNX WH
• potřebujete uvnitř zachytit sedící lidi, pak zvolte stropní čidlo přítomnosti thePrema P360 KNX UP WH
• hlídáte chodbu uvnitř budovy, pak zvolte thePassa P360 KNX UP WH
• čidlo patří na vnitřní stěnu místo vypínače, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• černé venkovní čidlo pohybu PIR pro stěnu, strop i roh
• úhel 300°, při montáži ve 2,5 m pole o průměru 32 m pro chůzi napříč
• natáčení hlavy o 90° doleva i doprava, sklon 45° dolů a 90° nahoru
• čtyři kanály pohybu, čtyři univerzální a čtyři logické kanály
• týdenní program s až 8 časy spínání pro každý kanál pohybu
• čidlo teploty a měření smíšeného světla
• krytí IP 55 při montáži na stěnu, IP 54 na strop, od minus 25 do plus 45 °C
• v balení rozpěrný rámeček a rohový držák

Co produkt umí

Čtyři kanály pohybu pracují nezávisle. Každému nastavíte práh jasu, doběh v rozsahu 1 s až 60 min a podle potřeby zpoždění zapnutí, k tomu alternativní práh a doběh, mezi nimiž přepnete telegramem. Kanál může pracovat jako plný automat nebo poloautomat. U stmívatelných světel posílá vlastní hodnotu pro zapnutí, pro fázi stand-by, pro vypnuto, pro blokování i pro trvalé zapnutí, takže cesta může po odchodu ještě až 2 hodiny tlumeně svítit.

Každý kanál pohybu může mít až osm časů spínání s volbou dnů v týdnu a krokem 15 minut. V nastavený čas vyvolá přednastavenou akci, například jiný práh jasu, jiný doběh, blokování nebo trvalé zapnutí. Podmínkou je, aby čidlo alespoň jednou přijalo čas ze sběrnice. Stejné akce lze vyvolat i scénou z KNX nebo tlačítkem scény na ovladači.

Univerzální kanály nehledí na pohyb a spínají podle jasu, teploty nebo jejich kombinace s logikou AND či OR. Práh jasu lze volit od 1 lx do 90 000 lx, takže kanál poslouží jako soumrakový spínač. Čtyři logické kanály přidají vlastní podmínky.

Ovládání a komunikace

Kompletní nastavení provedete v ETS aplikačním programem theLuxa P300 KNX. Základní hodnoty lze měnit také otočnými prvky na spodní straně čidla a ovladači theSenda. Servisní ovladač theSenda P umí nastavit fyzickou adresu, uživatelský ovladač theSenda S vyvolává scény.

Čidlo průběžně posílá na sběrnici jas a teplotu. Kanály pohybu lze blokovat, trvale zapnout, napájet externí hodnotou jasu a rozšířit o další čidla v zapojení Master/Slave. Cyklické telegramy objektu demontáže prozradí, když čidlo někdo sundá.

Ještě před prvním nahráním aplikace posílá čidlo pohyb, jas a teplotu na výchozí skupinové adresy, takže ho lze vyzkoušet ihned po připojení. Pokud aplikaci v ETS vymažete, červená LED zůstane trvale svítit a ovladač theSenda přestane fungovat.

Instalace a použití

Čidlo umístěte do výšky 2 až 4 m tak, aby na lidi dobře vidělo. V rozmezí 2,5 až 3,5 m zachytí lidi jdoucí napříč až 16 m daleko a lidi jdoucí přímo k němu do 5 m. Ve výšce 2 m a 4 m se dosah napříč zkrátí na 12 m a přímo k čidlu o metr. Přímo pod sebou hlídá kruh o průměru 6 m. Údaje platí pro 21 °C.

Nejprve připevněte sokl na stěnu, strop nebo krabici pod omítkou 60 mm. Sběrnici veďte těsněním soklu do svorky, dodržte polaritu a čidlo jednou rukou nasaďte, až zacvakne. Kabel lze přivést zespodu, z boku i shora přes rozpěrný rámeček. Na roh použijte rohový držák.

Otočné prvky slouží k nastavení doběhu, prahu jasu s funkcí teach-in a citlivosti, jedna poloha je vyhrazena fyzické adrese. V poloze test reaguje čidlo jen na pohyb a sepne vždy na 2 s, při zkoušce choďte napříč polem. Nechtěné části pole zakryjete krycím klipem.

Kde najde využití

• vchody, garáže, zahrady a parky
• administrativní budovy, hotely a školy
• podzemní garáže
• skladovací haly

Důležité před nákupem

• Čidlo samo nic nespíná. Telegramy KNX předává aktoru, který světla spíná nebo stmívá.
• Je to čidlo pohybu pro chodící osoby, ne čidlo přítomnosti pro sedící.
• Plné krytí IP 55 platí při montáži na stěnu, na stropě je IP 54.
• Dosah 16 m se týká chůze napříč ve výšce 2,5 až 3,5 m. Chůzi přímo k čidlu zachytí na kratší vzdálenost a plánovací tabulka výrobce platí pro 21 °C.
• Otočnými prvky nastavíte práh jasu a doběh jen pro první kanál a jen tehdy, když to v ETS zvolíte. Práh jasu jde na otočném prvku od 1 do 3000 lx.
• Časové programy potřebují čas ze sběrnice, například z KNX hodin.
• Na lidi musí čidlo volně vidět. Překážka mezi ním a hlídaným místem detekci znemožní.
• Odběr ze sběrnice je podle návodu pod 12 mA, s tím počítejte při návrhu napájení linie KNX.
• Reset sběrnice blokování kanálu vždy zruší. Trvalé blokování proto musí po resetu přijít znovu.

Časté dotazy

Liší se černé provedení od bílého funkcemi?
Ne. Liší se barvou. Rozpěrný rámeček a rohový držák k černému čidlu se dají dokoupit i samostatně jako příslušenství Abstandsrahmen theLuxa P BK a Eckwinkel theLuxa P BK.

Kde nastavím fyzickou adresu?
Otočný prvek přepněte do polohy Ph.Adr., rozsvítí se červená LED. Jinak stiskněte tlačítko KNX na servisním ovladači theSenda P.

Mohu vjezd a chodník řídit každý zvlášť?
Ano. Každý kanál pohybu má vlastní práh jasu, doběh a skupinovou adresu.

Rozsvítí čidlo i bez pohybu při setmění?
Ano, pokud k tomu nastavíte univerzální kanál podle jasu.

Co se stane po obnovení napětí sběrnice?
Čidlo nejprve pošle na objekty pohybu 0, a pokud zjistí pohyb, ihned pošle 1.

Jak zabráním reakci na ulici za plotem?
Zakryjte část čočky krycím klipem nebo snižte citlivost otočným prvkem, parametrem či objektem.
