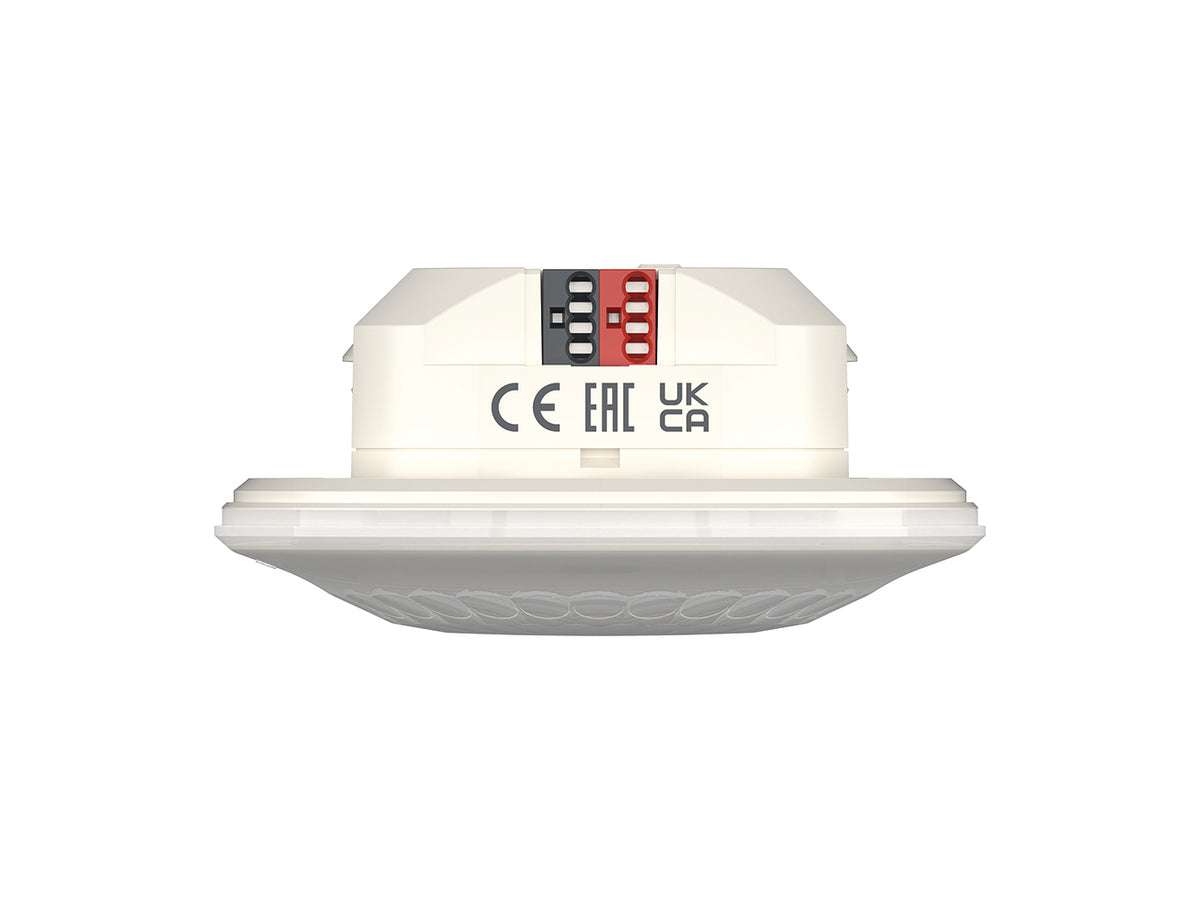

THEBEN 1039052 LUXA 103 S360-12 KNX UP WH Čidlo přítomnosti do stropu, kruhová detekce o průměru 12 m

Hledáte stropní čidlo přítomnosti do kanceláře, zasedací místnosti, sklepa nebo na WC, které vydrží i vlhké prostředí a nevadí mu ani chladný sklad? LUXA 103 S360-12 KNX UP WH je stropní čidlo přítomnosti PIR pro sběrnici KNX s kruhovým detekčním polem 360°. Spíná nebo reguluje dvě skupiny světel podle jednoho měření jasu, dvěma kanály přítomnosti řídí vytápění, větrání nebo klimatizaci a v zabudovaném stavu má krytí IP 54. Montuje se pod omítku, do podhledu nebo s příslušenstvím na povrch stropu.

Je to pro mě?

Ano, pokud:

• hlídáte menší kancelář, zasedací místnost, sklad, sklep nebo WC se stropem kolem 3 m
• potřebujete krytí IP 54 do vlhké místnosti nebo provoz od minus 25 °C
• chcete jedno čidlo pro montáž pod omítku, do podhledu i na povrch
• dvě skupiny světel chcete spínat nebo regulovat na konstantní osvětlenost
• parametry chcete měnit z mobilu přes aplikaci theSenda Plug

Ne, zvolte jiný model, pokud:

• hlídáte dlouhou chodbu, pak zvolte LUXA 103 S360-28 KNX UP WH
• potřebujete tři skupiny světel, pak zvolte thePrema P360 KNX UP WH
• do podhledu chcete co nejmenší čidlo s otvorem 36 mm pro chodbu nebo WC, pak zvolte thePiccola P360 KNX DE WH, sedící lidi ale zachytí jen v kruhu o průměru 2 m
• čidlo musí být na stěně místo vypínače, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• stropní čidlo přítomnosti, kruhové pole 360° o průměru 12 m pro chůzi napříč při výšce 3 m
• 2 kanály světla C1 a C2 s jedním měřením smíšeného světla
• spínání nebo regulace na konstantní osvětlenost, funkce stand-by
• 2 kanály přítomnosti C4 a C5 pro vytápění, větrání a klimatizaci
• integrované čidlo teploty a 3 logické kanály
• krytí IP 54 v zabudovaném stavu, okolní teplota minus 25 až plus 55 °C
• KNX Data Secure, odběr ze sběrnice pod 12,5 mA
• montáž pod omítku, do podhledu nebo na povrch s rámečkem v bílé, šedé nebo černé

Co produkt umí

Čidlo rozsvítí, když zachytí přítomnost a světla je málo, a zhasne, když lidé odejdou nebo denního světla přibude. Světla může spínat, i stmívatelná, nebo udržovat stálou osvětlenost. Žádanou hodnotu nastavíte parametrem, objektem, ovladačem nebo funkcí teach-in, která převezme aktuální jas. Pro noc lze nastavit jiný jas, doběh a hodnotu stmívání při zapnutí a přepínat je telegramem. Kanál C2 přebírá nastavení kanálu C1 a jeho úroveň posunete o minus 60 až plus 120 %, třeba pro řadu svítidel dál od okna.

Doběh světla je společný pro oba kanály, nastavuje se od 30 s do 60 min a každý další pohyb ho začne počítat znovu. Čidlo si ho podle chování lidí umí samo prodloužit nejvýš na půl hodiny, tuto funkci lze vypnout. Když někdo do prázdné místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Stand-by po doběhu světlo nezhasne, ale ztlumí na nastavenou úroveň na určitou dobu nebo trvale. Při trvalém stand-by a dostatku denního světla se světlo po 10 minutách vypne.

Čidlo pracuje jako plný automat nebo poloautomat. Kanály přítomnosti C4 a C5 pracují nezávisle na jasu a mají vlastní zpoždění zapnutí a doběh až 120 min. Kanál světla může vedle povelů pro aktor poslat ještě další telegram, například prioritu, hodnotu nebo číslo scény.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem LUXA 103 KNX, kde je plný rozsah nastavení. Reaguje na povely externích tlačítek KNX a chování při ručním zásahu lze zvolit. V režimu regulace na konstantní osvětlenost zapnutí tlačítkem rovnou spustí regulaci podle jasu a obě skupiny C1 a C2 se zapnou společně.

Ovladač theSenda B propojený přes Bluetooth s aplikací theSenda Plug pro iOS a Android přečte a změní žádaný jas, doběh i korekci měření jasu, spustí test přítomnosti, test světla a programovací režim. Instalačním ovladačem theSenda P změníte žádaný jas, spustíte teach-in, test přítomnosti a programovací režim. Uživatelský ovladač theSenda S spíná světlo.

Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí velké plochy, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí. Naměřený jas a teplotu čidlo posílá na sběrnici.

Instalace a použití

Pod omítku se čidlo montuje do stropní krabice, do podhledu se stropní montážní krabicí 68A, která drží pružinami. Montážní kroužek se přišroubuje ke krabici, čidlo se zasune a zajistí bajonetem. Pro montáž na povrch slouží rámeček Surface box LUXA 103 B v bílé, šedé nebo černé barvě. Detekční pole omezíte dodaným krycím klipem na čočku.

Doporučená montážní výška je 2,5 až 3,5 m, nejvýš lze čidlo osadit do 6 m. Sedící lidi zachytí v kruhu o průměru 4 m při výšce 2,5 m a 5 m při výšce 3 až 3,5 m, pro vyšší montáž dosah pro sedící stanovený není. Pro chůzi napříč je to kruh 10 m při výšce 2,5 m a při výšce 3,5 až 4 m. Lidi jdoucí přímo k čidlu zachytí v kruhu 6 m v celém rozsahu výšek. Hodnoty platí pro 21 °C.

Čidlo nemiřte na zrcadla, neinstalujte ho u výdechů topení, klimatizace nebo svítidel a nemiřte ho na záclony a rostliny, které se hýbou v proudu vzduchu. Infračervené záření neprojde pevnými předměty, čidlo proto potřebuje volný výhled.

Kde najde využití

• jednotlivé kanceláře, velkoprostorové s více čidly v zapojení Master/Slave
• zasedací místnosti
• sklady a sklepy
• WC a vlhké místnosti

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Pro montáž do podhledu je potřeba stropní montážní krabice 68A, pro montáž na povrch rámeček Surface box LUXA 103 B. Obojí najdete v příslušenství.
• Krytí IP 54 platí jen při správném zabudování.
• Venkovní použití se zapíná v aplikaci a detekční pole se tím zmenší.
• Kruhové pole 360° v plném průměru platí jen pro chůzi napříč. Sedící lidi u stolu čidlo zachytí na mnohem menší ploše, v kruhu o průměru nejvýš 5 m. Kancelář proto plánujte podle sedících a na větší plochu počítejte s více čidly.
• Kvůli krytí IP 54 reaguje měření teploty pomalu, pro regulaci teploty v obytných místnostech se proto hodí jen omezeně.
• Obě skupiny světel řídí jedno měření jasu.
• Klíč FDSK na štítku uschovejte. Bez něj lze čidlo uvést do provozu jen nezabezpečeně.
• Čidlo není určeno pro poplachové ústředny. Nezkoušejte ho baterkou, naučí se falešné prahy jasu.

Časté dotazy

Může čidlo pracovat s jasem z jiného čidla?
Ano. Místo vlastního měření lze nastavit externí hodnotu jasu, kterou čidlo přijímá objektem po sběrnici.

Jak čidlo z krabice vyjmu?
Pootočením povolte bajonet a šroubovákem čidlo u značky lehce vypačte z montážního kroužku.

Proč světlo po zapnutí tlačítkem svítí, i když je dost světla?
Při spínání světla má ručně zapnuté světlo za přítomnosti 30 minut přednost před měřením jasu, potom ho čidlo při dostatku denního světla zhasne. Když lidé odejdou dřív, zhasne po běžném doběhu.

Jak ověřím detekční pole?
Zapněte test přítomnosti aplikací, ovladačem theSenda P nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem asi 10 s.

Lze čidlo chránit v tělocvičně?
Ano, v příslušenství je ochranný koš proti míči QuickSafe.

Proč LED rychle bliká?
Blikání třikrát za sekundu hlásí chybu při náběhu nebo za provozu, čidlo v tu chvíli nepracuje správně.
