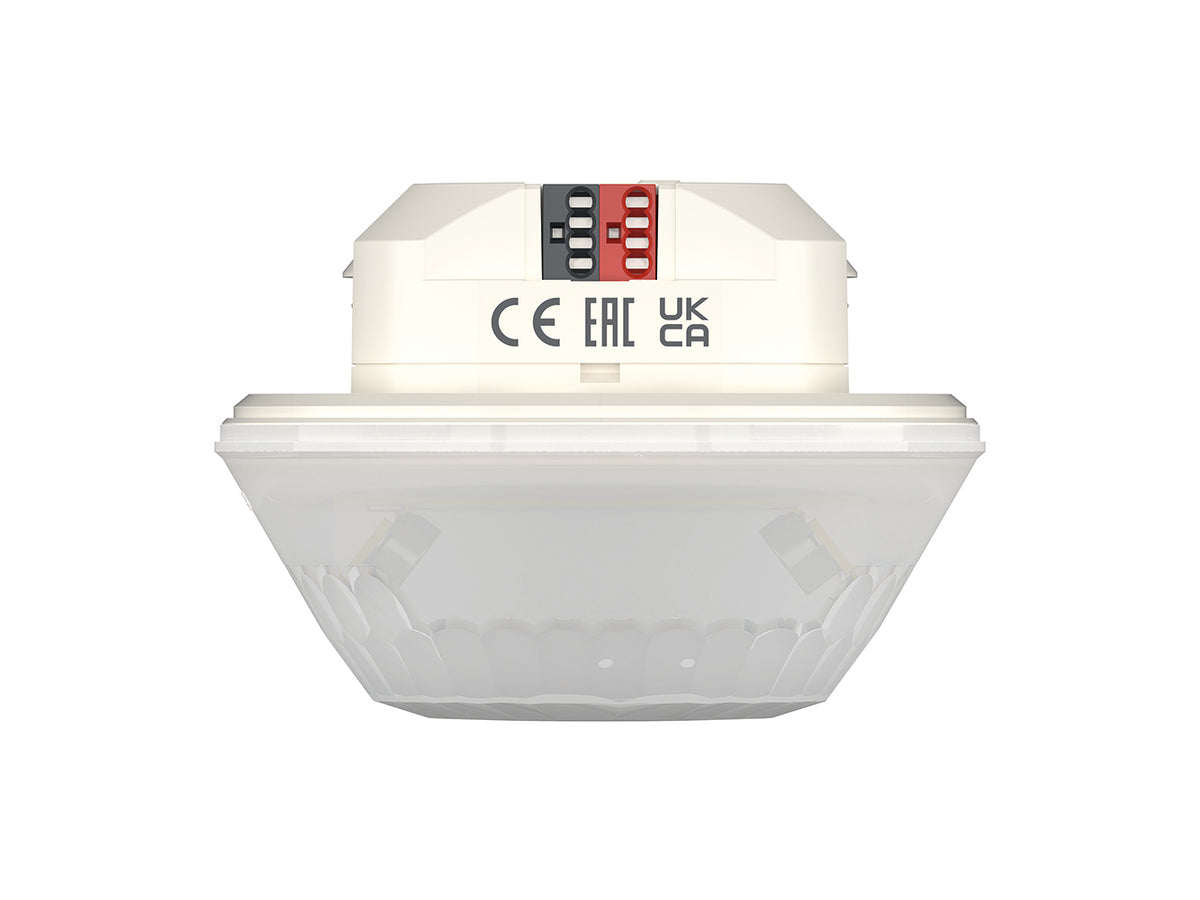

THEBEN 1039072 LUXA 103 S360-28 KNX UP WH Čidlo přítomnosti do stropu pro chodby, dosah 28 x 5 m

Potřebujete jedním stropním čidlem pokrýt dlouhou chodbu, schodišťovou podestu nebo uličku ve skladu, aby světlo svítilo jen tehdy, když tam někdo jde? LUXA 103 S360-28 KNX UP WH je chodbové stropní čidlo přítomnosti PIR pro sběrnici KNX s protáhlým obdélníkovým detekčním polem. Spíná nebo reguluje dvě skupiny světel podle jednoho měření jasu, dvěma kanály přítomnosti předává informaci vytápění, větrání nebo klimatizaci a v zabudovaném stavu má krytí IP 54.

Je to pro mě?

Ano, pokud:

• hlídáte chodbu nebo úzký průchod s běžnou výškou stropu
• chcete co nejméně čidel na dlouhou chodbu
• chodba je vlhká nebo potřebujete provoz od minus 25 °C
• světlo na chodbě chcete po odchodu jen ztlumit, ne úplně zhasnout
• čidlo potřebujete pod omítku, do podhledu i na povrch stropu

Ne, zvolte jiný model, pokud:

• hlídáte kancelář nebo místnost, kde lidé sedí, pak zvolte LUXA 103 S360-12 KNX UP WH, které sedící zachytí v kruhu o průměru 5 m, do větší kanceláře raději thePrema P360 KNX UP WH
• chodba má vysoký strop až do 6 m nebo chcete funkci aura, pak zvolte thePassa P360 KNX UP WH
• čidlo chcete na stěnu chodby místo vypínače, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• chodbové čidlo přítomnosti, pole 28 x 5 m pro chůzi napříč při výšce 3 m
• 2 kanály světla C1 a C2 s jedním měřením smíšeného světla
• spínání nebo regulace na konstantní osvětlenost a funkce stand-by
• 2 kanály přítomnosti C4 a C5 se zpožděním zapnutí a doběhem
• integrované čidlo teploty, 3 logické kanály
• krytí IP 54 při správném zabudování, okolní teplota minus 25 až plus 55 °C
• KNX Data Secure
• pod omítku, do podhledu s krabicí 68A nebo na povrch s rámečkem Surface box

Co produkt umí

Jakmile čidlo zachytí na chodbě člověka a světla je málo, rozsvítí. Po odchodu a uplynutí doběhu světlo zhasne, nebo ho funkce stand-by jen ztlumí na zvolenou úroveň, a to na nastavenou dobu nebo trvale. Při trvalém stand-by se světlo za dostatku denního světla po 10 minutách vypne a při setmění se samo vrátí na úroveň stand-by.

Doběh platí pro oba kanály světla společně a nastavuje se od 30 s do 60 min. Každý pohyb ho spustí znovu a čidlo si ho podle provozu umí samo prodloužit nejvýš na půl hodiny, pokud tuto funkci nevypnete. Když někdo na chodbu jen nahlédne a do 30 sekund odejde, světlo zhasne po 2 minutách.

Světla může spínat, i stmívatelná, nebo regulovat na stálou osvětlenost. Žádaný jas zadáte parametrem, objektem, ovladačem nebo funkcí teach-in. Pro noc má čidlo vlastní jas, doběh a hodnotu stmívání při zapnutí, přepínané telegramem. Druhý kanál světla přebírá nastavení prvního s posunem o minus 60 až plus 120 %. Kanály přítomnosti mají zpoždění zapnutí až 30 min a doběh až 120 min.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem LUXA 103 KNX s plným rozsahem nastavení. Reaguje na povely externích tlačítek KNX. Při spínání nechá ručně zapnuté světlo za přítomnosti 30 minut svítit a teprve pak se znovu řídí jasem. Při regulaci na konstantní osvětlenost tlačítko regulaci podle jasu rovnou spustí a zapne obě skupiny C1 a C2 společně.

Aplikace theSenda Plug s ovladačem theSenda B přes Bluetooth přečte a změní žádaný jas, doběh a korekci měření jasu a spustí oba testovací režimy. Instalační ovladač theSenda P mění žádaný jas a spouští teach-in, test přítomnosti a programovací režim. Uživatelský ovladač theSenda S spíná světlo.

Na velmi dlouhou chodbu spojíte více čidel v zapojení Master/Slave. Master se umísťuje do nejtmavšího místa chodby a podle něj se řídí světlo. Zapojením Master/Master řídíte více skupin světel s vlastním měřením jasu a společnou detekcí.

Instalace a použití

Čidlo se montuje do stropní krabice pod omítku, do podhledu se stropní montážní krabicí 68A s pružinami nebo na povrch s rámečkem Surface box LUXA 103 B v bílé, šedé nebo černé barvě. Montážní kroužek se přišroubuje, čidlo se zasune a zajistí bajonetem.

Čidlo osaďte tak, aby delší strana pole vedla podél chodby. Montážní výška je 2,5 až 3,5 m, výš čidlo nemontujte. Při výšce 2,5 až 3 m zachytí lidi jdoucí napříč na ploše 28 x 5 m a lidi jdoucí přímo k čidlu na ploše 14 x 5 m. Při nejvyšší přípustné výšce je to 26 x 4 m napříč a 12 x 5 m přímo k čidlu. Nejníže lze čidlo osadit ve výšce 1,7 m, hodnoty platí pro 21 °C. Pole omezíte dodaným krycím klipem na čočku.

Nemiřte čidlo na zrcadla a lesklé plochy, neinstalujte ho u výdechů topení a klimatizace ani u svítidel. Pohybující se záclony a rostliny v poli mohou vyvolat falešnou detekci.

Kde najde využití

• chodby v kancelářských budovách
• schodiště a průchody
• sklepní chodby
• chodby ve vlhkém prostředí, kde se uplatní krytí IP 54

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Pole je protáhlé a pro sedící lidi není stanovené. Do čtvercové místnosti nebo kanceláře se sedícími lidmi se nehodí.
• Lidi jdoucí přímo k čidlu zachytí jen na polovině délky pole. S tím počítejte u čidla na konci slepé chodby.
• Stropní montážní krabice do podhledu i rámeček pro montáž na povrch jsou příslušenství.
• Venkovní použití se zapíná v aplikaci a zmenší detekční pole.
• Čidlo je určené pro chodby s běžnou výškou stropu a výš než do 3,5 m se nemontuje. Na chodbu s vysokým stropem zvolte thePassa P360 KNX UP WH.
• Měření teploty reaguje kvůli krytí IP 54 pomalu, pro regulaci teploty v obytných místnostech se proto hodí jen omezeně.
• Klíč FDSK na štítku uschovejte, bez něj lze čidlo uvést do provozu jen nezabezpečeně.
• Čidlo není určeno pro poplachové ústředny. Nezkoušejte ho baterkou, naučí se falešné prahy jasu.

Časté dotazy

Kolik čidel potřebuji na dlouhou chodbu?
Rozdělte délku chodby podle pole pro chůzi napříč při vaší výšce stropu. Čidla pak spojte v zapojení Master/Slave.

Může světlo na chodbě v noci trvale slabě svítit?
Ano. Funkci stand-by nastavte na trvalý provoz, světlo zůstane ztlumené a při dostatku denního světla se vypne.

Jak ověřím pokrytí chodby?
Zapněte test přítomnosti aplikací, ovladačem theSenda P nebo objektem a projděte chodbu. Světlo pak reaguje jen na pohyb s doběhem asi 10 s.

Jak čidlo vyjmu z krabice?
Pootočením povolte bajonet a šroubovákem čidlo u značky lehce vypačte z montážního kroužku.

Dá se automatika dočasně zablokovat?
Ano. Všechny kanály i zapojení Master/Slave mají vlastní blokovací telegramy.

Proč LED rychle bliká?
Blikání třikrát za sekundu hlásí chybu při náběhu nebo za provozu, čidlo v tu chvíli nepracuje správně.
