THEBEN 1319201 LUNA 131 S KNX Venkovní čidlo světla a teploty na stěnu, IP54

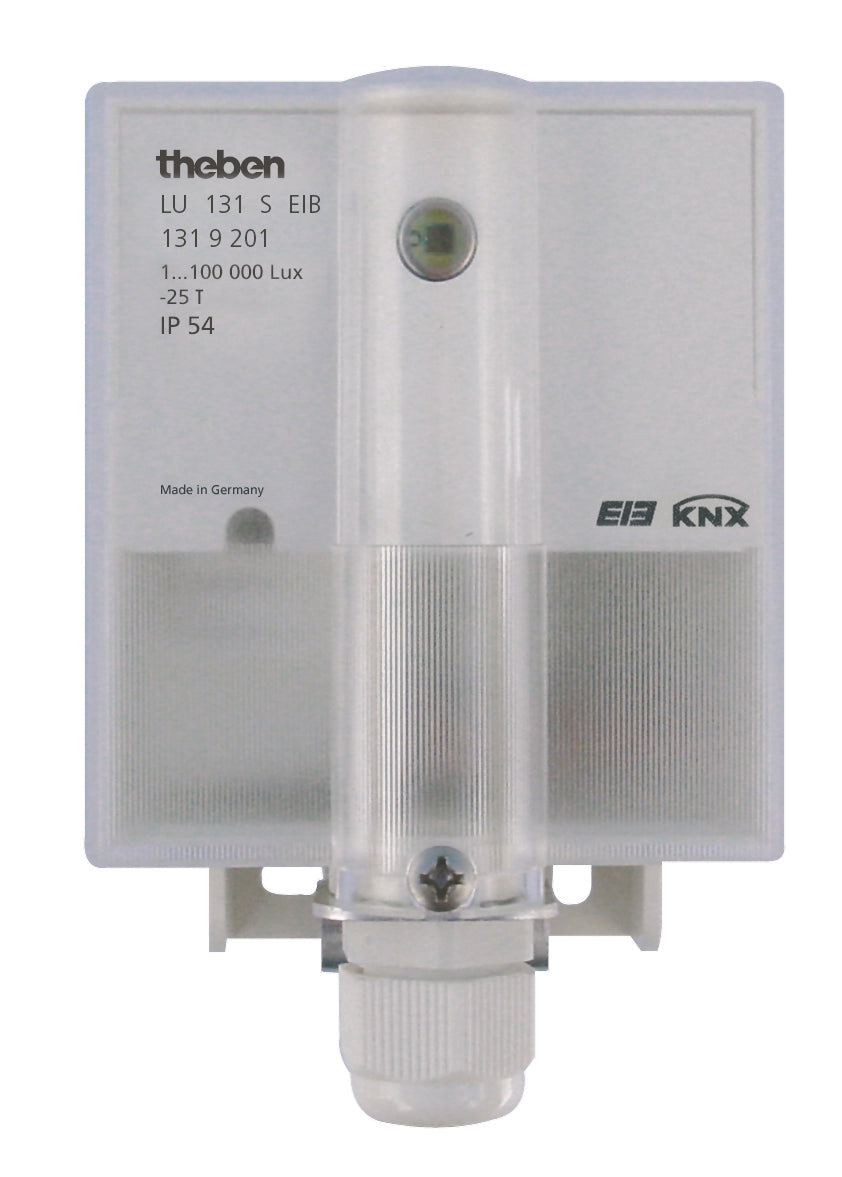

Chcete, aby se žaluzie, rolety nebo markýzy samy stahovaly podle slunce a osvětlení se rozsvěcovalo za soumraku, a k tomu potřebujete venkovní teplotu? LUNA 131 S KNX je venkovní čidlo jasu a teploty na stěnu, které obě veličiny měří v jednom pouzdře a posílá je na sběrnici KNX. Kromě naměřených hodnot vyhodnocuje přímo v přístroji pět kanálů, jeden kanál pro automatiku stínění a čtyři univerzální kanály, které kombinují jas a teplotu. Prahy jasu můžete naučit přímo na místě podle skutečného světla.

Je to pro mě?

Ano, pokud:

• chcete řídit žaluzie, rolety nebo markýzy podle intenzity slunce
• potřebujete kromě jasu i venkovní teplotu, třeba aby se stínění řídilo jen v teplém počasí
• chcete spínat osvětlení podle soumraku bez samostatného soumrakového spínače
• stačí vám jeden kanál pro automatiku stínění a čtyři kanály pro další úlohy
• čidlo můžete namontovat svisle na fasádu, kam nepadá mnoho nečistot

Ne, zvolte jiný model, pokud:

• stačí vám jen jas bez teploty, pak zvolte LUNA 133 KNX
• potřebujete hlídat i vítr a stínit až tři fasády, pak zvolte Meteodata 140 basic KNX
• potřebujete navíc čidlo deště, pak zvolte Meteodata 140 S KNX
• chcete soumrakový spínač do rozváděče s displejem a ručním nastavením, pak zvolte LUNA 134 KNX

Hlavní vlastnosti

• venkovní čidlo jasu a teploty v jednom pouzdře na stěnu
• měření jasu v rozsahu 1 až 100 000 lx
• měření teploty v rozsahu -20 až +55 °C
• kanál stínění se soumrakovým prahem a až třemi prahy jasu pro žaluzie, rolety a markýzy
• čtyři univerzální kanály s logickým spojením jasu a teploty
• učení prahů jasu objektem přímo na místě
• napájení ze sběrnice KNX, odběr nejvýše 5 mA
• krytí IP 54 při svislé montáži s nasazeným krytem

Co produkt umí

Naměřený jas a teplotu čidlo posílá na sběrnici při změně o nastavenou hodnotu, cyklicky, nebo oběma způsoby. Jas při změně o 10 až 50 %, teplotu při změně o 0,5 až 2,5 °C. Hodnoty tak může použít vizualizace, displej nebo jiný přístroj KNX.

Kanál stínění C3 má soumrakový práh 2 až 500 lx pro rozpoznání začátku a konce dne a jeden až tři prahy jasu. Při překročení prvního prahu stáhne žaluzii na nastavenou výšku a natočí lamely, při druhém a třetím prahu už jen přenastaví lamely. U rolety nebo textilního stínění znamená každý práh jednu polohu. Kanál může místo toho posílat hodnotu 0 až 255 nebo vyvolat jednu ze čtyř scén dvěma jednobitovými objekty. Automatiku stínění spustí ráno soumrakový práh, nebo objekt, například ze spínacích hodin. Zpoždění při přibývajícím a ubývajícím světle brání tomu, aby se pohony při přechodných mracích pořád pohybovaly. Režim jednorázové automatiky stáhne žaluzii jen jednou za den a dál natáčí jen lamely, takže fasáda zůstává klidná. Bezpečnostní objekt, třeba od čidla větru nebo deště, posílání povelů pro pohony zastaví.

Každý ze čtyř univerzálních kanálů C1, C2, C4 a C5 pracuje buď jen s jasem, jen s teplotou, nebo s oběma podmínkami spojenými logickým A. Práh jasu nastavíte od 2 lx do 90 000 lx ve 147 krocích, práh teploty od -10 °C do +40 °C po 1 K. Hystereze a zpoždění brání častému přepínání. Při splnění i nesplnění podmínky kanál pošle spínací povel, prioritní povel nebo hodnotu 0 až 255, jednou nebo cyklicky, a volitelně i druhý telegram s jiným obsahem. Každý kanál má objekt blokování a objekt pro učení prahu jasu.

Ovládání a komunikace

Prahy jasu je těžké odhadnout, proto je můžete naučit na místě. Pošlete na objekt učení příslušný kód a čidlo uloží aktuálně naměřený jas jako nový práh, u univerzálního kanálu přitom zůstane zachovaný směr nad nebo pod. Pro kontrolu pak čidlo pošle všechny prahy daného kanálu na sběrnici a na vyžádání je pošle kdykoli znovu. Prahy kanálu stínění musí jít vzestupně s odstupem nejméně 4000 lx, nesprávné hodnoty čidlo samo opraví.

Aplikační program má 27 komunikačních objektů a 108 skupinových adres. Fyzickou adresu, skupinové adresy a parametry nastavujete v ETS, pro přidělení adresy stisknete na čidle programovací tlačítko a rozsvítí se LED.

Instalace a použití

Čidlo se montuje na stěnu výhradně svisle. Sběrnicový kabel protáhnete průchodkou do svorkového prostoru, připojíte ho na sběrnicovou svorku se správnou polaritou a svorku zatlačíte úplně dolů. Nakonec nasadíte kryt a přišroubujete ho. Pro montáž na stožár jsou k dispozici držáky Mastbefestigung S a WML1.

Kryt čidla občas otřete vlhkým hadříkem, aby nečistoty nezkreslovaly jas.

Kde najde využití

• automatické stínění žaluziemi s natáčením lamel podle síly slunce
• rolety a markýzy, které sjíždějí do několika poloh podle jasu
• soumrakové spínání venkovního osvětlení a osvětlení vstupů
• blokování stínění nebo spínání podle venkovní teploty
• rodinné domy a menší budovy s jednou osluněnou fasádou

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá jen telegramy, žaluzie a rolety ovládá žaluziový aktor KNX a světla spínací aktor.
• Montujte ho jen svisle. Při jiné poloze se do pouzdra dostane vlhkost nebo nečistota a následkem je porucha přístroje a zkrat na sběrnici.
• Krytí IP 54 platí jen při svislé montáži s nasazeným krytem.
• Čidlo nemá měření větru ani deště. Ochranu stínění před větrem musí zajistit jiný přístroj, který pošle bezpečnostní telegram.
• Reakci pohonů na bezpečnostní telegram nastavujete v žaluziovém aktoru, čidlo jen přestane posílat povely.
• Znečištěný kryt zkresluje měření jasu. Místo volte tak, aby se čidlo co nejméně špinilo, a počítejte s občasným čištěním.
• Kanál stínění je jeden. Fasády s výrazně odlišným osluněním jedním čidlem zvlášť neřídíte.
• Polohu žaluzie a lamel v procentech posílá jen kanál stínění. Univerzální kanály posílají spínací povel, prioritní povel nebo hodnotu.
• Přímé slunce na pouzdro může zvýšit naměřenou teplotu. Pokud teplotu potřebujete přesně, vyberte místo ve stínu. Samotné měření teploty má toleranci plus minus 5 % nebo plus minus 1 K, platí vždy větší z obou hodnot.
• Přesnost měření jasu je plus minus 20 %, nejméně plus minus 1 lx.

Časté dotazy

Jak naučím práh jasu?
Pošlete na objekt učení daného kanálu kód 128 až 131, podle toho, zda jde o soumrakový práh nebo práh 1 až 3. Čidlo uloží právě naměřený jas a nové prahy pošle zpět na sběrnici.

Může se automatika stínění zapínat podle spínacích hodin?
Ano. Místo soumrakového prahu ji můžete aktivovat objektem automatiky, hodnota 1 ji zapne a 0 vypne.

Co dělá žaluzie večer?
Podle nastavení ji čidlo za soumraku vytáhne, nebo naopak stáhne. Povel na začátku a konci dne pošle vždy, i když přes den první práh nebyl překročen.

Lze otestovat reakci bez dlouhého čekání?
Ano. Pro uvedení do provozu nastavíte zpoždění kanálu stínění na 10 s, v běžném provozu pak použijte delší zpoždění.

Kolik čidlo odebírá?
Ze sběrnice nejvýše 5 mA, příkon je menší než 150 mW. Pomocné napětí nepotřebuje.

Při jaké teplotě okolí může pracovat?
Okolní teplota smí být -25 až +55 °C.
