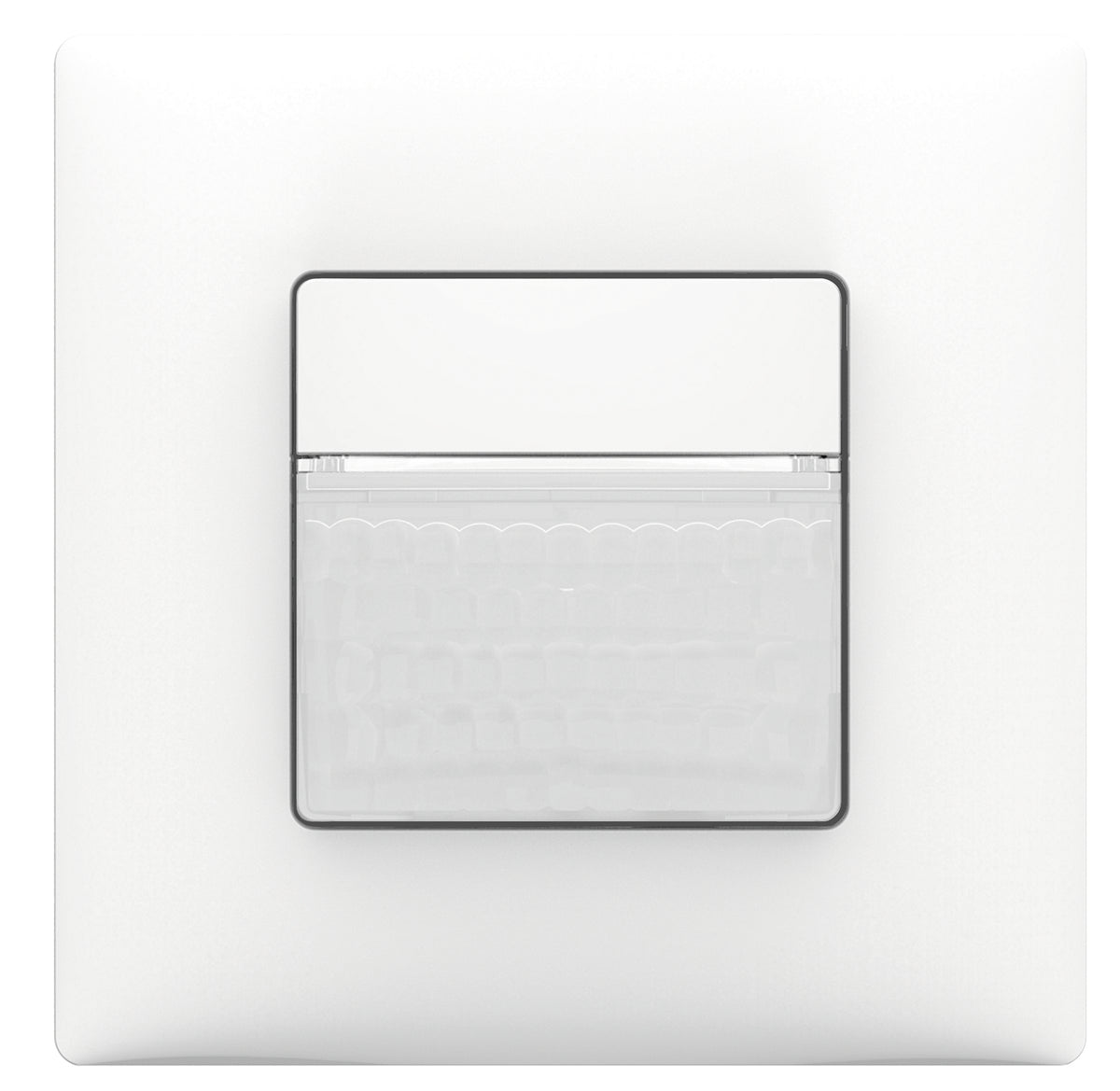

THEBEN 2069655 theMura P180 KNX UP WH Čidlo přítomnosti na stěnu pod omítku, dosah 14 x 17 m

Hledáte čidlo přítomnosti, které se montuje na stěnu místo vypínače a rozsvítí chodbu, schodiště nebo kancelář jen tehdy, když je tam někdo a chybí denní světlo? theMura P180 KNX UP WH je nástěnné čidlo přítomnosti PIR pro sběrnici KNX k montáži do krabice pod omítku. Spíná nebo reguluje až dvě skupiny světel, dvěma kanály přítomnosti řídí vytápění, větrání nebo klimatizaci a navíc má bílé orientační světlo, měření teploty, akustickou funkci a dva binární vstupy.

Je to pro mě?

Ano, pokud:

• chcete čidlo na stěnu do krabice pod omítkou ve výšce vypínače
• hlídáte chodbu, schodiště, sklep, WC nebo kancelář, kde se lidé pohybují
• potřebujete konstantní regulaci osvětlenosti, nejen spínání světla
• chcete v místě čidla připojit přímo k čidlu dva klasické spínače nebo tlačítka
• projekt KNX zabezpečujete pomocí KNX Data Secure

Ne, zvolte jiný model, pokud:

• stačí vám jen spínat jednu skupinu světel podle pohybu, pak zvolte theMura S180 KNX UP WH
• chcete čidlo na stěnu výš, nad dosah rukou, pak zvolte theMura P180 2.20 KNX UP WH
• hlídáte kancelář, kde lidé hlavně sedí u stolů, pak zvolte stropní thePrema P360 KNX UP WH
• hlídáte dlouhou chodbu ze stropu, pak zvolte thePassa P360 KNX UP WH

Hlavní vlastnosti

• nástěnné čidlo přítomnosti do krabice pod omítku velikosti 1, s rámečkem Theben
• detekční úhel 170° a obdélníkové detekční pole pro chůzi napříč
• 2 kanály světla C1 a C2, jedno měření smíšeného světla
• 2 kanály přítomnosti C4 a C5 pro vytápění, větrání a klimatizaci
• kanál C6 pro hlídání místnosti s objektem proti demontáži
• integrované tlačítko a 2 binární vstupy pro externí kontakty
• bílé orientační světlo, čidlo teploty a akustická funkce
• KNX Data Secure, 6 logických kanálů, krytí IP 20

Co produkt umí

Čidlo rozsvítí, když zachytí přítomnost a světla je málo, a zhasne, když lidé odejdou nebo denního světla přibude. Světla může spínat, i stmívatelná, nebo je regulovat na stálou osvětlenost. Žádanou hodnotu nastavíte parametrem, objektem, ovladačem nebo funkcí teach-in, která převezme aktuální jas v místnosti. Pro noc lze mít jinou hodnotu jasu i jiný doběh a přepínat je telegramem den a noc. Kanál C2 přebírá nastavení kanálu C1, jen jeho úroveň posunete o minus 60 až plus 120 %, takže řada svítidel dál od okna může svítit víc.

Doběh světla je společný pro oba kanály a nastavuje se od 30 s do 60 min. Čidlo ho podle chování lidí samo prodlužuje, nejvýš na půl hodiny. Když doběh nastavíte na 2 minuty a méně nebo na půl hodiny a víc, zůstane pevný.Když někdo do prázdné místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by po doběhu světlo nezhasne, ale ztlumí na nastavenou úroveň na určitou dobu nebo trvale. Při trvalém stand-by a dostatku denního světla světlo po 10 minutách vypne.

Pracuje jako plný automat nebo poloautomat a v noci může na poloautomat přepnout samo. Funkce aura ve spolupráci se sousedními čidly rozsvítí naplno část chodby, kde se člověk pohybuje, a sousední úseky ztlumí na orientační hodnotu. Kanály přítomnosti C4 a C5 pracují nezávisle na jasu, každý se zpožděním zapnutí a s doběhem až 120 min.

Akustická funkce má tři stupně citlivosti a ve výchozím stavu je vypnutá. Po zapnutí každý zachycený zvuk prodlouží doběh světla, takže člověk, který se v místnosti téměř nehýbe, nezůstane potmě. Bílá LED svítí jako orientační světlo při pohybu ve tmě, v nočním režimu nebo na povel objektem.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem theMura P180 KNX. Integrované tlačítko lze nastavit na spínání, stmívání, ovládání žaluzií nebo přímo na kanál světla, případně ho vypnout. Na dva binární vstupy připojíte bezpotenciálové kontakty a nastavíte je jako spínač, tlačítko, stmívání nebo žaluzie. Ručně zapnuté světlo zůstane za přítomnosti 30 minut rozsvícené, teprve potom se znovu uplatní měření jasu.

Instalačním ovladačem theSenda P změníte na místě vybrané parametry a zapnete programovací režim. Ovladač theSenda B s aplikací theSenda Plug parametry nastaví i zjistí a spustí test přítomnosti i test světla. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel. Plný rozsah nastavení je k dispozici jen v ETS.

Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí větší plochy, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí. Šest logických kanálů AND, OR a XOR zpracuje vlastní podmínky přímo v čidle.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1 a připojuje se svorkou sběrnice KNX. Doporučená montážní výška je 0,8 až 1,2 m a čidlo potřebuje volný výhled do prostoru, infračervené záření neprojde nábytkem ani příčkou. Při montážní výšce 1,2 m zachytí lidi jdoucí napříč na ploše 14 x 17 m a lidi jdoucí přímo k čidlu na ploše 12 x 10 m. S dodanými nálepkami na čočku pole omezíte, citlivost upravíte ve třech stupních. S rostoucí teplotou dosah klesá.

Na čidle jsou nastavovací prvky pro jas včetně teach-in a vypnutí měření jasu, pro doběh a programovací režim a přepínač, který integrované tlačítko zapne nebo vypne. Pro jiný vypínačový program použijte vyrovnávací rámeček 45A z příslušenství, pro přisazenou montáž rámeček LUXA 103-200.

Měření teploty doporučujeme dorovnat nejdříve půl hodiny po uvedení do provozu, protože se čidlo vlastním provozem mírně ohřívá.

Kde najde využití

• chodby a schodiště, kde se čidlo osadí místo vypínače
• jednotlivé kanceláře
• sklepy a technické místnosti
• WC, kde kanál přítomnosti spouští ventilátor

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Je určeno jen do interiéru, krytí IP 20, provoz od minus 15 do plus 45 °C.
• Detekční pole je stanovené jen pro chůzi. Pro kancelář s prací u stolu plánujte raději stropní čidlo přítomnosti.
• Když v ETS při nahrání zvolíte přepsání parametrů, ztratí se práh jasu, doběh a citlivost, které jste změnili ovladačem theSenda nebo objektem.
• K binárním vstupům nepřipojujte síťové napětí 230 V ani jiné cizí napětí.
• Na štítku je klíč FDSK pro zabezpečené uvedení do provozu. Uschovejte ho, bez něj půjde čidlo uvést do provozu jen nezabezpečeně.
• Hlídání místnosti kanálem C6 neslouží jako zabezpečovací systém, čidlo není určeno pro poplachové ústředny.
• Tepelné zdroje v poli, jako teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu před čidlem nebo pohněte žaluziemi.

Časté dotazy

Proč světlo po zapnutí tlačítkem svítí, i když je dost světla?
Ručně zapnuté světlo svítí za přítomnosti 30 minut bez ohledu na jas, potom ho čidlo při dostatku světla zhasne. Pokud lidé odejdou dřív, zhasne po běžném doběhu.

Jak ověřím detekční pole po montáži?
Zapněte test přítomnosti aplikací theSenda Plug, ovladačem theSenda P nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem 10 s a LED ukazuje každou detekci.

Jak vrátím čidlo do výchozího nastavení?
Nastavovací prvek MODE dejte do polohy on, podržte integrované tlačítko a současně připojte napětí sběrnice. Po několika sekundách tlačítko pusťte.

Lze automatiku dočasně vypnout?
Ano. Oba kanály světla se blokují společně jedním objektem, kanály přítomnosti C4 a C5 každý svým.

Prochází z čidla do KNX i naměřený jas a teplota?
Ano. Aktuální jas i teplotu posílá na sběrnici, takže je mohou využít další přístroje KNX.

Proč LED rychle bliká?
Blikání třikrát za sekundu znamená chybu při startu nebo za provozu, čidlo v tu chvíli nepracuje správně.
