THEBEN 2069650 theMura S180 KNX UP WH Čidlo pohybu na stěnu pod omítku, dosah 14 x 17 m

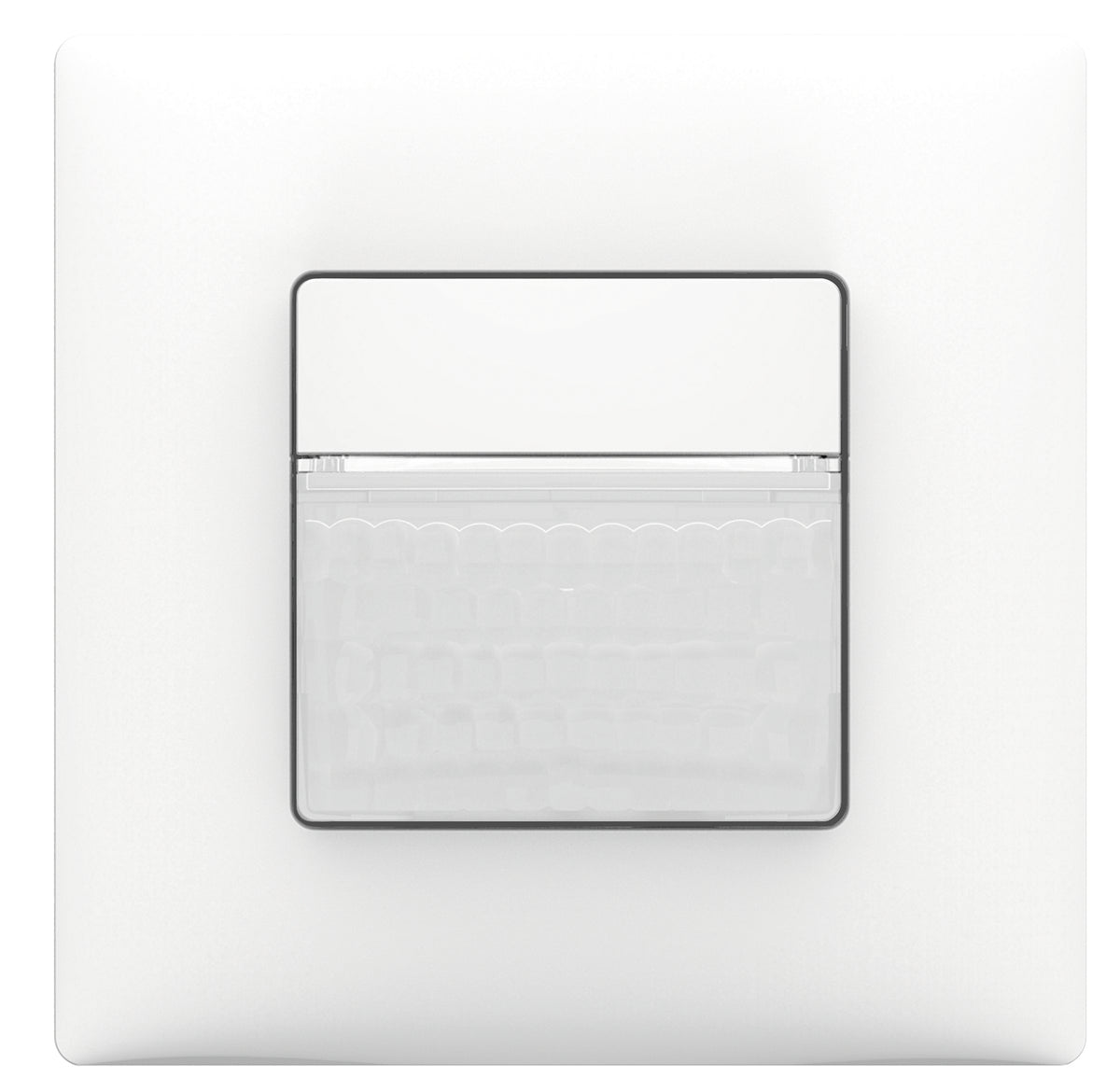

Chcete na chodbě, schodišti nebo ve sklepě rozsvěcet automaticky, když někdo projde, a přitom zachovat čidlo ve výšce běžného vypínače? theMura S180 KNX UP WH je nástěnné čidlo pohybu PIR pro sběrnici KNX k montáži do krabice pod omítku. Podle pohybu a jasu spíná jednu skupinu světel, i stmívatelných, a jedním kanálem přítomnosti předává informaci vytápění, větrání nebo klimatizaci. Integrované tlačítko slouží k ručnímu ovládání přímo na stěně.

Je to pro mě?

Ano, pokud:

• potřebujete spínat jednu skupinu světel podle pohybu a denního světla
• čidlo chcete na stěnu do krabice pod omítkou místo vypínače
• hlídáte chodbu, schodiště, sklep nebo WC
• chcete na stejném místě i tlačítko pro ruční zapnutí a vypnutí
• projekt KNX zabezpečujete pomocí KNX Data Secure

Ne, zvolte jiný model, pokud:

• potřebujete dvě skupiny světel, regulaci na konstantní osvětlenost nebo orientační světlo, pak zvolte theMura P180 KNX UP WH
• čidlo musí být na stěně výš než vypínače, pak zvolte theMura P180 2.20 KNX UP WH
• hlídáte kancelář, kde lidé sedí u stolů, pak zvolte stropní thePrema P360 KNX UP WH
• hlídáte venkovní prostor, pak zvolte theLuxa P300 KNX WH

Hlavní vlastnosti

• nástěnné čidlo pohybu do krabice pod omítku velikosti 1, s rámečkem Theben
• detekční úhel 170°, obdélníkové pole 14 x 17 m pro chůzi napříč
• 1 kanál světla C1 pro spínání, i stmívatelných svítidel
• 1 kanál přítomnosti C4 pro vytápění, větrání a klimatizaci
• jedno měření smíšeného světla pro LED, zářivky, halogenové žárovky a žárovky
• integrované tlačítko, které lze nastavit nebo vypnout
• 3 logické kanály AND, OR a XOR
• KNX Data Secure, krytí IP 20, odběr ze sběrnice pod 10 mA

Co produkt umí

Když čidlo zachytí pohyb a světla je málo, pošle povel k zapnutí. Po uplynutí doběhu nebo při dostatku denního světla pošle povel k vypnutí. Doběh se nastavuje od 30 s do 60 min, pro noc může mít vlastní hodnotu. Pokud jsou svítidla stmívatelná, čidlo je může i stmívat a posílat hodnotu jasu, stále ale v režimu spínání.

Spínací práh jasu nastavíte parametrem, objektem, otočným prvkem na čidle nebo funkcí teach-in, která převezme aktuální jas v místnosti. V poloze on reaguje čidlo na každý pohyb bez ohledu na jas. Pro noc lze nastavit vlastní práh a mezi dnem a nocí přepínat telegramem.

V plném automatu čidlo světlo samo zapíná i vypíná. V poloautomatu se zapíná ručně a vypíná samo, jen pohyb do 10 sekund po skončení doběhu světlo znovu rozsvítí automaticky. Na poloautomat může čidlo v noci přepnout samo. Kanál přítomnosti C4 nehledí na jas, má zpoždění zapnutí až 30 min a doběh až 120 min.

Tři logické kanály zpracují jednoduché podmínky přímo v čidle a jejich výstup může poslat spínací povel, hodnotu nebo číslo scény.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem theMura S180 KNX, kde je k dispozici celý rozsah nastavení. Integrované tlačítko nastavíte na spínání, stmívání, ovládání žaluzií nebo přímo na kanál světla, případně ho vypnete. Čidlo reaguje i na povely externích tlačítek KNX. Ručně zapnuté světlo zůstane za přítomnosti 30 minut rozsvícené, potom se znovu uplatní měření jasu.

Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí větší plochy, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí. Aktuální jas čidlo posílá na sběrnici. Červenou LED lze ovládat objektem.

Pro ověření montáže má čidlo test přítomnosti a test světla, oba se spouštějí objektem po sběrnici. Firmware lze aktualizovat aplikací pro ETS.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1 a připojuje se svorkou sběrnice KNX. Doporučená montážní výška je 0,8 až 1,2 m. Při výšce 1,2 m zachytí lidi jdoucí napříč na ploše 14 x 17 m a lidi jdoucí přímo k čidlu na ploše 12 x 10 m. Infračervené záření neprojde nábytkem ani příčkou, čidlo proto potřebuje volný výhled. S rostoucí teplotou dosah klesá.

Detekční pole omezíte dodanými nálepkami, které po zastřižení nalepíte na čočku, a citlivost upravíte parametrem ve třech stupních. Na čidle jsou otočné prvky pro spínací práh jasu s teach-in, pro doběh a pro programovací režim.

Pro jiný vypínačový program použijte vyrovnávací rámeček 45A z příslušenství, pro přisazenou montáž rámeček LUXA 103-200.

Kde najde využití

• chodby a schodiště
• sklepy
• WC, kde kanál přítomnosti spouští ventilátor
• jednotlivé kanceláře s pohybem po místnosti

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Kanál světla pracuje jen ve spínacím režimu. Regulaci na konstantní osvětlenost nabízí theMura P180 KNX UP WH.
• Bílé orientační světlo má jen theMura P180 KNX UP WH, toto čidlo ho nemá.
• Jde o čidlo pohybu, jehož detekční pole je stanovené jen pro chůzi. Pro práci u stolu plánujte stropní čidlo přítomnosti, na WC nastavte doběh s rezervou.
• Otočné prvky na čidle nastavují denní práh jasu a denní doběh, noční hodnoty nastavíte v aplikaci ETS. Výjimkou je poloha teach-in, ta uloží jas do právě aktivního prahu, za nočního režimu tedy do nočního.
• Je určeno do interiéru, krytí IP 20, provoz od minus 15 do plus 45 °C.
• Klíč FDSK na štítku uschovejte. Bez něj lze čidlo uvést do provozu jen nezabezpečeně.
• Čidlo není určeno pro poplachové ústředny.
• Teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna v poli mohou světlo nechat svítit nebo ho nečekaně rozsvítit.

Časté dotazy

Proč po ručním zapnutí svítí, i když je dost světla?
Ručně zapnuté světlo svítí za přítomnosti 30 minut bez ohledu na jas, potom ho čidlo při dostatku světla zhasne. Když lidé odejdou dřív, zhasne po běžném doběhu.

Proč světlo nesvítí, i když jsem v místnosti a je tma?
Nejčastěji je nastaven nízký práh jasu, zapnutý poloautomat, světlo bylo ručně vypnuto, nebo vám ve výhledu brání překážka. Zkontrolujte také délku doběhu.

Jak nastavím práh jasu bez počítače?
Otočný prvek jasu dejte do polohy teach-in. Po 20 sekundách si čidlo uloží aktuální jas jako nový práh.

Mohu čidlo zkoušet baterkou?
Ne, čidlo by se naučilo falešné prahy jasu. Raději osvětlete plochu před čidlem nebo pohněte žaluziemi.

Jak vrátím čidlo do výchozího nastavení?
Prvek MODE dejte do polohy on, podržte integrované tlačítko a současně připojte napětí sběrnice. Po několika sekundách tlačítko pusťte.

Co znamená rychlé blikání LED?
Blikání třikrát za sekundu hlásí chybu při startu nebo za provozu, čidlo v tu chvíli nepracuje správně.
