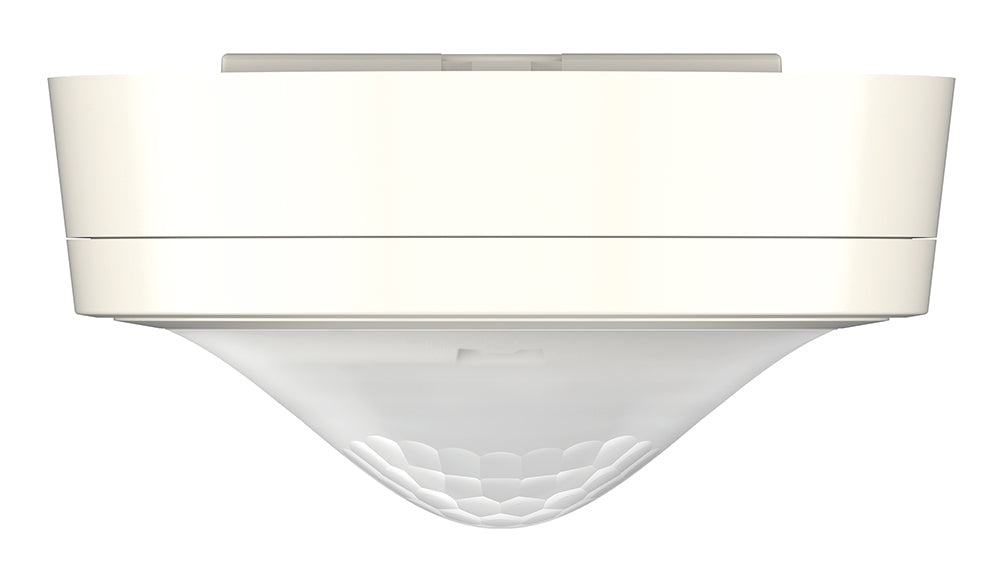

THEBEN 2079900 thePrema P360 KNX AP Multi WH Multisenzor přítomnosti a kvality vzduchu na strop

Chcete v kanceláři, zasedačce nebo učebně řídit světlo podle přítomnosti lidí a denního světla a zároveň vědět, kdy je čas větrat? thePrema P360 KNX AP Multi WH spojuje v jednom přisazeném stropním přístroji čidlo přítomnosti PIR a čidlo kvality vnitřního vzduchu. Měří koncentraci CO2, relativní vlhkost, teplotu a tlak vzduchu, má integrovaný regulátor teploty místnosti a binární vstupy pro běžná tlačítka nebo okenní kontakt.

Je to pro mě?

Ano, pokud:

• chcete v jedné místnosti řídit světlo, vytápění a větrání z jednoho stropního přístroje na sběrnici KNX
• montujete na strop v interiéru přisazeně na povrch
• čidlo pověsíte nejvýše 3,5 m nad místa, kde lidé sedí, nebo až 10 m nad prostor, kde se jen chodí
• chcete dvě skupiny světel spínat nebo regulovat na konstantní osvětlenost a třetí spínat jen podle přítomnosti
• potřebujete k přístroji připojit klasická tlačítka, okenní kontakt nebo dálkové teplotní čidlo

Ne, zvolte jiný model, pokud:

• stačí vám čidlo přítomnosti bez měření vzduchu, pak zvolte thePrema P360 KNX UP WH
• chcete měřit CO2 na stěně s barevnou LED signalizací, pak zvolte AMUN 716 S KNX
• hlídáte chodbu nebo skladovou uličku, pak zvolte thePassa P360 KNX UP WH s detekčním polem 30 x 4,5 m
• čidlo přítomnosti musí být na stěně, pak zvolte theMura P180 KNX UP WH
• hlídáte venkovní prostor, pak zvolte theLuxa P300 KNX WH pro venkovní montáž na stěnu nebo strop

Hlavní vlastnosti

• čidlo přítomnosti a čidlo kvality vzduchu v jednom pouzdře
• měření CO2 v rozsahu 300 až 5000 ppm a relativní vlhkosti 1 až 100 %
• měření teploty a tlaku vzduchu
• tři nezávislé prahy pro CO2 a tři pro vlhkost
• integrovaný regulátor teploty místnosti pro vytápění i chlazení
• 4 binární vstupy
• čtvercové detekční pole 9 x 9 m při montážní výšce 3 m pro chodící osoby
• 3 kanály světla, 2 kanály přítomnosti pro vytápění, větrání a klimatizaci a kanál hlídání místnosti

Co produkt umí

Čidlo přítomnosti reaguje i na nejjemnější pohyby sedících osob a třemi směrovými měřeními jasu sleduje denní i umělé světlo. Kanály C1 a C2 mají každý vlastní měření jasu a světlo spínají nebo regulují na konstantní osvětlenost, kanál C3 spíná jen podle přítomnosti bez vlivu jasu. Žádanou osvětlenost nastavíte v rozsahu 5 až 3000 lx parametrem, objektem nebo dálkovým ovladačem. Jako plný automat čidlo světlo samo zapíná i vypíná, jako poloautomat se světlo zapíná ručně a vypíná automaticky.

Doba doběhu světla se nastavuje v rozsahu 30 s až 60 min. V režimu ECO se sama přizpůsobuje chování lidí v místnosti a může se prodloužit až na 30 minut, režim ECO plus samoučení vypíná a drží nastavenou dobu. Když někdo do neobsazené místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by po uplynutí doběhu světlo místo vypnutí ztlumí na 1 až 25 % jako orientační osvětlení, a to na nastavitelnou dobu 30 s až 60 min nebo trvale. Je-li v místnosti dost denního světla, svítidla i v tomto režimu zhasnou.

Kanály přítomnosti C4 a C5 posílají zvolený telegram, například provozní režim vytápění a klimatizace nebo scénu, jen podle přítomnosti a nezávisle na jasu, se zpožděním zapnutí 10 s až 30 min nebo bez něj a s dobou doběhu 10 s až 120 min. Kanál C6 hlásí přítomnost jen při zřetelném pohybu.

Čidlo kvality vzduchu posílá hodnoty CO2, vlhkosti, teploty a tlaku na sběrnici při změně nebo cyklicky. Při překročení nebo poklesu každého prahu odešle zvolený telegram a hystereze brání častému přepínání. Pro větrání přístroj vysílá akční veličinu 0 až 100 %, pevnou podle dosaženého prahu, nebo z regulátoru PI se žádanou hodnotou CO2 400 až 1000 ppm.

Regulátor teploty řídí akční členy vytápění nebo motorické pohony ventilů, jen pro vytápění, nebo pro vytápění i chlazení, spojitě nebo dvoubodově, a zvládne i přídavný stupeň. Provozní režimy komfort, pohotovost, noční útlum a ochrana proti mrazu se přepínají po sběrnici.

Na binární vstupy připojíte vypínače a tlačítka pro spínání, stmívání nebo žaluzie, okenní kontakt nebo signál přítomnosti.

Ovládání a komunikace

Na sběrnici se přístroj hlásí jako dva účastníci, každý s vlastní fyzickou adresou a vlastním aplikačním programem v ETS. Část pro přítomnost se parametruje jako thePrema P360 KNX, část pro vzduch jako AMUN 716 S s typem přístroje Set basic KNX Multi.

Instalačním infračerveným ovladačem theSenda P změníte na místě vybrané parametry čidla přítomnosti, například žádanou osvětlenost, dobu doběhu nebo citlivost. Uživatelským ovladačem theSenda S se spíná a stmívá světlo a ovládají žaluzie.

Instalace a použití

Přístroj se montuje přisazeně na strop v interiéru a připojuje se svorkou sběrnice KNX. Montážní výška je 2 až 10 m, nejméně však 1,7 m. Při 3 m zachytí chodící osoby v poli 9 x 9 m a sedící v poli 7 x 7 m. Nad 3,5 m jsou nutné pohyby chůzí a při nejvyšší montáži pokryje pole 20 x 20 m. Údaje platí pro teplotu 21 °C, s rostoucí teplotou dosah klesá.

Pro regulaci na konstantní osvětlenost propojte se stmívacím aktorem nebo bránou DALI všechny čtyři objekty kanálu, tedy spínání, stmívání, odeslání hodnoty a zpětné hlášení hodnoty.

Kde najde využití

• zasedací místnosti, kde se světlo řídí podle denního světla a větrání podle CO2
• kanceláře s regulací na konstantní osvětlenost
• školní třídy s vytápěním podle přítomnosti a ochranou proti mrazu přes okenní kontakt
• obytné prostory
• místnosti s ventilátorem pro přívod čerstvého vzduchu, který se řídí podle CO2

Důležité před nákupem

• Přístroj sám nic nespíná. Posílá jen telegramy po sběrnici KNX, takže pro světlo potřebujete spínací nebo stmívací aktor či bránu DALI a pro vytápění aktor topení nebo akční členy.
• Na sběrnici zabírá dva účastníky a v ETS se nastavují dva aplikační programy.
• Místní kolečko pro nastavení teploty přístroj nemá. Výchozí žádanou teplotu 18 až 25 °C zvolíte parametrem v ETS a za provozu ji lze měnit objektem po sběrnici.
• Krytí je IP 20 a okolní teplota 5 až 40 °C. Přístroj patří do suchého interiéru.
• Sedící osoby čidlo zachytí na menší ploše než chodící a jen při nižší montáži. Při vyšší montáži by se pole více čidel měla na okrajích překrývat.
• Tepelné zdroje v detekčním poli, jako teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně zapnout.
• Pod čidlo nedávejte stojací lampy ani závěsná svítidla, přímé světlo zkreslí měření jasu. Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen to, které samo reguluje, ne svítidla jiných čidel ani ručně spínané pracovní lampy.
• Binární vstupy jsou určeny pro kontakty bez cizího napětí, kontaktní napětí 5 V dodává sám přístroj.
• Čidlo nezkoušejte baterkou. Naučí se falešné prahy jasu a hystereze, pro zkoušku raději osvětlete prostor pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Jak přesně měří CO2?
Do 1000 ppm s přesností plus minus 50 ppm a 3 % z naměřené hodnoty, od 1001 do 2000 ppm plus minus 50 ppm a 5 %, nad 2000 ppm plus minus 100 ppm a 5 %.

Čím ovládat ventilátor podle CO2?
Akční veličinu převezme například aktor pro fancoily FCA 2 KNX a přepne stupeň ventilátoru. Nastavitelná nejmenší akční veličina udrží větrání v chodu i při nízkém CO2.

Mohu připojit dálkové teplotní čidlo?
Ano. Vstupy I3 a I4 lze přepnout na měření teploty pro vlastní regulátor i pro další účastníky sběrnice. Čidlo na vstupu I4 může hlídat také maximální teplotu podlahy.

Proč světlo svítí, i když je v místnosti dost světla?
Pokud ho někdo zapnul tlačítkem, svítí ve spínacím režimu při přítomnosti nejméně 30 minut.

Jak ověřím detekční pole a nastavení jasu?
Test přítomnosti spustíte objektem nebo ovladačem theSenda P, test světla objektem nebo manažerským ovladačem SendoPro 868-A. Po skončení testu se čidlo samo restartuje.

Jak pokrýt větší místnost?
Více čidel spojíte paralelně. V zapojení Master/Slave rozšiřují podřízená čidla detekční plochu a jas měří jen hlavní čidlo. V zapojení Master/Master mají čidla společnou detekci přítomnosti, ale každé vlastní měření jasu a vlastní skupinu světel.

thePrema P360 KNX AP Multi WH nebo thePrema P360 KNX UP WH?

Verzi AP Multi WH zvolte pro přítomnost, kvalitu vzduchu a regulaci teploty v jednom přístroji, verzi UP WH, pokud vám stačí čidlo přítomnosti.
