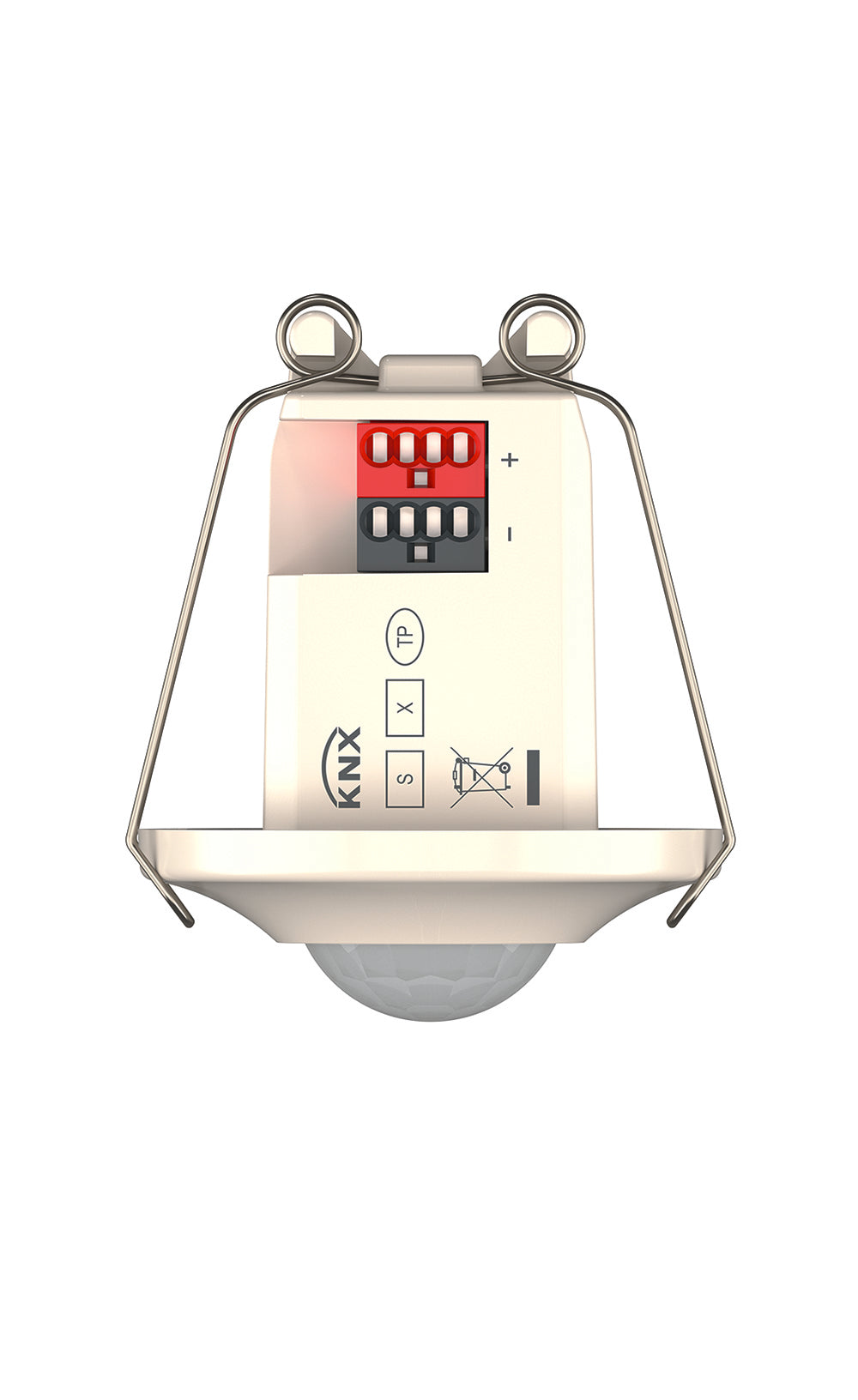

THEBEN 2099200 thePiccola P360 KNX DE WH Mini čidlo přítomnosti do stropu, kruhová detekce o průměru 8 m

Chcete do podhledu čidlo přítomnosti, které je skoro neviditelné a vejde se do otvoru menšího než bodové svítidlo? thePiccola P360 KNX DE WH je mini stropní čidlo přítomnosti PIR pro sběrnici KNX, které se zasouvá do otvoru o průměru 34 až 36 mm. Spíná nebo reguluje dvě skupiny světel, dva kanály přítomnosti předávají informaci vytápění, větrání nebo klimatizaci a v zabudovaném stavu má krytí IP 55, takže se hodí i do vlhkých místností.

Je to pro mě?

Ano, pokud:

• chcete v podhledu co nejmenší a nejméně nápadné čidlo
• hlídáte menší místnost, WC, koupelnu, chodbu, sklep nebo kancelář
• potřebujete krytí IP 55 do vlhkého prostředí
• chcete funkci aura, logické kanály nebo hlídání místnosti přímo v čidle
• parametry chcete nastavovat z mobilu v aplikaci theSenda Plug

Ne, zvolte jiný model, pokud:

• potřebujete větší pole pro sedící, pak zvolte LUXA 103 S360-12 KNX UP WH do stropní krabice nebo do podhledu s krabicí 68A, které sedící zachytí ve stejné montážní výšce v kruhu o průměru 4 m a při montáži ve 3 m v kruhu 5 m
• potřebujete tři skupiny světel a natočitelné pole, pak zvolte PlanoSpot 360 KNX DE WH
• stačí vám v podhledu dvě skupiny světel s klasickým otvorem 68 mm, pak zvažte theRonda S360 KNX FLAT DE WH
• hlídáte dlouhou chodbu, pak zvolte thePassa P360 KNX UP WH

Hlavní vlastnosti

• mini čidlo do podhledu na pružinách, otvor 34 až 36 mm
• kruhové pole o průměru 8 m pro chůzi napříč v nejvyšší doporučené výšce
• 2 kanály světla C1 a C2 s jedním měřením smíšeného světla
• 2 kanály přítomnosti C4 a C5 a funkce hlídání místnosti
• funkce aura a 6 logických kanálů AND, OR a XOR
• integrované čidlo teploty
• krytí IP 55 v zabudovaném stavu, odběr ze sběrnice pod 7,5 mA
• KNX Data Secure

Co produkt umí

Čidlo rozsvítí, když zachytí přítomnost a denního světla je málo, a zhasne, když lidé odejdou nebo se rozjasní. Světla může spínat, i stmívatelná, nebo udržovat stálou osvětlenost. Žádaný jas v rozsahu 5 až 3000 lx zadáte parametrem, objektem, ovladačem nebo funkcí teach-in. Pro noc lze nastavit jiný jas, doběh a hodnotu stmívání při zapnutí a přepínat je telegramem.

Doběh světla se nastavuje od 30 s do 60 min a podle chování lidí se sám prodlouží nejvýš na půl hodiny. Když někdo do prázdné místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Stand-by po doběhu světlo ztlumí na zvolenou hodnotu na určitou dobu nebo trvale. Funkce aura s dalšími čidly rozsvítí naplno úsek s člověkem a okolní úseky ztlumí na orientační hodnotu.

Kanály přítomnosti C4 a C5 nehledí na jas a mají zpoždění zapnutí až 30 min a doběh až 120 min, například pro ventilátor na WC nebo vytápění. Funkce hlídání místnosti hlásí přítomnost jako samostatnou informaci. Šest logických kanálů zpracuje další podmínky přímo v čidle.

Ovládání a komunikace

Plný rozsah nastavení je v ETS. Část funkcí nastavíte i ovladači theSenda P a theSenda B s aplikací theSenda Plug, uživatelský ovladač theSenda S spíná a stmívá světla a může ovládat i další spotřebiče. Chování při ručním zásahu z tlačítka KNX, telegramem nebo ovladačem lze zvolit.

Na sběrnici čidlo posílá naměřený jas a teplotu. Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí. Firmware lze aktualizovat aplikací pro ETS.

Instalace a použití

Po připojení sběrnice s ohledem na polaritu ohněte pružiny čidla nahoru a zasuňte ho do otvoru v podhledu. Programovací tlačítko je na čidle. Detekční pole omezíte dodaným krycím klipem.

Doporučená montážní výška je 2 až 2,5 m, nejvýš 6 m. Při výšce 2,5 m zachytí sedící lidi v kruhu o průměru 2 m, lidi jdoucí přímo k čidlu v kruhu 4 m a lidi jdoucí napříč v kruhu 8 m. Hodnoty platí pro 21 °C. Pro větší montážní výšku detekční pole stanovené není.

Čidlo nemiřte na zrcadla, neinstalujte ho u výdechů topení, klimatizace ani u svítidel a nemiřte ho na záclony nebo rostliny pohybující se v proudu vzduchu. Infračervené záření neprojde pevnými předměty.

Kde najde využití

• malé místnosti a WC
• chodby
• kanceláře a zasedací místnosti
• sklepy a sklady

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Sedící lidi zachytí v kruhu o průměru 2 m přímo pod sebou. V kanceláři nebo zasedací místnosti proto počet a rozmístění čidel plánujte podle tohoto pole.
• Detekční pole je stanovené jen pro horní hranici doporučené výšky. Při vyšší montáži počítejte s tím, že záběr pro sedící ani pro chůzi není popsán.
• Montuje se jen do dutého podhledu.
• Krytí IP 55 platí jen při správném zabudování. Provozní teplota je minus 25 až plus 55 °C.
• Kvůli krytí IP 55 reaguje měření teploty pomalu, pro regulaci teploty v obytných místnostech se proto hodí jen omezeně.
• Obě skupiny světel řídí jedno měření jasu.
• Klíč FDSK najdete na štítku čidla a na kartě Secure. Uschovejte ho, bez něj lze čidlo uvést do provozu jen nezabezpečeně.
• Čidlo není určeno pro poplachové ústředny.

Časté dotazy

Pro jaké světelné zdroje je měření jasu určeno?
Pro LED, zářivky, kompaktní zářivky, halogenové žárovky i žárovky.

Proč světlo po zapnutí tlačítkem svítí, i když je dost světla?
Ručně zapnuté světlo má za přítomnosti 30 minut přednost před měřením jasu. Když lidé odejdou dřív, zhasne po běžném doběhu.

Jak ověřím detekční pole?
Zapněte test přítomnosti ovladačem, aplikací nebo objektem a projděte místnost napříč polem.

Jak čidlo z podhledu vyjmu?
Opatrně ho vytáhněte a pružiny přidržujte, dokud čidlo není venku.

Lze čidlo chránit v tělocvičně?
Ano, v příslušenství je ochranný koš proti míči QuickSafe.

Proč LED rychle bliká?
Blikání třikrát za sekundu hlásí chybu při náběhu nebo za provozu, čidlo v tu chvíli nepracuje správně.
