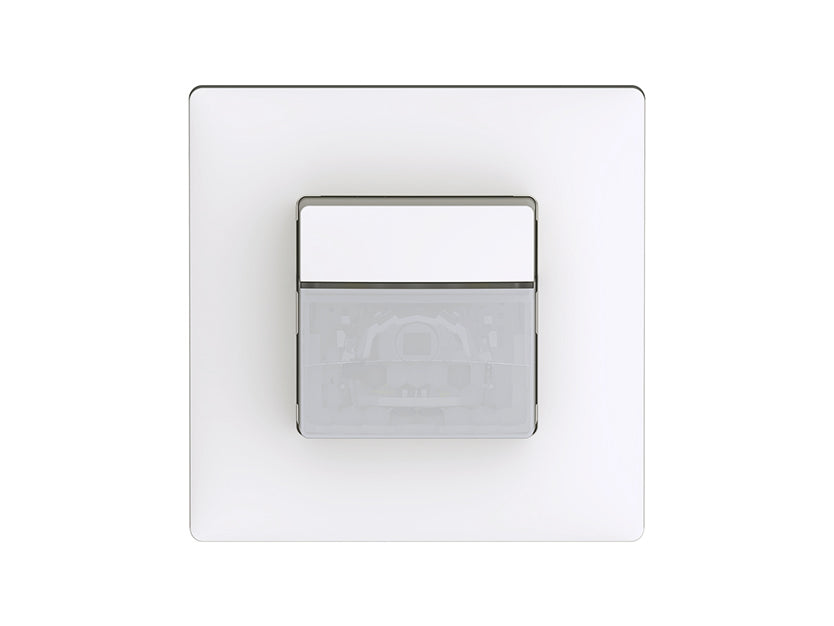

THEBEN 2069658 theMura P180 2.20 KNX UP WH Čidlo přítomnosti na stěnu pod omítku, výška 2,2 m, dosah 16 x 10 m

Potřebujete čidlo přítomnosti na stěnu, které nesedí ve výšce vypínače, ale výš pod stropem, a přitom hlídá místnost do šířky? theMura P180 2.20 KNX UP WH je nástěnné čidlo přítomnosti PIR pro sběrnici KNX k montáži pod omítku ve výšce 2,2 m. Spíná nebo reguluje dvě skupiny světel, dvěma kanály přítomnosti řídí vytápění, větrání nebo klimatizaci a má orientační světlo, měření teploty, akustickou funkci a dva binární vstupy. Je nástupcem čidla PresenceLight 180B-KNX.

Je to pro mě?

Ano, pokud:

• máte krabici pod omítkou na stěně vysoko nad vypínači
• nahrazujete starší čidlo PresenceLight 180B-KNX, montáž a rámeček při výměně ověřte
• lidé v hlídaném prostoru chodí hlavně podél stěny s čidlem, napříč jeho výhledu
• chcete spínat i regulovat světlo a k tomu řídit vytápění nebo větrání
• projekt KNX zabezpečujete pomocí KNX Data Secure

Ne, zvolte jiný model, pokud:

• čidlo chcete ve výšce vypínače, pak zvolte theMura P180 KNX UP WH
• stačí vám spínat jednu skupinu světel podle pohybu, pak zvolte theMura S180 KNX UP WH
• lidé jdou hlavně přímo proti čidlu nebo sedí u stolů, pak zvolte stropní thePrema P360 KNX UP WH
• hlídáte dlouhou chodbu ze stropu, pak zvolte thePassa P360 KNX UP WH

Hlavní vlastnosti

• nástěnná montáž pod omítku nad úrovní vypínačů, rámeček Theben
• detekční úhel 170°, obdélníkové pole 16 x 10 m pro chůzi napříč
• 2 kanály světla C1 a C2 se spínáním nebo regulací na konstantní osvětlenost
• 2 kanály přítomnosti C4 a C5 a kanál C6 pro hlídání místnosti
• jedno měření smíšeného světla pro LED, zářivky, halogenové žárovky a žárovky
• integrované tlačítko a 2 binární vstupy
• bílé orientační světlo, teplotní čidlo, akustická funkce
• KNX Data Secure, 6 logických kanálů, krytí IP 20

Co produkt umí

Když čidlo zachytí přítomnost a denního světla je málo, rozsvítí, a když lidé odejdou nebo se venku rozjasní, světlo zhasne. Může světla jen spínat, i stmívatelná, nebo udržovat stálou osvětlenost. Žádaný jas nastavíte parametrem, objektem, ovladačem nebo funkcí teach-in, která uloží aktuální jas v místnosti. Pro noc lze nastavit vlastní jas, doběh i citlivost a mezi dnem a nocí přepínat telegramem. Druhý kanál světla přebírá nastavení prvního, jen jeho úroveň posunete o minus 60 až plus 120 %.

Doběh světla platí pro oba kanály společně, nastavuje se od 30 s do 60 min a čidlo ho podle chování lidí samo prodlouží nejvýš na půl hodiny. Když ho nastavíte na 2 minuty a méně nebo na půl hodiny a víc, zůstane pevný.Krátká návštěva do 30 sekund zkrátí doběh na 2 minuty. Funkce stand-by světlo po doběhu ztlumí, místo aby ho zhaslo. Při trvalém stand-by a dostatku denního světla se světlo po 10 minutách vypne.

Čidlo pracuje jako plný automat nebo poloautomat, v noci může na poloautomat přejít samo. S dalšími čidly vytvoří funkci aura, kdy úsek s člověkem svítí naplno a okolní úseky jen na orientační hodnotu. Kanály přítomnosti C4 a C5 nehledí na jas a mají zpoždění zapnutí a doběh až 120 min.

Akustická funkce je ve výchozím stavu vypnutá a má tři stupně citlivosti. Zapnutá prodlužuje doběh světla při každém zachyceném zvuku, takže světlo nezhasne člověku, který se skoro nehýbe. Bílá LED na čidle svítí jako orientační světlo při pohybu ve tmě, v nočním režimu nebo na povel z KNX.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem theMura P180 2.20 KNX. Integrované tlačítko nastavíte na spínání, stmívání, žaluzie nebo přímo na kanál světla, případně ho vypnete. Dva binární vstupy přijmou bezpotenciálové kontakty a fungují jako spínač, tlačítko, stmívání nebo žaluzie. Ručně zapnuté světlo zůstává za přítomnosti 30 minut rozsvícené, než se znovu uplatní měření jasu.

Instalační ovladač theSenda P mění na místě vybrané parametry a zapíná programovací režim. Ovladač theSenda B s aplikací theSenda Plug parametry nastaví i přečte a spustí test přítomnosti i test světla. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel. Úplné nastavení nabízí jen ETS.

Zapojením Master/Slave pokryjete více čidly souvisle větší plochu, zapojením Master/Master řídíte více skupin světel s vlastním měřením jasu a společnou detekcí. Čidlo posílá na sběrnici i naměřený jas a teplotu.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1 a připojuje se svorkou sběrnice KNX. Doporučená montážní výška je 2,2 m. Při ní zachytí lidi jdoucí napříč na ploše 16 x 10 m, lidi jdoucí přímo k čidlu ale jen na ploše 7 x 3 m. Čidlo proto umístěte tak, aby lidé procházeli jeho výhledem bokem. Infračervené záření neprojde nábytkem ani příčkou a s rostoucí teplotou dosah klesá.

Pole zúžíte dodanými nálepkami, které po zastřižení nalepíte na čočku. Citlivost nastavíte ve třech stupních parametrem nebo ovladačem. Na čidle jsou nastavovací prvky pro jas včetně teach-in a vypnutí měření jasu, pro doběh a programovací režim a přepínač integrovaného tlačítka.

Pro jiný vypínačový program použijte vyrovnávací rámeček 45A, pro přisazenou montáž rámeček LUXA 103-200. K binárním vstupům nepřipojujte síťové napětí 230 V ani jiné cizí napětí.

Kde najde využití

• chodby a schodiště s čidlem na stěně
• jednotlivé kanceláře
• sklepy
• WC, kde kanál přítomnosti spouští ventilátor

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Na chůzi přímo proti čidlu reaguje na výrazně menší ploše než na chůzi napříč. S tím počítejte při volbě místa na stěně.
• Detekční pole je stanovené jen pro chůzi. Kancelář s prací u stolu plánujte raději se stropním čidlem.
• Když v ETS při nahrání zvolíte přepsání parametrů, ztratí se práh jasu, doběh a citlivost, které jste změnili ovladačem theSenda nebo objektem.
• Je určeno do interiéru, krytí IP 20, provoz od minus 15 do plus 45 °C.
• Klíč FDSK na štítku uschovejte. Bez něj lze čidlo uvést do provozu jen nezabezpečeně.
• Kanál C6 hlásí přítomnost, ale čidlo není určeno pro poplachové ústředny.
• Teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna v poli mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Raději osvětlete plochu před čidlem nebo pohněte žaluziemi.

Časté dotazy

Mohu čidlo osadit i níž, ve výšce vypínače?
Toto provedení je určeno pro vyšší montáž a jeho detekční pole s tím počítá. Pro výšku vypínače zvolte theMura P180 KNX UP WH.

Proč světlo po ručním zapnutí svítí i za dne?
Ručně zapnuté světlo svítí za přítomnosti 30 minut bez ohledu na jas, potom ho čidlo při dostatku světla zhasne. Když lidé odejdou dřív, zhasne po běžném doběhu.

Jak vyzkouším detekční pole?
Zapněte test přítomnosti aplikací theSenda Plug, ovladačem theSenda P nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem 10 s.

Jak čidlo vrátím do výchozího stavu?
Nastavovací prvek MODE dejte do polohy on, držte integrované tlačítko a přitom připojte napětí sběrnice. Po několika sekundách tlačítko pusťte.

Dá se automatika na čas zablokovat?
Ano. Oba kanály světla se blokují společně jedním objektem, kanály přítomnosti C4 a C5 každý svým.

Co znamená rychlé blikání LED?
Blikání třikrát za sekundu hlásí chybu při startu nebo za provozu, čidlo v tu chvíli nepracuje správně.
