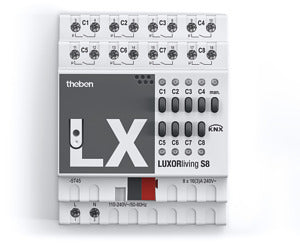

THEBEN 4800425 LUXORliving S8 Spínací aktor 8násobný na DIN lištu, kapacitní zátěž

Potřebujete v domě se systémem LUXORliving spínat osm světelných okruhů a v rozvaděči nemáte místa nazbyt? THEBEN LUXORliving S8 je osminásobný spínací aktor na DIN lištu, který se vejde do šířky 4 moduly. Spíná žárovky, halogeny, zářivky i LED svítidla a jeho relé jsou optimalizovaná pro kapacitní zátěž, takže zvládají vysoké náběhové proudy LED zdrojů. U každého kanálu najdete LED stavu a tlačítko pro ruční ovládání, které funguje i bez napětí sběrnice. Funkce nastavíte v bezplatném programu LUXORplug bez licence ETS.

Je to pro mě?

Ano, pokud:

• v systému LUXORliving potřebujete z rozvaděče spínat osm okruhů osvětlení
• chcete co nejvíc kanálů na malé šířce
• spínáte LED svítidla, zářivky, žárovky nebo halogeny
• chcete na chodbách a schodištích světlo, které po nastaveném čase samo zhasne a předem na to upozorní
• potřebujete výstupy zapnout ručně přímo v rozvaděči, i když sběrnice nemá napětí
• okruhy jsou rozložené na různé fáze

Ne, zvolte jiný model, pokud:

• vám stačí čtyři kanály, pak zvolte LUXORliving S4
• potřebujete šestnáct kanálů v jednom přístroji, pak zvolte LUXORliving S16
• chcete spínat jediné svítidlo přímo z instalační krabice, pak zvolte aktor pod omítku LUXORliving S1
• na místo nevede sběrnicové vedení, pak zvolte rádiový aktor pod omítku LUXORliving S1 S RF a drátový systém doplňte o mediální spojku LUXORliving RF1
• chcete světla stmívat, pak zvolte stmívací aktor LUXORliving D4
• ovládáte osm žaluzií nebo rolet, pak zvolte žaluziový aktor LUXORliving J8
• stavíte klasickou instalaci KNX bez systému LUXORliving a chcete spínací aktor s logickými vazbami A, NEBO, blokováním a uvolněním, pak zvolte RM 8 S KNX

Hlavní vlastnosti

• 8 reléových kanálů se spínacím kontaktem
• šířka jen 4 moduly na DIN lištu
• relé optimalizovaná pro kapacitní zátěž, náběhový proud až 800 A po dobu 200 µs
• LED zátěž až 600 W
• LED stavu sepnutí u každého kanálu
• ruční ovládání na přístroji i bez napětí sběrnice
• spínání libovolné fáze
• nastavení v LUXORplug, v instalaci KNX programování v ETS

Co produkt umí

Všech osm kanálů pracuje samostatně. V LUXORplug každý kanál umístíte do místnosti a zvolíte, jak se má chovat. Spínání zapíná a vypíná s volitelným zpožděním zapnutí a vypnutí. Sklepní světlo ovládáte tlačítkem jako běžný vypínač, ale když ho nikdo nezhasne, vypne se samo po nastaveném čase. Schodišťové světlo se tlačítkem rozsvítí a po nastavené době zhasne. Obě funkce mohou před vypnutím upozornit, že světlo brzy zhasne. Impuls sepne výstup na nastavenou dobu a pak ho vypne.

Kanály lze spojit do skupin, které se zapínají a vypínají společně, a zahrnout do scén. Systém pojme až 32 scén a každou můžete spustit tlačítkem, z aplikace nebo v nastavený čas. Časový program v aplikaci LUXORplay spíná kanály ve zvolené dny týdne, simulace přítomnosti rozsvěcí světla, když nikdo není doma, a k dispozici je i paniková funkce a centrální vypnutí. Pokud je v systému meteostanice LUXORliving, může skupina venkovních světel reagovat na soumrak.

Ovládání a komunikace

Všechny přístroje LUXORliving spolu komunikují po dvouvodičové sběrnici, která odpovídá standardu KNX v režimu S-Mode. Aktor z ní odebírá nejvýše 4 mA. Spínat ho můžete běžnými tlačítky libovolné řady, která připojíte přes tlačítková rozhraní nebo binární vstup, tlačítkovými ovladači LUXORliving iON nebo aplikací LUXORplay pro iOS, Android a Windows. Aplikace potřebuje systémovou centrálu LUXORliving IP1 připojenou do domácí sítě. Vzdálený přístup zajistí Theben Cloud nebo VPN a s účtem Theben Cloud funguje i hlasové ovládání přes Amazon Alexa nebo Google Home.

Tlačítko man. na čele přepíná ruční režim. Když svítí jeho LED, aktor neprovádí telegramy ze sběrnice a výstupy zapínáte a vypínáte tlačítky jednotlivých kanálů. Po dalším stisku LED zhasne a aktor znovu poslouchá sběrnici. Při programování v ETS je nutné ruční ovládání kanálovými tlačítky v ETS povolit.

Instalace a použití

Aktor patří na DIN lištu podle EN 60715 v uzavřeném suchém prostoru. Vedle sběrnice potřebuje síťové napájení 110 až 240 V AC s tolerancí plus 10 a minus 15 % při 50 až 60 Hz. Sběrnici připojte se správnou polaritou. Programovací tlačítko s LED pro fyzickou adresu je na přístroji.

V LUXORplug načtete zařízení ze sběrnice a aktor poznáte podle blikající červené LED. Projekt lze připravit i dopředu v kanceláři, po montáži ale zařízení vždy načtěte, aby se přiřadilo ke skutečnému hardwaru. Do aktoru můžete funkce nahrát kdykoli, projekt nemusí být kompletní.

Sběrnicové vedení může mít tvar linie, hvězdy nebo stromu, uzavřený kruh ani zasíťování nejsou dovolené. Mezi napájením a účastníkem smí být nejvýše 350 m, mezi dvěma účastníky 700 m a celé vedení smí měřit nejvýše 1000 m. Použijte certifikovaný sběrnicový kabel KNX 2 x 2 x 0,8 mm. Montáž provádí výhradně elektrikář po odpojení síťového napětí. Při správné montáži aktor splňuje EN 60669-2-1.

Kde najde využití

• rodinné domy, kde se z jednoho rozvaděče spíná osvětlení celého podlaží
• chodby a schodiště se světlem, které samo zhasne
• sklepy a technické místnosti, kde se na zhasnutí zapomíná
• menší kancelářské a účelové budovy
• rozvaděče, kde je místo na DIN liště omezené

Důležité před nákupem

• Aktor potřebuje kromě sběrnice i síťové napájení, k rozvaděči tedy přiveďte fázi a nulový vodič.
• V systému LUXORliving potřebujete k nastavení v programu LUXORplug systémovou centrálu LUXORliving IP1, přes kterou se počítač k instalaci připojuje, a napájení sběrnice LUXORliving P640. Centrálu využívají i aplikace, scény a časové programy a v systému smí být jen jedna. V instalaci KNX se aktor programuje v ETS.
• Kontakt sepne 16 A při účiníku 1, při účiníku 0,6 jen 3 A. U indukčních zátěží počítejte s nižší hodnotou.
• U LED zdrojů do 2 W je dovolená zátěž jen 55 W.
• Výkony pro světelné zdroje jsou typické hodnoty změřené na vybraných svítidlech, konkrétní svítidla se mohou chovat jinak.
• Nejmenší spínaná zátěž je 12 V a 100 mA.
• Bezpečné malé napětí SELV smí aktor spínat jen tehdy, když SELV spínají všechny kanály modulu.
• Krytí IP 20, třída ochrany II, provozní teplota -5 až +45 °C. Jen do uzavřených suchých prostor.
• Dokud je aktivní ruční režim, aktor nereaguje na tlačítka ani na aplikaci. Po zásahu v rozvaděči ho tlačítkem man. vraťte do normálního provozu.

Časté dotazy

Lze LUXORliving S8 použít v instalaci KNX s ETS?
Ano. V systému KNX se aktor programuje v ETS a databázi ETS stáhnete z theben.de.

Kolik tlačítek nebo čidel může spínat jeden kanál?
Až 8 spouštěčů na kanál.

Jak se kanál chová, když ho spíná čidlo pohybu?
U spouštěče nastavíte typ čidlo pohybu. Výstup se zapne s náběžnou hranou a vypne se sestupnou hranou signálu. U tlačítka naopak každý stisk stav přepne. Dvouplošné ovládání, kdy jedna strana zapíná a druhá vypíná, umí tlačítkové ovladače iON2 a iON4 a rádiová tlačítka PB4, PS1, PJ1 a PD1 RF.

Jak se aktor zachová po výpadku napětí?
Kanály se sklepním nebo schodišťovým světlem se po návratu napětí zapnou na nastavenou dobu, ostatní se vrátí do stavu před výpadkem.

Co se stane, když se odpojí centrála IP1?
Tlačítka dál spínají, protože inteligence je rozložená v přístrojích. Bez centrály ale nefungují časové programy, scény ani aplikace.

Aktor dříve pracoval v jiné instalaci a LUXORplug ho nevidí. Co s tím?
Vraťte ho do továrního nastavení. Odpojte sběrnici, stiskněte a držte programovací tlačítko, sběrnici připojte a asi po 1 s tlačítko uvolněte. Programovací LED zhasne.

Jaké zářivky a halogeny kanál sepne?
Žárovky a halogeny do 2000 W, zářivky s elektronickým předřadníkem do 1200 W, kompaktní zářivky do 300 W, zářivky s konvenčním předřadníkem paralelně kompenzované do 1300 W při 140 µF a bez kompenzace nebo se sériovou kompenzací do 2000 VA.

Jaký má aktor příkon v pohotovosti?
Pod 0,3 W.

LUXORliving S4, S8 nebo S16?

Spínací parametry kanálu jsou u všech tří aktorů stejné, liší se jen počtem kanálů a šířkou. LUXORliving S8 zvolte, pokud chcete osm kanálů na stejném místě, jaké zabere čtyřkanálový S4. LUXORliving S4 zvolte, pokud vám čtyři kanály stačí, a LUXORliving S16, pokud chcete šestnáct kanálů v jediném přístroji.
