THEBEN 4800470 LUXORliving D2 Univerzální stmívací aktor 2násobný na DIN lištu

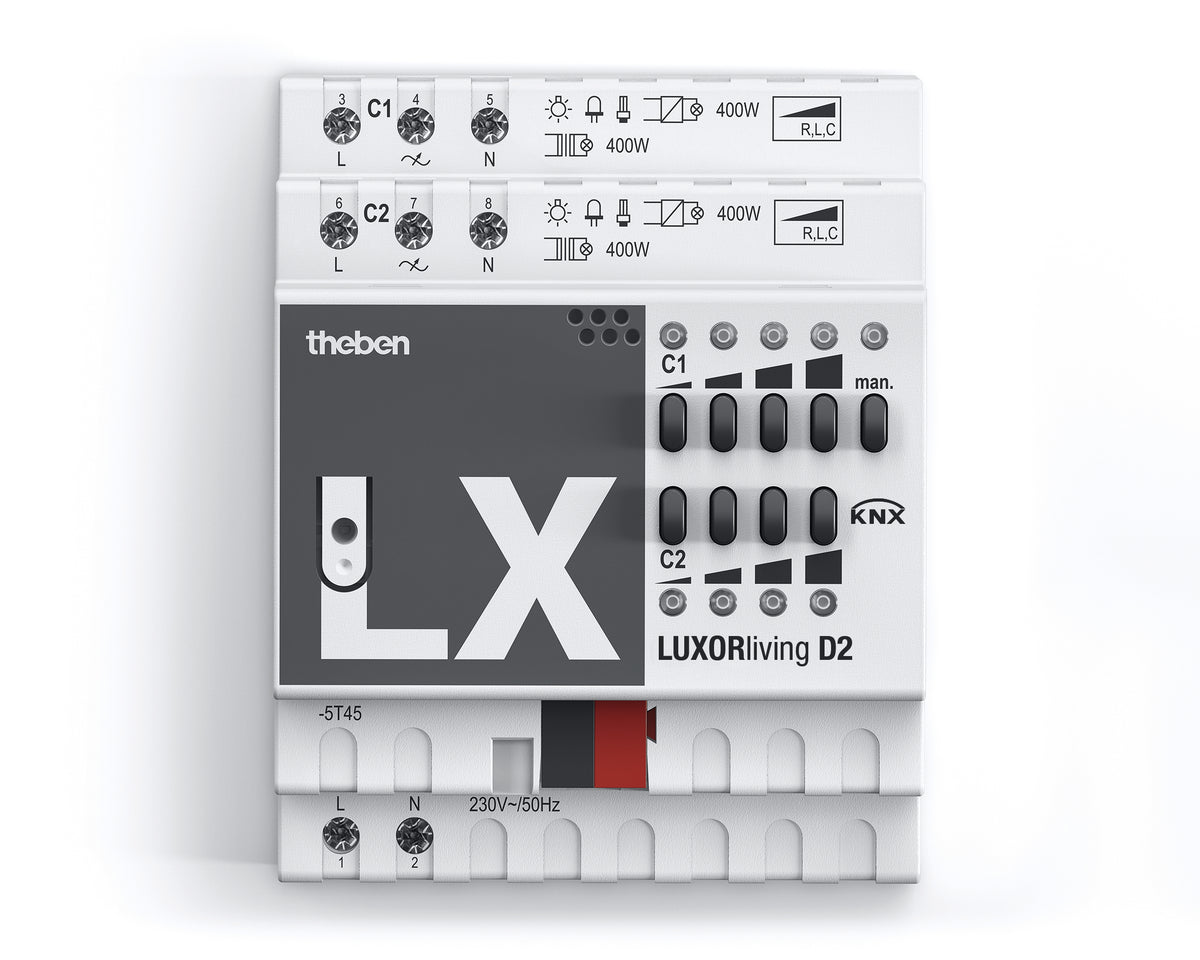

Potřebujete z rozvaděče stmívat dva světelné okruhy a ovládat je tlačítky, scénami i z mobilu? LUXORliving D2 je dvoukanálový univerzální stmívací aktor na DIN lištu pro systém chytré domácnosti LUXORliving od Thebenu, jehož komponenty spolu mluví po sběrnici podle standardu KNX. Stmívá žárovky, halogenové žárovky na nízké i síťové napětí, stmívatelné kompaktní zářivky a stmívatelné LED žárovky. Každý kanál pracuje samostatně a má vlastní ruční ovládání přímo na přístroji.

Je to pro mě?

Ano, pokud:

• stavíte nebo rozšiřujete systém LUXORliving a stmívání chcete mít v rozvaděči
• potřebujete dva nezávislé stmívané okruhy s vyšším výkonem na kanál
• stmíváte žárovky, halogeny, stmívatelné LED nebo stmívatelné kompaktní zářivky
• chcete systém nastavit v bezplatném programu LUXORplug
• aktor chcete použít i v klasické instalaci KNX, kde se programuje v ETS
• chcete mít na přístroji ruční ovládání každého kanálu

Ne, zvolte jiný model, pokud:

• potřebujete víc stmívaných okruhů s menším výkonem, pak zvolte LUXORliving D4
• stmívač má být v instalační krabici pod vypínačem, pak zvolte LUXORliving D1
• ke svítidlu nevede sběrnicový kabel, pak zvolte LUXORliving D1 S RF a doplňte mediální spojku LUXORliving RF1
• světla chcete jen zapínat a vypínat, pak zvolte spínací aktor LUXORliving S4

Hlavní vlastnosti

• 2 stmívané kanály, každý do 400 W
• zátěže R, L a C včetně elektronických transformátorů
• rozsah stmívání 0 až 100 %
• stmívací křivky i pro stmívatelné kompaktní zářivky
• LED indikace stavu u každého kanálu
• ruční ovládání přímo na přístroji
• montáž na DIN lištu, šířka 4 moduly
• uvedení do provozu v LUXORplug, v instalaci KNX v ETS

Co produkt umí

Každý kanál spíná a stmívá připojená svítidla nezávisle na druhém. V programu LUXORplug mu přiřadíte funkci obyčejného zapínání a vypínání, nebo schodišťového světla, které se po nastavené době samo vypne. U kanálu zvolíte i druh zátěže: automatické rozpoznání, induktivní zátěž s řízením náběžnou hranou, nebo RC zátěž pro LED s řízením sestupnou hranou. Pro stmívatelné kompaktní zářivky jsou připravena nastavení ESL-L a ESL-RC.

Dobou stmívání určíte, jak rychle světlo projde celým rozsahem. Pokud svítidlo při nízkém jasu bliká, omezíte minimální hodnotu stmívání, typicky na 10 %. Nastavit lze i jas po zapnutí, a to pevnou hodnotou, posledním jasem před vypnutím nebo minimem.

Jednomu kanálu můžete přiřadit až osm spouštěčů, nejčastěji tlačítek. S jedním tlačítkem krátký stisk zapíná a vypíná a dlouhý stisk stmívá. Tlačítkové ovladače iON2 a iON4 a rádiová tlačítka PB4, PS1, PJ1 a PD1 RF umí navíc dvouplošné ovládání dvěma tlačítky jako kolébkou. V aplikaci LUXORplay kanál zařadíte do scén, kterých systém uloží 32, a do časových programů včetně časově řízeného omezení jasu.

Ovládání a komunikace

Všechny komponenty LUXORliving komunikují po dvouvodičové sběrnici podle standardu KNX v režimu S-Mode. Systém se nastavuje bezplatným programem LUXORplug pro Windows, který se připojuje k systémové centrále LUXORliving IP1. Na místě se světla ovládají klasickými tlačítky připojenými přes tlačítková rozhraní nebo tlačítkovými ovladači LUXORliving iON, odkudkoli pak aplikací LUXORplay pro iOS, Android a Windows.

Když aktor nasadíte do klasické instalace KNX, programuje se v ETS a databázi ETS si stáhnete z webu Theben. Na čele přístroje je programovací tlačítko s LED pro fyzickou adresu, tlačítko ruční obsluhy se stavovou LED a dvojice tlačítek se stavovými LED pro každý kanál.

Instalace a použití

Aktor se montuje do rozvaděče na DIN lištu podle EN 60715. Připojuje se na síťové napětí 230 V AC, 50 Hz, a na sběrnici, u které je nutné dodržet polaritu. Provozní teplota je -5 až +45 °C, krytí IP 20 a třída ochrany II při předepsané montáži. Montáž smí provádět jen elektrikář a před ní je nutné odpojit síťové napětí.

Sběrnice se vede jako linie, hvězda nebo strom, uzavřený kruh ani zasíťování nejsou přípustné. Od napájení k účastníkovi smí vést nejvýše 350 m, mezi dvěma účastníky 700 m a celková délka vedení je nejvýše 1000 m. Použijte certifikovaný sběrnicový kabel KNX 2 x 2 x 0,8 mm. Do jednoho systému LUXORliving se vejde až 128 drátových a 64 rádiových přístrojů.

Kde najde využití

• rodinné domy a byty se systémem LUXORliving
• menší kanceláře a účelové budovy
• stmívané stropní okruhy se žárovkami, halogeny nebo stmívatelnými LED
• chodby a schodiště s funkcí schodišťového světla
• světelné scény a časové programy v aplikaci LUXORplay
• osvětlení řízené soumrakem spolu s meteostanicí LUXORliving

Důležité před nákupem

• Aktor je součástí systému LUXORliving. K nastavení v programu LUXORplug potřebujete systémovou centrálu LUXORliving IP1 a napájení sběrnice LUXORliving P640.
• Pro provoz aplikace LUXORplay je nutný internetový router, ke kterému je centrála připojená.
• Výkon kanálu je typická hodnota zjištěná s vybranými svítidly a u konkrétních svítidel se může lišit.
• Minimální zátěž je 5 W. Velmi malé LED okruhy pod touto hranicí nepřipojujte.
• Na jeden kanál nepřipojujte současně vinuté a elektronické transformátory, ani úsporné zářivky spolu s LED žárovkami.
• V režimu RC pro LED je rozpoznání zátěže vypnuté a na kanál se nesmí připojit induktivní zátěž.
• U stmívaných LED nelze kvůli rychlému technickému vývoji vyloučit odchylky při stmívání ani rádiové rušení.
• Vpravo i vlevo od přístroje nechte větrací mezeru 8 mm.
• Při výměně světelného zdroje vypněte napájení na příslušném jističi.
• Aktor je určen jen do uzavřených suchých prostor.
• Ruční ovládání tlačítkem man. má přednost: když svítí jeho LED, aktor neprovádí povely ze sběrnice, dokud tlačítko znovu nestisknete.

Časté dotazy

Potřebuji pro LUXORliving D2 licenci ETS?
V systému LUXORliving ne, nastavuje se bezplatným programem LUXORplug. ETS potřebujete jen tehdy, když aktor zapojíte do klasické instalace KNX.

Jde systém uvést do provozu bez routeru?
Ano. Počítač s programem LUXORplug se může s centrálou IP1 spojit i přímo kabelem LAN, doporučené je ale připojení přes router.

Bude stmívání fungovat, když se odpojí centrála IP1?
Základní funkce z tlačítek zůstanou zachované, protože inteligence je rozložená v jednotlivých přístrojích. Časové programy, scény a ovládání z aplikace LUXORplay ale centrálu potřebují.

Mohu světla stmívat hlasem?
Ano, přes Amazon Alexa nebo Google Home, ovšem jen s aktivním účtem Theben Cloud. Přes stejný účet funguje i vzdálený přístup.

Jak se ovládá ručně přímo na aktoru?
Každý kanál má na čele dvě tlačítka, kterými ho zapnete, vypnete a nastavíte jas. Tlačítkem man. přepnete aktor do ručního režimu. V klasické instalaci KNX musí být spínání tlačítky kanálů povolené v ETS.

Jak aktor vrátím do továrního nastavení?
Odpojte ho od sběrnice, stiskněte a držte programovací tlačítko a znovu ho připojte. Asi po sekundě tlačítko pusťte, programovací LED zhasne a nastavení se obnoví.

LUXORliving D2 nebo LUXORliving D4?

LUXORliving D2 zvolte, když potřebujete méně okruhů s vyšším výkonem nebo induktivní zátěž nad 150 VA. LUXORliving D4 zvolte, když chcete ve stejné šířce stmívat čtyři menší okruhy.
