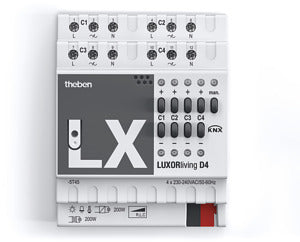

THEBEN 4800475 LUXORliving D4 Univerzální stmívací aktor 4násobný na DIN lištu

Chcete v domě stmívat několik místností z jednoho místa v rozvaděči? LUXORliving D4 je čtyřkanálový univerzální stmívací aktor na DIN lištu pro systém chytré domácnosti LUXORliving od Thebenu, jehož komponenty spolu mluví po sběrnici podle standardu KNX. Na čtyřech nezávislých kanálech stmívá žárovky, halogenové žárovky na nízké i síťové napětí, stmívatelné kompaktní zářivky a stmívatelné LED žárovky. Každý kanál má stavovou LED a ruční ovládání přímo na přístroji.

Je to pro mě?

Ano, pokud:

• stavíte nebo rozšiřujete systém LUXORliving a stmívání chcete soustředit v rozvaděči
• potřebujete čtyři stmívané okruhy v jednom přístroji
• okruhy jsou menší a stačí vám nižší výkon na kanál
• chcete systém nastavit v bezplatném programu LUXORplug
• aktor chcete použít i v klasické instalaci KNX, kde se programuje v ETS
• stmíváte i velmi malé LED okruhy, kde záleží na nízké minimální zátěži

Ne, zvolte jiný model, pokud:

• potřebujete vyšší výkon na kanál nebo induktivní zátěž nad 150 VA, pak zvolte LUXORliving D2
• stmívač má být v instalační krabici pod vypínačem, pak zvolte LUXORliving D1
• ke svítidlu nevede sběrnicový kabel, pak zvolte LUXORliving D1 S RF a doplňte mediální spojku LUXORliving RF1
• světla chcete jen zapínat a vypínat, pak zvolte spínací aktor LUXORliving S8
• stavíte klasickou instalaci KNX v ETS a potřebujete osm stmívaných kanálů v jednom přístroji, pak zvolte DM 8-2 T KNX

Hlavní vlastnosti

• 4 stmívané kanály, každý do 200 W
• zátěže R, L a C včetně elektronických transformátorů
• výkony pro LED žárovky a kompaktní zářivky platí při řízení sestupnou hranou
• stmívací křivky i pro stmívatelné kompaktní zářivky
• LED indikace stavu u každého kanálu
• ruční ovládání přímo na přístroji
• montáž na DIN lištu, šířka 4 moduly
• uvedení do provozu v LUXORplug, v instalaci KNX v ETS

Co produkt umí

Každý ze čtyř kanálů spíná a stmívá připojená svítidla samostatně v rozsahu 0 až 100 %. V programu LUXORplug kanálu přiřadíte funkci obyčejného zapínání a vypínání, nebo schodišťového světla, které se po nastavené době samo vypne. Zvolíte i druh zátěže: automatické rozpoznání, induktivní zátěž s řízením náběžnou hranou, nebo RC zátěž pro LED s řízením sestupnou hranou. Pro stmívatelné kompaktní zářivky jsou připravena nastavení ESL-L a ESL-RC.

Dobou stmívání určíte, jak rychle světlo projde celým rozsahem. Když svítidlo při nízkém jasu bliká, omezíte minimální hodnotu stmívání, typicky na 10 %. Jas po zapnutí nastavíte pevnou hodnotou, posledním jasem před vypnutím nebo minimem.

Jednomu kanálu přiřadíte až osm spouštěčů, nejčastěji tlačítek. S jedním tlačítkem krátký stisk zapíná a vypíná a dlouhý stisk stmívá. Tlačítkové ovladače iON2 a iON4 a rádiová tlačítka PB4, PS1, PJ1 a PD1 RF umí navíc dvouplošné ovládání dvěma tlačítky jako kolébkou. V aplikaci LUXORplay kanály zařadíte do scén, kterých systém uloží 32, do skupin a do časových programů, včetně časově řízeného omezení jasu.

Ovládání a komunikace

Komponenty LUXORliving komunikují po dvouvodičové sběrnici podle standardu KNX v režimu S-Mode. Systém se nastavuje bezplatným programem LUXORplug pro Windows přes systémovou centrálu LUXORliving IP1. Na místě se světla ovládají klasickými tlačítky připojenými přes tlačítková rozhraní nebo tlačítkovými ovladači LUXORliving iON, na dálku aplikací LUXORplay pro iOS, Android a Windows.

V klasické instalaci KNX se aktor programuje v ETS, databázi ETS si stáhnete z webu Theben. Na čele přístroje najdete programovací tlačítko s LED pro fyzickou adresu, tlačítko ruční obsluhy se stavovou LED a tlačítka kanálů C1 až C4 se stavovými LED.

Instalace a použití

Aktor se montuje do rozvaděče na DIN lištu podle EN 60715. Připojuje se na síťové napětí 230 V AC, 50/60 Hz, a na sběrnici. Provozní teplota je -5 až +45 °C, krytí IP 20 a třída ochrany II při předepsané montáži. Montáž smí provádět jen elektrikář a před ní je nutné odpojit síťové napětí.

Sběrnice se vede jako linie, hvězda nebo strom, uzavřený kruh ani zasíťování nejsou přípustné. Od napájení k účastníkovi smí vést nejvýše 350 m, mezi dvěma účastníky 700 m a celkem nejvýše 1000 m vedení, vždy certifikovaným sběrnicovým kabelem KNX 2 x 2 x 0,8 mm. Do jednoho systému LUXORliving se vejde až 128 drátových a 64 rádiových přístrojů.

Kde najde využití

• rodinné domy a byty se systémem LUXORliving
• menší kanceláře a účelové budovy
• stmívání několika místností z jednoho přístroje v rozvaděči
• chodby a schodiště s funkcí schodišťového světla
• světelné scény, skupiny a časové programy v aplikaci LUXORplay
• osvětlení řízené soumrakem spolu s meteostanicí LUXORliving

Důležité před nákupem

• Aktor je součástí systému LUXORliving. K nastavení v programu LUXORplug potřebujete systémovou centrálu LUXORliving IP1 a napájení sběrnice LUXORliving P640.
• Induktivní zátěž, tedy vinuté transformátory, je na kanál omezená na 150 VA, tedy méně než ostatní druhy zátěže.
• Vinuté transformátory ani jinou induktivní zátěž neprovozujte na stejném kanálu spolu s elektronickými transformátory, úspornými zářivkami nebo LED žárovkami.
• Minimální zátěž je 2 W.
• Výkon kanálu je typická hodnota zjištěná s vybranými svítidly a u konkrétních svítidel se může lišit.
• V režimu RC pro LED je rozpoznání zátěže vypnuté a na kanál se nesmí připojit induktivní zátěž.
• U stmívaných LED nelze kvůli rychlému technickému vývoji vyloučit odchylky při stmívání ani rádiové rušení.
• Vpravo i vlevo od přístroje nechte větrací mezeru 8 mm.
• Při výměně světelného zdroje vypněte napájení na příslušném jističi.
• Aktor je určen jen do uzavřených suchých prostor.
• Pro provoz aplikace LUXORplay je nutný internetový router, ke kterému je centrála připojená. Samotné uvedení do provozu jde i přímým spojením počítače s centrálou kabelem LAN.

Časté dotazy

Potřebuji pro LUXORliving D4 licenci ETS?
V systému LUXORliving ne, nastavuje se bezplatným programem LUXORplug. ETS je potřeba jen v klasické instalaci KNX.

Jak se ovládá ručně přímo na aktoru?
Každý kanál se ovládá tlačítky kanálu, opakovaným stiskem volíte stupně 0, 25, 50, 75 a 100 %. Když stisknete tlačítko man. a rozsvítí se jeho LED, aktor nevykonává povely ze sběrnice, dokud tlačítko znovu nestisknete.

Bude stmívání fungovat, když se odpojí centrála IP1?
Základní funkce z tlačítek zůstanou, protože inteligence je rozložená v jednotlivých přístrojích. Časové programy, scény a aplikace LUXORplay ale centrálu potřebují.

Mohu světla stmívat hlasem?
Ano, přes Amazon Alexa nebo Google Home, ovšem jen s aktivním účtem Theben Cloud. Přes stejný účet funguje i vzdálený přístup.

Lze aktor zařadit do skupiny se světly z jiných aktorů?
Ano. Skupinová funkce v LUXORplug ovládá zapnutí a vypnutí více účastníků najednou, spouštět ji může kterékoli tlačítko nebo čidlo systému.

Jak aktor vrátím do továrního nastavení?
Odpojte ho od sběrnice, stiskněte a držte programovací tlačítko a znovu ho připojte. Asi po sekundě tlačítko pusťte, programovací LED zhasne a nastavení se obnoví.

LUXORliving D4 nebo LUXORliving D2?

LUXORliving D4 zvolte, když chcete ve stejné šířce stmívat čtyři menší okruhy. LUXORliving D2 zvolte, když potřebujete vyšší výkon na kanál nebo induktivní zátěž nad 150 VA.
