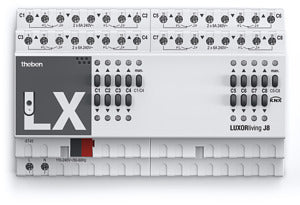

THEBEN 4800455 LUXORliving J8 Žaluziový aktor 8násobný na DIN lištu

Máte v domě osm žaluzií, rolet nebo markýz a chcete je řídit z jednoho místa v rozvaděči? LUXORliving J8 je osminásobný žaluziový aktor na DIN lištu pro chytrou elektroinstalaci LUXORliving, která pracuje na sběrnici podle standardu KNX. Každý z osmi kanálů řídí jeden pohon žaluzie, rolety, markýzy, jiného stínění nebo větrací klapky. Do provozu ho uvedete bezplatným programem LUXORplug, v klasické instalaci KNX v ETS, a pohony pak ovládáte tlačítky, aplikací LUXORplay, automatikou podle počasí nebo přímo tlačítky na aktoru.

Je to pro mě?

Ano, pokud:

• stavíte nebo rozšiřujete systém LUXORliving a potřebujete z rozvaděče řídit až osm pohonů jedním přístrojem
• chcete pohony ovládat i ručně přímo na aktoru, a to i bez napětí sběrnice
• potřebujete u každého kanálu vidět na LED, zda pohon jede nahoru, nebo dolů
• chcete stínění řídit podle meteostanice LUXORliving, podle času nebo scénami v aplikaci
• chcete, aby se žaluzie při otevřeném okně nespouštěla automaticky
• jde o rodinný dům, byt nebo menší kancelářskou budovu

Ne, zvolte jiný model, pokud:

• stačí vám čtyři pohony a chcete ušetřit místo v rozvaděči, pak zvolte LUXORliving J4
• přecházíte ze systému LUXOR a chcete ponechat stávající tlačítka s diodovými moduly, pak zvolte LUXORliving J4-6
• chcete řídit jeden pohon z instalační krabice u okna, pak zvolte LUXORliving J1
• k oknu nevede kabel sběrnice, pak zvolte rádiový LUXORliving J1 S RF a systém doplňte o mediální spojku LUXORliving RF1
• nestavíte LUXORliving, ale klasickou instalaci KNX programovanou v ETS s pohony na 24 V DC, pak zvolte JM 8 T 24V KNX se spínacím výkonem 6 A při 24 V DC

Hlavní vlastnosti

• 8 kanálů pro 8 pohonů s povely nahoru a dolů
• spínací kontakt typu µ, spínací výkon 6 A při 240 V AC a cos φ 1
• bezpotenciálový výstup, spínat lze libovolnou fázi
• napájení 110 až 240 V AC, 50 až 60 Hz
• pohotovostní příkon pod 0,5 W, odběr ze sběrnice pod 10 mA
• ruční ovládání na přístroji i bez napětí sběrnice
• LED stavu nahoru a dolů pro každý kanál
• šířka 8 TE, montáž na DIN lištu

Co produkt umí

Každému z osmi kanálů v programu LUXORplug přiřadíte jeden ze tří druhů stínění. U žaluzie nastavíte celkovou dobu jízdy, korekci doby jízdy, která se přičítá jen při jízdě nahoru, dobu jednoho natočení lamel a účast na funkcích meteostanice. U rolety se nastavuje doba jízdy a účast na funkcích meteostanice, u markýzy navíc napnutí látky. U markýzy znamená reakce Zavřít při poplachu vysunutí markýzy.

Ke každému kanálu lze přiřadit až 8 párů spouštěčů. Pohony můžete sdružit do skupin, například podle podlaží nebo fasády, a ovládat je společně jedním tlačítkem nebo z aplikace. Ke kanálu lze v programu LUXORplug přiřadit jeden okenní kontakt připojený přes tlačítkové rozhraní nebo binární vstup, který při otevřeném okně zablokuje časy, scény, sluneční ochranu a soumrakovou funkci. Ruční povely a poplachy větru, deště či mrazu se provedou i při otevřeném okně.

S meteostanicí LUXORliving vyjedou pohony při poplachu větru do horní koncové polohy a do konce poplachu ignorují všechny povely. Pro déšť a mráz zvolíte chování pro každou funkci zvlášť. Po skončení poplachu se stínění vrátí do polohy před poplachem, do naposledy přijaté polohy, nebo zůstane stát. Soumraková funkce vytáhne stínění ráno a stáhne večer podle nastaveného jasu. Sluneční ochrana nastaví výšku a natočení lamel v procentech podle čidla jasu na zvolené straně meteostanice, takže východní, jižní a západní fasáda mohou reagovat každá zvlášť.

Ovládání a komunikace

Všechny komponenty LUXORliving komunikují po dvouvodičové sběrnici podle standardu KNX v režimu S-Mode. Do domácí sítě systém připojuje centrála LUXORliving IP1, přes kterou běží aplikace LUXORplay pro iOS, Android a Windows. V aplikaci nastavíte časové programy, scény i simulaci přítomnosti, při které se žaluzie na začátku stáhne a na konci vytáhne. Žaluzie lze ovládat také hlasem přes Amazon Alexa nebo Google Home.

Konvenční tlačítka se do systému připojují přes tlačítková rozhraní nebo binární vstup, případně lze použít tlačítkové ovladače LUXORliving iON. Pro jeden pohon jsou potřeba dva vstupy, povel nahoru leží na lichém kanálu rozhraní a povel dolů na sudém.

Instalace a použití

Aktor se montuje na DIN lištu podle EN 60715. Přívod napájení dovoluje toleranci napětí plus 10 a minus 15 %. Sběrnice se připojuje svorkou se správnou polaritou a fyzickou adresu nastavíte programovacím tlačítkem s LED. Pro sběrnici se používá certifikovaný kabel sběrnice KNX 2 x 2 x 0,8 mm v liniové, hvězdicové nebo stromové topologii. Uzavřený kruh ani zasíťování nejsou dovoleny.

Aktor je určen pro bytovou výstavbu a menší kancelářské a účelové budovy, provoz jen v uzavřených suchých prostorách.

Kde najde využití

• rodinný dům s venkovními žaluziemi na několika fasádách a sluneční ochranou podle světové strany
• rolety v celém podlaží, které se večer samy stáhnou a ráno vytáhnou podle jasu
• kombinace žaluzií, rolet a markýzy na terase řízená jedním přístrojem
• větrací klapky ovládané stejným aktorem jako stínění
• menší kanceláře, kde se stínění sdružuje do skupin podle místností

Důležité před nákupem

• Aktor nepracuje samostatně. Systém LUXORliving potřebuje centrálu LUXORliving IP1 a napájecí zdroj LUXORliving P640.
• Žaluziové kanály musí být jištěny předřazeným jističem typu B podle EN 60898-1 s jmenovitým proudem nejvýše 6 A.
• Spínací výkon 6 A platí při 240 V AC a cos φ 1. Proud pohonu proto porovnejte s údajem na štítku motoru.
• Minimální zátěž je 12 V a 100 mA.
• Bezpečné malé napětí SELV lze spínat, jen když SELV spínají všechny kanály přístroje.
• Tlačítka se k aktoru nepřipojují přímo, ale přes tlačítkové rozhraní, binární vstup nebo tlačítkový ovladač iON.
• Program LUXORplug běží na Windows 7 až Windows 11 v 64bitové verzi. Aplikace LUXORplay vyžaduje Android od verze 9 nebo iOS od verze 15, pro ovládání aplikací musí být centrála IP1 připojena k domácí síti.
• Délka sběrnice je omezena: od zdroje k účastníkovi nejvýše 350 m, mezi účastníky nejvýše 700 m a celkem nejvýše 1000 m.
• Provozní teplota je -5 až +45 °C, krytí IP 20 a třída ochrany II při správné montáži.
• Montáž smí provést jen elektrikář. Před montáží i demontáží odpojte síťové napětí.

Časté dotazy

Jak se pohon ovládá tlačítky přímo na aktoru?
U rolety jedno stisknutí tlačítka kanálu spustí jízdu a další stisknutí ji zastaví. U žaluzie krátké stisknutí natočí lamely o jeden krok, dlouhé stisknutí spustí jízdu a stisknutí během jízdy ji zastaví. Po stisku tlačítka man. se rozsvítí LED a aktor neprovádí telegramy ze sběrnice, dalším stiskem se vrátí do běžného provozu.

Mohu aktor použít i v klasické instalaci KNX?
Ano. V systému LUXORliving se uvádí do provozu programem LUXORplug, v instalaci KNX se programuje v ETS a databázi pro ETS najdete na theben.de. Tlačítky kanálů na aktoru pak výstupy spínáte, jen pokud je to v ETS povoleno.

Kolik přístrojů může mít systém LUXORliving?
Nejvýše 128 přístrojů na sběrnici a 64 rádiových přístrojů.

Podporuje aktor šifrovanou komunikaci?
V systému LUXORliving podporují šifrovanou komunikaci zatím jen rádiové komponenty. Tento aktor komunikuje po kabelu sběrnice.

Co se stane po skončení deště?
Pro déšť je pevně nastavené zpoždění 10 minut. Teprve potom se stínění zachová podle parametru pro chování po poplachu.

Jak rychle reaguje sluneční ochrana?
Zpoždění jsou pevná: při překročení prahu jasu 3 minuty, při poklesu pod práh 20 minut. Když jas zůstane 20 minut pod prahem, stínění vyjede nahoru.

LUXORliving J8 nebo LUXORliving J4?

LUXORliving J8 zvolte, pokud potřebujete osm pohonů v jednom přístroji. LUXORliving J4 zvolte, pokud v rozvaděči řídíte nejvýše čtyři pohony.
